干货+视频+案例：AUTODYN-岩石爆破-SPH爆炸-2D-3D

1、确定是3D还是2D分析？

2、如果是2D，确定是平面对称还是轴对称？

3、3D一些建模技巧：

（1）3D的可以先建立lagrange网格（WB等外部建立，或者autodyn自己建立lagrange），再autodyn内部替换为sph。。

（2）只能有一个SPH part【但是一个part可以包括多个SPH体，不同体可以有不同速度和不同材料】，那么炸药炸岩石的，就把炸药TNT也作为SPH 区域，放入岩石的SPH part中，也就是一个sph part下2个区域，分别为岩土和TNT，且他们的粒子是重叠的。【同一个SPH part，2个区域，分别代表岩石和TNT】

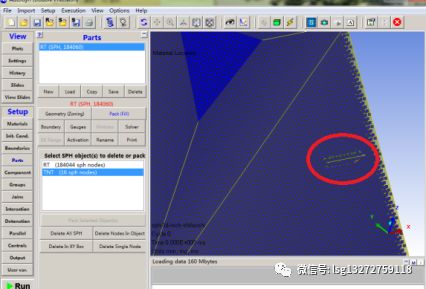

（3）3D爆炸岩石分析中，tnt和岩石的粒子建立没有什么技巧，只需要都是一样大的尺寸即可。Tnt和岩石的网格是重叠的；

4、2D一些建模技巧：

（1）2D的只能在autodyn下建立网格，外部导入的lagrange网格无法执行像3D那样的替换操作。

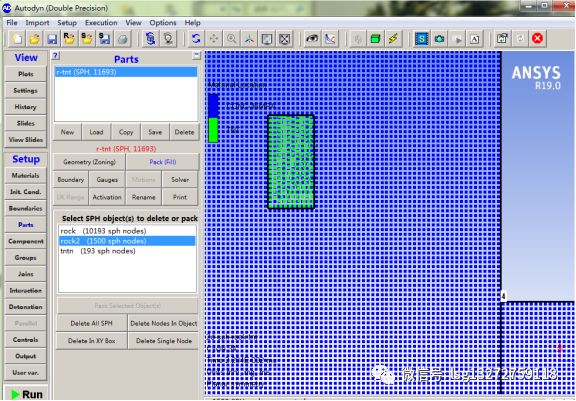

（2）2D爆炸岩石：除了上述几点要求，，还要求：如果TNT炸药使用concentric；那么rock岩石就使用rectangular；使用的方法不能相同（一个用concentric，另一个就用rectangular），尤其是粒子重叠的2个区域，不然，无法生成2个重叠的粒子。见下图：

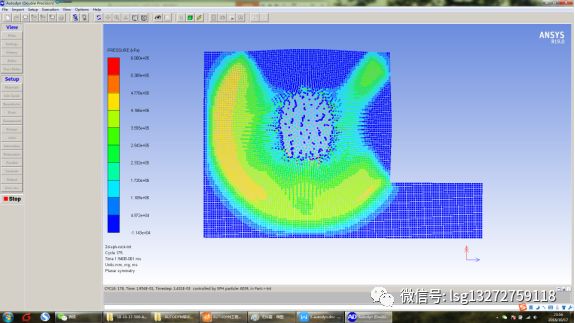

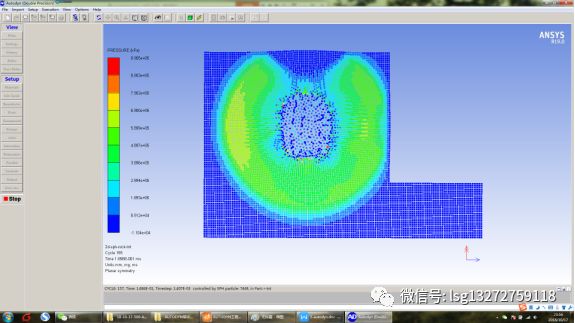

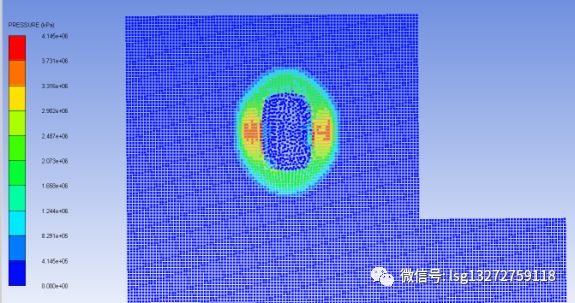

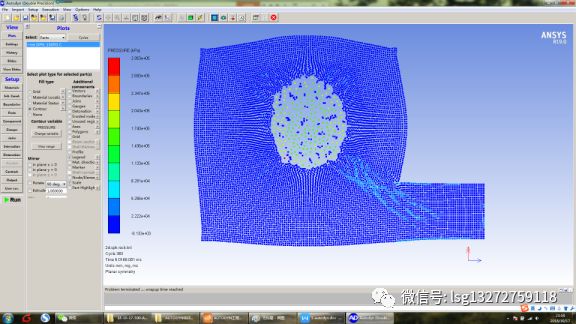

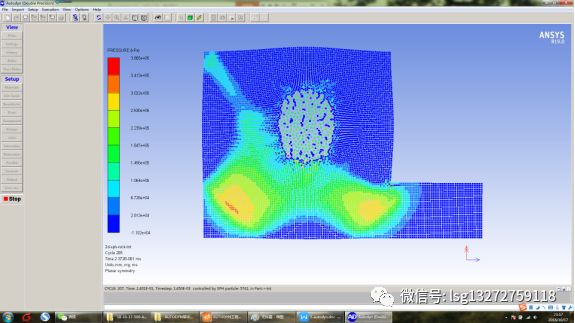

5、2D SPH爆炸岩石的后处理结果如下：
