在现代工业制造、能源动力、电子设备等领域，温度的动态变化直接影响产品性能、工艺稳定性与使用寿命。非稳态传热作为描述温度随时间与空间变化的核心理论，其仿真技术已成为企业解决复杂热问题、优化设计方案的关键手段。根据笔者多年一线工程仿真经验，使用COMSOL 多物理场仿真平台，结合杨世铭、陶文铨《传热学第四版》的经典理论体系，非稳态传热仿真能够将抽象的热传导方程转化为直观的工程解决方案，为企业带来显著的技术突破与经济效益。

为此，我还在仿真秀官网独家制作了视频课程《全场景工业级COMSOL传热学非稳态热传导理论与案例应用21讲》，翼以帮助工程师和广大的理工科学子掌握这项技术，更好的服务企业产品创新和科学技术研究等，详情见后文。

01

非稳态传热仿真的核心价值



（一）降低研发成本，缩短迭代周期

传统工业产品的热性能优化依赖物理试验，存在周期长、成本高、参数调整受限等问题。例如在冶金行业中，钢锭加热工艺的优化若采用实体试验，单次试验需消耗大量能源与原材料，且无法精准捕捉温度场的动态变化。非稳态传热仿真可在虚拟环境中构建全尺寸模型，通过调整边界条件、材料参数等变量，快速模拟不同工况下的温度响应，大幅减少物理样机制作与试验次数。据工业数据统计，采用仿真技术后，产品热设计迭代周期平均缩短 40% 以上，研发成本降低 30%-50%。



（二）突破试验局限，精准捕捉动态过程

非稳态传热的核心特征是温度随时间的瞬态变化，许多关键热现象（如快速冷却、瞬时加热）的时间尺度极短，或受限于测试环境，物理试验难以精准测量。例如电子设备的短时过载发热、燃料电池启动时的温度波动，传统测温手段无法获取全域温度分布与变化规律。仿真技术可通过精细化网格划分与高效数值算法，捕捉毫秒级的温度响应，清晰呈现热传导、热对流与热辐射的耦合作用机制，为问题诊断提供数据支撑。



（三）优化工艺设计，提升产品可靠性

在工业生产中，非稳态传热过程直接影响产品质量与使用寿命。如金属热处理工艺中，冷却速率的控制决定材料的金相组织与力学性能；电子设备的散热设计若不合理，会导致元件因瞬时过热而失效。通过非稳态传热仿真，可提前预判温度峰值、升温 / 降温速率等关键参数，优化结构设计与工艺参数。例如在叶轮机械设计中，仿真可模拟启停过程中的温度应力分布，避免因热变形导致的部件磨损，提升设备运行可靠性。



（四）支撑多物理场耦合问题求解

实际工业场景中，传热过程往往与流体流动、结构力学、电磁学等物理场相互耦合，单一物理场分析难以全面反映问题本质。非稳态传热仿真可与 COMSOL 的多物理场耦合功能结合，解决复杂工程问题。如燃料电池运行时，需同时考虑电化学反应、流体流动与非稳态传热的耦合效应，仿真可精准预测温度分布对电池输出功率与耐久性的影响，为结构优化与控制策略制定提供依据。

02

非稳态传热仿真的典型应用场景



（一）冶金工业：材料加热与冷却工艺优化

冶金过程中，钢锭、钢板的加热、淬火等工艺均属于典型的非稳态传热问题。例如钢球冷却工艺中，冷却速率直接影响材料的硬度与韧性，通过仿真可模拟不同冷却介质（空气、水、油）与冷却方式下的温度变化曲线，确定最优冷却参数，避免因冷却不均导致的材料开裂。在钢锭加热过程中，仿真可分析不同加热功率、加热时间对锭坯温度均匀性的影响，缩短加热周期，降低能源消耗。



（二）电子与新能源：设备散热与热管理

电子设备微型化、高功率化趋势下，短时过载发热成为影响设备稳定性的关键因素。如 CPU、功率半导体等元件的瞬时发热，需通过非稳态传热仿真优化散热结构设计。在新能源领域，动力电池充放电过程中的温度升高、燃料电池启动与停机时的温度波动，均需通过仿真进行热管理优化。例如水银温度计的过余温度计算，需精准模拟温度随时间的响应规律，确保测温精度，这一场景在医疗设备、工业测温仪器设计中具有重要应用。

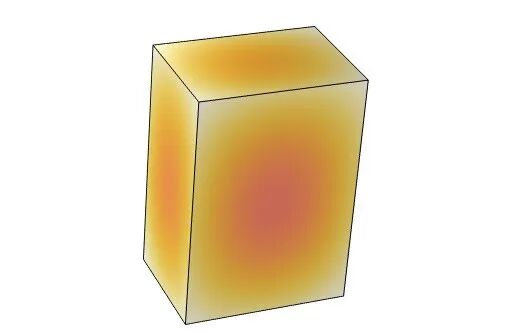

三维方块仿真



（三）机械制造：部件热变形与寿命预测

机械部件在启停、负载变化过程中，温度变化会导致热变形，影响设备精度与使用寿命。如三维圆柱、方块结构的机械零件，在工作过程中的温度分布不均会产生热应力，通过非稳态传热仿真可预测热应力分布，优化结构设计以减少热变形。在叶轮机械、发动机等设备中，仿真可模拟部件在循环载荷下的温度变化规律，为疲劳寿命预测提供数据支持。



（四）建筑与暖通：温度调节与节能设计

建筑室内温度的动态调节、暖通空调系统的运行优化均涉及非稳态传热。例如半无限大物体（如建筑墙体）的非稳态导热，可通过仿真分析室外温度波动对室内热环境的影响，优化墙体保温材料与厚度设计。在暖通系统设计中，仿真可模拟空调启停时的室内温度响应，优化送风参数与控制策略，提升节能效果与舒适度。

半无限大平板

03

非稳态传热仿真的核心难点



（一）理论与仿真的精准映射

非稳态传热涉及毕渥数、傅里叶数等关键无量纲数，其物理意义与工程应用的结合是仿真的核心难点。许多工程师虽掌握 COMSOL 基础操作，但缺乏对控制方程、边界条件物理本质的理解，导致仿真结果与实际偏差较大。例如集总参数法的适用条件（毕渥数 Bi<0.1）、解析解与数值解的选择依据，需结合理论知识进行精准判断，否则会导致仿真模型不合理。



（二）边界条件与初始条件的准确设定

实际工程场景中，非稳态传热的边界条件往往复杂多变（如随时间变化的温度、热流密度），初始条件的确定也受多种因素影响。例如金属淬火过程中，冷却介质与工件表面的换热系数并非恒定值，需通过试验数据拟合或经验公式计算，若边界条件设定不准确，会直接导致仿真结果失真。此外，多物理场耦合场景下，不同物理场边界条件的协同设定难度更高。



（三）网格划分与数值算法选择

非稳态传热仿真的精度与效率依赖于合理的网格划分与数值算法。网格过粗会导致温度梯度计算不准确，网格过细则会增加计算成本；数值算法的选择（如显式算法、隐式算法）需结合问题时间尺度与稳定性要求，例如快速瞬态传热问题需选择稳定性好的隐式算法，否则易出现数值振荡。对于多维非稳态导热问题，网格划分需兼顾计算精度与效率，这对工程师的经验与技术能力提出了较高要求。



（四）结果验证与误差分析

仿真结果的可靠性需要通过试验数据验证，但非稳态传热过程的试验测量难度较大，尤其是瞬态温度场的全域测量，往往受限于测试设备与环境条件。此外，材料热物性参数（导热系数、比热容、密度）随温度变化的特性，也会导致仿真误差，需通过参数敏感性分析优化模型，提高结果可信度。

04

实战案例：非稳态传热仿真的工程应用



（一）一维非稳态导热：钢板加热工艺仿真

某冶金企业需优化钢板加热工艺，要求在最短时间内将钢板从室温加热至指定温度，且温度均匀性误差不超过 5%。通过仿真构建一维非稳态导热模型，基于傅里叶定律与能量方程，分析不同加热功率下钢板的温度变化规律。仿真过程中，重点考虑钢板导热系数随温度的变化，通过设置合理的边界条件（恒定热流密度），模拟加热过程中的温度场分布。结果显示，当加热功率为 120kW 时，钢板达到目标温度的时间为 28 分钟，温度均匀性误差为 3.2%，相比原工艺缩短加热时间 15%，能源消耗降低 12%。

钢板仿真



（二）三维非稳态导热：圆柱部件热变形仿真

某机械制造企业的圆柱型传动部件在运行过程中，因温度变化产生热变形，导致设备运行精度下降。通过 COMSOL 构建三维圆柱非稳态导热模型，耦合结构力学模块，模拟部件在工作载荷下的温度分布与热变形。仿真过程中，采用隐式算法求解非稳态导热方程，考虑部件与环境的对流换热，精准预测不同时刻的温度场与热应力分布。根据仿真结果，优化部件结构设计，增加散热槽结构，使热变形量减少 40%，设备运行精度显著提升。

三维圆柱仿真



（三）半无限大物体非稳态导热：建筑墙体保温仿真

某建筑工程需优化墙体保温设计，降低室外温度波动对室内热环境的影响。将墙体视为半无限大物体，通过非稳态导热仿真分析不同保温材料（聚苯板、岩棉）与厚度下的墙体温度响应。仿真结果显示，采用 50mm 厚岩棉保温层时，室外温度波动对室内温度的影响幅度降低 60%，室内温度稳定性显著提升，相比原设计方案节能效果提升 25%。

半无限大平板



（四）二维轴对称圆柱：燃料电池热管理仿真

燃料电池运行过程中，温度分布不均会导致催化剂活性下降、质子交换膜老化加速。通过二维轴对称圆柱模型，模拟燃料电池启动时的非稳态传热过程，耦合电化学反应与流体流动模块。仿真可精准预测不同启动电流、冷却流量下的温度分布规律，确定最优冷却策略。结果显示，当冷却流量为 0.8L/min 时，燃料电池最大温度控制在 85℃以下，温度均匀性误差小于 4%，有效提升电池使用寿命。

接下来我们看一个钢球冷却具体案例，已收录在我的视频教程。

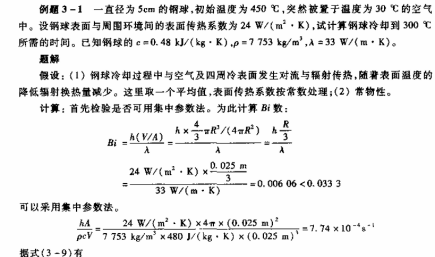

集总参数求解的思路即通过先判定Bi数大小，是否满足使用集总参数法（即将整个球的温度简化为一点的温度，忽略内部的温度分布），随后通过过余温度求解公式计算钢球从450℃冷却到300℃的时间为0.158h。

现在采用仿真的方法如下：

第一步：几何模型设置

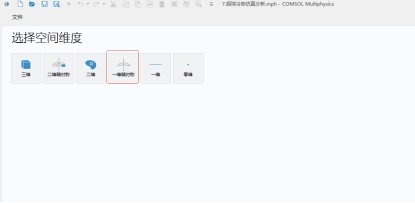

考虑到球的几何形状为二维轴对称，且物理现象也为呈二维轴对称，因此选择二维轴对称几何模型进行仿真

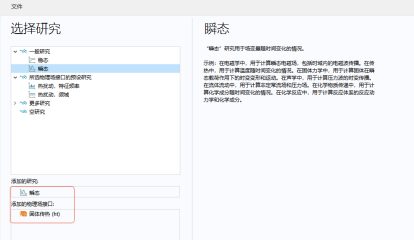

第二步：分析物理现象为非稳态热传导，因此选择固体传热模块，研究选择瞬态。

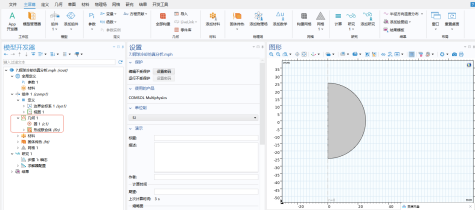

第三步：在几何模块生成半径为25mm半圆，即形成了轴对称截面如下：

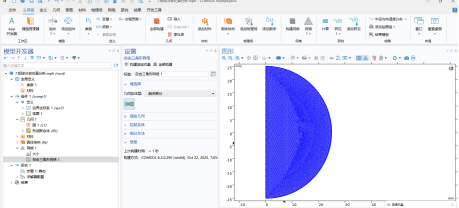

第四步：网格划分，采用自由三角形网格自动划分网格，网格如下：

第五步：模型设置

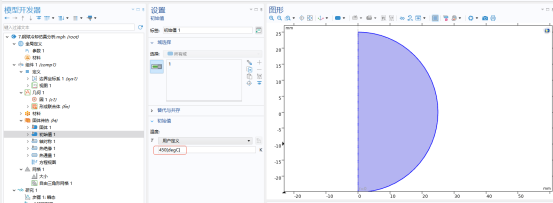

设置区域初始值温度为450degC，即设定钢球整体的温度均为450℃

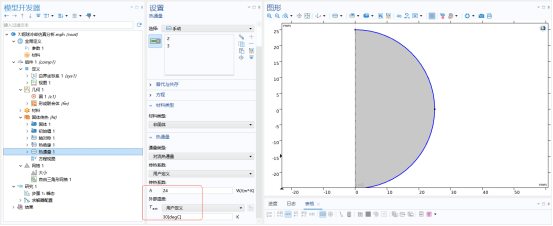

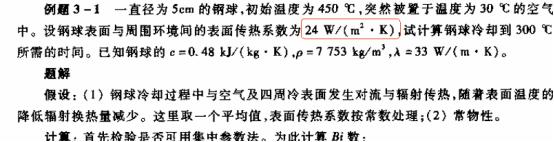

根据课本的要求，设置钢球与环境的对流换热系数及环境温度分别为24W/(m^2*K)和30℃

第六步：材料设置

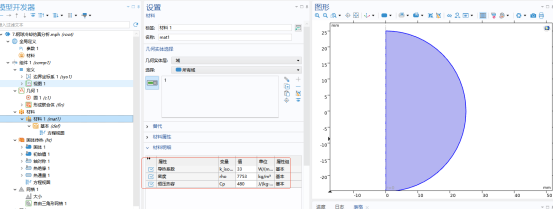

根据课程提供的参数，新建空材料，然后分别输入热容，密度及导热系数

第七步：研究设置

选定时间单位为小时h,考虑到最终的求解时间为0.158h,因此将时间步为0.001h,计算到0.2h.

第八步：后处理，如何形成三维云图

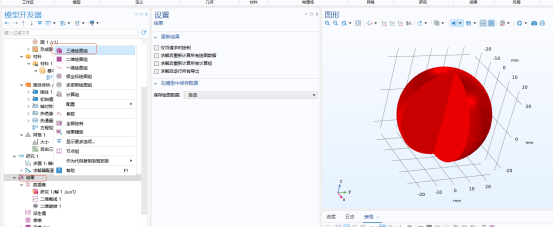

选择数据集，点击右键，选择二维旋转

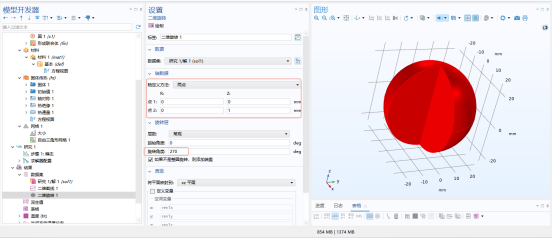

确定轴的方向及旋转角度，得到右图的三维几何模型

选择结果>三维绘图组，在下面即可出现一个三维绘图组

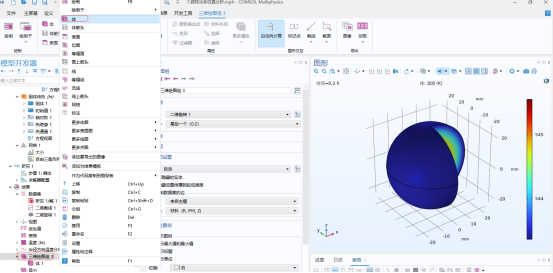

点击三维绘图组，右键选择体

选择温度表达式T，即出现三维的温度云图

结果与理论对比

在数据集中设置一条二维截线，该截面沿着x=0的水平方向，长度为圆的半径，如下图。用于查看半径方向的温度变化趋势。

通过二维线图显示，在0.158h时，该直线方向的温度变化如下：球心最大温度302.4℃，半径边缘处温度最小为300℃，可见内部的温差较小，内部的平均温度约为301℃左右，与集总参数化把球整个温度简化为一点的温度300℃度差距接近。

结论：通过COMSOL仿真以及理论解析，均得出大体一致的结果，这对后续的工程应用具备非常大的参考价值，如果遇到更为复杂的模型，COMSOL可完全取代理论计算，快速求得结果。
