大家好，我是仿真秀专栏作者——Chris，模拟射频集成电路设计从业十余年，擅长射频Transceiver设计，涉及卫星导航射频芯片、雷达电子、移动通信、低功耗物联网等射频芯片，具有丰富的研发设计量产经验。近日，我的Cadence芯片EMX/EMIR仿真实战10讲正式在仿真秀官网上线，欢迎读者朋友关注。

在射频 IC 与模拟芯片设计领域，工程师们常常面临这样的困境：方案设计阶段性能指标完美达标，流片后却出现电磁干扰超标、芯片寿命骤减、动态压降异常等问题，最终导致项目延期、研发成本飙升，甚至产品批量召回。随着芯片制程向先进工艺演进，布线密度持续提升，工作频率突破 GHz 级别，电磁耦合与电迁移（EM）风险呈指数级增长，传统依赖经验的设计模式早已难以为继。

当下，Cadence 平台下的 EMX 电磁仿真与 EMIR（电迁移与 IR 压降）仿真技术，正是解决这一行业痛点的核心工具。本文将结合实际应用场景，深度解析 EMX/EMIR 仿真的技术价值，通过真实案例展现其在芯片设计中的关键作用，并为工程师提供系统化的学习路径，强烈推荐读者掌握这项技术。

01

那些被忽视的芯片设计可靠性危机

在模拟射频 IC 设计流程中，工程师往往将主要精力集中在功能实现与性能优化上，却容易忽视电磁特性与可靠性设计的隐性风险，这些风险在流片后暴露时，往往需要付出巨大代价。



（一）电磁干扰：高频电路的 “隐形杀手”

随着 5G 通信、物联网等技术的普及，射频芯片工作频率已迈入 5GHz 以上的高频段，电感、巴伦（Balun）等无源器件的寄生效应与电磁耦合问题愈发突出。某团队在设计 5.8GHz 物联网射频前端芯片时，未进行专业电磁仿真，仅依靠理论计算完成电感与巴伦设计，流片后发现：电感 Q 值比设计目标低 30%，巴伦的相位不平衡度超标，导致芯片接收灵敏度不足，无法满足通信距离要求。重新设计并二次流片不仅增加了百万级研发成本，更错失了市场窗口期。

这类问题的本质的是高频场景下的电磁耦合效应 —— 传统二维版图设计无法精准捕捉三维空间中的电磁场分布，导线间的寄生电容、电感会引发信号衰减与串扰，最终导致器件性能劣化。而 EMX 仿真通过全三维电磁建模，能够精准预测无源器件的 S 参数、Q 值等关键指标，提前规避电磁干扰风险。



（二）可靠性隐患：芯片寿命的 “定时炸弹”

电迁移（EM）与动态压降（IR Drop）是影响芯片长期可靠性的核心因素。电迁移是指电流通过金属导线时，电子与金属原子发生碰撞导致原子迁移，最终形成开路或短路；IR Drop 则是因电源网络电阻导致的电压降，会造成逻辑单元工作异常。

某消费电子芯片项目中，由于未对电源网络进行 EMIR 仿真优化，芯片量产使用 6 个月后，出现批量死机现象。失效分析显示，电源总线某节点因电迁移形成空洞，导致 IR Drop 超标，触发芯片复位。此次事件造成数千万经济损失，品牌声誉严重受损。事实上，这类问题完全可以通过前期仿真提前发现：EMIR 仿真能够模拟芯片工作时的电流密度分布，精准定位电迁移风险区域，同时预测动态压降热点，为电源网络优化提供数据支撑。



（三）工艺适配难题：从设计到量产的 “鸿沟”

不同工艺节点的衬底特性、金属层参数存在显著差异，无源器件设计需要与工艺紧密匹配。许多工程师依赖工艺厂提供的参考模型，但实际设计中因布局布线差异，往往出现仿真与实测结果偏差过大的问题。例如某 65nm 射频芯片项目，使用工艺厂提供的电感参考模型完成设计，流片后实测电感值与仿真值偏差达 20%，导致振荡器频率偏移，无法满足系统要求。

这一问题的核心在于参考模型未考虑实际布局中的衬底寄生效应与金属层耦合影响。EMX 仿真支持根据工艺厂提供的文档建立定制化衬底模型，通过 proc 文件精准定义工艺参数，结合实际版图进行电磁仿真，使仿真结果与实测值偏差控制在 5% 以内，大幅提升设计成功率。

02

EMX/EMIR 仿真的技术价值

EMX 与 EMIR 仿真并非孤立的工具，而是贯穿芯片设计全流程的可靠性保障体系，其技术价值体现在设计优化、风险预判、成本控制等多个维度。



（一）EMX 仿真：无源器件设计的 “精准导航”

EMX 是 Cadence 平台下专业的三维电磁仿真工具，专注于射频 / 模拟芯片中无源器件的建模与仿真，其核心价值在于：

1、它可以实现全三维电磁建模，精准捕捉电感、巴伦、传输线等无源器件的电磁耦合效应，考虑衬底损耗、金属层厚度、氧化层介质特性等关键参数，提供高精度 S 参数、Y 参数仿真结果。

2、支持工艺定制化，允许工程师根据工艺厂提供的 PDK 文档，撰写 proc 文件定义衬底结构、金属层电导率、介质常数等参数，建立与实际工艺完全匹配的仿真模型。针对屏蔽腔、Flipchip 等特殊封装形式，可通过 proc 文件进行针对性设置，提升封装后器件性能预测准确性。

3、能够模型生成与电路验证，支持将仿真结果拟合为等效电路模型（如电感的 π 模型、巴伦的多端口模型），直接导入 Cadence Virtuoso 进行系统级仿真，实现电磁仿真与电路设计的无缝衔接。

4、它还多场景适配，可满足从 GHz 到毫米波频段的仿真需求，适用于 5G 通信、雷达、物联网等各类射频芯片设计，支持 n-port 网络分析、电磁辐射仿真等多种功能。

在 5.8GHz 巴伦设计场景中，通过 EMX 仿真可优化巴伦的绕组结构与布局，使相位不平衡度控制在 ±1° 以内，插入损耗低于 0.5dB，远优于传统设计方法。某射频前端芯片项目通过 EMX 仿真优化巴伦设计，流片后实测指标完全满足设计要求，一次流片成功。



（二）EMIR 仿真：芯片可靠性的 “安全卫士”

EMIR 仿真整合了电迁移分析与 IR Drop 分析功能，是保障芯片长期稳定工作的核心工具，其技术价值体现在：

首先，它可以实现全芯片电流密度分析，模拟芯片在不同工作模式下的电流分布，精准定位电流密度超标区域，计算金属导线的电迁移寿命，提前识别开路风险。

其次，可以做到动态压降精准预测，考虑芯片工作时的瞬态电流变化，仿真电源网络的动态电压降，避免因电压不足导致的逻辑错误、时序违规等问题。

再次，能够失效定位与优化指导，通过电流密度染色图、IR Drop 热力图直观展示风险区域，提供具体的优化建议，如增加金属线宽、添加电源通孔、优化电源网格拓扑等。

最后，它与寄生参数提取工具无缝衔接，支持导入 Calibre 提取的 DSPF 寄生参数文件，结合 EM ict 规则文件与 Layer map 文件，构建完整的电源网络仿真模型，确保仿真结果的准确性。

某汽车电子芯片项目中，通过 EMIR 仿真发现电源网络中 3 处电流密度超标区域，采用增加金属线宽与通孔数量的优化方案后，电迁移寿命从原来的 2 年提升至 10 年以上，IR Drop 最大值从 0.3V 降至 0.1V，完全满足汽车电子的可靠性要求。



（三）协同仿真：打造全流程设计闭环

EMX 与 EMIR 仿真的协同应用，构建了从无源器件设计到全芯片可靠性验证的完整闭环。在射频芯片设计中，EMX 仿真优化后的无源器件模型导入电路设计环境，结合 EMIR 仿真对电源网络的优化，能够实现：

（1）器件性能与系统可靠性的同步提升：无源器件的高频特性与电源网络的稳定性相互匹配，避免因器件优化导致的可靠性问题。

（2）设计迭代效率提升 50% 以上：通过仿真提前发现并解决问题，减少依赖流片测试的迭代次数，缩短研发周期。

（3）研发成本降低 30%-60%：一次流片成功率显著提升，避免二次流片带来的掩膜版费用、晶圆成本与时间成本。

03

5.8GHz 射频芯片的仿真优化实践

为更直观展现 EMX/EMIR 仿真的应用效果，以下结合某 5.8GHz 物联网射频芯片项目的实战案例，详细说明仿真优化的全过程与成效。



（一）项目背景与初始问题

该项目采用 40nm CMOS 工艺，设计一款 5.8GHz 射频收发芯片，核心需求包括：电感 Q 值≥30，巴伦相位不平衡度≤±1°，芯片工作温度范围 - 40℃~85℃，使用寿命≥8 年。初始设计未进行系统的 EMX/EMIR 仿真，仅依靠工艺参考模型与经验设计，首轮流片后出现三大问题：

电感 Q 值实测仅 22，低于设计目标，导致射频前端增益不足；

巴伦相位不平衡度达 ±3.5°，接收端解调误码率超标；

高温环境下（85℃），芯片工作 1000 小时后出现电源网络失效。



（二）EMX 仿真优化方案

针对无源器件性能不达标问题，采用 EMX 仿真进行优化：

建立定制化工艺模型：根据工艺厂提供的 PDK 文档，撰写 proc 文件，定义衬底结构（包括外延层厚度、掺杂浓度）、金属层参数（铝层厚度、电导率）、介质层介电常数等关键参数，同时考虑 Flipchip 封装的屏蔽效应，对 proc 文件进行针对性修改。

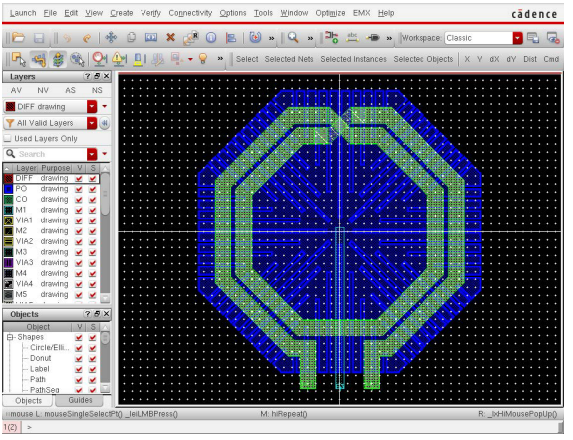

电感结构优化：通过 EMX 仿真分析不同匝数、线宽、间距的电感性能，发现初始设计中电感线间距过小导致电磁耦合损耗过大。优化后将线间距从 0.8μm 调整为 1.2μm，同时增加顶层金属的使用比例，仿真显示 Q 值提升至 35。

巴伦设计优化：利用 EMX 仿真对巴伦的绕组匝数比、布局方式进行迭代优化，通过 S 参数仿真验证相位平衡度。优化后巴伦的相位不平衡度降至 ±0.8°，插入损耗控制在 0.4dB。

模型生成与电路验证：将 EMX 仿真优化后的电感与巴伦模型导入 Cadence Virtuoso，进行系统级仿真，确认射频前端增益满足设计要求。



（三）EMIR 仿真优化方案

针对可靠性问题，通过 EMIR 仿真优化电源网络：

仿真文件准备：使用 Calibre 提取电源网络的 DSPF 寄生参数文件，撰写 EM ict 规则文件定义电迁移阈值与 IR Drop 标准，编写 Layer map 文件关联金属层与工艺参数。

瞬态仿真分析：模拟芯片在峰值负载下的电流分布，发现电源总线与核心电路连接的通孔电流密度超标（达 5×10⁶ A/cm²），同时存在 3 处 IR Drop 热点（最大压降 0.28V）。

优化实施：在电流密度超标区域增加 2 个通孔，将电源总线宽度从 2μm 拓宽至 3μm，优化电源网格布局，增加冗余路径。

验证确认：优化后 EMIR 仿真显示，电流密度最大值降至 2×10⁶ A/cm²（低于工艺允许阈值），IR Drop 最大值降至 0.09V，电迁移寿命预测达 12 年，满足高温环境下的可靠性要求。



（四）优化成效

二次流片后，实测结果显示：

• 电感 Q 值达 34.2，巴伦相位不平衡度 ±0.7°，射频性能完全达标；
• 高温老化测试 1000 小时无失效，电迁移寿命满足设计要求；
• 一次流片成功率从 30% 提升至 95%，研发周期缩短 4 个月，成本降低 600 万元。

04

从此掌握 EMX/EMIR 仿真核心技能

上述案例充分证明，EMX/EMIR 仿真已成为射频 / 模拟芯片设计不可或缺的核心工具。然而，许多工程师在实际应用中面临技能瓶颈：不熟悉 proc 文件与 EM ict 规则文件撰写、仿真设置参数优化困难、仿真结果分析与问题定位能力不足等。

为帮助工程师系统性掌握 EMX/EMIR 仿真技术，笔者在仿真秀官网推出个人原创的《基于 Cadence 芯片设计中的 EMX 和 EMIR 仿真》视频课程，课程以企业级实战项目为核心，覆盖从基础操作到高级应用的全流程。

可回放，开发票，奖学金，加餐

提供vip群答疑/相关学习资料

《基于 Cadence 芯片设计中的 EMX 和 EMIR 仿真》



1、课程核心亮点：

• 实战导向：采用企业级仿真平台环境，通过屏幕录制完整展现操作过程，学员可使用课程提供的 Linux 虚拟机进行同步实践，快速上手。
• 体系化内容：课程分为 10 讲，总时长 7 小时 20 分钟，涵盖 EMX 与 EMIR 仿真全流程：
• 基础模块：仿真必要性分析、Linux 虚拟机系统使用、软件配置与集成；
• EMX 核心技能：proc 文件撰写（含特殊封装适配）、电感 / 巴伦仿真流程、模型拟合与生成、n-port S 参数分析；
• EMIR 核心技能：DSPF 寄生参数提取、EM ict 文件与 Layer map 文件撰写、仿真设置与结果分析、失效修正方法。
• 定制化资源：提供虚拟机软件平台、proc 文件模板、EM ict 规则文件示例、工艺文档参考等实战资料，直接应用于项目设计。
• 针对性教学：针对模拟射频 IC 设计爱好者、初学者、大学生及职场工程师，从基础概念到实战技巧逐步深入，解决实际工作中的技术痛点。

2、学员收益：

• 掌握 EMX 电磁仿真软件的完整使用流程，能够独立撰写衬底模型 proc 文件；
• 精通 EMIR 仿真规范，具备 EM ict 规则文件与 Layer map 文件撰写能力；
• 能够通过仿真优化无源器件性能，定位并解决电迁移与 IR Drop 问题；
• 提升芯片设计可靠性，降低流片风险，缩短研发周期。

无论你是初入行业的设计新人，还是希望提升技能的职场工程师，亦或是微电子、通信相关专业的学生，这门课程都将为你打开 EMX/EMIR 仿真的大门，助力你在射频 / 模拟芯片设计领域实现能力跃迁。

总之，在芯片设计行业竞争日益激烈的今天，EMX/EMIR 仿真技术已成为区分优秀工程师的核心竞争力。选择《基于 Cadence 芯片设计中的 EMX 和 EMIR 仿真》课程，就是选择一条高效的技能提升路径，让仿真技术为你的设计保驾护航，助力项目一次成功， career 稳步进阶！
