排水规范的降雨强度等值线图如何通过AI自动插值后直接用于水文计算

博强路基路面

10月前浏览247

关注

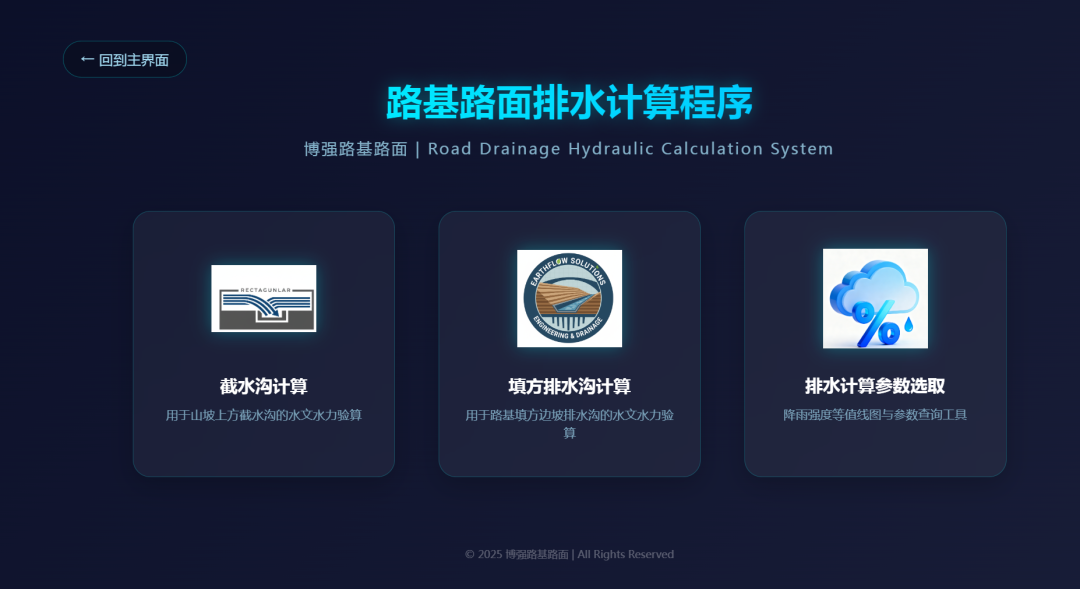

     路基排水计算系统已开始内测上线，已包括填方排水沟、截水沟及今天要着重介绍的等值线图自动计算模块。

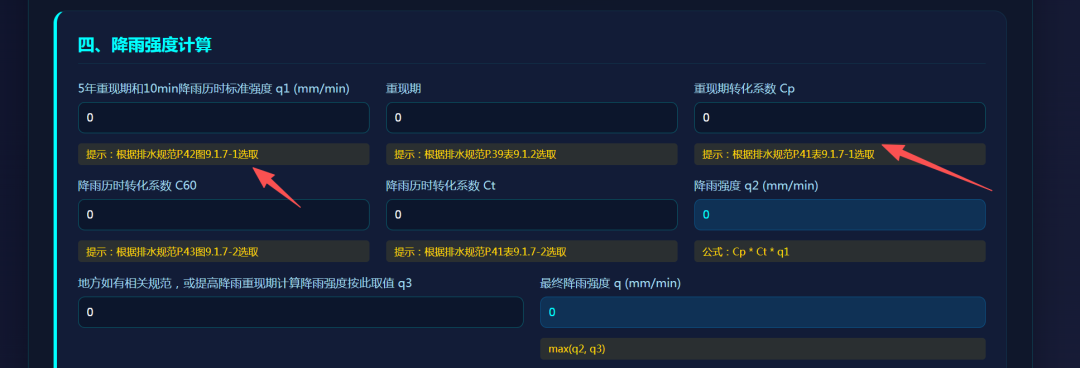

      每一个排水设施的计算，不考虑地区降雨强度经验公式单考虑规范计算的情况下，在降雨计算时会涉及到两个需要查规范图的参数，分别为降雨强度及转化系数，如下图所示：

      一般肉眼看很难辨别，因为其等值线不密，原则上应根据图上的相对距离进行插值获得，但地图图片虽然看着很小但实际距离很大，因此本次基于AI采用数学梯度算法、归一化、插值算法等，首先将规范的等值线图进行校准，采用12个地区进行校准后再输入项目区经纬度自动计算出降雨强度等差值数据。

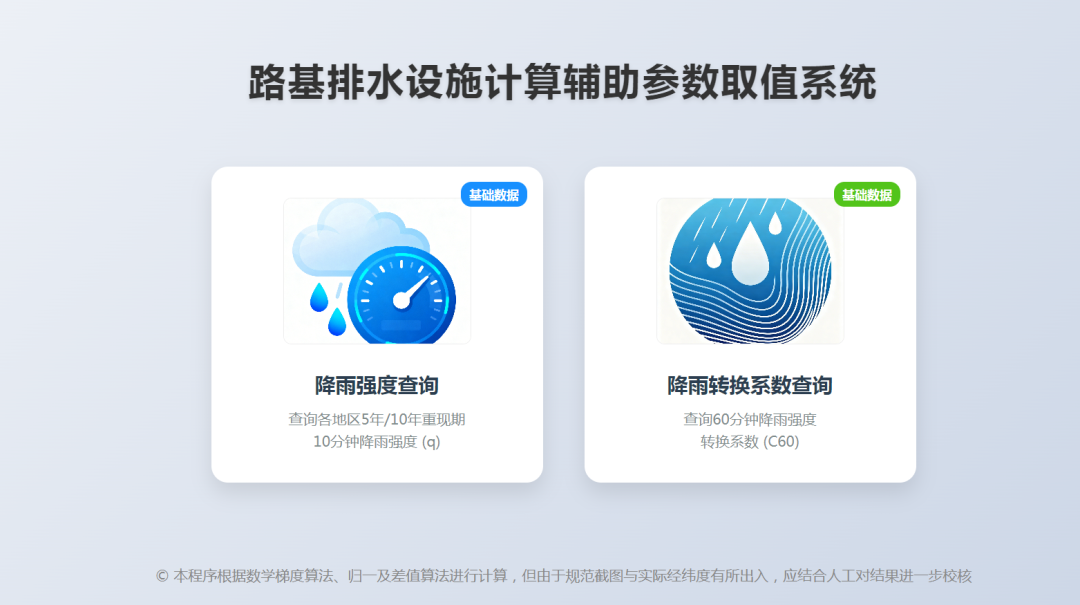

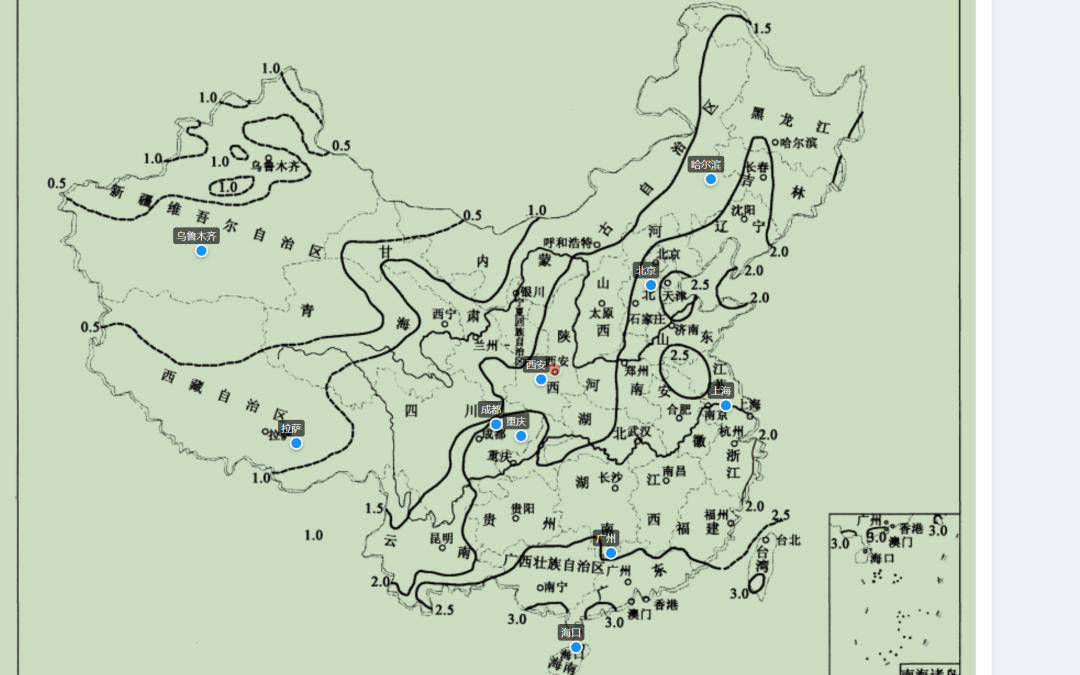

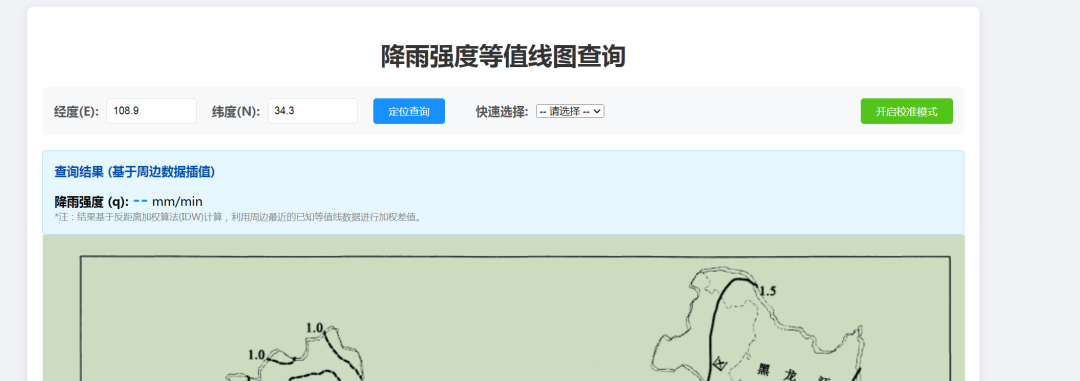

       以降雨强度为例，打开该子模块，先开启校核模式进行校核：

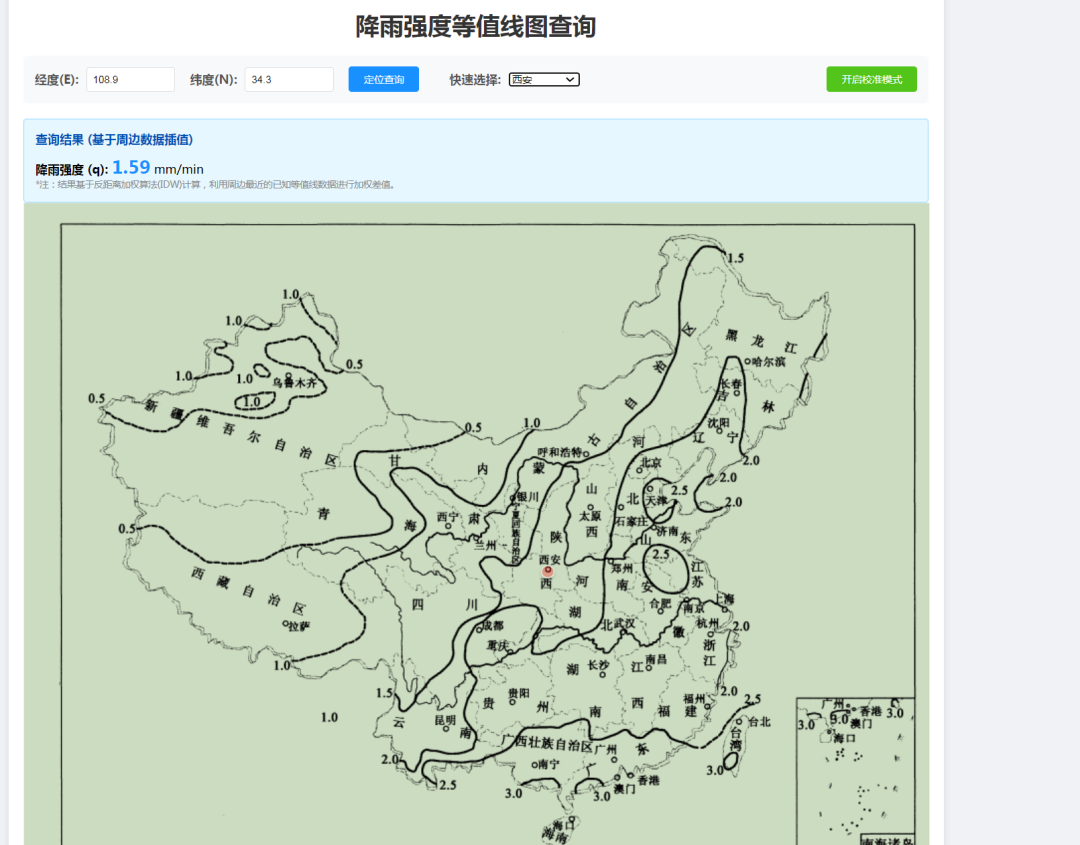

         校核后输入经纬度，即可得到结果，如西安：

        亲测基本都比较准，但是局部地区肯定有些出入，所以也在程序中备注了：需要进一步的人工校核，然后将所得数据返回各个排水设施的计算中，进一步节省排水计算中人力思考计算的时间。

       不出意外，本周每天利用晚上10点到12点时间，7天可以完成路基路面包括急流槽、拦水带出水口间距等排水水文计算的全部工作，路基路面排水计算系统以完整姿态和大家见面，后面将投入路面计算中，整合目前改扩建中白改黑计算问题较多的情况，打造一个更适合路基路面工作者计算的路面设计程序！

       让我们一起为梦想而窒息！无他，热爱这份工作而已！

来源：博强路基路面设计
