高压线束：电磁噪声从何而来？
当你驾驶电动汽车时，或许不会想到，车内正进行着一场看不见的电磁战争。连接电池、逆变器和电机的高压线束，如同电力高速公路，却也是电磁噪声的“发射塔”。
这些线束承载着高电压、大电流，特别是连接逆变器与电机的部分传输三相交流电，其产生的电磁场噪声可能干扰周边电子元件正常工作。如何驯服这些“噪声制造者”，成为电动汽车可靠性的关键挑战。

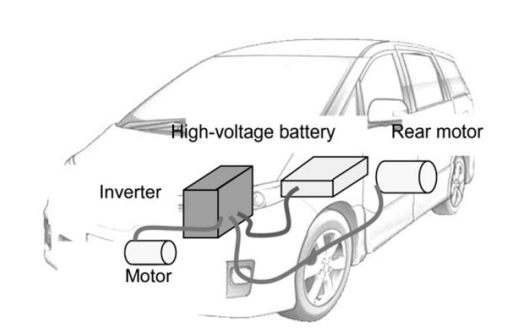

图1：高压线束在电动车中的布局示意图
高压线束：噪声从何而来？
混合动力和电动汽车的高压线束结构精密：三根电线传输三相交流电，一端连接逆变器，另一端接通电机。整个线束由三根电线及其两端的端子、抗噪声屏蔽部件组成。

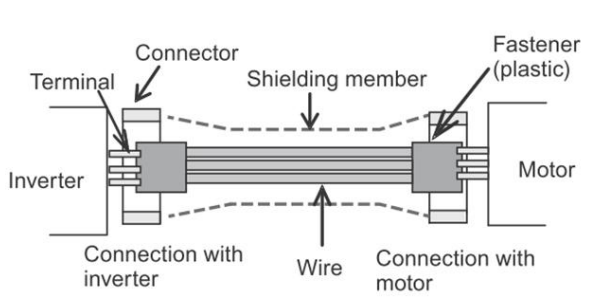

图2：高压线束基本结构剖析
由于汽车内部空间有限，线束常需弯曲布置。屏蔽部件采用编织金属线制造，便于弯曲，两端则有扁平金属连接器分别固定到逆变器和电机上。
电磁噪声的产生主要有两种机理：偶极子型和环路型。偶极子型类似于线性天线的电荷和电流分布，而环路型则相当于闭合环路电流的分布。
在近距离（R < λ/2π）内，偶极子型是电场噪声的主要来源，环路型则是磁场噪声的主要元凶。对于频率不高于30MHz的高压线束，在1米外的测量点，正是这两种噪声在起主导作用。

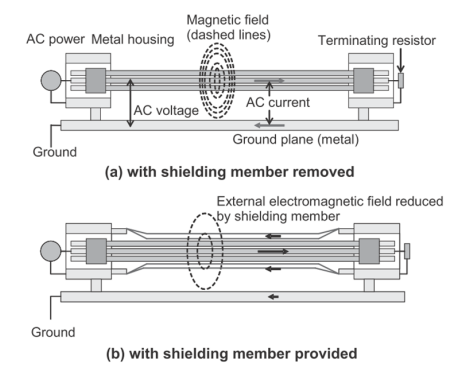

图3：噪声发射评估系统工作原理
工程师如何评估电磁噪声？
汽车制造商需要评估线束及其它电气部件的电磁兼容特性，供应商则需在部件未装车前预估其是否符合规格。
测试系统通常在工作台上放置称为接地板的金属板，高压线束连接到接地板上的两个金属外壳。一端接交流电源，另一端接终端电阻。
交流电源向系统提供的电压和电流会在周围空间产生电磁场。通过探头（天线）在预定位置测量不同频率下的电磁噪声，评估频段通常为10kHz至1GHz。
屏蔽部件的作用在此凸显：当提供屏蔽部件时，周围空间产生的电场和磁场会显著减小。

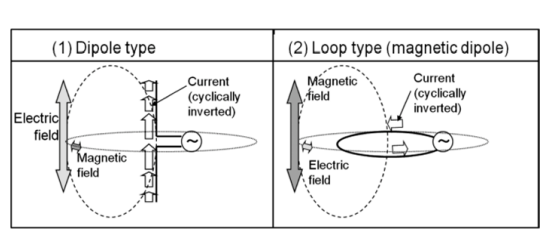

图4：两种电磁噪声产生机理对比
降噪技术：从理论到实践
将高压线束噪声发射估计系统视为传输线，存在正常和共模两种传输模式。
正常模式中，电线和屏蔽部件分别构成向前和返回路径；共模模式中，电线（或屏蔽部件）和接地板分别作为向前和返回路径。

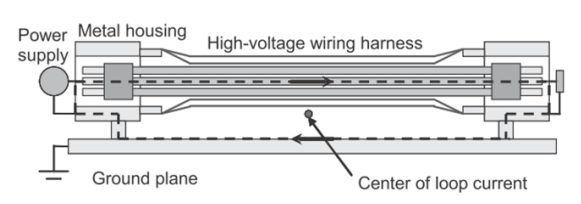

图5：环路电流路径分析
有效降低磁场噪声的方法是减小环路电流（共模电流）和/或环路电流所包围的面积。而对于电场噪声，其主要来源是高压线束与接地板之间的电位差，消除这种电位差是减少电场噪声的有效策略。
目前，CAE（计算机辅助工程）方法已应用于估计线束噪声。通过模拟计算，工程师可以在实物制造前预测噪声特性，并优化设计。
实际数据显示，良好的屏蔽设计可以使磁场强度显著降低，如上图中高压线束A和B的CAE分析与测量结果所示。

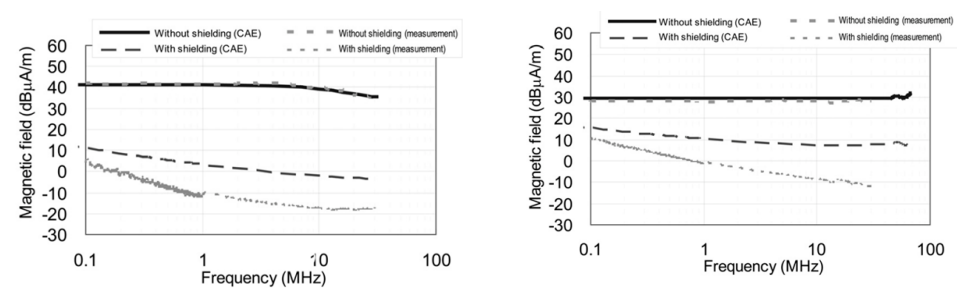

图6：磁噪声测量与仿真结果对比
宁静背后的技术价值
电磁兼容性设计不仅关乎法规符合性，更直接影响到车辆的性能稳定性和安全性。下一次当你享受电动汽车平稳安静的驾驶体验时，或许会想到这背后隐藏着工程师们与电磁噪声的卓越斗争。
在这场看不见的战争中，每一处屏蔽设计、每一个噪声抑制策略，都是确保车辆电子系统和谐共处的关键。高压线束的电磁噪声分析，正是现代电动汽车工程中一门精妙的艺术。
