三维赤平投影分析程序来咯，继续免费分享

博强路基路面

10月前浏览295

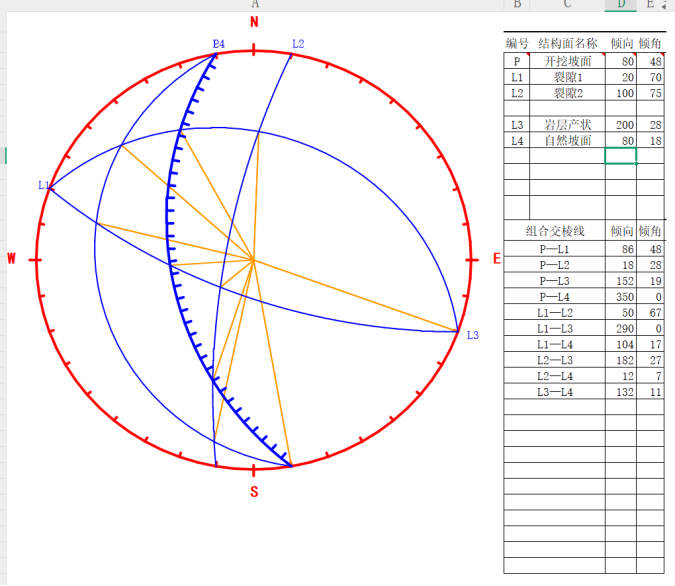

首先是对昨天的赤平投影定性分析程序进行部分完善修改：

（1）修改有些结构面组合产状与真实产状倾向相差180°，主要是由于代码编写错误：从"与边坡更接近"改为"与两个结构面之间更接近"

// 选择与边坡倾向更接近的方向

if (trendDiff2 < trendDiff1) {

trend = oppositeTrend; // 强制翻转

}

（2）根据用户反馈，增加岩层产状选项；

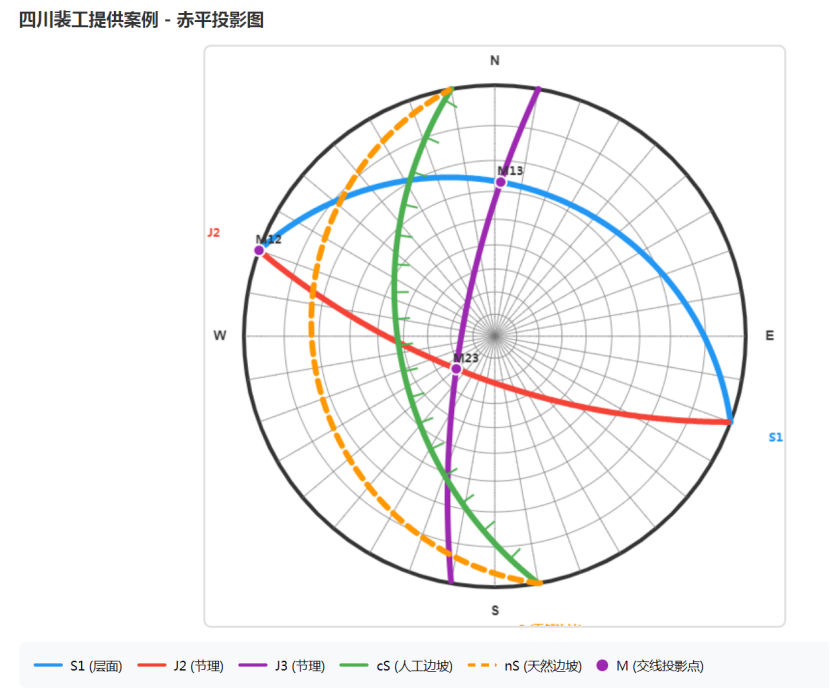

（3）对表示线进行进一步区分，天然边坡（即开挖边坡坡顶）线为虚线，开挖边坡的示坡线加密；

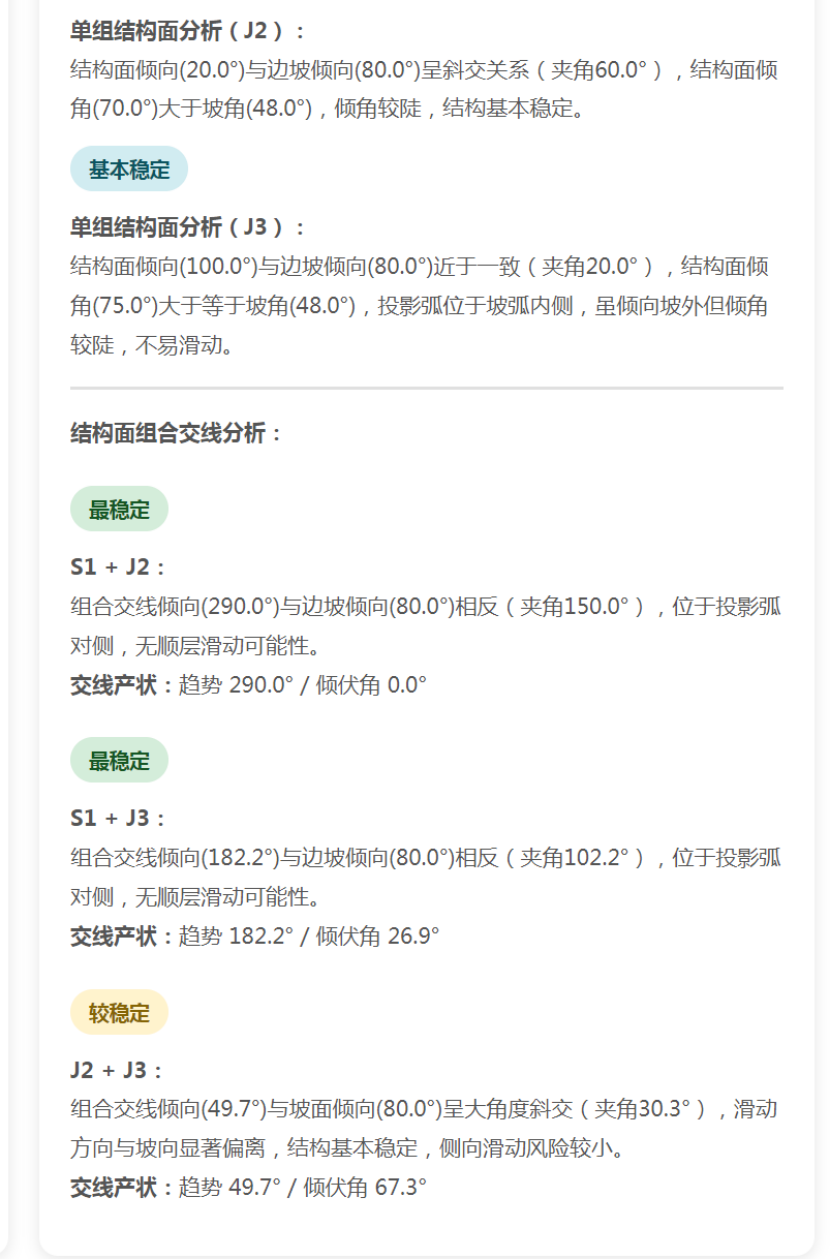

（4）修改部分分析结果与判据说明中有所出入的问题；

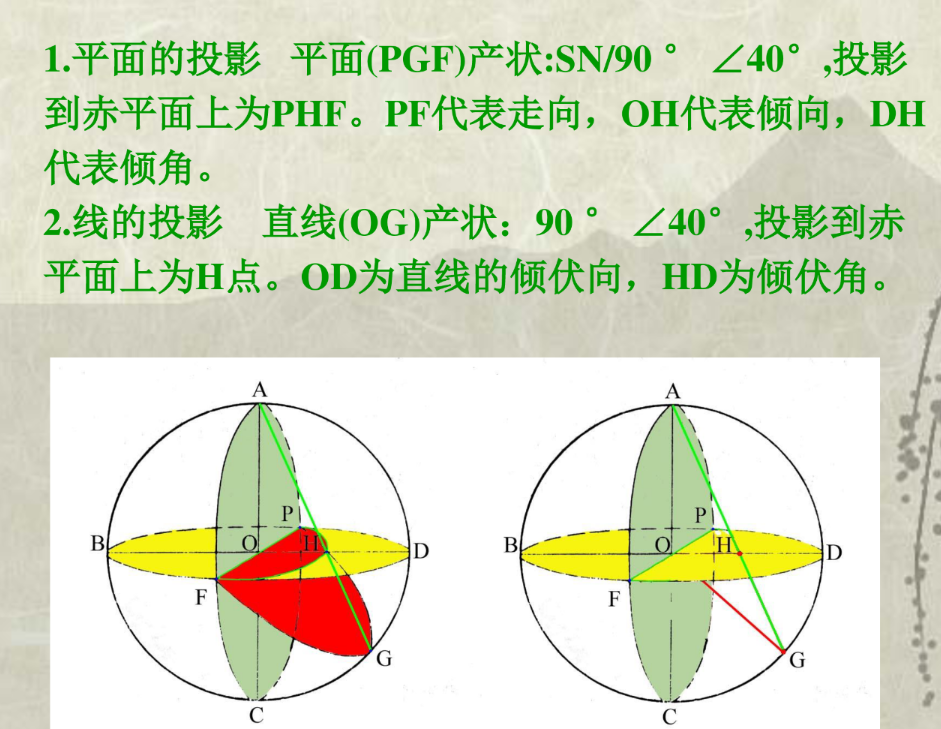

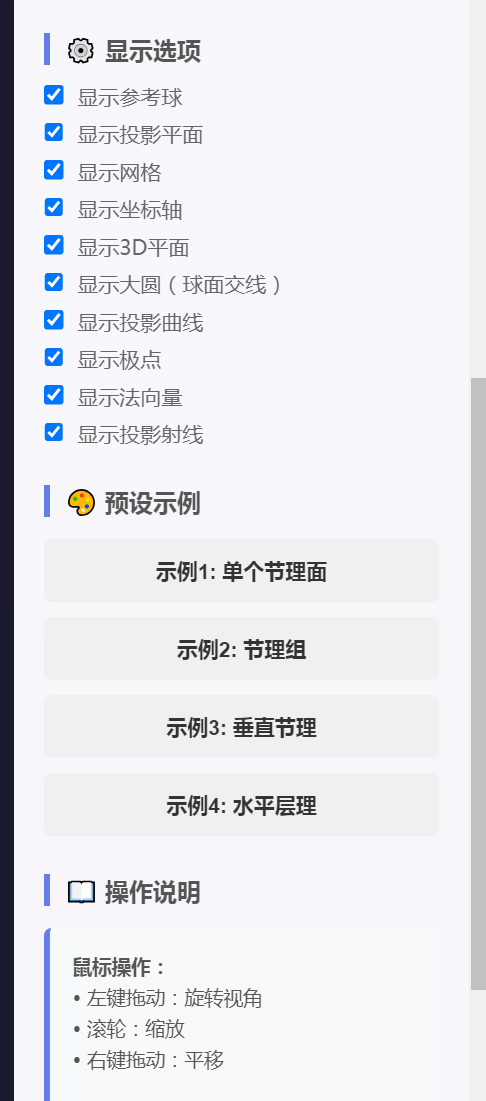

然后就是为了让大家更理解赤平投影是怎么来的，我做了三维程序来边玩边学！大家一般搜到的赤平投影原理或者书籍是不是都是这样的？

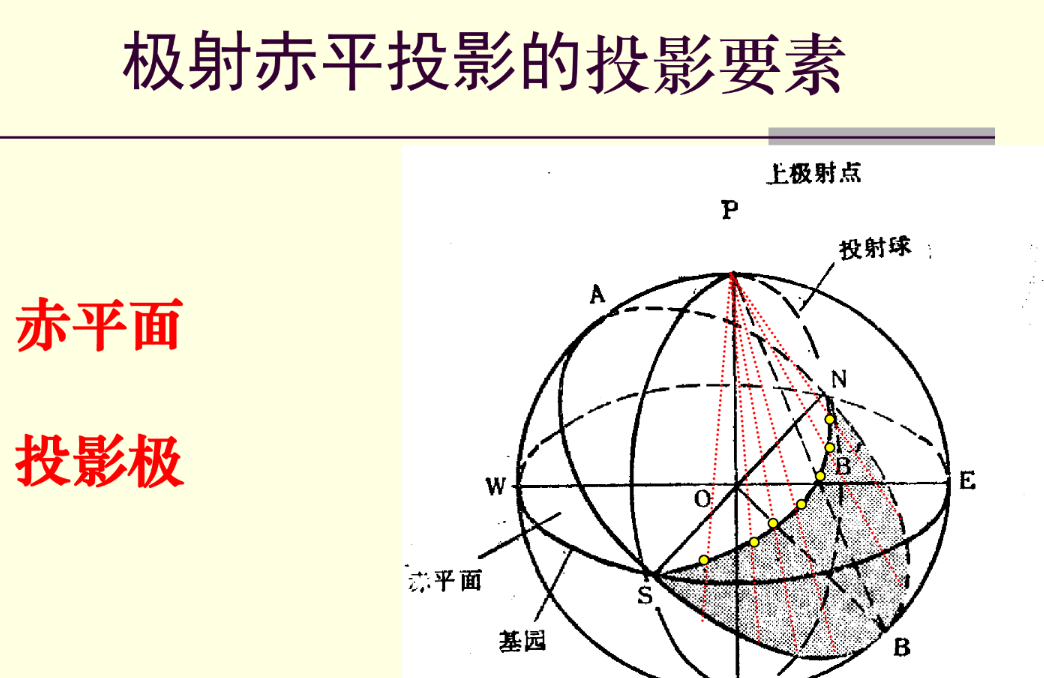

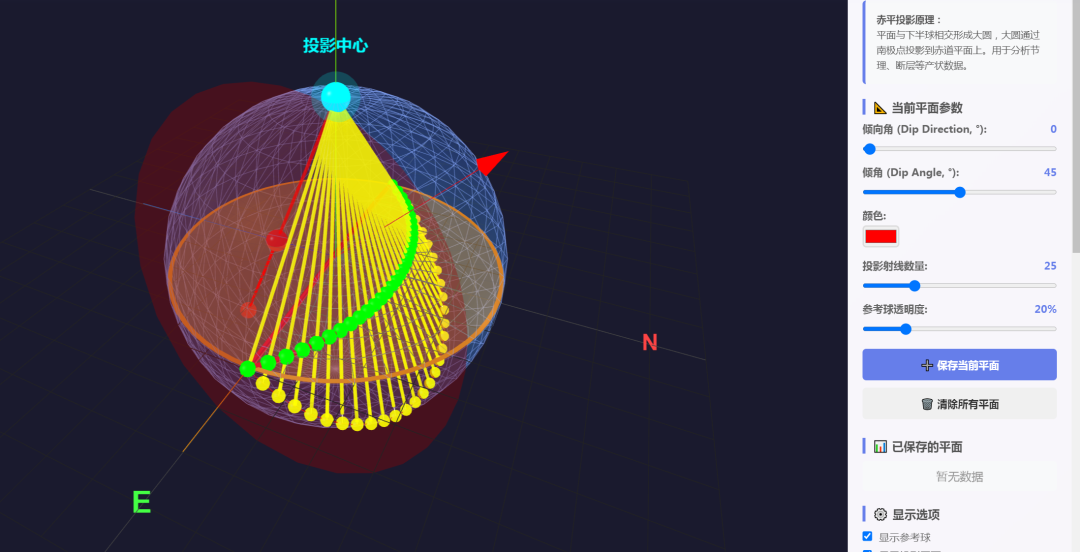

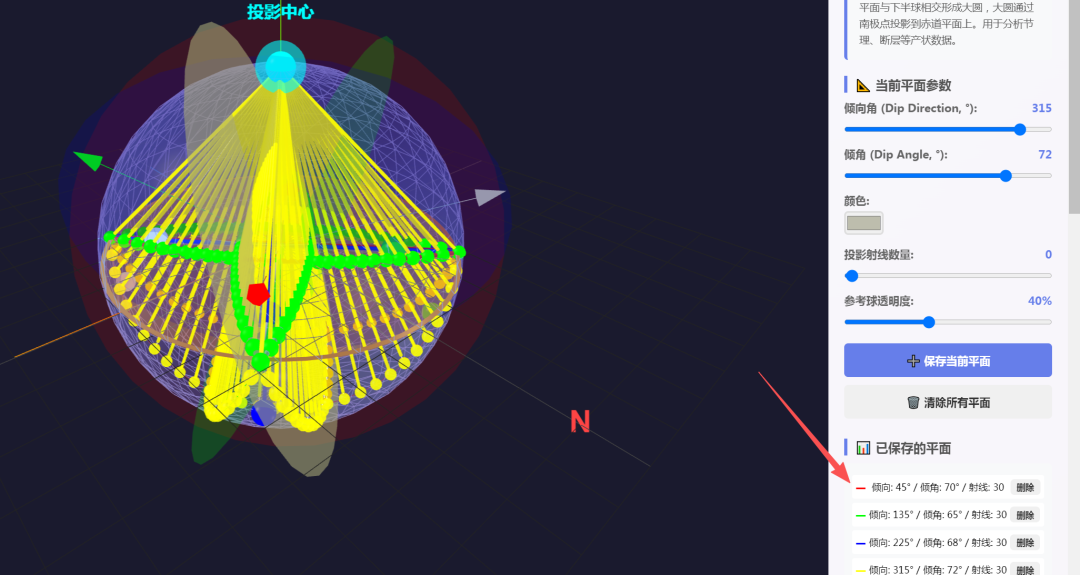

其实原理很简单：其原理以极射点将半球面经纬网投影于赤平面，任何一个过球心的无限伸展的平面(岩层面、断层面、节理面或轴面等)和线，必然与球面相交成球面大圆和点。球面大圆与极射点的连线必然穿过赤平面在赤平面上这些穿透点的连线即为该平面的相应大圆的赤平投影，简称大圆弧。但是确实很难第一时间理解，有了AI，什么都能做到！无非就是选择上下半球、从上极射点发出多条射线（投影面上），然后在平面得到了二维关系，大家可以自己手动调整下三维程序中的不同倾角时候的情况，就知道为啥越靠近外圆越小，靠近圆心倾角越大了，倾向同样的，见下图，只要知道度数分布，在三维模型中自己尝试就清楚倾向的情况。
