1 段 Python 脚本，自动化完成ANSYS Mechanical风扇前八阶模态分析
大家好，我是小郭老师，毕业于中科院，在仿真软件二次开发方面有着一定的经验，今天继续给大家分享ANSYS二次开发方面的干货。
在最近几篇文章中，我发起了关于大家最感兴趣的ANSYS二次开发主题调研，发现大家对参数化控制非常感兴趣。
于是，今天就接着上一篇文章的内容，聚焦Mechanical参数化脚本应用场景，以轴流式三叶片电风扇模态分析为案例，详细讲解如何通过 Python 脚本一步步实现Mechanical模态分析。之后的文章，后续还将推出更多参数化控制命令（如网格参数化、载荷参数化等），希望大家多多支持。
当然，如果大家有不一样的ANSYS二次开发需求，非常欢迎填写以下问卷，我会优先针对大家的实际问题制作教程。
一、需求描述
某轴流式三叶片电风扇动平衡性良好、出风量大，不易共振，可避免扇叶或轴心振动引发的疲劳断裂。
材料：聚乙烯
载荷条件：轴孔为固定约束
试：对三片扇叶开展前八阶模态分析
二、关键脚本解析

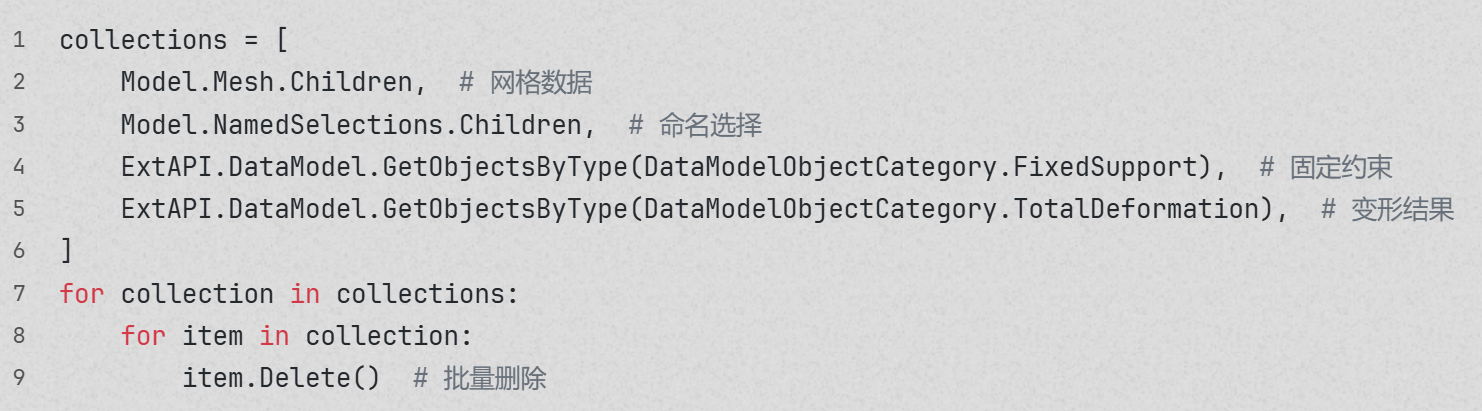

1、环境清理模块（实用价值：避免历史数据干扰）
二次开发中，脚本常需重复运行（如修改参数后重新分析），若不清理历史数据，会导致「新约束叠加旧约束」「网格重复生成」等问题。
此段代码通过遍历关键对象类型，确保每次运行都从「干净环境」开始。

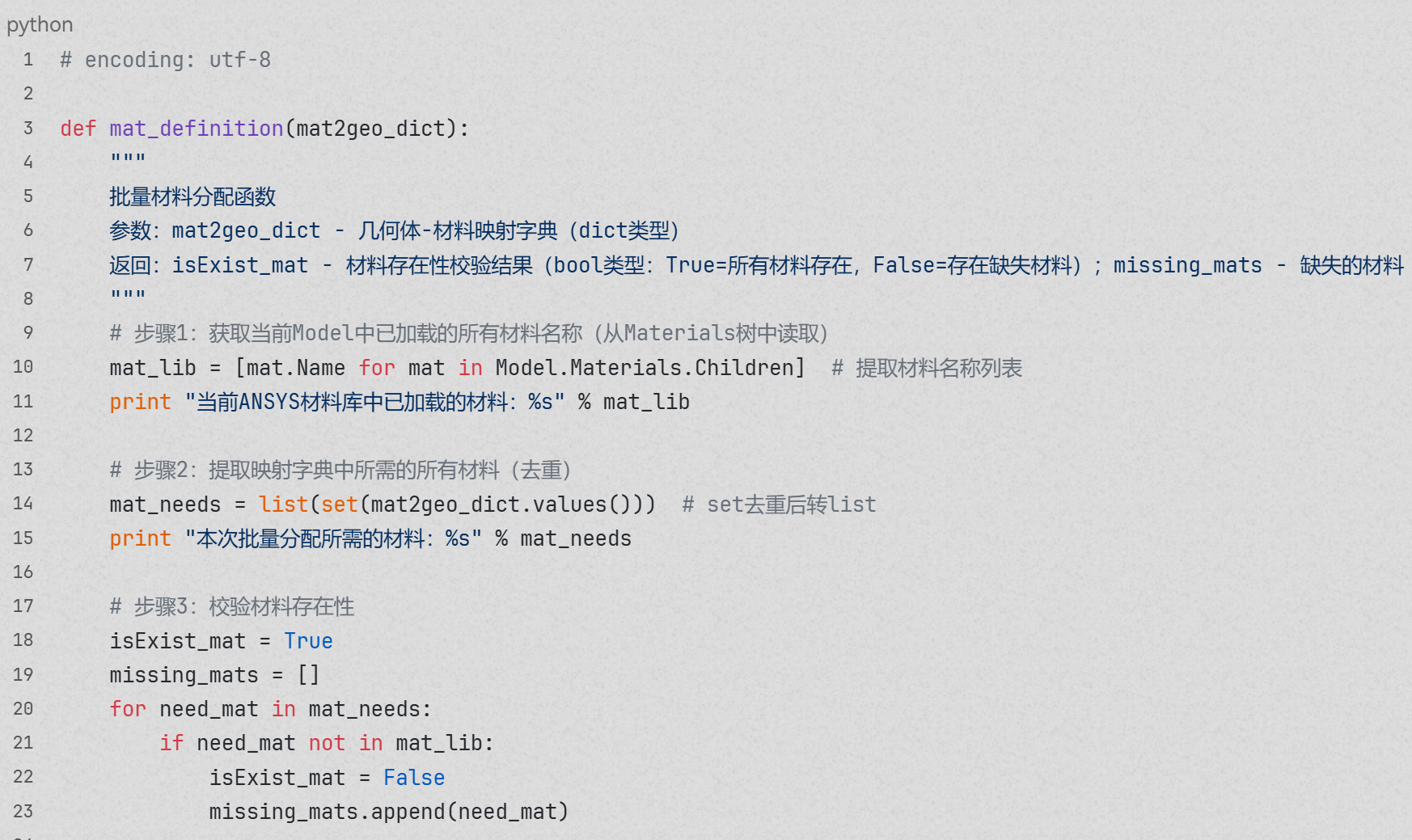

2、材料批量分配函数
Q1: 为什么加「材料存在性校验」？
A1: 工程中常遇到「脚本运行到一半因材料缺失报错」的情况，此逻辑提前拦截问题，并给出解决方案（补充 Engineering Data），避免无效计算。
Q2: 为什么用「模糊匹配（geo_name in body.Name）」？
A2: 实际建模时，几何体名称可能带后缀（如 “Fan_1”“Fan_copy”），模糊匹配确保只要名称含 “Fan” 就能正确分配材料，提高脚本兼容性。
3、命名选择与约束施加（工程细节：精准定位约束位置）
风扇模态分析的约束位置是轴孔（固定端），传统手动选择易选错边。
脚本通过「Z 坐标最小」自动定位轴孔边缘（建模时轴孔通常在 Z 最小处），确保约束位置 100% 准确，解决 “因约束错误导致模态结果失真” 的工程问题。

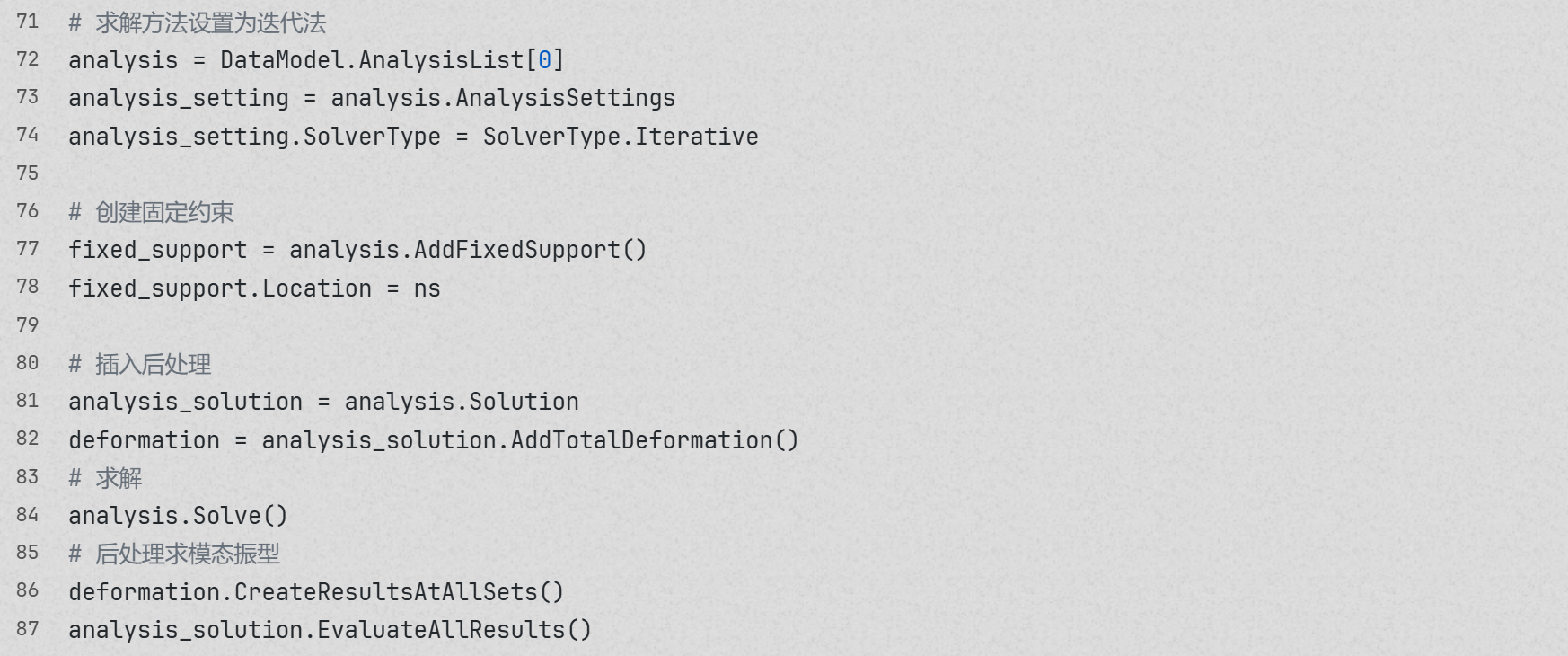

4、求解与后处理（效率提升：自动生成全阶结果）
CreateResultsAtAllSets()的作用时自动生成所有阶次的振型云图，避免手动点击 “Evaluate All Results”，节省后处理时间。

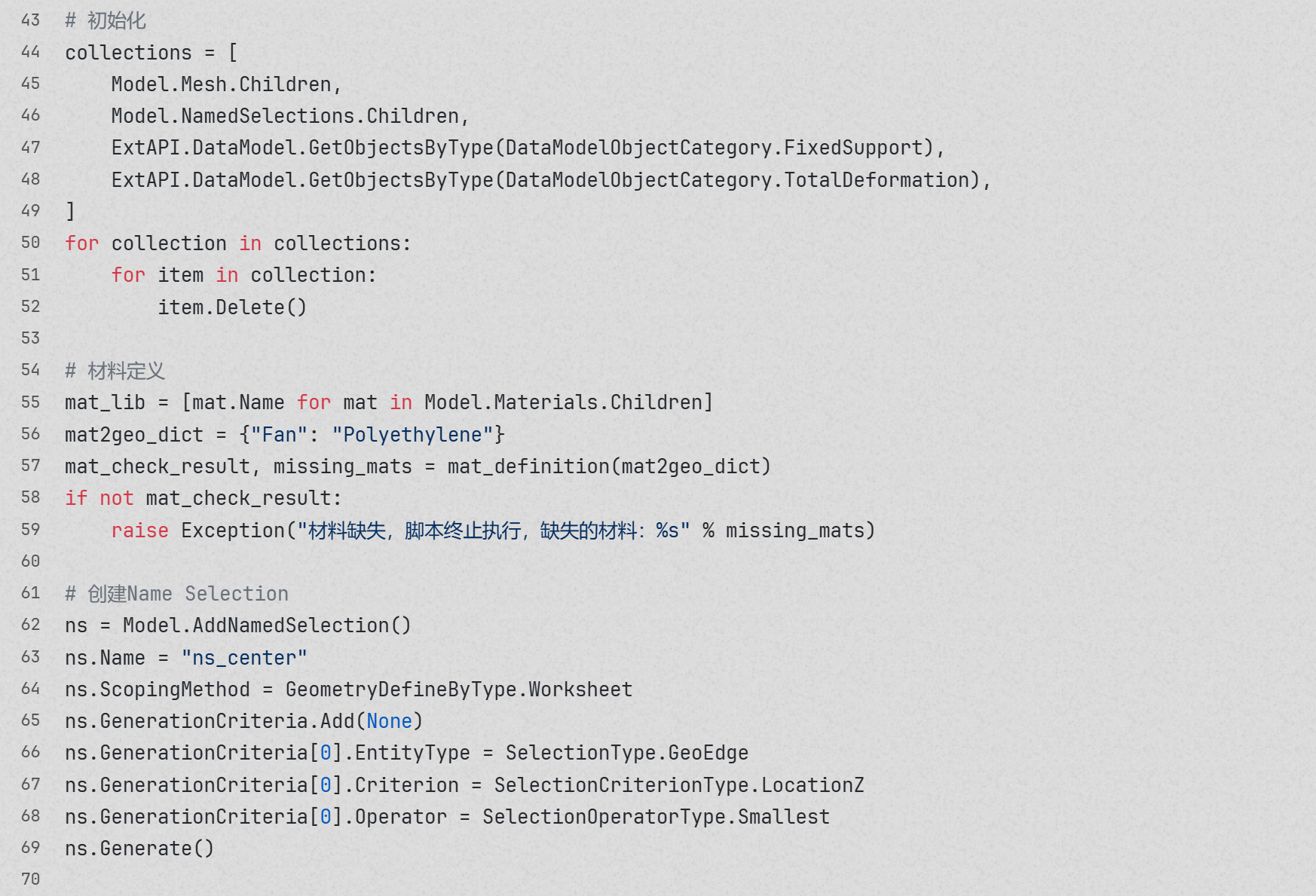

三、完整脚本
四、应用延伸：脚本复用与拓展
1、适配多规格风扇：若需分析不同叶片数量（如 4 叶、5 叶）的风扇，只需修改mat2geo_dict中的键（如{"Fan_4": "Polyethylene"}），并调整命名选择的定位逻辑（如轴孔在 Z 最大处，改Operator为Largest）。
2、结果自动导出：补充代码deformation.ExportToTextFile(...)，将前 8 阶固有频率自动写入文本，避免手动记录数据的误差。
3、Workbench & Mechanical脚本联合应用：结合之前文章所讲，实现从Workbench界面直接后台调用Mechanical、执行Mechanical脚本。
...
五、结语
看完这篇，是不是觉得 ANSYS 二次开发没那么难。如果你也在为ANSYS Mechanical模态分析命令而头疼，不妨试试这个脚本。
此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。
