控制器开关频率如何影响你的电动车静谧性？
电驱动总成噪声的来源与特征
电驱动总成作为电动汽车的核心部件，主要由控制器、永磁同步电机和减速器组成。其噪声主要包括三大类：电机电磁力引起的高频阶次噪声、减速器齿轮啮合产生的阶次噪声，以及控制器逆变电路产生的开关频率噪声。
这些噪声具有一个共同特点：高频成分能量较高，容易使人感到不适。相比传统燃油车，电动车缺乏发动机噪声的掩盖，使得这些高频噪声更加突出。
开关频率噪声的产生机理
控制器逆变电路通常采用三相桥式正弦脉宽调制（SPWM）。在逆变过程中，会在开关频率及其倍数附近产生一系列谐波电流，这些谐波电流会影响电磁力的幅值和次数，从而使电机噪声变大。
当电磁力的激励频率与电机的固有频率相近时，电机噪声将显著恶化。这就是为什么控制器供电已成为电机噪声的主要来源之一。
科学的噪声评价方法
为了准确评估开关频率噪声，研究人员采用了A计权声压级和音噪比两种评价指标。
A计权声压级通过对不同频率下的声压级进行加权，能够较好反映人对噪声的主观感受。而对于高频噪声，音噪比指标更能体现声品质——它衡量单调音能量与所在频带内其他噪声能量的比值。一般来说，音噪比超过8就容易引起人的抱怨。
实验发现：开关频率的关键影响

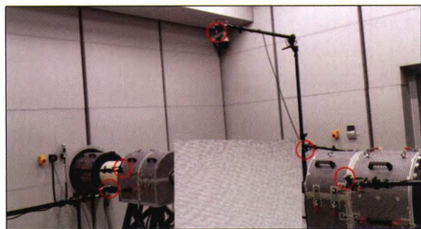

通过在半消声室内的精密测试，研究人员发现了重要规律。被测电驱动总成在2500-5200r/min（低转速段）开关频率为6000Hz，在5200-8000r/min（高转速段）开关频率为8000Hz。

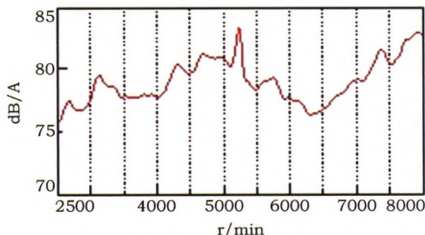

实验数据显示，在5200r/min转速点附近出现明显声压级峰值，这正是开关频率变化引起的。低转速段的声压级明显高于高转速段。

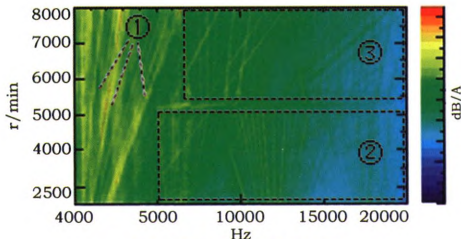

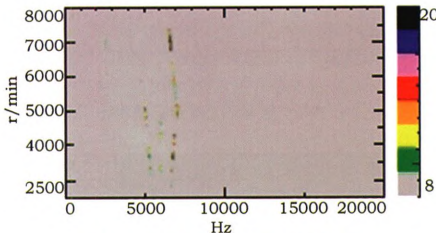

从噪声频谱图可以看出，低转速段的开关频率噪声（图中②标示区域）明显高于高转速段（③标示区域）。音噪比分析结果进一步证实，声品质问题主要集中在开关频率附近。
两大优化方案的效果验证
研究团队提出了两种优化方案：提高开关频率（方案1）和随机PWM调制（方案2），并与原方案进行对比测试。

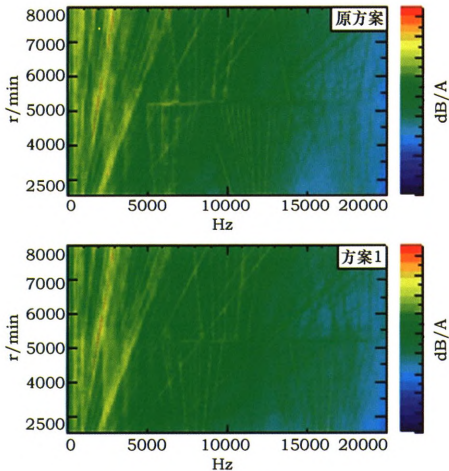

方案1：提高开关频率
将低转速段开关频率从6000Hz提高到8000Hz，高转速段从8000Hz提高到9500Hz。

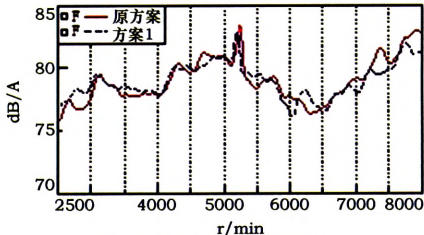

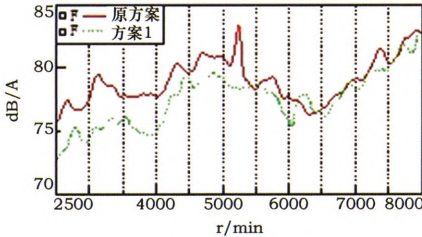

结果显示，低转速段声压级峰值从83.4dB（A）降至78.3dB（A），降低5.1dB（A），平均降低2.4dB（A）。高转速段声压级也有小幅改善。

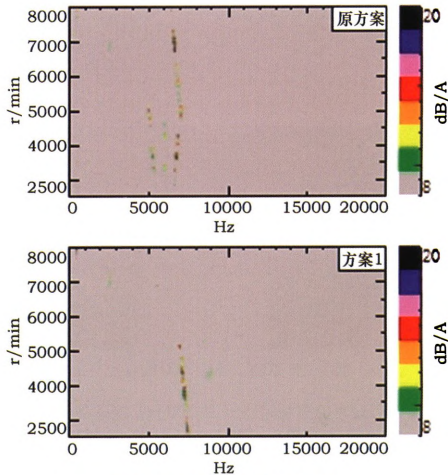

音噪比分析表明，高转速段开关频率噪声音噪比明显改善，声品质显著提升。
方案2：随机PWM调制
该方案通过引入随机变量使开关频率随机化，将谐波能量分散到各个频率上。

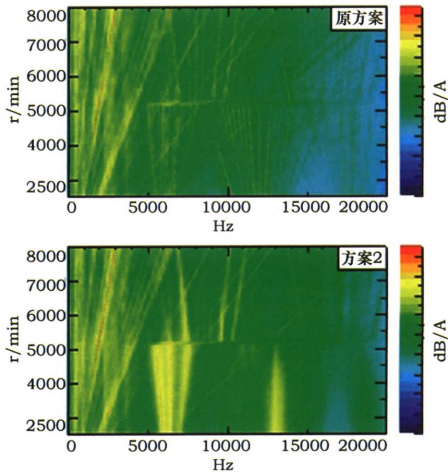

虽然总声压级变化不明显，但开关频率噪声的主要阶次变得“模糊”，幅值变小、分布范围变大。

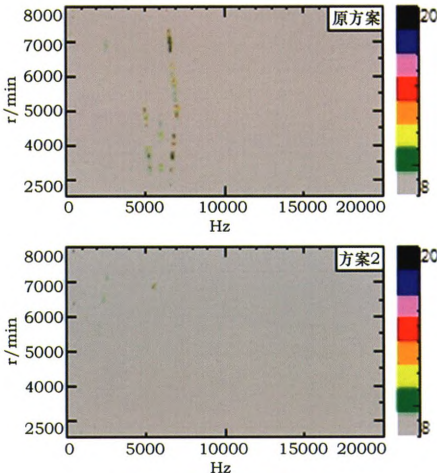

音噪比大幅改善，整个测试转速范围内开关频率噪声音噪比基本降至限值8以下。
技术展望与行业意义
这项研究为电动汽车的静谧性提升提供了明确的技术路径。提高开关频率能够直接降低噪声声压级，而随机PWM调制策略则在不增加功耗的前提下显著改善声品质。
随着消费者对电动车驾乘体验要求的提高，电驱动总成的噪声控制将成为核心竞争力之一。这项研究成果为整车厂商和零部件供应商提供了重要的技术参考，将有力推动电动汽车向更静谧、更舒适的方向发展。
未来，随着电力电子技术和控制算法的不断进步，我们有理由相信，电动汽车将为我们带来更加宁静、舒适的出行体验。
