ABAQUS最大的陷阱：会把软件当成“智能黑箱”

SimYoungC

9月前浏览571

读懂应力云图背后的力学语言，是合格工程师的第一课。

许多使用者能熟练点击Abaqus的每一个菜单，却无法解释应力背后的力学原理。

这让我意识到，从“软件操作员”到“力学解读者”之间，存在一道巨大的认知鸿沟。今天，我们就来聊聊如何跨越这道鸿沟。

Part.01

Abaqus是“力学思想的翻译器”，而非“智能黑箱”

许多初学者将Abaqus视为点击即出结果的魔法盒，这是最致命的认知偏差。它的本质，是一个将你的力学模型思想，翻译成数值计算方程并求解的“精密仪器”。

举个例子，模拟一个简单的悬臂梁。在动手建模前，你的思维框架应该是：

力学模型抽象：这是一个线弹性、小变形静力学问题。
边界条件本质：“固定端”意味着约束所有6个自由度（3个平动，3个转动），而不仅仅是“看起来被按住”。
载荷简化：施加的力是集中力还是分布力？它作用于哪个平面？
结果预期：最大应力应在固定端，变形沿自由端方向逐渐增大。这个初步判断是验证仿真结果合理性的金标准。

如果你脑中无法构建这个思维框架，Abaqus于你而言，就只是一个随机生成彩色云图的“盲盒游戏”。软件操作可以快速学习，但这种将工程问题抽象为力学模型的能力，才是仿真工程师最核心的壁垒。

Part.02

仿真置信度从何而来？论“简化”的艺术与科学

面对复杂工程结构，新手总想把它原封不动地“搬”进电脑，而资深工程师则在思考：哪些特征可以简化，且不影响关键部位的力学响应？

这背后是深刻的“简化”艺术：

对称性简化：如果一个结构和载荷都是对称的，那么计算1/2、1/4模型，能在保证精度的前提下，将计算成本降低数个量级。
细节特征取舍：对于应力集中区域的小圆角、小孔洞，必须精细刻画；但对于远离关注区域、仅为工艺存在的特征，果断抑制。网格，要用在刀刃上。
单元类型选择：什么时候用实体单元，什么时候用壳单元？这取决于结构的力学特性。用实体单元去模拟一个典型的薄板结构，不仅是资源浪费，更可能导致结果失真。

一个可靠的仿真，始于一个合理的简化模型。你的简化决策，直接体现了你对理论力学的理解深度。

Part.03

合格仿真工程师的能力金字塔

掌握了软件操作和简化艺术，就够了吗？远远不够。一个能独立解决工程问题的仿真工程师，其能力模型是一个稳固的金字塔：

塔基：坚实的力学基础与有限元原理

理解应力、应变、本构关系、边界条件的数学与物理意义。明白有限元法是如何“化整为零”，又是如何“聚零为整”的。

塔身：熟练的仿真软件技能与标准分析流程

精通主流软件（如Abaqus）的工程应用。建立标准仿真作业流程，保证分析的可重复性与可靠性。

塔尖：解决实际工程问题的能力与系统思维

能够将工程需求，转化为清晰的仿真任务。能够解读仿真结果，判断其合理性，并给出有价值的工程改进建议。

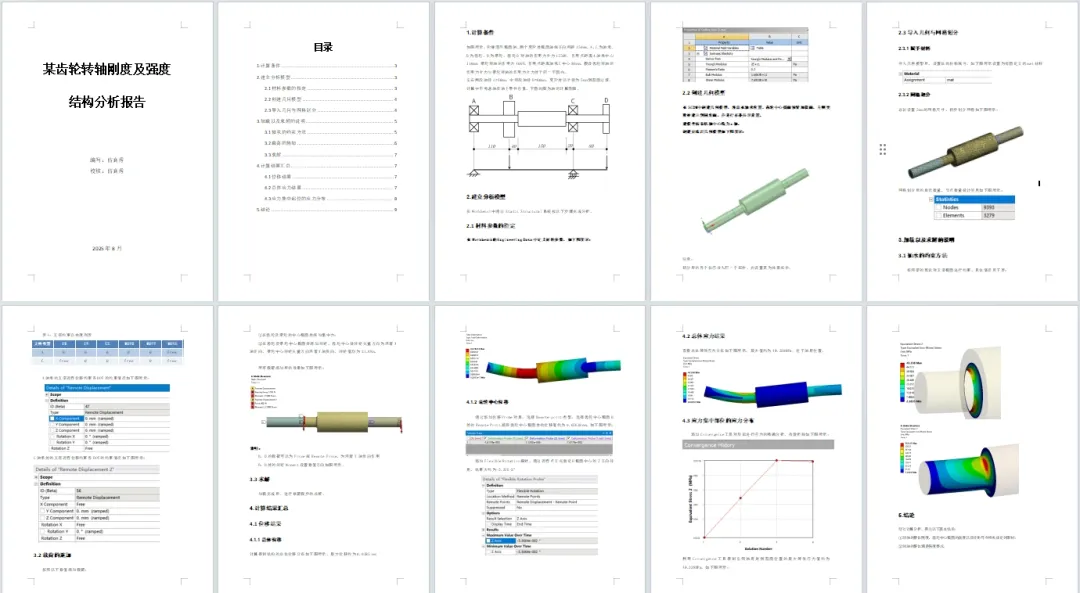

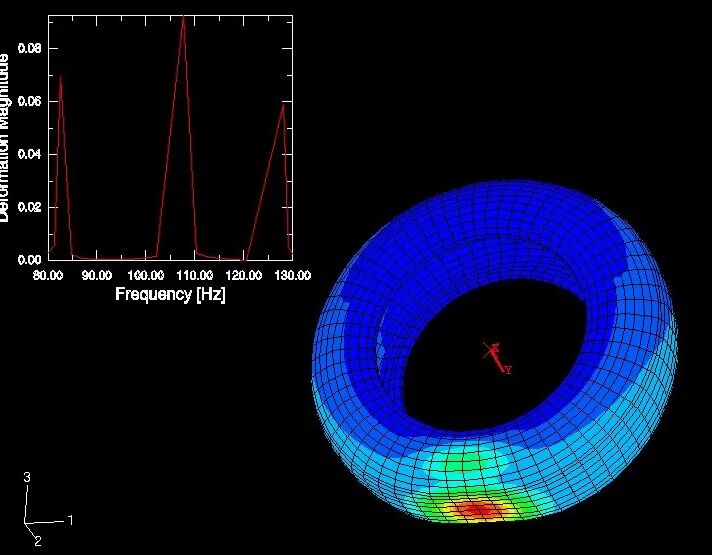

（仿真报告示例）

然而，现实中，太多人的成长路径是割裂的：学校重理论轻实操，工作中无人指导，只能“野路子”摸索，对错难辨。
