通信系统中的IQ失配

9月前浏览571

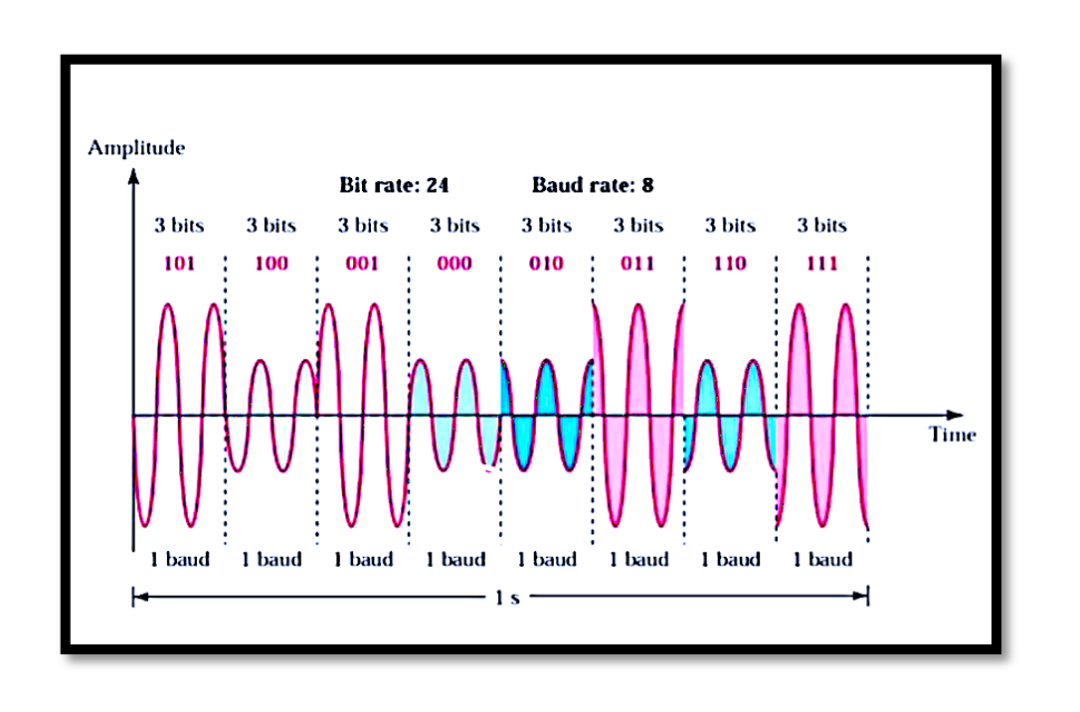

在现代通信系统中,正交幅度调制(QAM)和正交相移键控(QPSK)被广泛用于高速数据传输。这些方案依赖于精确的同相(I)和正交(Q)信号分量来编码信息。然而,实际中的不完美常常导致 I-Q 失配,这是一个严重降低系统性能的问题。

I-Q 失配是由于调制器、解调器或混频器硬件实现的缺陷而产生的。本文深入探讨了 I-Q 失配的两种主要类型:幅度失配和相位失配,它们的成因及其对系统性能的影响。

什么是 I-Q 失配?

理想的 I-Q 调制器产生两个正交分量:

I 分量 与 cos(ωt) 成正比

Q 分量 与 sin(ωt) 成正比

在理想情况下,这些分量在幅度上完全平衡且在相位上正交(相差90°)。任何偏离这种理想行为都会导致:

1.幅度失配 :I 分量和 Q 分量的幅度不相等。

2.相位失配 :I 和 Q 分量之间的相位差偏离 90°。

这些失配主要是由发射器或接收器链中的电路非线性、制造缺陷或元件公差引起的。

幅度失配

起源和数学表示

幅度失配发生在应用于 I 和 Q 分量的增益不同时。设 I 和 Q 分量的幅度分别被因子 1−ϵ和 1+ϵ缩放,其中ϵ是幅度失配因子。广义的 I-Q 信号可以表示为:

其中 a 和 b 是理想的幅度缩放因子,θ表示相位偏移(在纯幅度失配时假设为零)。当θ=0 时,I 和 Q 分量的幅度变为:

可视化幅度失配

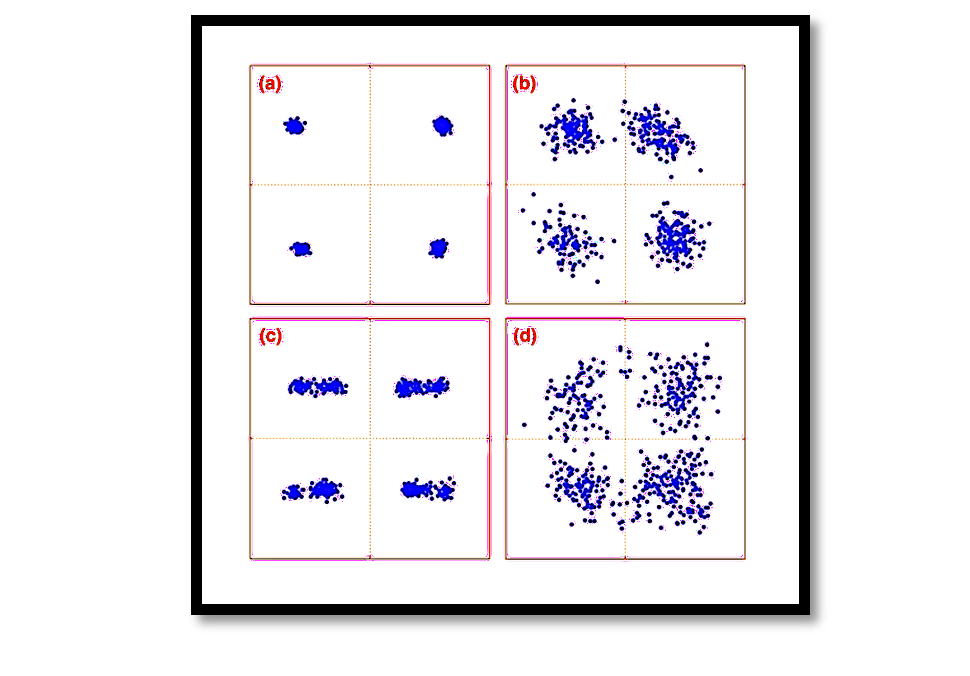

幅度失配扭曲了理想的星座图。例如:

在 QPSK 中,理想的星座点形成完美的正方形,但在 I 和 Q 维度上被不等比例缩放,导致形成矩形或倾斜的图案。

这种扭曲影响了传输符号的检测,并增加了比特错误率(BER)。

幅度失配通常通过硬件或软件领域的校准技术来缓解。

相位失配

起源与数学表示

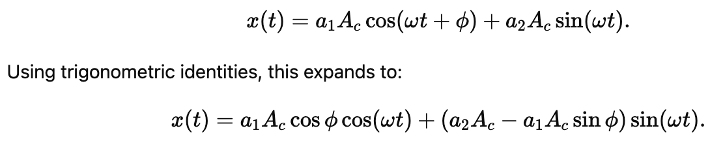

当 I 和 Q 信号不再正交时会发生相位失配,即它们之间的相位差偏离 90°。这种偏差用ϕ表示,称为相位误差。调制信号可以表示为:

在此表示中:

I 分量(I)和 Q 分量(Q)不再与原始坐标轴完全对齐。

这会导致传输信号产生幅度和角失真

可视化相位失配

相位失配会使星座图旋转。例如:

在 QPSK 中,相邻星座点之间的 90°分离减小,导致符号重叠或误读。

失配引入了符号间干扰(ISI),并降低了系统性能。

主要观察结果

对于小的相位误差(ϕ≈0),失真是微小的,但仍会影响误差向量幅度(EVM)。

对于较大的误差,系统的正交性会失效,导致恢复传输信号变得显著困难。

幅度和相位失配的综合结果

当幅度和相位失配同时发生时,信号失真会更加明显:

星座图表现出缩放和旋转。

传输功率利用效率低下,导致更高的错误率。

考虑幅度失配(ϵ)和相位失配(ϕ)的通用表示为:

综合影响可以可视化为一个倾斜和旋转的星座图。

缓解技术

1.硬件校准

使用精密组件以最小化变化。

实现自动增益控制 (AGC) 电路以均衡幅度。

2.数字信号处理 (DSP):

应用自适应算法实时估计和校正 I-Q 失配。

盲源分离(BSS)或最小均方(LMS)滤波器等技术可以有效地补偿失配。

3.纠错码

使用先进的编码方案以容忍增加的噪声和失真。

4.定期测试和校准 :

对通信链路进行周期性测试,以确保性能保持在可接受范围内。



来源:射频通信链
非线性电路通用通信LMS控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-11-10
最近编辑:9月前
匹诺曹
签名征集中
获赞 14粉丝 69文章 481课程 0
点赞
收藏
作者推荐

什么是动态范围,SFDR

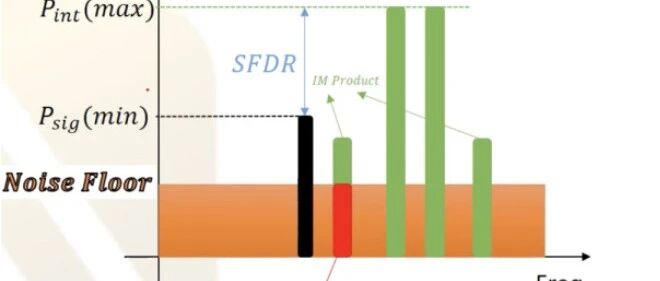

什么是动态范围?动态范围是指接收器可以容忍的最大输入电平与最小输入电平(即灵敏度)的比值。动态范围等于系统输入处最大信号功率与最小信号功率的比值。将其转换为对数域,我们得到最大可接受功率 Psig, in(max)(以 dBm 为单位)与最小可接受功率 Psig(min) 之间的差异。 射频灵敏度 ,即最小可接受功率,由 Psensitivity 定义。因此,如图所示,我们无法将输入信号功率电平降低到 Psig(min) 值以下;否则,信号将无法被检测到。类似地,也存在一个上限,我们无法将信号功率增加到超过该值。在 非线性 类似的情况,其中提到我们不允许将幅度增加到超过特定值;否则,系统将出现增益压缩,该值为 A-1dB 或 A1dB。同样地,我们可以说 Psig(max), 信号功率的最大值,等于 1dB 的功率。如果输入功率超过这个值,系统将经历压缩,变得非线性,无法 正常工作。因此,在对数域中,动态范围被定义为最大信号功率与最小信号功率之间的差值。什么是无杂散动态范围(SFDR)?现在我们正在分析系统中存在干扰时的情况下的动态范围。干扰噪声的关系包含在 SFDR 的定义中。如上图所示,下限,即最小信号功率是 Psensitivity。这里的上限是干扰的最大功率,但在某些条件下。SFDR 是这两个最大值和最小值之间的差值。干扰的最大功率 Pint(max) 可以定义为当输入的 3 阶互调(IM)产物不超过噪声底噪时系统的最大功率限制。什么是输入参考的 IM 产物?我们在输入端有干扰源,由于非线性,三阶 IM 产物将出现在我们的通道中,它会阻塞信号。输出端的 IM3 或三阶 IM 产物(A)可以称为放大器模块(可以是任何模块、系统或整个系统)的输入,因此 A 被称为输入优选的 IM 产物。我们必须注意,这只是比较,因为 A 没有物理存在,我们实际上并没有这样的信号。然而,A 在输出端是真实的,它起到阻塞作用,但我们没有 A。因此,为了定义 SFDR,我们必须通过将输出 IM3 与输入进行比较来做出这样的定义。如果我们从 IM 产品的输出功率中减去对数域中的功率增益,我们可以找到输入参考 IM 产品的输入功率。SFDR:如果我们增加的功率超过 Pint(max)的值,输入参考的互调产物功率将增加超过噪声基底,这是我们不希望看到的。我们希望功率小于或等于噪声基底。因此,这定义了 SFDR 的上限。所以,在功率增益方面,最大功率和最小功率之间的关系将是:查找系统的 SFDR我们可以根据输出端干扰源和IM产物的输入幅度和输出幅度找到IIP3,方程为:利用上述公式,我们可以根据 IIP3 功率和输入参考的 IM3 功率来计算干扰输入功率。当 P 为最大值时,输入参考的 IM3 功率不应超过噪声底噪。SFDR 的示例问题: 来源:射频通信链
