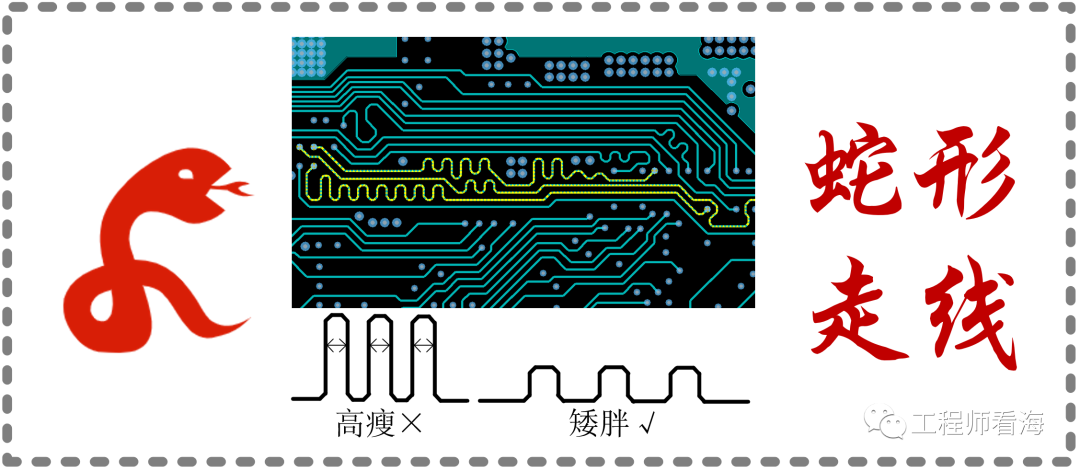

你的蛇行走线，对吗？

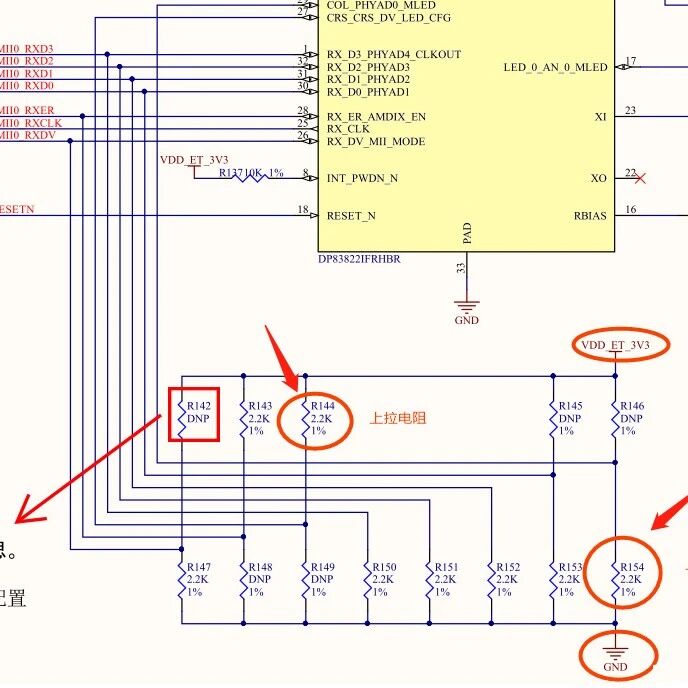

什么是上拉电阻？上拉电阻和下拉电阻都是电阻元器件，所谓上拉电阻就是接电源正极，下拉的就是接负极或地。上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。下拉同理，也是将不确定的信号通过一个电阻钳位在低电平。那么，上拉电阻和下拉电阻的用处和区别分别又是什么呢？一、上拉电阻和下拉电阻是什么上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。而下拉电阻是直接接到地上，接二极管的时候电阻末端是低电平，将不确定的信号通过一个电阻钳位在低电平。上拉是对器件输入电流，下拉是输出电流；强弱只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提供电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。二、上拉电阻和下拉电阻的作用上拉电阻和下拉电阻二者共同的作用是：避免电压的“悬浮”，造成电路的不稳定。上拉电阻：1、概念：将一个不确定的信号，通过一个电阻与电源VCC相连，固定在高电平；2、上拉是对器件注入电流，灌电流；3、当一个接有上拉电阻的IO端口设置为输入状态时，它的常态为高电平。下拉电阻：1、 概念：将一个不确定的信号，通过一个电阻与地GND相连，固定在低电平；2、下拉是从器件输出电流，拉电流；3、当一个接有下拉电阻的IO端口设置为输入状态时，它的常态为低电平。上拉是对器件注入电流，下拉是输出电流，弱强只是上拉电阻的阻值不同，没有什么严格区分，对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。由此可见，电源到器件引脚上的电阻叫上拉电阻，作用是平时使用该引脚为高电平；地（GND）到器件引脚的电阻叫下拉电阻，作用是平时使该引脚为低电平。声明： 声明：本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
