原来磁环的颜色还有这么多讲究

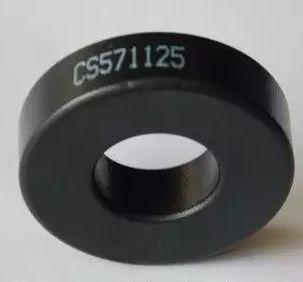

铁硅铝磁环

铁硅铝磁环特点：比铁粉芯损耗更低，良好的DC偏流特性，成本处于铁粉芯和铁镍钼之间，材质导磁率（μ）分别有：26、60、75、90、125铁硅铝的标准色为黑色。

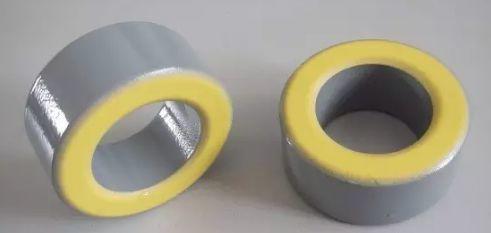

铁粉芯材料一般使用不同的涂装颜色来区分不同的材质,国际采用统一涂色标淮如下:

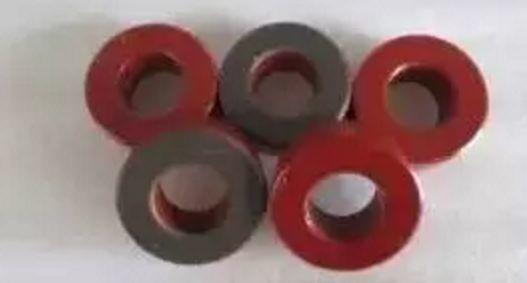

2材: 红色本体,透明(FERRITE本色)底面----这种材料的磁导率低，比其他没有加空隙损耗的材料更能降低操作时的AC通量密度。

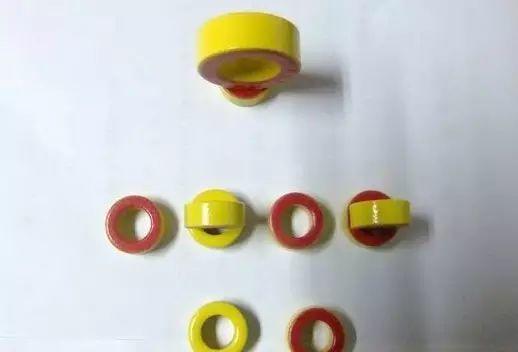

8材: 黄色本体,红色底面---这种材料在高偏流的情况下，磁芯损耗低，并且线性良好，是良好的高频材料，也是最贵的材料。

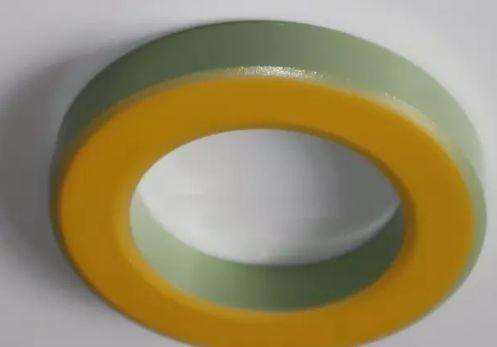

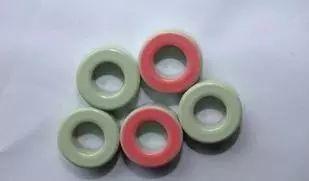

18材: 淡绿色本体,红色底面---这种材料跟8材一样，磁芯损耗低，但是磁导率较高而成本较低，有良好的DC饱和特性。

26材: 黄色本体,白色底面---最为通行的材料，是一种成本效益高的一般用途材料，适合功率转换和线路过滤波等各种广泛用途。

28材：灰色本体，绿色底面---具有良好的线性，低成本和相对低的磁导率，广泛应用与大尺寸的高功率UPS抗流器。

33材：是一种可以替代8材但不昂贵的材料，适用与高频时磁芯损耗不重要的情况，高偏流时线性良好。

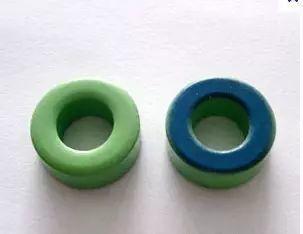

40材：绿色本体，黄色底面---最便宜的材料，其特性与26材颇相似，普遍应用于较大的尺寸。

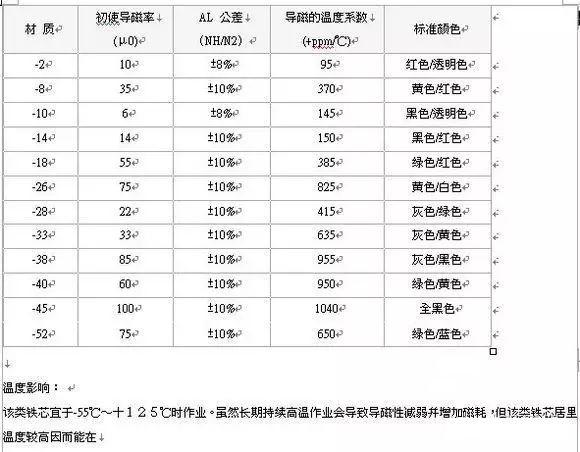

下面为更多磁材的磁导率、公差、磁导率的温度系数、于标准颜色的简表。
