Altium Designer超全封装库(带3D模型),免费分享

12分钟前浏览9
大家好,我是王工。
大家在画板子时候,是不是经常找不到合适的封装,有时候又懒得画
下面给大家分享3个封装库,基本上常用的封装都能找得到,还带3D模型的!

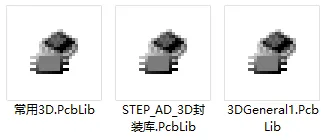

3个文件加起来共1088个封装!大部分都是带3D模型的。

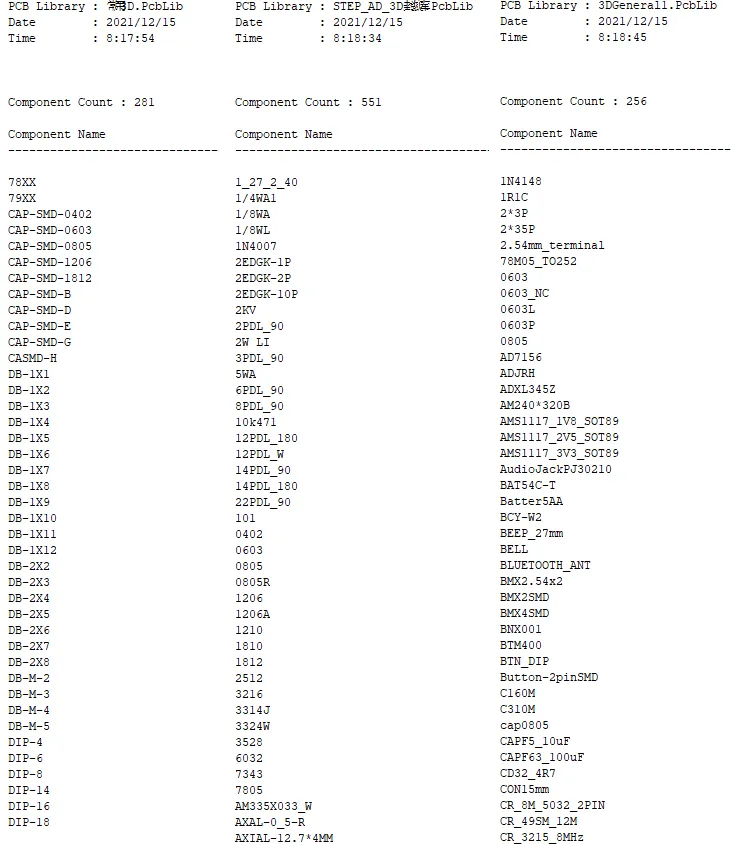

下面放出部分封装的截图,让大家看一下


电阻器的封装(部分)

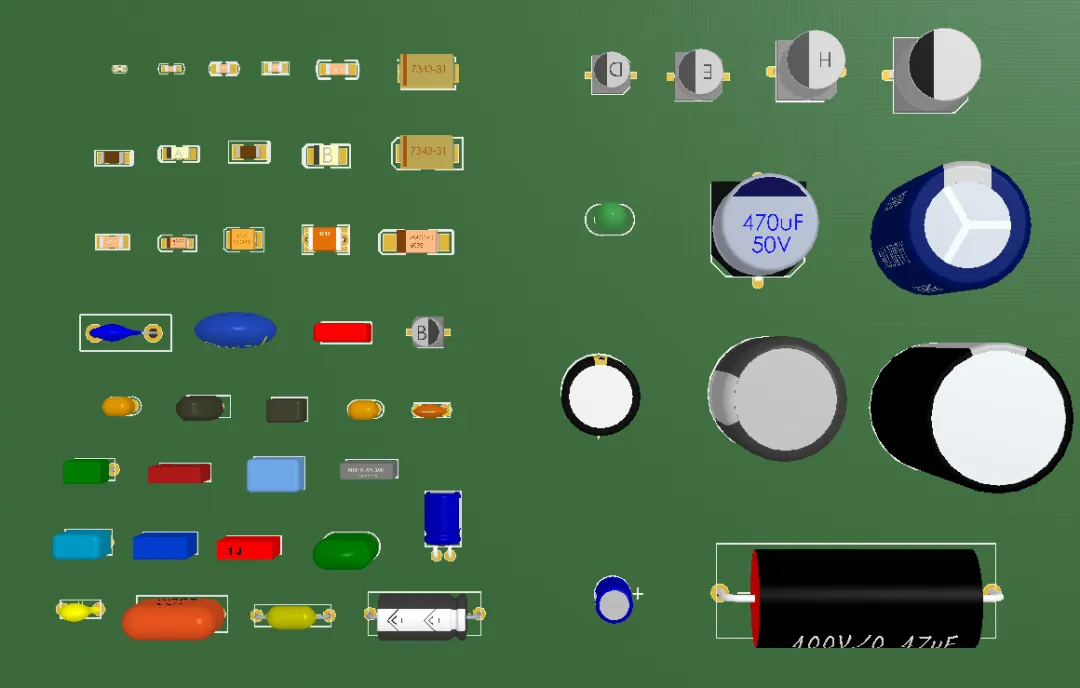

电容器的封装(部分)


接线端子、电源插座的封装(部分)

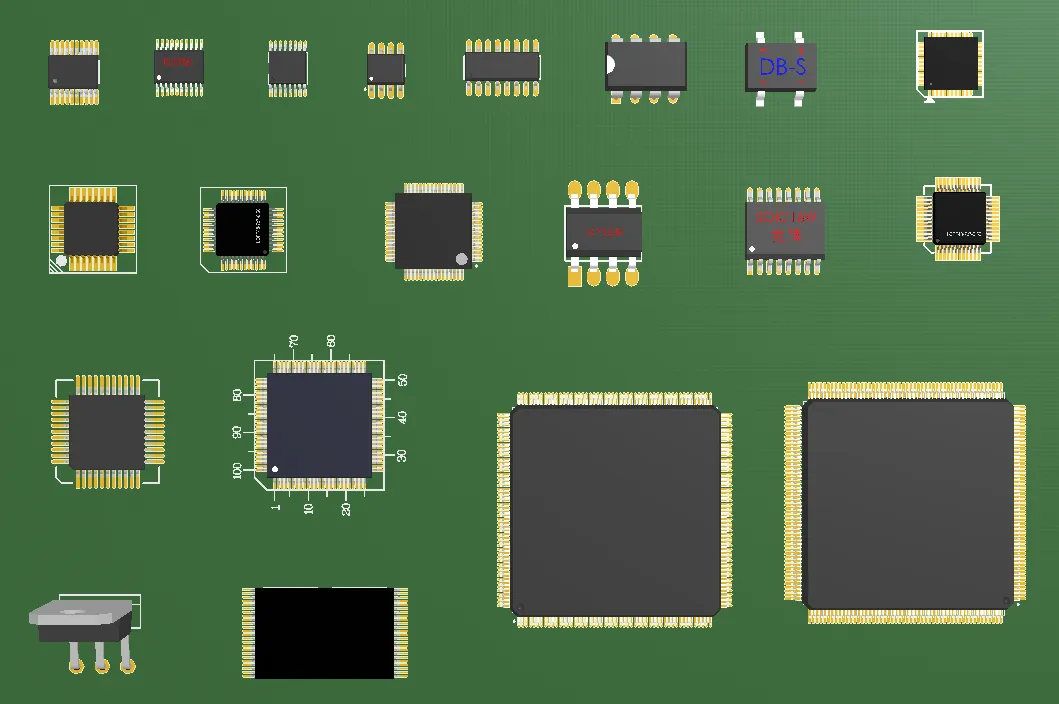

常用IC的封装(部分)

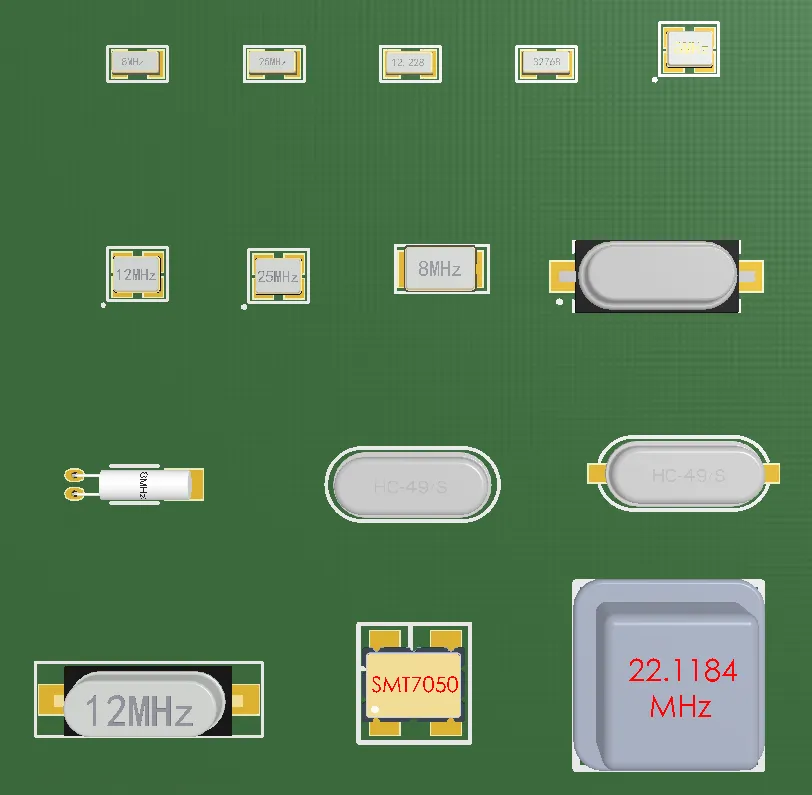

常用晶振的封装(部分)

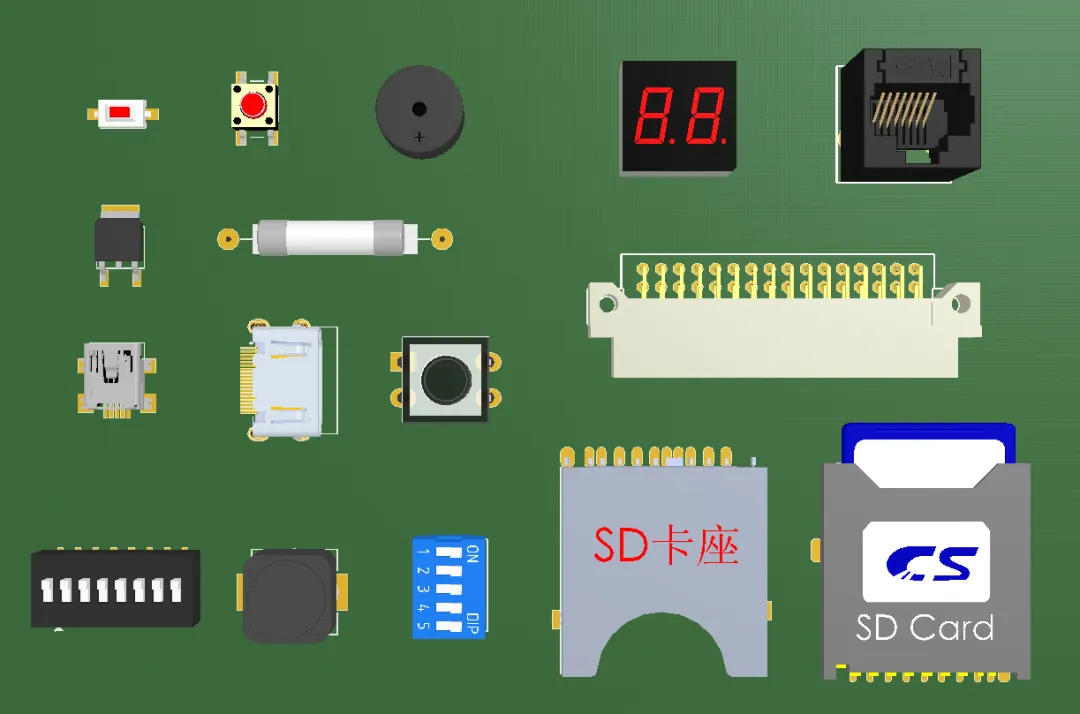

其它封装(部分)
