这个电路该怎么设计？点评几位兄弟的电路图，第四个有点意思
在讲电路之前，我想先说几句。
1、首先感谢大家的评论，朋友圈差不多40来个兄弟在评论区给出意见，有几个群里也在讨论，还有几个兄弟把图发给我，一起琢磨。不管有没有实现功能，这种自我思考的过程是挺有意思的。
2、做硬件电路，真的是要靠积累，没有成千上万个细节是做不好硬件的，所以都说硬件靠经验，不是没有道理的。
3、本文的总结是好几个兄弟提出来的，希望能够收集大家的意见，看看别人是怎么想的，也希望能从中学到一点东西，一起学习，共同进步。
以下进入正题

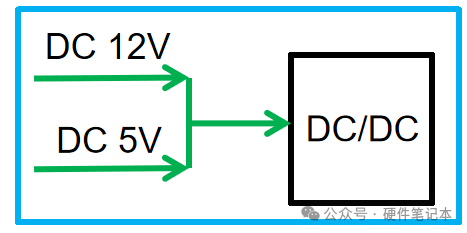

1、只有DC12V输入时，电路正常工作；
2、只有DC5V输入时，电路正常工作；
3、当同时输入DC12V和DC5V时，电路正常工作，且5V电压不能影响12V电压源，12V电压也不能影响5V电压源。

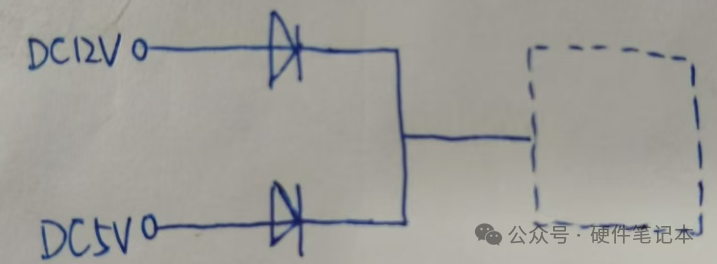

很多兄弟就会想：这个简单，其实就是防反接，不是二极管就是MOS管，像上图那样最简单。因为客户需求电流比较大（max=8A），所以最好不要串二极管，不然二极管的功耗会很大，也可以选一个功率大些的二极管，但体积肯定很大，受限于功耗和板框大小，所以二极管不考虑。
总之，要设计一个最简单的电路，但是要实现功能，用的元件最少，最可靠，这样的产品才有竞争力。
电路点评：

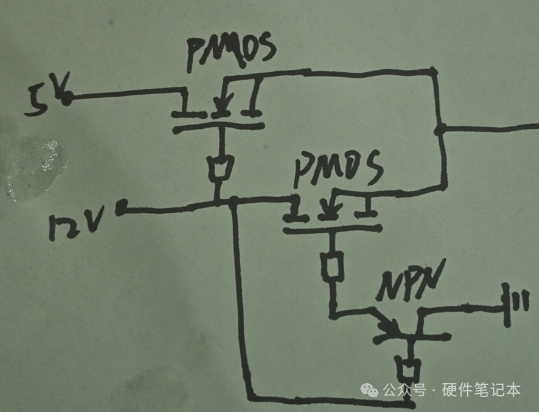

电路1
这位兄弟应该是想通过控制三极管的通断，进而控制PMOS的通断。图中三极管画错了，NPN画成了PNP，且发射极应该连接在GND。
当DC12V输入时，NPN三极管导通，引起PMOS导通，12V输出。因为DC12V输入，所以5V串联的PMOS不通，同时体二极管会阻止12V灌入，5V接口无电压流入。
当5V输入时，通过PMOS体二极管输出，PMOS本身是无法导通的，所以全部电流流过体二极管，要知道体二极管流过的电流是有限的，这个是有点问题的。
当两组电压同时输入时，5V电压串联的PMOS也是无法开通的。

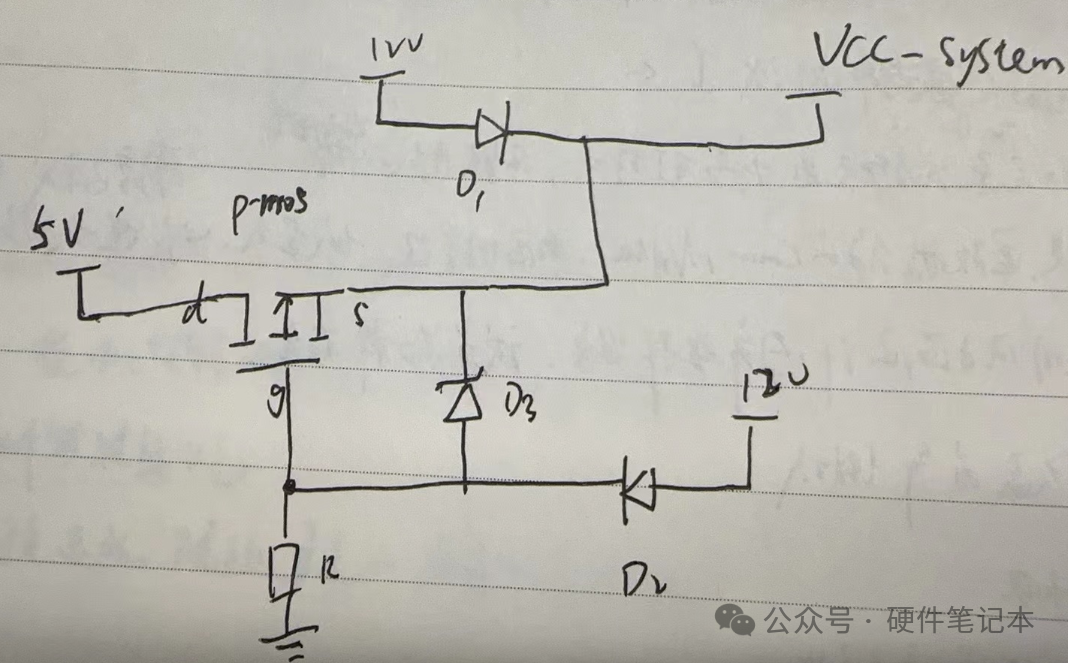

电路2
当DC12V输入时，顺着二极管直接就输出。且12V连接到PMOS栅极，栅极被拉高，PMOS关断，体二极管会阻止12V灌入，5V接口无电压流入。
当DC5V输入时，PMOS开通，5V电压输出，由于D1的存在不会倒灌进去DC12V接口。
当两组电压同时输入时，5V电压关断，PMOS的体二极管挡住12V过不来。
图中二极管D3，我觉得是多余的，而且会将PMOS的GS电压钳位在0.7V，导致管子无法开通。

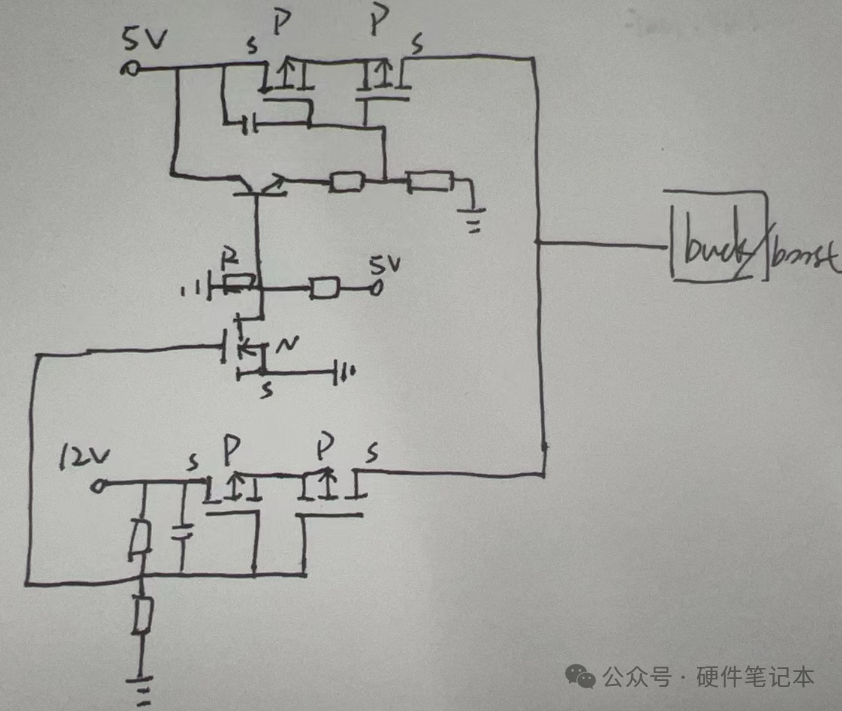

电路3
乍一看，这个电路感觉有点复杂，用了5个MOS管。三种情况供电，两组电压各自回路上的PMOS都会自动打开，因为栅极直接到地，都会形成倒灌，所以这个功能没有实现。

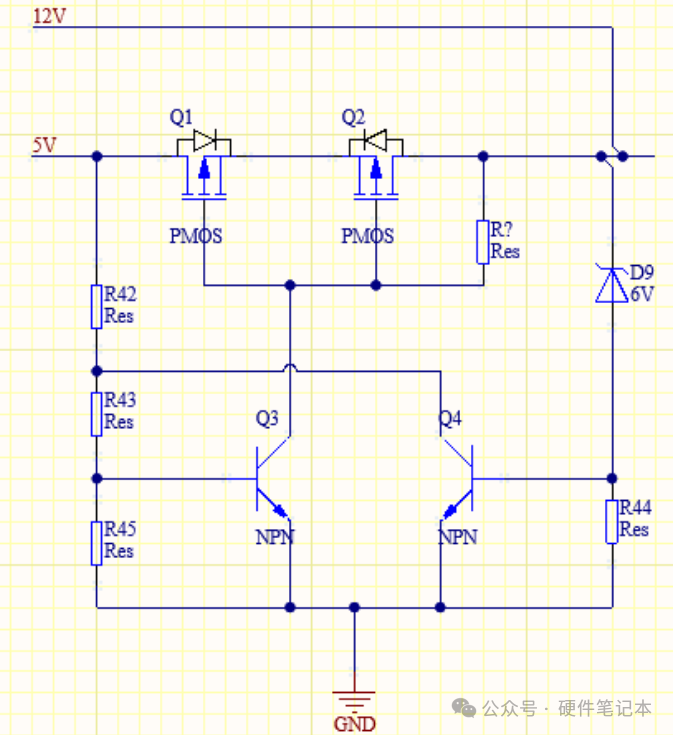

电路4
这个兄弟设计的电路挺好玩的，巧妙的用了一个6V的稳压二极管，这个二极管的作用很大，给人一种不一样的感觉，很有意思。
当DC12V和5V同时输入时，稳压二极管D9导通，三极管Q4基极就有了电压（＞0.7V），Q4导通，这时三极管Q3的基极电压就会拉低，Q3截止，进而Q1，Q2截止，5V断开，同时体二极管会阻止12V的倒灌。
简单说，就是两组电压同时输入时，会断开5V，自动选择高端电压DC12V供电。
但是该电路有一个弊端和一个不确定性。
弊端：只有5V供电时，12V接口也会有5V电压。
不确定性：当先插上5V后，再插入12V时，12V可能会直接倒灌入5V电压。怎么讲？12V上电后，路径12V→D9→Q4，这个回路会把5V拉低从而使两个MOS截止。如果在截止前12V过来，就会直接倒灌入5V电压源。

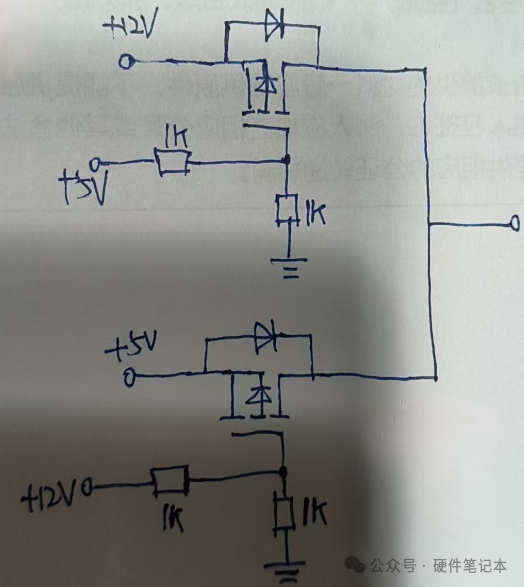

电路5
这位兄弟设计的电路，按理说应该可以达到要求，电路简单。

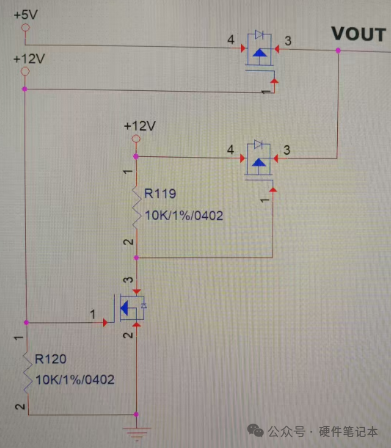

电路6

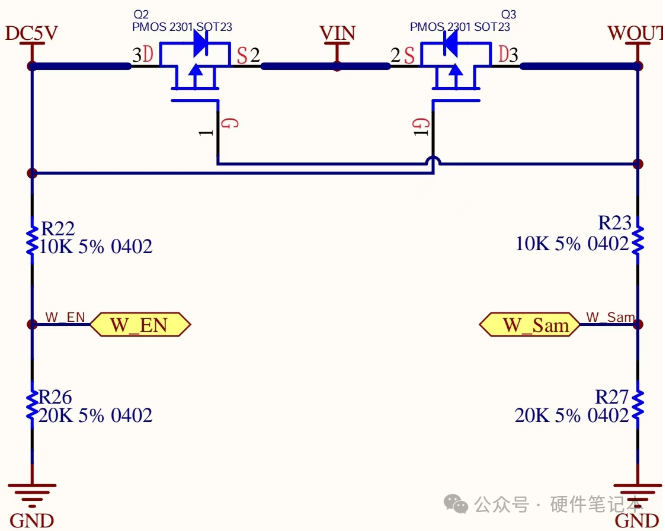

电路7
这位兄弟的电路据说已经量产了千万次以上，完全没问题，稍加修改，几乎跟我的电路一样。

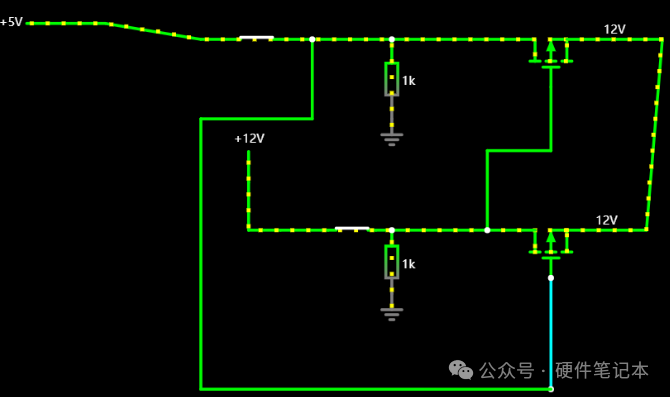

电路8
这是我那天在地铁上，无意想到的另一个电路，思路跟上一个电路差不多，大家可自行分析，如果有疑问，欢迎一起讨论。

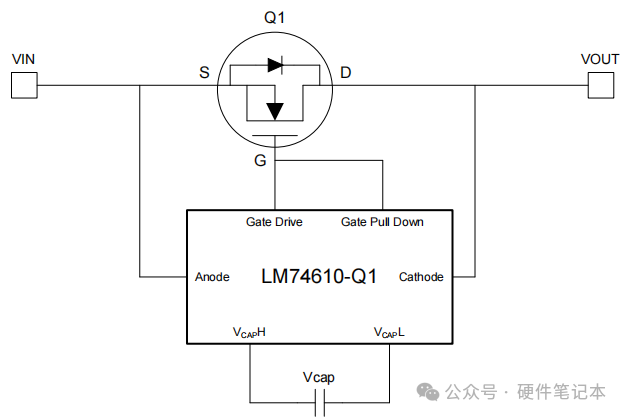

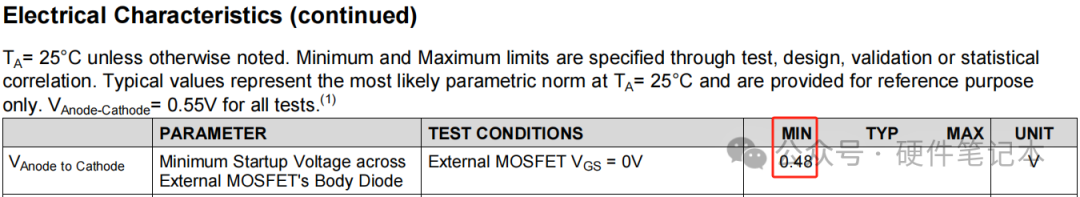

电路9
