CATIA软件许可解析.[CATIA知识点].

哈喽小伙伴们,今天聊一下CATIA软件的许可,无论您使用的是正式版还是教育版本,下面提到的内容,不妨都简单了解一下(商业使用,请购买正式许可).

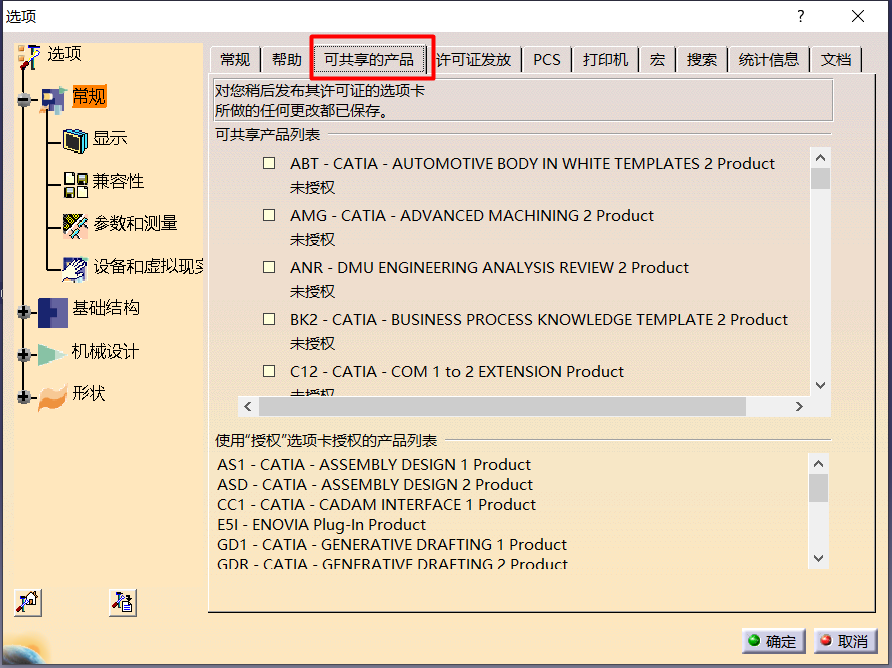

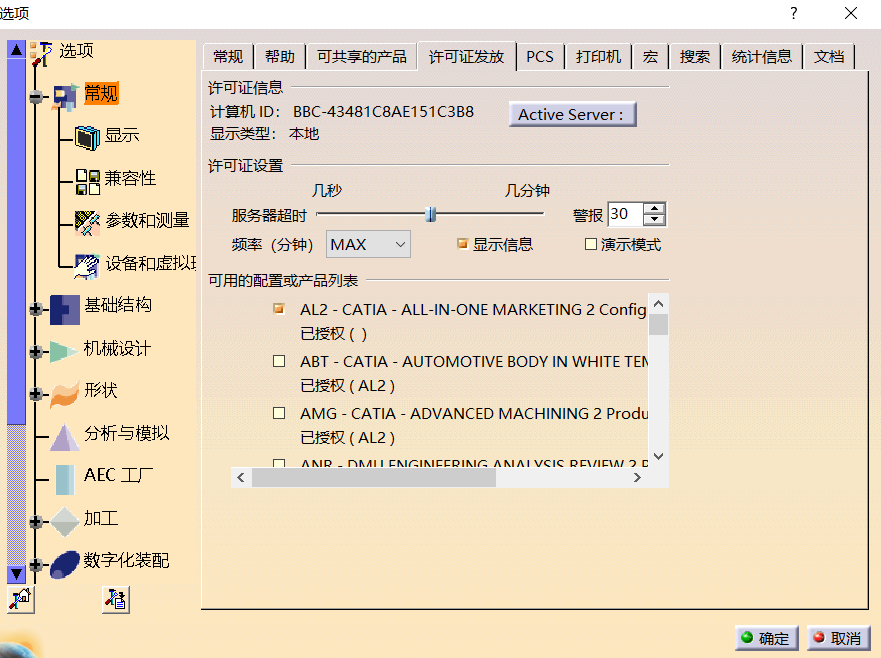

我们可以通过工具,选项,常规,许可证发放选项卡进入到上图界面,如果企业购买了相关的权限,我们可以在这个界面下去勾选抓取对应的许可证,重启软件后就可以进入到对应的模块进行相关工作.值得说明的是我们也可以在如下可共享的产品选项卡下去抓取许可而不必重启软件,这个选项卡下的抓取是"动态"的,即随用随抓,随抓随放.

许可的类型可以分为单许可和打包许可:单许可又分为基础许可(如ASD装配设计,PDG零件设计等)和高级许可(如SPA空间分析,FTA三维标注,KWA知识顾问等).打包许可分为基础配置(MD2,HD2)和高级配置(如CV2,RE等)以及通用配置(AL2,AL3等配置包).

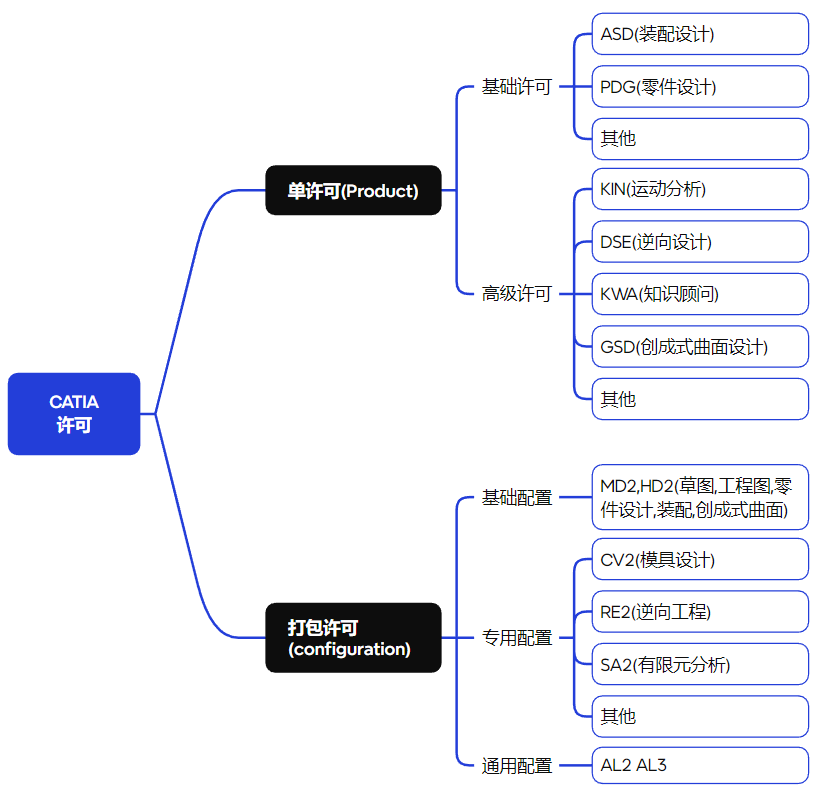

▼ CATIA许可分类

单许可的名称带有Product字样,打包许可带有configuration字样.企业购买许可时不可以脱离打包许可只购买单许可,通常建议企业优先购买许可配置包(打包许可),低级的许可通常集成到配置包中作为基础配置(如ASD CC1 GDR ID1 IG1 PDG),在此基础上再根据自身需求加购其他高级许可(例如KIN运动仿真, FSS自由样式, DSE逆向曲面等..).初级的许可配置HD2,MD2对应五大基础设计模块(草图,零件设计,创成式曲面设计,工程图,装配体设计),一般制造企业没有特殊需求只购买低级配置包即可满足日常工作,对于一些其他特殊行业,比如逆向工程,创意造型,人机工程,自由风格等都需要购买专用许可,例如逆向工程reverse engineering对应打包许可 RE2,或者在基础配置包MD2基础上额外购买附加逆向专用高级许可(DSE+QSR).如果企业预算充足,可以直接购买AL3等其他内容相对丰富的打包许可.

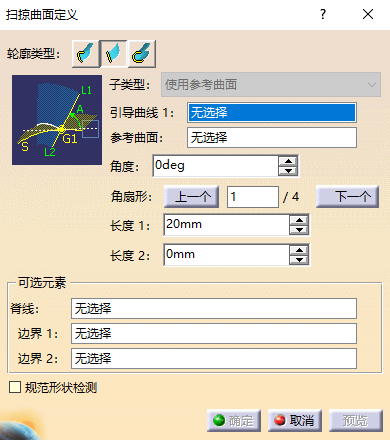

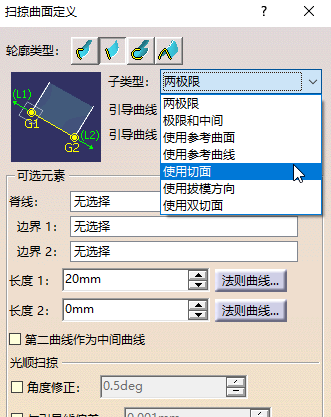

达索在许可分配创意方面下足了功夫,甚至连转数据STP格式都需要单独的购买一个ST1许可,达索工程师笑着说"今晚又可以加鸡腿了".而基础的MD2(Mechanical Design)和HD2(Hybrid Design)配置包也有一定区别(虽然他们集成的设计模块完全一致),HD2属于加强版的MD2,其打包配置中多了一个GSD许可,HD2模块集成了创成式外形设计模块高级命令,比如多重提取(multi_extract),移除面,中间面,适应性扫略等命令.MD2许可同时把曲面设计中的一些命令进行了阉 割,这一点在扫略(sweep)命令上体现更突出,且看下图,对比MD2许可,HD2扫略曲线命令的轮廓类型多了一种,并且对应每一个轮廓类型,其子类型也更丰满.某种角度来说,这些子类型也默默主导着CATIA的生产力,所以达索的许可开发者指望通过这种区分来加鸡腿也可以理解了.

对于经常使用教育版的朋友,说的就是朋友你.可能对上面的内容不是那么感兴趣,那么下面的内容或许值得一看,尤其对于刚开始使用CATIA软件的朋友.当我们安装完软件之后,是不能直接去使用的,通常我们需要去根据自身需求选择需要配置的许可证.但是许可并不是选的越多越好,以下是关于一些特殊许可的解释.

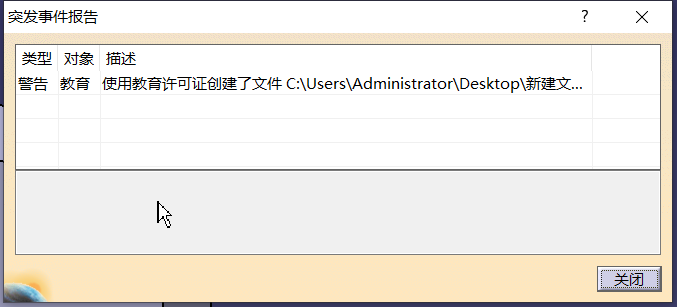

1.需要注意以下三个是教育类许可,这几个是设置为学生模式，选了(ED2)的话CATIA界面左上角就会多了学生版这几个字，而且自己做的图，别人打开都会看到提示:使用教育许可证创建了文件,如下图所示 :
DIC - CATIA - ACADEMIC DISCOVER 2 Configuration
ED2 - CATIA - EDUCATIONAL HEAT 2 Configuration
EX2 - CATIA - Educational Heat EAR 2 Configuration
will start your CATIA as Student Version

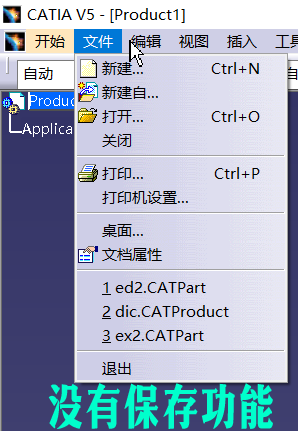

2.I3D能够让学员在数模上进行练习而不改变原图,选中这个许可就失去保存数据的功能,如下图所示,如果你不想做了半天的数据无法被保存而加班到深夜夜,那么需要注意了!
I3D - CATIA - 3D INSIGHT 2 Configuration      3D 洞察2构型

综上所述：为了正常使用，不选  DIC、ED2、EX2、I3D。
