螺栓组协同分担载荷的计算方法！仿真靠谱吗？

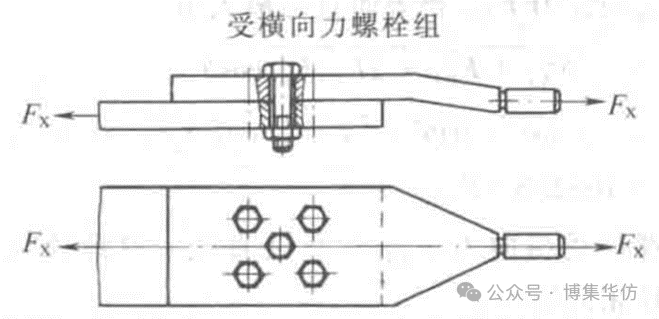

当螺栓组受横力时，无论是预紧力螺栓还是铰制孔螺栓，理论计算公式都会假定每个螺栓的剪力是一样的。



这种假设很显然与现实不符，但我知道兄弟们一直是这么用的，所以我一直和兄弟们说，理论计算公式也有误差，要理性看待。

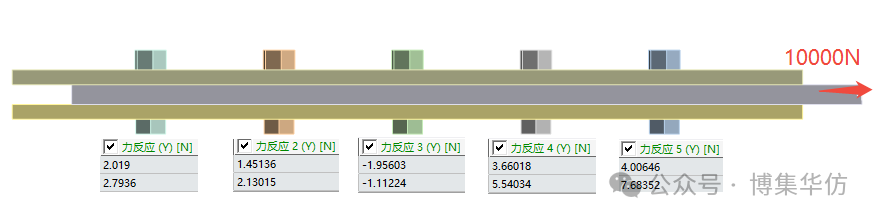

对于预紧力螺栓，10000N横力基本全部由摩擦力承担：

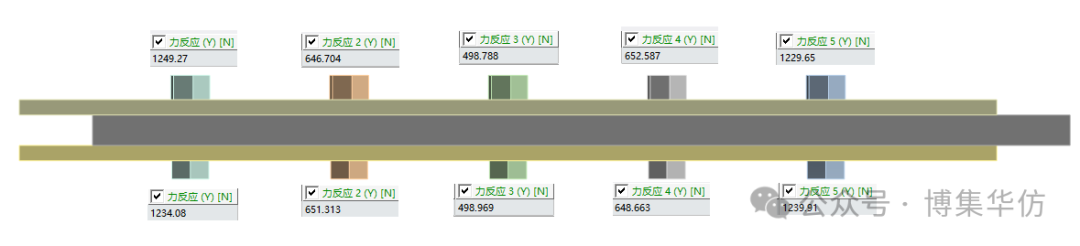

对于铰制孔螺栓，螺栓分担10000N横力也不是均分：

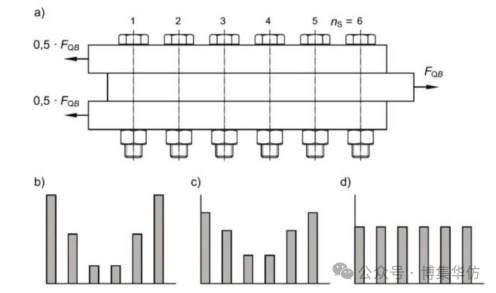

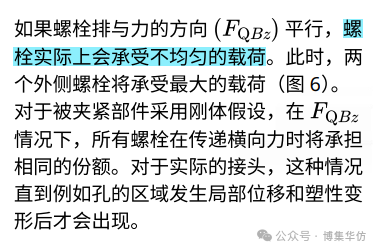

当然，不用我去验证，已有公开研究资料：

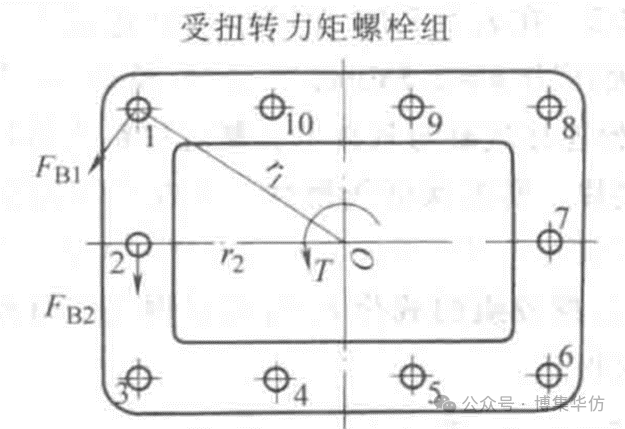

当螺栓组受扭矩时。对于预紧力螺栓，假设每个螺栓的剪力是一样的；对于铰制孔螺栓，螺栓的剪力与其到中心的距离成正比。



对于预紧力螺栓，为什么会假设螺栓的剪力是一样的？笔者的理解是，反正扭矩大部分或全部是由摩擦力矩承担的。

对于铰制孔螺栓，螺栓的剪力与其到中心的距离成正比与事实基本相符。

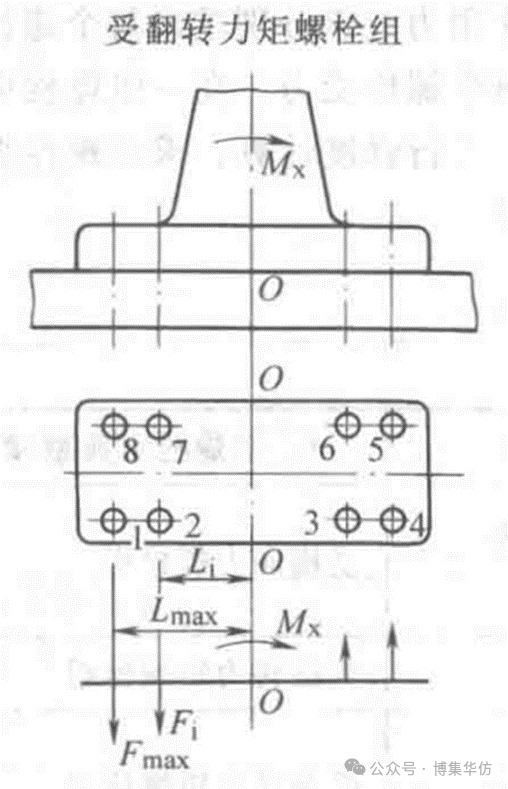

当螺栓组受翻转力矩时，翻转中心的位置其实是不固定的，和相对刚度有关。

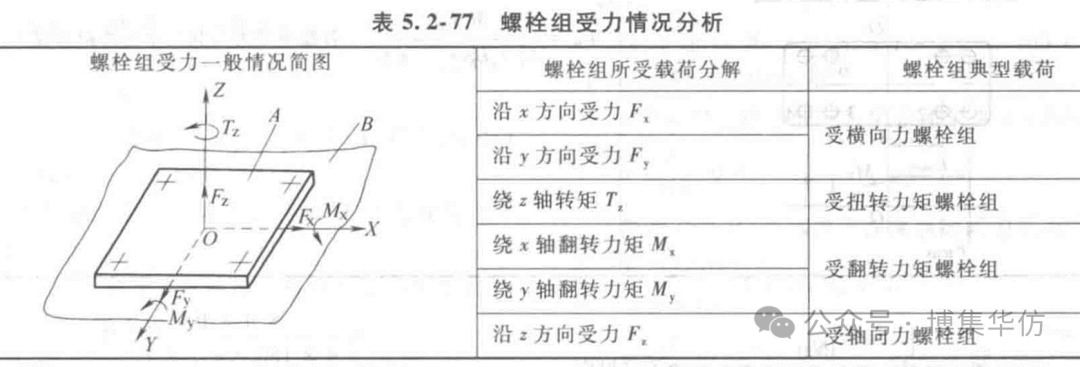

在机械设计手册中，假定为形心，这也是不准确的。
