绝对坦诚！我精通ANSYS接触设置的学习方法！

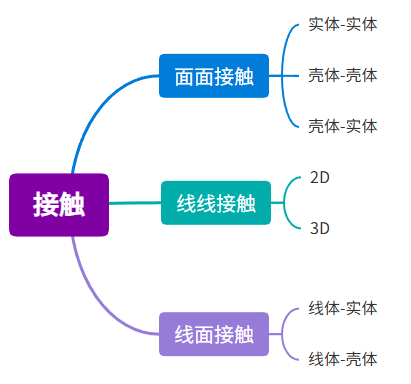

在各类接触中，面面接触最常见，主要涉及CONTA174单元。本文详解CONTA174单元的关键选项。





在Workbench界面中，几何修改的界面处理的选项影响以上两个单元关键选项。



圆柱面与平面建立摩擦接触，界面处理设置为调整接触，其他接触属性全部为默认。求解结果如下图所示：





导出APDL脚本，部分截图如下：

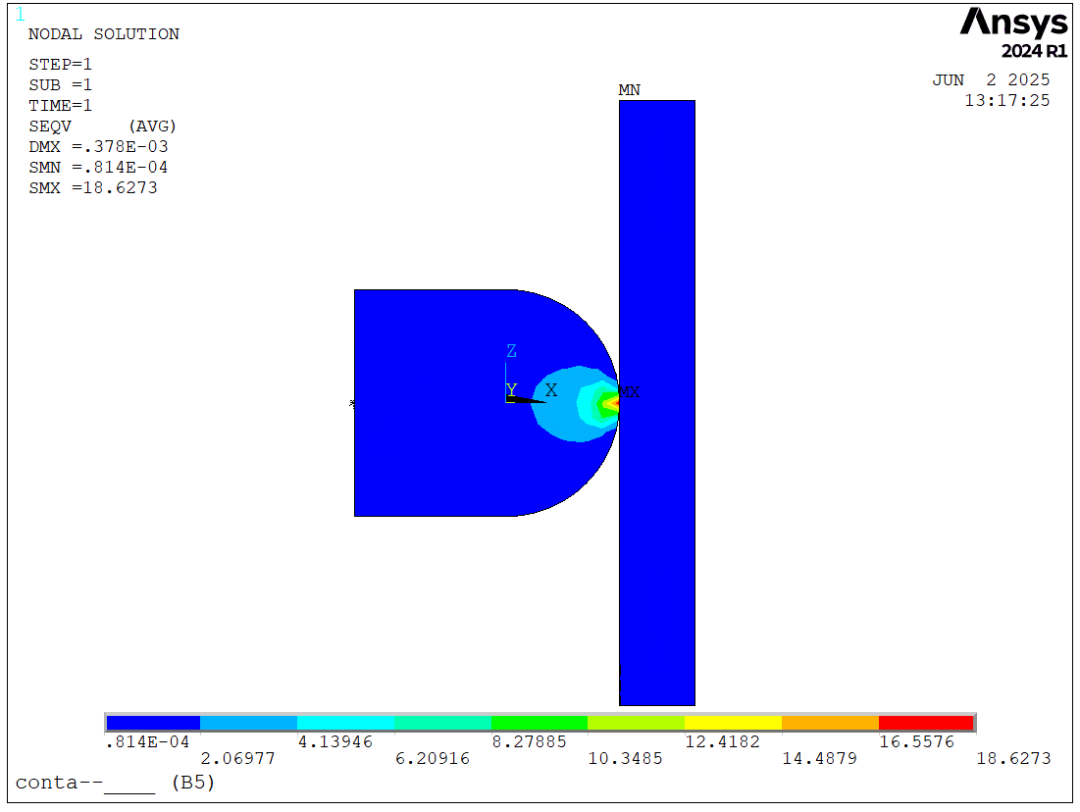

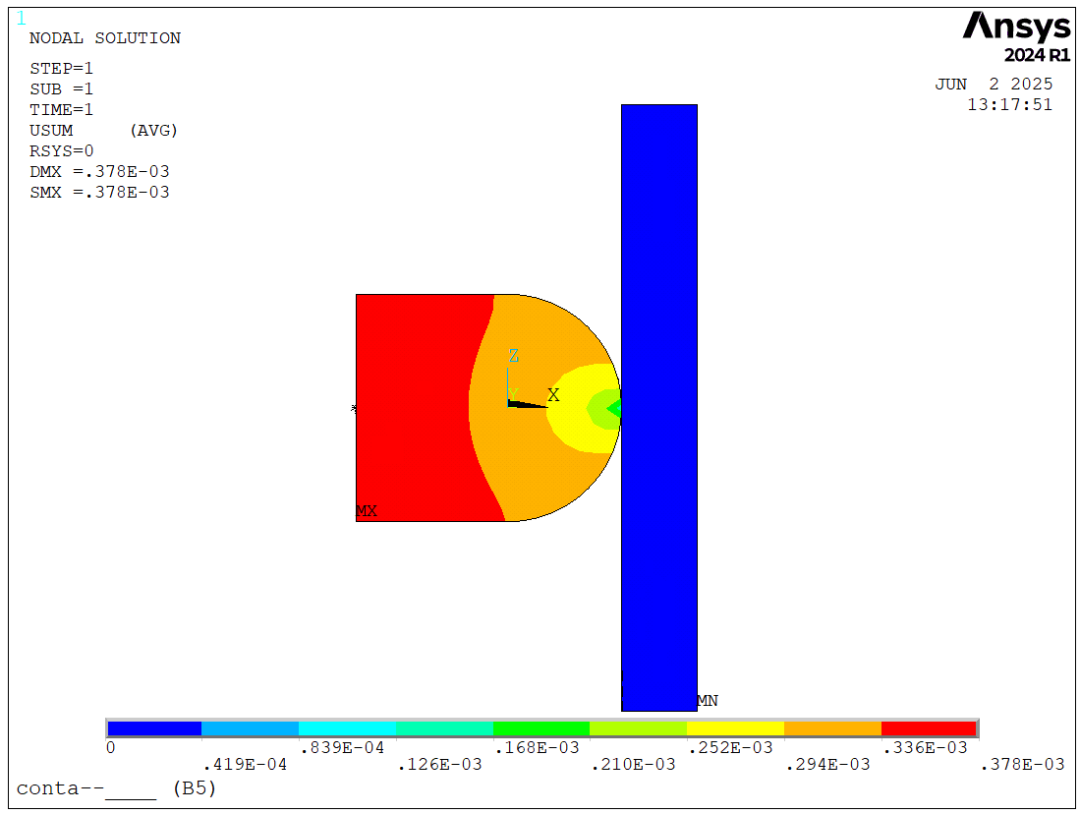

导入APDL脚本到MAPDL界面，求解结果如下：





大部分读者都知道，调整接触意味着忽略接触穿透和间隙，强制初始接触状态为闭合。

当keyopt(9)为1时，即为忽略接触穿透和间隙。但为什么还需要设置keyopt(5)呢？





笔者通过尝试发现：

1）当keyopt(5)=2，求解失败；

2）当keyopt(5)=1或3，求解结果一致；

3）当keyopt(5)=0或1，求解结果不一致；

换言之，keyopt(5)=1不可缺少。

基于三个基本事实：

1）Workbench界面比ANSYS经典界面好学好用；

2）ANSYS经典界面比Workbench界面全面深入；

3）官方帮助文档虽然全面深入，但内容太丰富；

笔者提供一个学习建议：

1）在掌握Workbench界面的基础上，导出APDL脚本；

2）根据脚本信息，查找官方帮助文档对应说明；

3）导入APDL脚本到经典界面，查看对应选项；

以上建议达到如下效果：

1）深入理解Workbench界面；

2）有目的的学习官方帮助文档；

3）顺便熟悉ANSYS经典界面；

笔者认为这种学习方法，非常有利于提升用户的软件水平，希望兄弟们积极采纳。
