旋转机械动力学- 实体单元与梁单元对比分析

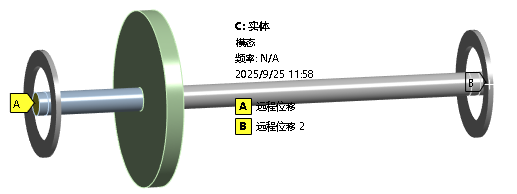

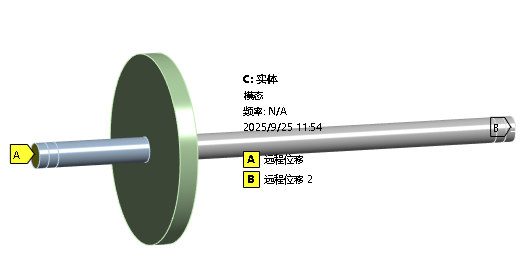

约束转子两个端点的三个平移自由度和绕轴自转自由度。



模态频率如下图所示：

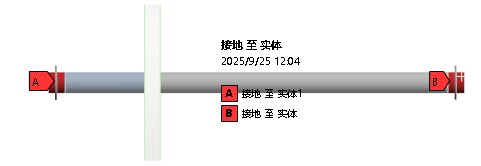

约束转子两个端点的轴向自由度和绕轴自转自由度，在轴颈中间定义轴承连接。

模态频率如下图所示：

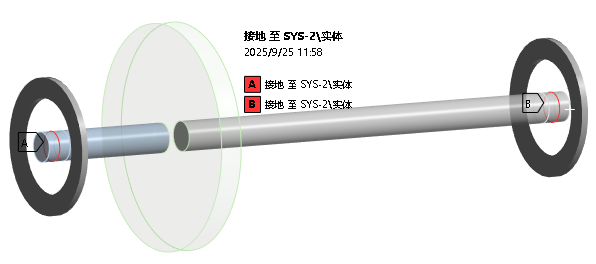

约束转子两个端点的轴向自由度和绕轴自转自由度，在整个轴颈定义轴承连接。

模态频率如下图所示：



总结：在轴颈中间或整个轴颈定义轴承连接，对扭转模态频率影响较大，对弯曲模态频率影响很小。

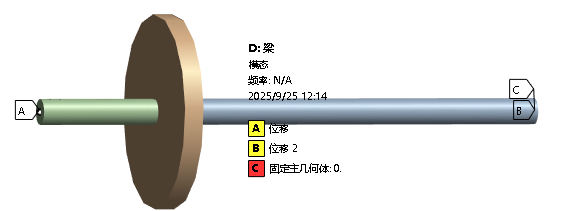

实体单元与梁单元分析结果对比：

1）实体单元结果与梁单元结果存在一定的区别。

2）定义轴承连接，选择整个轴颈或轴颈中央，对分析结果影响不大。

实际上，对扭转模态的影响主要取决于轴承连接的设置，并非选择范围的大小。如下,一样的范围，不一样的设置，模态频率结果不一样：

那么，到底是什么属性影响模态频率结果呢，我们下次揭晓答案。
