碳胶相对电池性能的影响

10月前浏览406
锂离子电池极片涂层由以下几个部分组成:(1)活性物质颗粒,在电化学过程中主要脱出或嵌入锂离子;(2)导电剂与聚合物粘结剂相互混合的碳胶相,它们分布在活性物质颗粒之间,相互连通形成三维网络结构,粘结剂使活性物质颗粒粘结在一起,导电三维网络是极片内部电子传输的主要通道;(3)固体相之间的微观孔隙空间,这些孔洞也相互贯通,填充满电解液,孔隙内的电解液相是极片内部锂离子传输的主要通道。


碳胶相微观结构特征

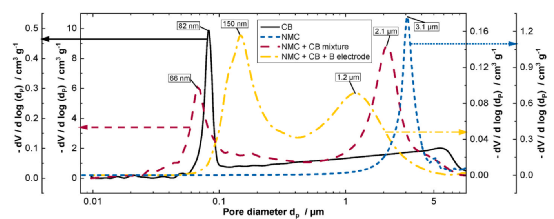

孔隙是锂离子电池极片涂层重要的结构特征,其被填充满电解液,成为锂离子传输的主要通道。如图1所示,电池极片中一般存在多种尺度的孔隙:(1)活性物质颗粒之间的微米级孔隙,如图1中蓝色虚线所示,孔径分布峰值为3.1μm;(2)导电剂和粘结剂混合相内部的纳米-亚微米级,导电剂孔径分布如图1中黑色实线所示,孔径分布峰值为82nm;(3)活性颗粒裂纹等内部孔隙。正极NMC颗粒和导电剂混合物的孔径分布如图1中红色虚线所示,表现出66nm和2.1μm两个峰值;正极NMC、导电剂和粘结剂组成的电极如图1中黄色虚线所示,孔径分布表现出150nm和1.2μm两个峰值。因此,电极涂层的孔隙率εC可以分为两个部分:活性颗粒形成的孔隙εC,NMC碳胶相内部的孔隙εC,CB


多孔结构的碳胶相分布特征也是非常重要的一方面导电剂需要形成三维连通的导电网络传递电子,同时孔隙内吸收电解液,成为锂离子传输的通道。如图2所示碳胶相分散差团聚成大颗粒时,内部孔隙率会比较高碳胶相分散太高,颗粒尺寸减小,内部孔隙率降低,长程连通性变差。只有碳胶相处于合适的分散状态,电池性能才最优。

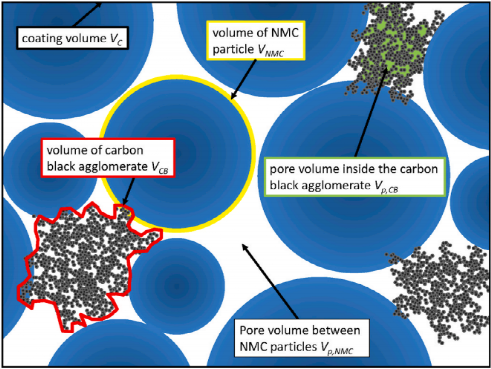

图1  锂离子电池电极涂层孔隙孔径分布微观结构示意图

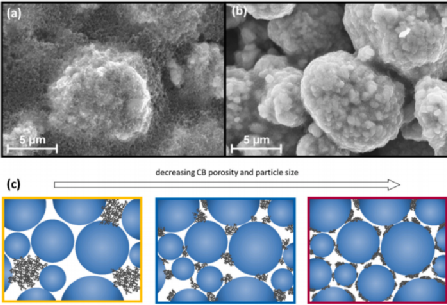

2  NMC正极SEM形貌:(a碳胶相大颗粒团聚,(b碳胶相充分分散;(c碳胶相分布状态示意图


碳胶相内部孔隙率的测试与计算

电极采用压汞法测试孔隙率和孔径分布,压汞测试分别采用低压法和高压法,低压达到1.31bar,高压达到1517bar,对应孔径为300μm-10nm。孔径和整体孔隙率通过以下公式计算:

       公式1

         公式2

式中dp为孔径,γ为汞Hg的表面张力(0.48 N/m)、θ为汞Hg的接触角(140°),p为测试加压压力,εC电极涂层整体的孔隙率,VHg压入汞的体积,VS为样品的体积,VCC集流体的体积,VP孔隙体积,VC电极涂层的整体体积


电极涂层的孔隙率εC可以分为两个部分:活性颗粒形成的孔隙εC,NMC碳胶相内部的孔隙εC,CB

 公式3

   公式4

式中,V表示体积,下标C表示电极涂层,p表示孔隙pore,NMC表示活性颗粒,CB表示碳胶相。把公式4带入公式1得到公式5:

  公式5


根据压汞测试数据活性材料真密度,有:

  公式6

  公式7

式中,Cv,NMC表示涂层中活性颗粒的体积浓度,Cv,NMC表示活性颗粒的质量百分比,𝝆S,NMC表示活性材料晶格密度,NMC111为4.62 g/cm3,NMC622为4.75 g/cm3𝝆C,Hg通过压汞法测试数据根据公式7计算,mC、VC分别为电极涂层的质量体积,测试样品的质量mS体积VS减去集流体的质量Mcc*As和体积Vcc算,Mcc是集流体的面密度,As是样品截面积。最终,碳胶相内的孔隙率为:

  公式8


控制碳胶相分布状态分散工艺

为了控制电极涂层中碳胶相的微观分布状态,粉末分散工艺非常关键。其中,采用高强度干粉混合工艺可以改善浆料和电池特性,图3为高强度剪切混合设备Nobilta™结构示意图,搅拌拐和壁的间隙3mm,内外壁之间有一层水套冷却高速分散中产生热量导致的温升。

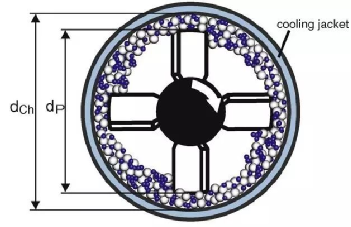

3  高强度剪切混合设备Nobilta示意图


高强度的干粉剪切分散具有两个方面的作用:一方面,高的剪切力能够使导电剂团聚体充分破碎分散,另一方面,高速分散作用下,干粉搅拌能够实现微观上的混合,在较大的活物质颗粒表面沉积形成一层由细小的分散开的导电剂沉积层,从而形成良好的导电网络。但是,如果强度太高,或者时间太长,导电剂粉碎成细小颗粒,虽然增加了导电剂与活物质之间的接触和分散效果,但是破坏了导电剂网络的长距离导电性能,所制备的极片电阻会增加,相应的电池性能反而会变差。如图4所示,工艺A是干粉混合后再加入溶剂稀释制备的浆料,随着干粉高速分散时间延长和转速增加,导电剂分散度越高,颗粒尺寸减小,内部的孔隙率降低。工艺B为高速剪切分散工艺,随着分散转速增加,碳胶相内部孔隙率降低。

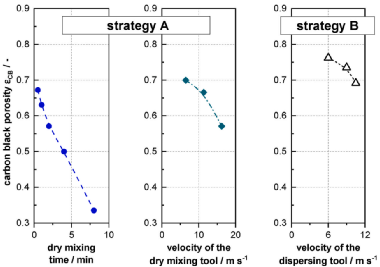

图4  分散工艺参数对碳胶相内部孔隙率的影响


碳胶相内部孔隙率电极机械电化学性能的影响

通过分散工艺控制碳胶相分布状态,制备了不同的电极。采用压痕法研究电极的机械性能。如图5所示,三种不同转速下干粉高速分散制备的电极,碳胶相分散性越高,内部孔隙率越低。随着孔隙率降低,塑性变形能降低,结合强度升高。

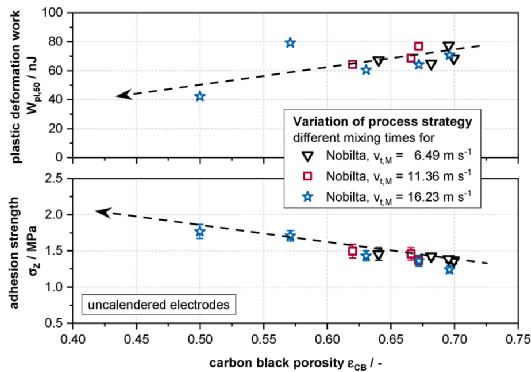

图5  碳胶相内部孔隙率对电极塑性变形和结合强度的影响


随着高速分散输入能量越高(分散时间越长或转速越高)碳胶相分散性越好,内部孔隙率越低。如图6所示,从右往左看,随着碳胶相内部孔隙率降低(分散性越好),电极电阻先降低,孔隙率达到65%~70%时,电阻最低,继续降低孔隙率,导电剂太分散,破坏了长程导电网络,电阻逐步升高。根据0.1C的放电容量计算5C下的放电容量损失(公式见图6内部图),放电容量损失电极电阻具有对应关系

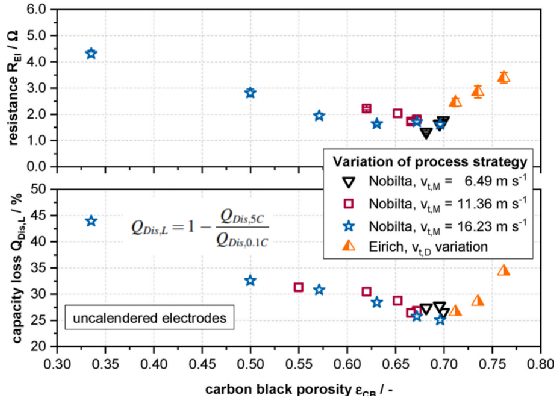

图6  碳胶相内部孔隙率对电极电阻和放电容量损失率的影响


总之,锂离子电池的导电剂是非常重要的,导电剂材料本身的设计与制备,导电剂的利用技术,如配方、分散工艺等都需要开展研究工作,充分发挥其作用,才能提升电池性能。


参考文献:Julian K. Mayer, Henrike Bockholt, Arno Kwade, Inner carbon black porosity as characteristic parameter for the microstructure of lithium-ion electrodes and its effect on physical and electrochemical properties, Journal of Power Sources,Volume 529, 2022, 231259.
