工程师实用指南:随机振动PSD曲线解读

3天前浏览8

随机振动简介


由于机械环境对设备的不同作用,我们可以把机械环境分为周期振动、非周期干扰(碰撞、冲击)、离心加速度、随机振动。对于咱们这帮结构的,振动听的早就磨出茧子了。今天我们先来聊聊随机振动。
根据《电子设备结构设计原理》一书的定义,随机振动是指机械力的无规则运动对设备产生的振动干扰。随机振动在数学分析上不能用确切的函数来表示,只能用概率和统计的方法来描述其规律。随机振动主要是外力的随机性引起的,例如,路面的凹凸不平使汽车产生随机振动,大气湍流使机翼产生随机振动,海浪使船舶产生随机振动以及火箭点火时由于燃烧不均匀引起部件的随机振动等等。
在随机振动中一般采用PSD(power spectral power)功率谱密度作为结构的激励输入,它体现了频域内随机振动过程中各频率成分上的统计特性。其单位是g2/Hz。

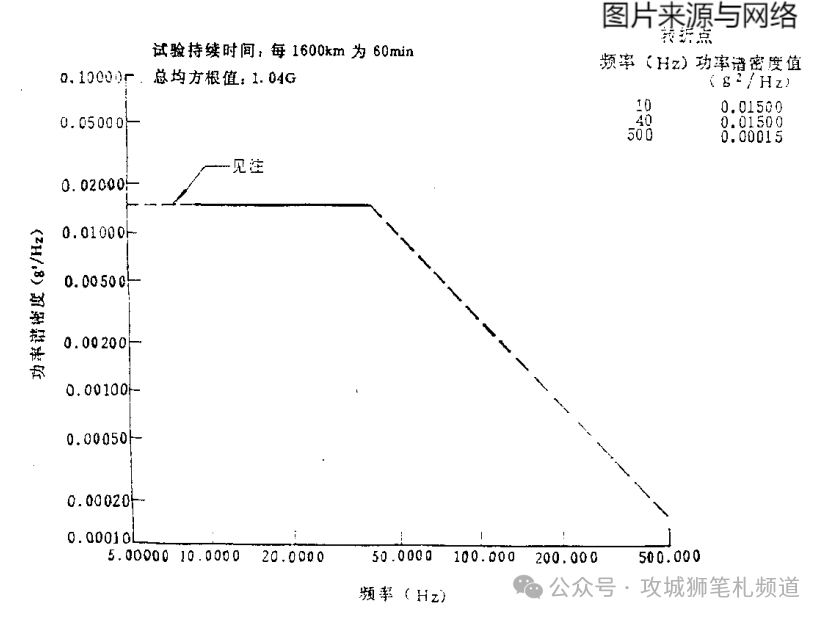

GJB150.16A对公路运输、舰载、机载环境等的振动试验做出了要求。有一些振动环境谱型是给出了曲线拐点坐标,可以很容易画出曲线,比如车载振动环境。但有些振动环境谱型则是给出了对数坐标系下的直线斜率,需要进行计算才可以解读出曲线。


PSD曲线解读

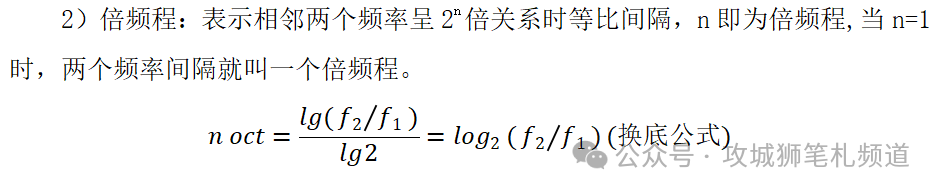

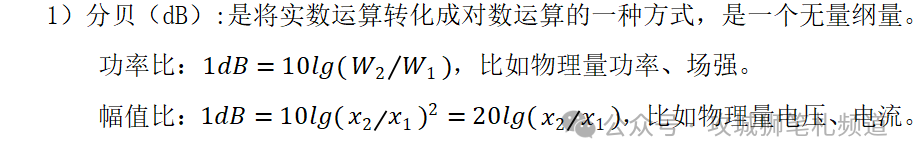

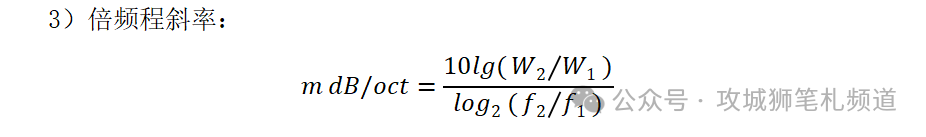

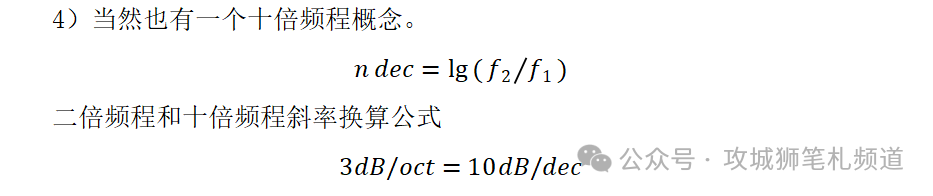

首先介绍几个概念:
这里经常搞射频、通信的工程师可能就会说这不是我们领域的概念么?没错!
以前经常听到设计师说增长3dB相当于功率翻倍。

看不懂的速去翻高中课本!

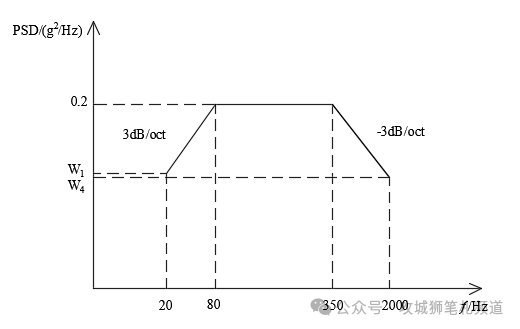

在搞清楚这些概念之后,已知图中f1f2W2以及斜率就可以先求出倍频程进而求出W1同样的方法可以求出W4

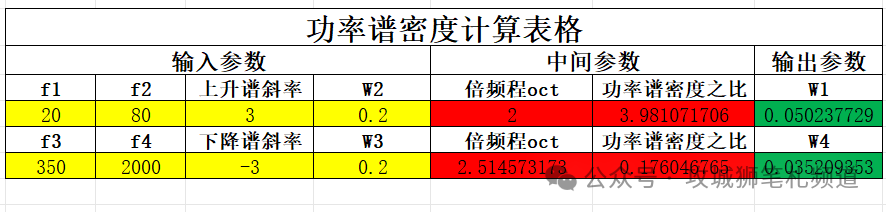

这里我做了一个EXCLE表格,方便求解。




来源:仿真老兵
振动碰撞燃烧湍流船舶汽车电子通信试验
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-10-26
