Comsol高功率芯片热特性计算

随着5G通信、人工智能及新能源技术的迭代，高功率芯片（如GaN基功率器件、CPU/GPU）的功率密度已突破300W/cm²，热积累引发的结温升高成为制约器件性能稳定性与寿命的核心问题——温度每升高10℃，芯片失效率约增加50%，且会导致载流子迁移率下降、阈值电压漂移等关键参数劣化。当前实验测量手段（如红外热成像、热电偶测温）受限于空间分辨率与动态响应速度，难以精准捕捉芯片内部微尺度（如有源层、互连结构）的热场分布。Comsol凭借多物理场耦合与微尺度建模能力，可实现芯片封装-衬底- 有源区的跨尺度热特性仿真，为揭示热传导路径优化、散热结构设计及材料热参数匹配规律提供定量分析工具，对突破高功率芯片热管理技术瓶颈具有重要工程价值。

文｜热流Es

编辑｜小苏

审核｜赵佳乐

研究背景

随着半导体工艺向7nm及以下节点演进，高功率芯片（如GaN基功率器件、AI训练芯片）的功率密度已从传统的50~100W/cm²攀升至300~500W/cm²，热积累引发的结温超标成为制约器件性能的核心瓶颈。根据JEDEC标准，芯片结温每超出额定值10℃，失效率将增加50%；同时高温会导致半导体有源区载流子迁移率下降15%~20%、金属互连电阻率升高8%~12%，直接引发芯片算力衰减、响应延迟等关键性能劣化。在新能源汽车逆变器、5G基站功率放大器等应用场景中，芯片长期处于高温工况，热失效已占总失效模式的60%以上，亟需精准的热特性分析方法支撑热管理设计。

Comsol的多物理场耦合与跨尺度建模能力，为突破上述局限提供了关键技术路径。其可通过多物理场模块耦合，精准刻画芯片从微尺度有源区（纳米级）到宏观封装结构（毫米级）的热传递过程；支持异质材料界面热阻、温度依赖性热参数（如导热系数随温度变化）的精细化建模，解决传统仿真中 “平均化假设” 导致的误差问题。此外Comsol的参数化扫描功能可高效分析散热结构尺寸、材料热参数等变量对芯片热特性的影响规律，为高功率芯片热管理方案（如微通道散热、相变材料集成）的优化设计提供定量支撑，填补了微观热机制分析与宏观散热设计之间的技术空白。

物理建模

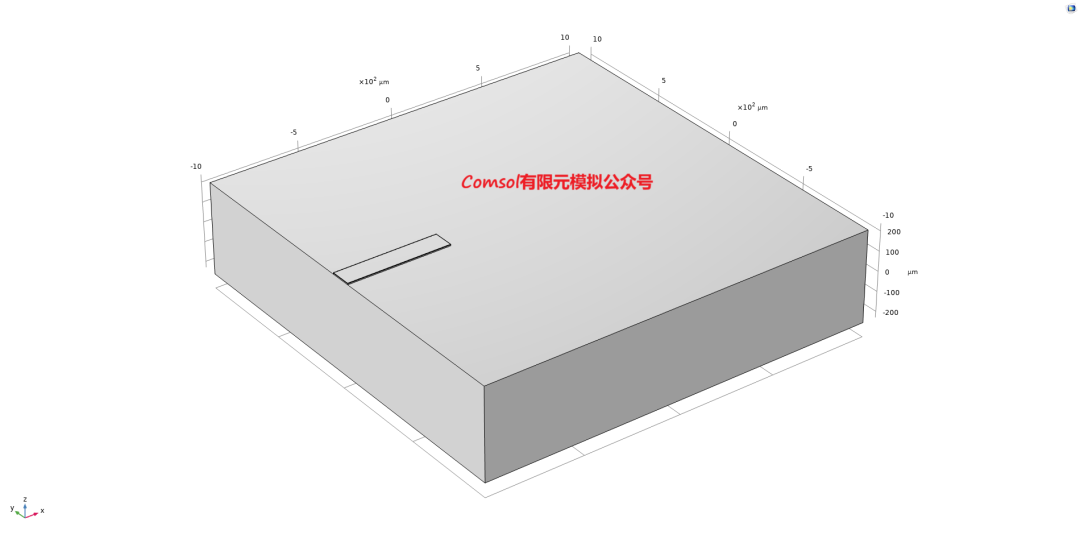

根据高功率芯片实际尺寸绘制的三维模型如下所示。

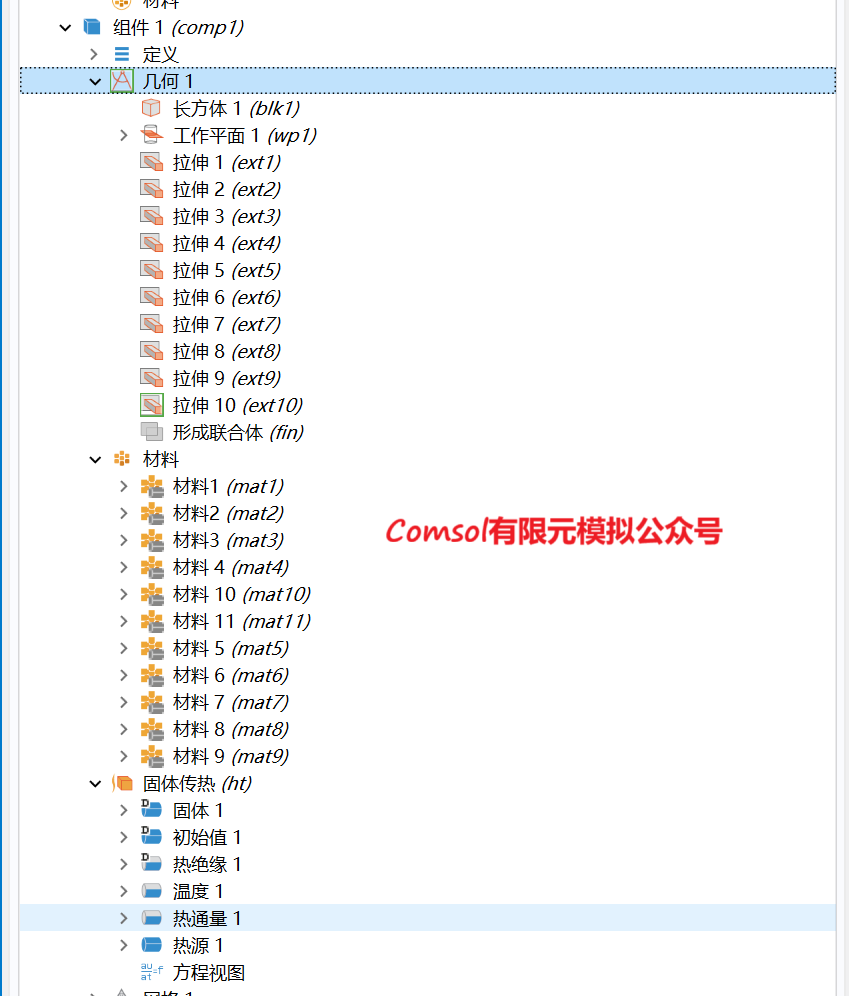

「设置高功率芯片密度、导热系数和比热容」

为保证结果准确性，材料参数从相关论文资料及实验数据中获取。

物理场边界条件如下：

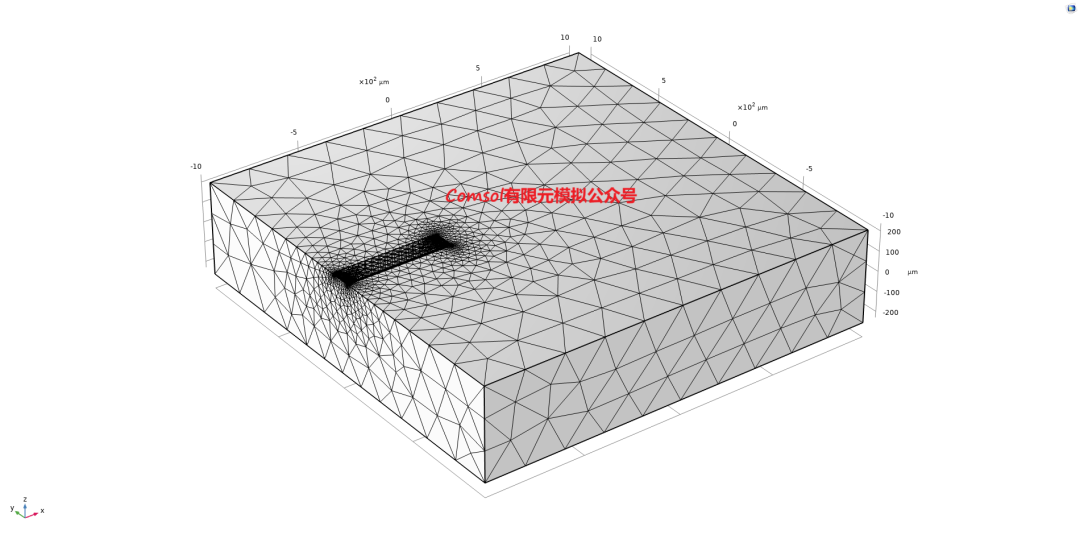

网格分布如下：

结果展示

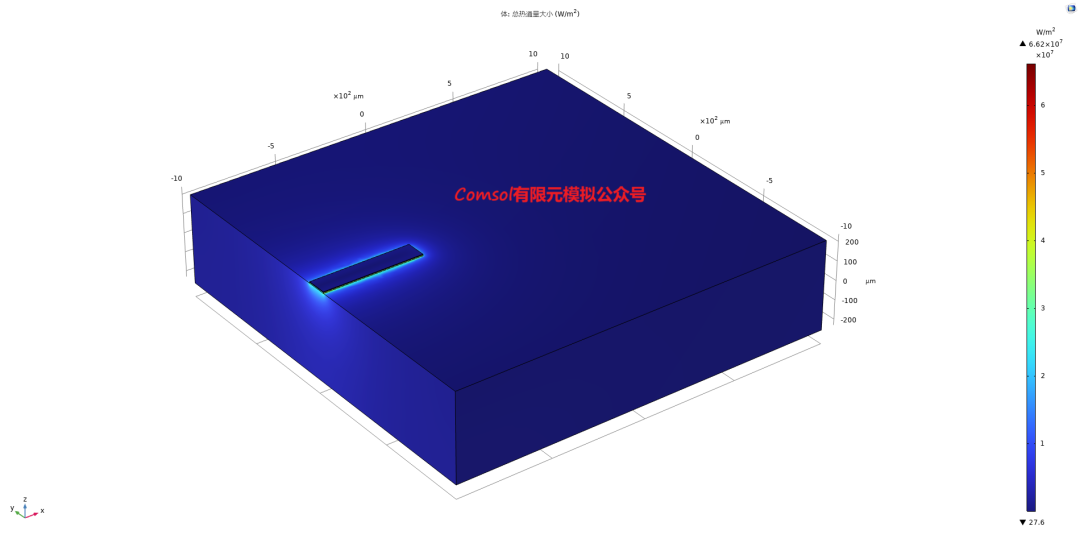

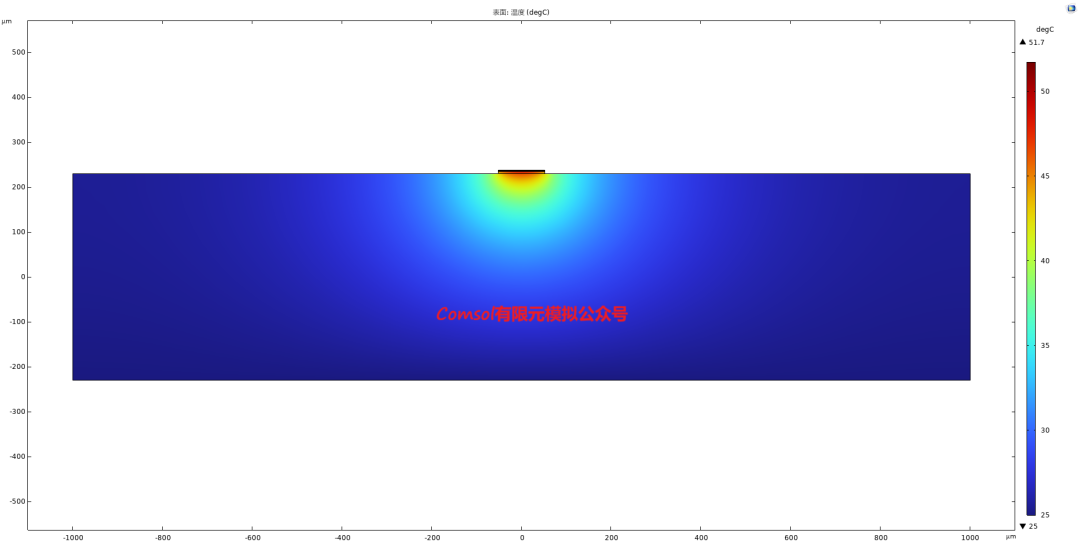

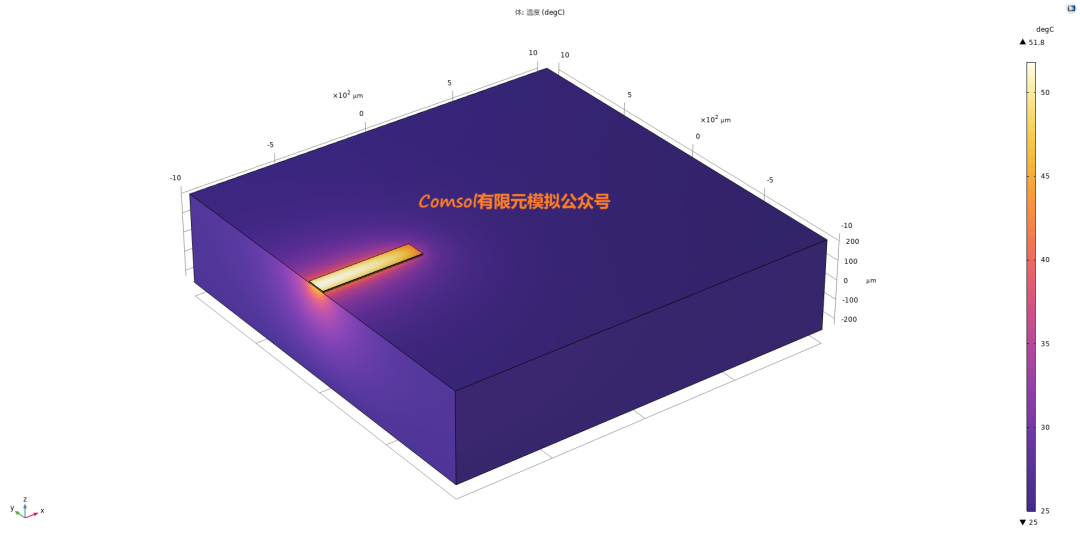

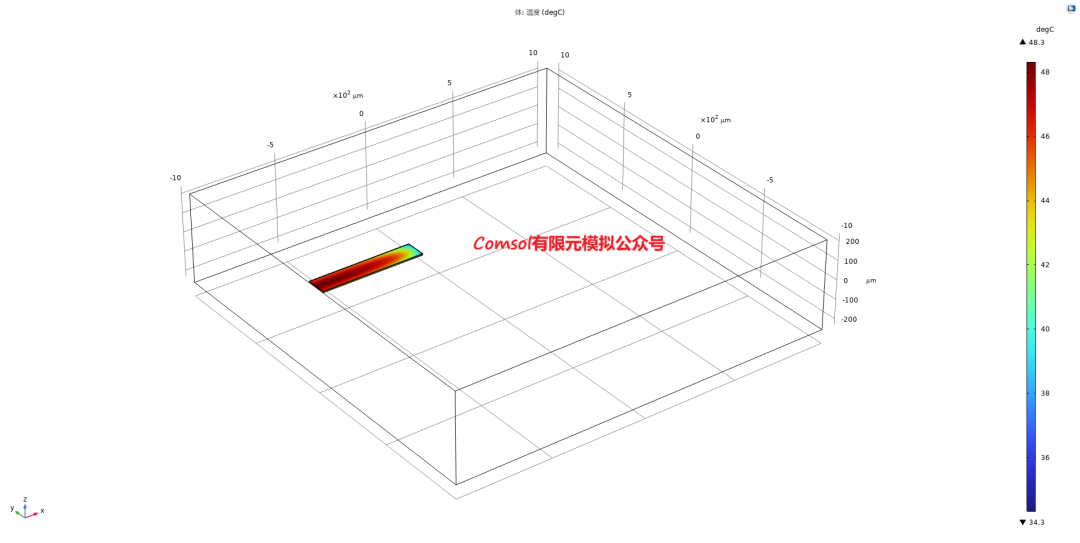

采用稳态求解器求解，得到的高功率芯片温度场分布如下。

来源：Comsol有限元模拟
