CST电源完整性仿真 | 应用CST软件进行PCB的电源完整性PI仿真（三）

前言

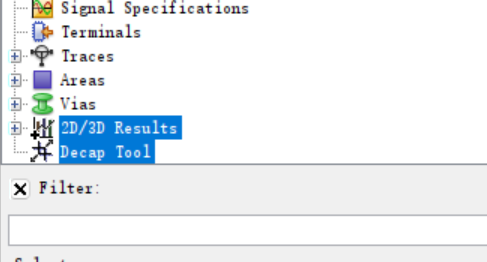

2D/3D阻抗分布图

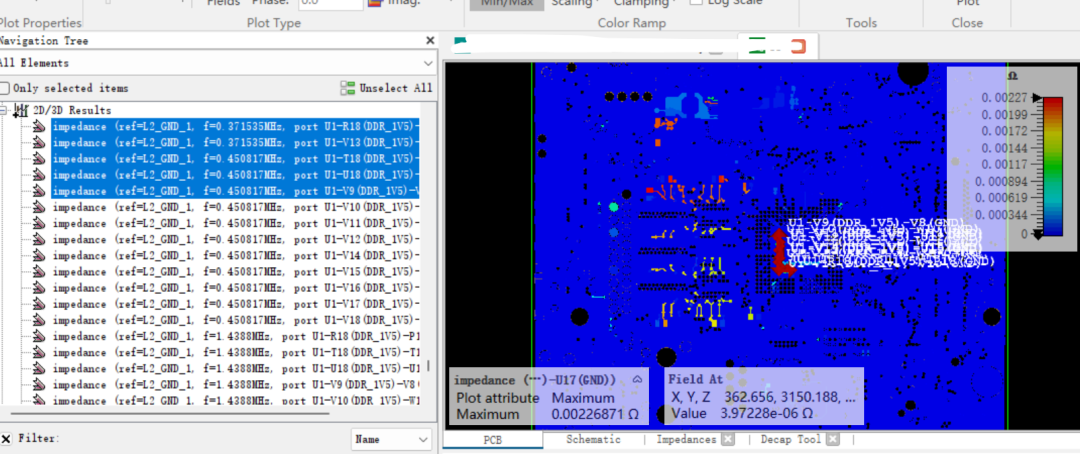

查看仿真的port的在某频率下阻抗分布图







去耦电容仿真

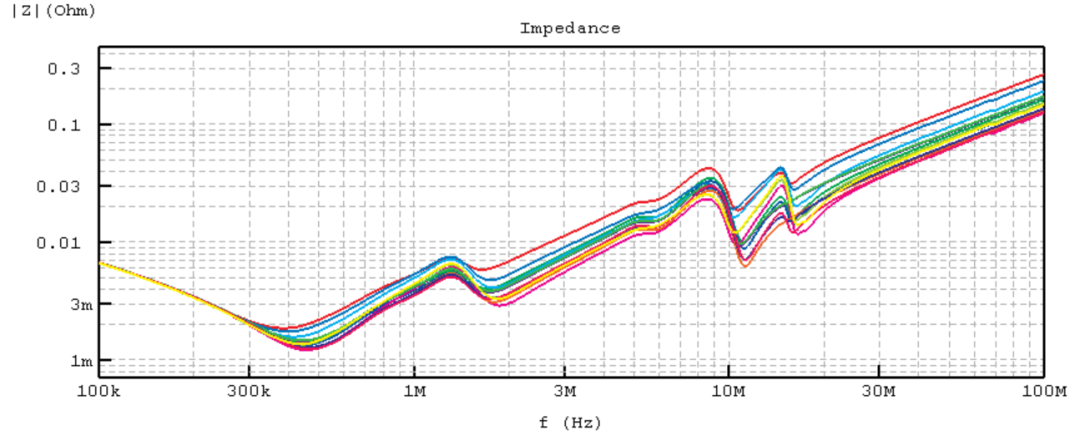

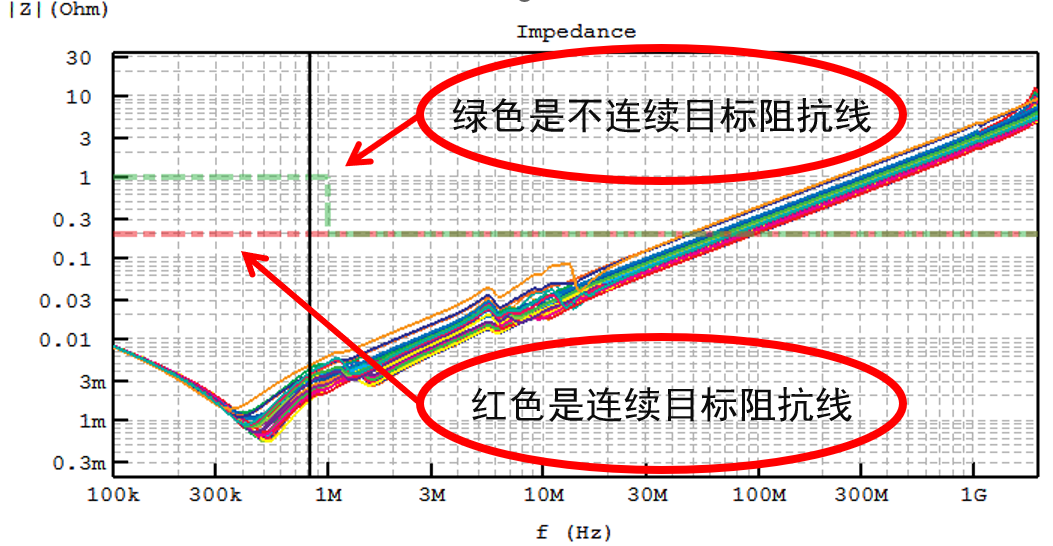

查看每一个仿真port在频率带宽上的阻抗响应

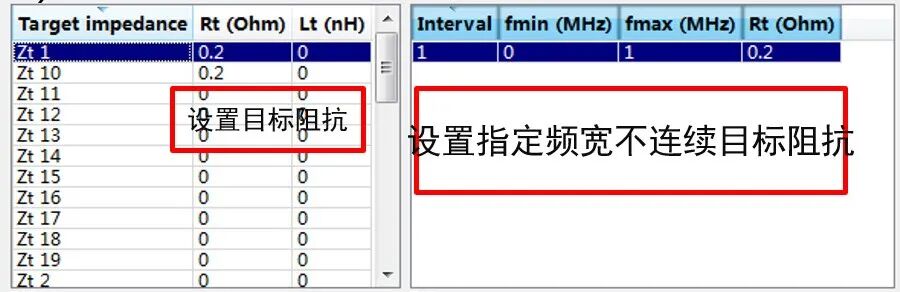

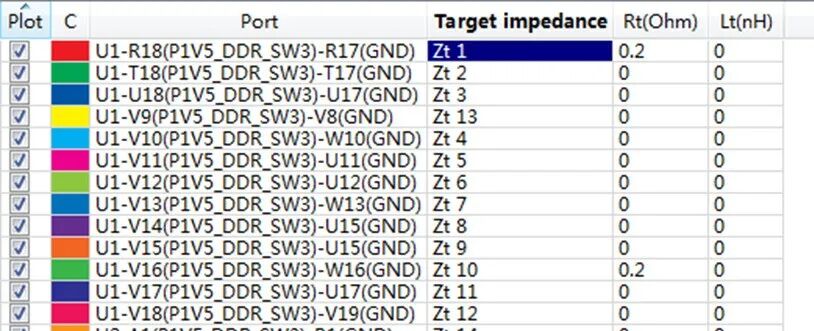

设置目标阻抗



1.点击其中Target impedanceàZt 1

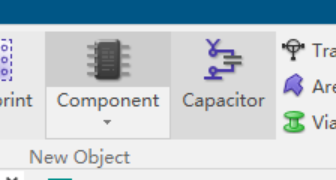

1.PCB板块，工具栏里面EDIT，点击

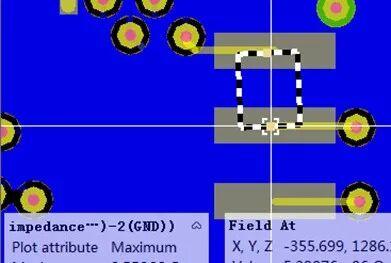

2.在PCB界面双击需要添加去耦电容的芯片管脚

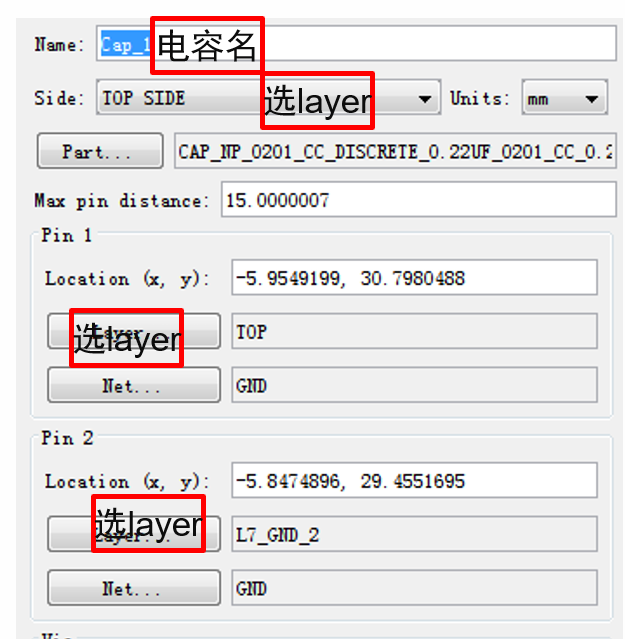

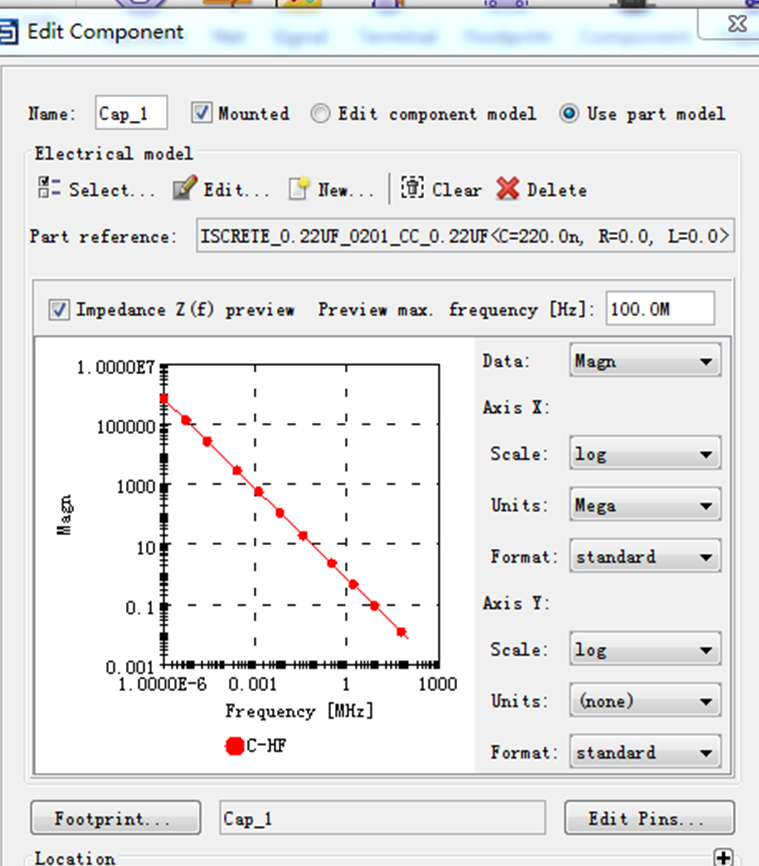

3.打开，如图设置完点击ok

4.导航树可以看到这个电容，可以在这里添加电容spice模型

好了，应用CST软件进行PCB的电源完整性PI仿真就到这里。各位操作摸索一下。非常感谢观看。如果觉得小编写的还行帮忙点个赞行不行。
