IV储氢气瓶内胆氢渗透性问题

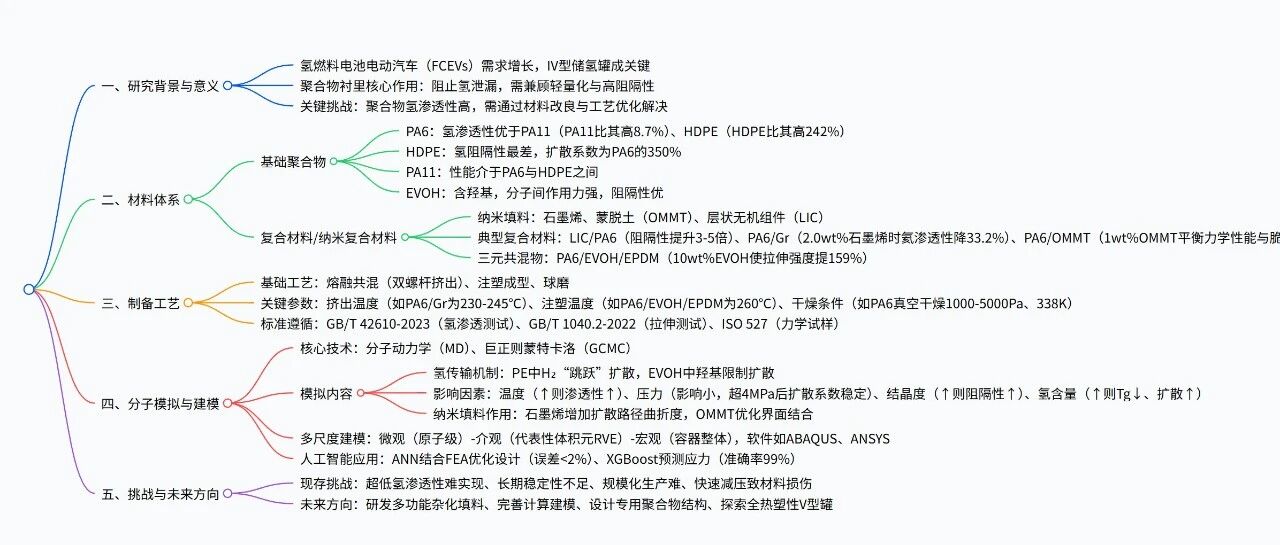

IV 型储氢罐用聚合物衬里及复合材料的氢阻隔性能，深入分析了PA6、HDPE、EVOH等关键聚合物材料及石墨烯、蒙脱土等纳米填料的应用，阐述了熔融共混、注塑成型等制备工艺对衬里完整性和渗透性的影响；强调分子动力学（MD）模拟在揭示氢传输机制、优化材料性能中的核心作用，指出当前在实现超低氢渗透性、长期稳定性和规模化生产方面存在挑战，未来需研发多功能杂化填料、完善计算建模框架并设计专用聚合物结构。 01 研究背景与核心目标 氢燃料电池电动汽车（FCEVs）因环保特性需求增长，IV 型储氢罐（碳纤维增强塑料 + 聚合物衬里）是关键组件，其核心问题是聚合物衬里氢渗透性高，易导致泄漏与结构失效。 开发高性能聚合物衬里及复合材料，通过材料改良、工艺优化与分子模拟，实现低氢渗透、高稳定性与规模化应用，保障 IV 型储氢罐安全高效运行。 02 关键材料体系及性能 1. 基础聚合物材料 材料 氢渗透性系数（cm³・cm/(cm²・s・Pa)） 扩散系数（cm²/s） 关键特点 PA61.72×10⁻¹⁴ 2.19×10⁻⁷ 氢阻隔性最优，比 PA11 高 8.7%，比 HDPE 高 242%；结晶度与氢键提升阻隔性 PA111.87×10⁻¹⁴ 2.43×10⁻⁷ 性能介于 PA6 与 HDPE 之间，吸湿性强需干燥处理（真空 1000-5000Pa、338K） HDPE5.88×10⁻¹⁴ 9.73×10⁻⁷ 氢阻隔性最差，非极性结构致扩散快；需通过改性提升性能 EVOH- - 含大量羟基，分子间氢键强，链排列致密；与 PA6 共混可显著提升衬里阻隔性与强度 2. 复合材料与纳米复合材料 通过硅烷偶联剂、球磨与双螺杆挤出制备，熔点 218.0℃，拉伸强度提升 36%、弯曲强度提升 17%，氢渗透性系数低至 4.7×10⁻¹⁷ mol/(m・s・Pa)（-10℃、50MPa），阻隔性较纯 PA6 提升3-5 倍。 2.0wt% 石墨烯为最优含量，氦渗透性系数降至 2.78×10⁻¹⁴ cm³/(cm²・s・Pa)，较纯 PA6 降低33.2%；过量（>2.0wt%）易团聚，阻隔性提升停滞。 1wt% OMMT 为最优含量，在 - 40~85℃范围内，屈服强度提升且韧性接近纯 PA6；10wt% OMMT 时材料呈脆性，无法满足力学需求。 70wt% PA6+30wt% EVOH（P7E3）为优化配方，10wt% EVOH 使拉伸强度提升159%；添加 EPDM 可改善伸长率，解决 EVOH 含量过高（>50wt%）导致的脆性问题。 03 制备工艺与测试标准 1. 主要制备工艺 用于复合材料制备，如 PA6/Gr 采用双螺杆挤出，温度区间 230-245℃，转速 300r/min；PA6/OMMT 通过挤出 - 注塑一体化，确保填料均匀分散。 三元共混物注塑温度 260℃，保温 10min，注塑时间 90s（含保压 30s），模具温度 60℃；PA6 试样需经 500-1000 目砂纸抛光，符合测试标准。 PA6、PA11 因吸湿性，需在真空干燥箱（1000-5000Pa、338K）干燥至重量变化 < 0.1%，避免湿度影响氢渗透测试结果。 2. 核心测试标准与设备 遵循 GB/T 42610-2023，使用专用设备在 0.1-99MPa、233-373K 条件下测试，监测压力变化计算渗透性系数。 遵循 GB/T 1040.2-2022，制备 170mm×20mm 试样，用万能试验机（UTM）测试力学性能。 中国特种设备检测研究院自主设备，压力 0.1-87.5MPa、温度 233-373K，评估压力释放时间对材料性能的影响（如 6s 快速减压使 PA6 渗透性降 20%）。 04 分子模拟与建模技术 1. 分子动力学（MD）模拟核心应用 揭示 PE 中 H₂“振动 - 跳跃” 扩散（在自由体积孔振动后跃迁至相邻孔）；EVOH 中羟基形成强氢键，减少自由体积，扩散系数仅为 HDPE 的 1/2。 HDPE 在 30-80℃时，氢渗透性提升 129%；PA6 在 233-358K 时，自由体积随温度升高增加 2.315%。 超 4MPa 后，HDPE 与 EVOH 的氢扩散系数变化 < 3.7%；87.5MPa 时 PA6 扩散系数仅为 0.1MPa 时的 40.7%。 PE 中 H₂分子达 175 个时，Tg 从 258.48K 降至 245.74K，扩散系数提升 82%。 模拟显示石墨烯 / PA6 复合材料中，4wt% 石墨烯使氢渗透性系数低至 1.96×10⁻¹³ cm³・cm/(cm²・s・Pa)，通过增加扩散路径曲折度实现阻隔性提升。 2. 多尺度建模与人工智能 从微观（原子级 MD 模拟）→介观（RVE 计算复合材料弹性参数）→宏观（FEA 模拟储氢罐整体应力），如 Lin 等用 Abaqus 建立 1/36 周期对称模型，预测 burst 压力误差仅5.4%。 Li 等用 ANN 结合 FEA 优化 IV 型罐衬里设计，计算成本降低，损伤状态函数预测误差 < 2%，burst 压力从 145MPa 提升至 157.74MPa。 Qarssis 等用 XGBoost 模型预测衬里 x 方向应力，准确率达99%，优于随机森林算法，并开发 GUI 实现实时设计优化。 05 挑战与未来研究方向 1. 现存挑战 难以实现超低氢渗透性（目标 <1×10⁻¹⁷ mol/(m・s・Pa)），长期氢暴露导致材料老化、力学性能下降。 纳米填料分散不均（如石墨烯 > 2wt% 团聚），规模化生产工艺复杂，全热塑性 V 型罐制备难度大。 快速减压（RGD）导致聚合物内部产生氢气泡，引发开裂与分层，如 PE 在 5MPa 时气泡尺寸达 1-2nm。 2. 未来方向 开发多功能杂化填料（如石墨烯 - 蒙脱土复合填料），设计含特殊官能团的专用聚合物（如高结晶度 PA 衍生物）。 完善多尺度建模框架，结合 AI 实现材料性能 - 工艺参数的精准映射；开发原位监测技术（如 SAXS、XRD）研究减压气泡形成机制。 探索全热塑性 V 型储氢罐（如 POM 衬里 + 碳纤维 / POM 复合材料），解决 IV 型罐衬里 - 包覆层界面疲劳问题。 4. 关键问题 问题 1：在 IV 型储氢罐聚合物衬里材料中，PA6、PA11、HDPE 的氢阻隔性能差异显著，其核心原因是什么？对应的性能数据有哪些？ 答案：核心原因在于材料分子结构与聚集态结构差异： ①PA6含极性胺基与羰基，可形成强分子间氢键，且结晶度较高（自由体积小），阻碍 H₂扩散； ②PA11分子链较长，氢键密度低于 PA6，自由体积略大； ③HDPE为非极性聚合物，分子链间作用力弱，半结晶结构中无定形区占比高，H₂易扩散。性能数据：在 288K、70MPa 条件下，三者氢渗透性系数分别为1.72×10⁻¹⁴ cm³·cm/(cm²·s·Pa)（PA6）、1.87×10⁻¹⁴ cm³·cm/(cm²·s·Pa)（PA11）、5.88×10⁻¹⁴ cm³·cm/(cm²·s·Pa)（HDPE）；扩散系数方面，PA11、HDPE 分别比 PA6 高 12.5%、350%。 问题 2：分子动力学（MD）模拟在优化 IV 型储氢罐衬里材料氢阻隔性能中，主要解决了哪些关键科学问题？有哪些典型模拟结论可指导实验研究？ 答案：主要解决的科学问题： ①揭示 H₂在聚合物中的传输机制（如扩散路径、溶解 - 扩散过程）；②量化温度、压力、结晶度、纳米填料含量等参数对氢渗透性的影响；③预测材料长期性能（如氢暴露下的结构稳定性），减少实验成本。典型模拟结论：①PE 中 H₂遵循 “振动 - 跳跃” 扩散机制，温度从 30℃升至 80℃时，自由体积增加使扩散系数提升 92.9%； ②EVOH 中羟基形成强氢键，其氢扩散系数仅为 HDPE 的 1/2，且压力超 4MPa 后扩散系数趋于稳定； ③PA6 / 石墨烯复合材料中，2.0wt% 石墨烯使氢扩散路径曲折度显著增加，氦渗透性较纯 PA6 降低 33.2%，过量（>2.0wt%）则因团聚失效，该结论指导实验中石墨烯最优添加量的选择。 问题 3：针对 IV 型储氢罐聚合物衬里在快速减压（RGD）下易产生气泡、开裂的问题，当前研究提出了哪些材料改良与工艺控制策略？其依据是什么？ 答案：材料改良与工艺控制策略及依据如下： ①选用高 Tg、高结晶度聚合物（如 PA6/OMMT 复合材料，1wt% OMMT 使结晶度提升，Tg 升高），依据是 MD 模拟显示高结晶度可减少自由体积，抑制气泡形成；②添加石墨烯等 2D 纳米填料，依据是模拟表明石墨烯可阻碍 H₂聚集，减少气泡核生成。 ①延长压力释放时间（如从 6s 增至 60s），依据是实验发现 6s 快速减压使 PA6、PA11 渗透性骤降 20%，延长释放时间可减少 H₂在材料内的过饱和；②控制储氢罐工作温度（<300K），依据是模拟显示温度超 300K 时，PE 自由体积增加 1.33 倍，气泡扩展风险显著提升。 研发全热塑性 V 型罐（如 POM 衬里 + 碳纤维 / POM 包覆层），依据是 IV 型罐衬里 - 包覆层界面易因 RGD 产生分层，V 型罐一体化结构可提升界面结合稳定性。 参考文献：Recent Advances in the Hydrogen Gas Barrier Performance ofPolymer Liners and Composites for Type IV Hydrogen StorageTanks: Fabrication, Properties, and Molecular Modeling 来源：气瓶设计的小工程师
