ANSYS Fluent UDF | UDF 概述（3）：C语言语法详解
随着Ansys Fluent软件的使用程度的加深，软件的一些基本功能无法满足我们的一些特定需求，对于没有接触过二次开发或者代码学习的工程师来说，UDF的学习至关重要！
UDF概述（1）我们认识了UDF的性质、作用和数据结构；
UDF概述（2）我们介绍了使用的语言和相关的宏；
Ansys Fluent-UDF
C Programming - 基本语法
熟悉Fortran等其他“过程”语言的用户将熟悉C中使用的大多数工作思路和语法。
每条语句都必须以分号结束；
注释可以插入在 /* 和 */ 之间的任何位置；
所有变量都必须显式声明(unlike in FORTRAN)；
复合语句可以通过用大括号括住多个语句来创建: { }；

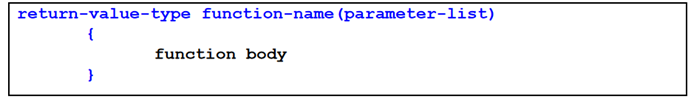

函数定义具有以下格式:
Ansys Fluent-UDF
C Programming- 数据类型
数据类型：int, float(单精度8位有效数字), double(双精度16位有效数字), char, enum(枚举)；

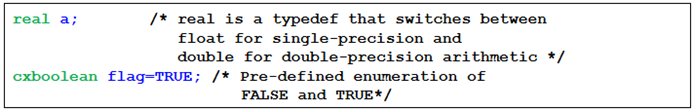

Ansys Fluent: real (实数) (取决于开启软件的时候选择的单精度还是双精度), cxboolean；
Ansys Fluent-UDF
C Programming - 指针
指针是一种特殊的变量，它包含内存中的地址，而不是另一个变量的内容
指针使用 * 符号声明

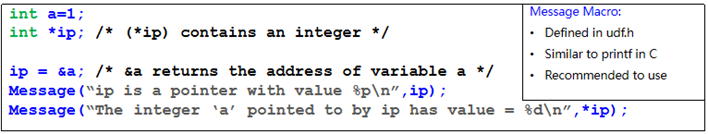

我们可以按如下方式将指针指向预定义变量的地址：
Output：
Ansys Fluent-UDF
C Programming - 指针和数组
指针和数组密切相关：
没有索引的数组的名称可以用作启动数组的指针：
但是：数组名称不能设置为新值。当它被定义为数组时，它固定为值集：
Ansys Fluent-UDF
C Programming - 运算符

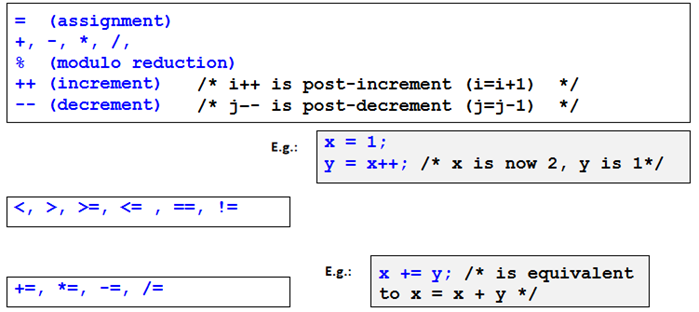

Arithmetic Operators 算术运算符：
Ansys Fluent-UDF
C Programming - 控制运算符

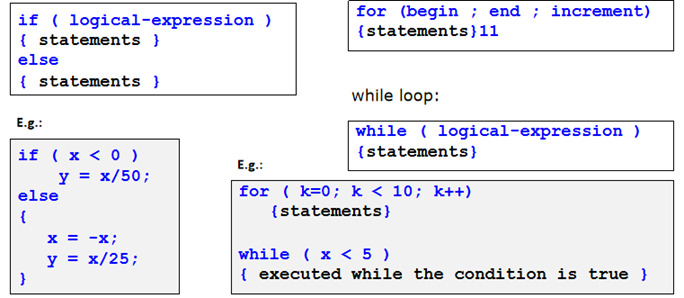

if-else statement:
Ansys Fluent-UDF
工作流程

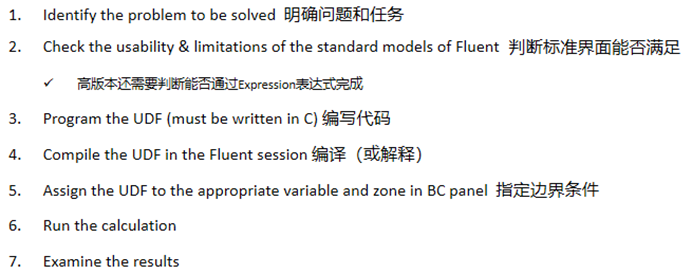

在Fluent中使用UDF的基本步骤如下：
STEP01：定义问题

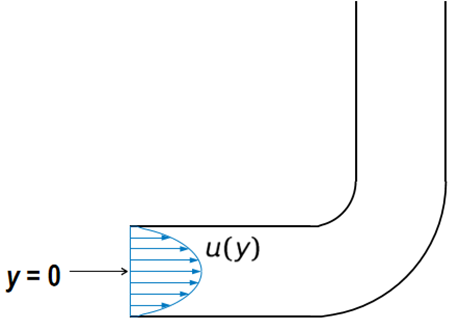

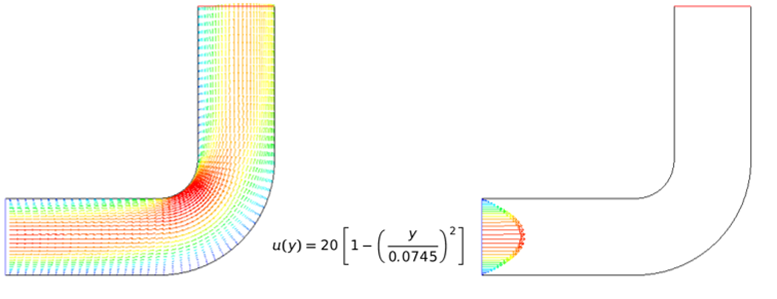

我们想对2D弯头施加抛物线入口速度，如图所示，其中x速度指定为：

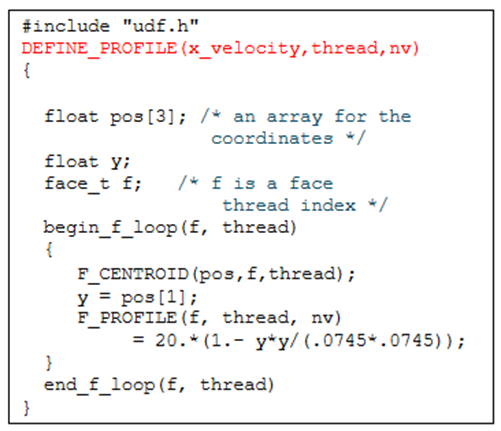

STEP02：准备C语言代码
DEFINE_PROFILE宏允许定义函数x_velography；
代码存储为inlet_bc文本文件 .c；
所有UDF都以DEFINE_宏开头；
GUI中显示的名称将是x_velovely；
宏begin_f_loop在线程指向的所有面f上循环；
F_CENTROID宏将单元格位置向量分配给pos[ ]：
- pos[0] is the x-coordinate；
- pos[1] is the y-coordinate；
- pos[2] is the z-coordinate；必须通过#include命令将头文件“udf.h”包含在程序顶部；
F_PROFILE宏使用所需的算术函数将速度分量应用于面F。

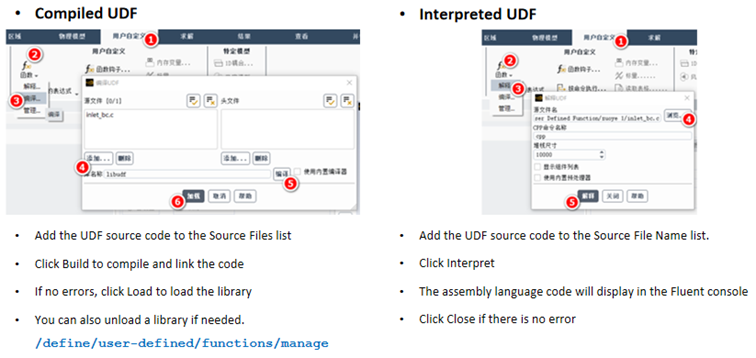

STEP03：在 Fluent 中编译（解释）代码
STEP04：通过 Fluent GUI 连接代码

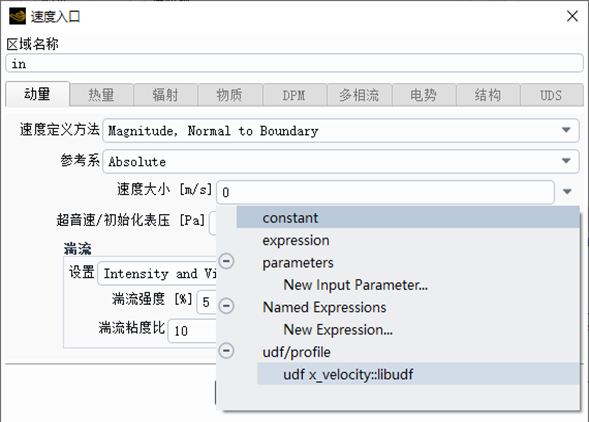

打开要应用UDF的曲面的边界条件面板；
在下拉列表中从常数切换到udf x_velography；
宏名称是UDF代码中DEFINE_PROFILE的第一个参数。
STEP05：运行计算

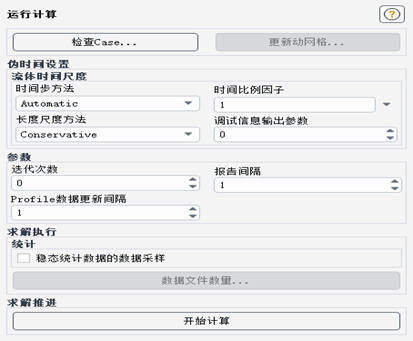

可以在“运行计算”面板中更改配置文件更新间隔（默认值为1）；
此设置控制UDF配置文件的更新频率（迭代或时间步长，如果不稳定）。
STEP06：检验结果
左图显示了通过二维弯头的速度场；
右图显示了入口处的速度矢量。请注意所施加的抛物线速度分布。
本期内容我们学习了UDF的C语言基本知识内容，希望能激起大家对编程自定义的兴趣！请持续期待我们之后的UDF学习内容更新哦！
来源：艾羽科技
