COMSOL建立多边形骨料ITZ二维混凝土细观模型

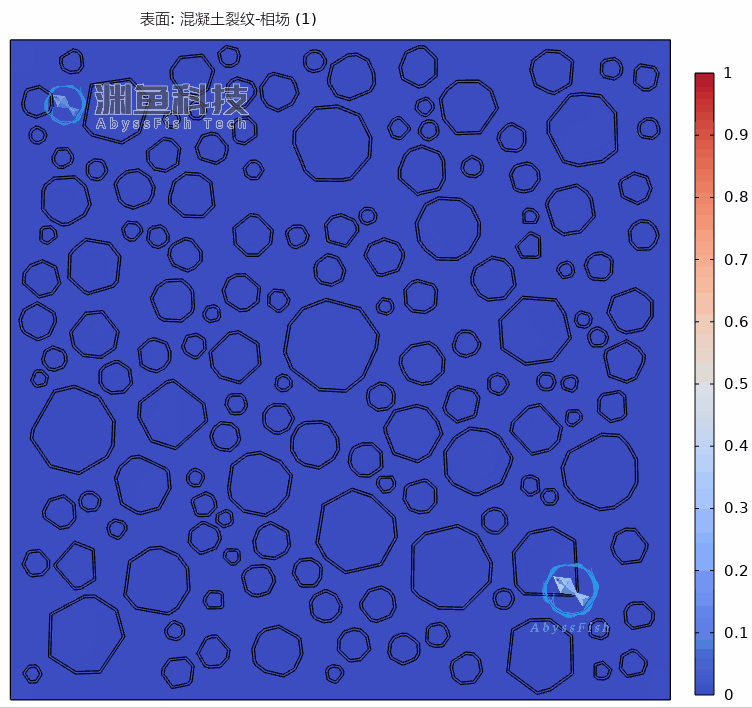

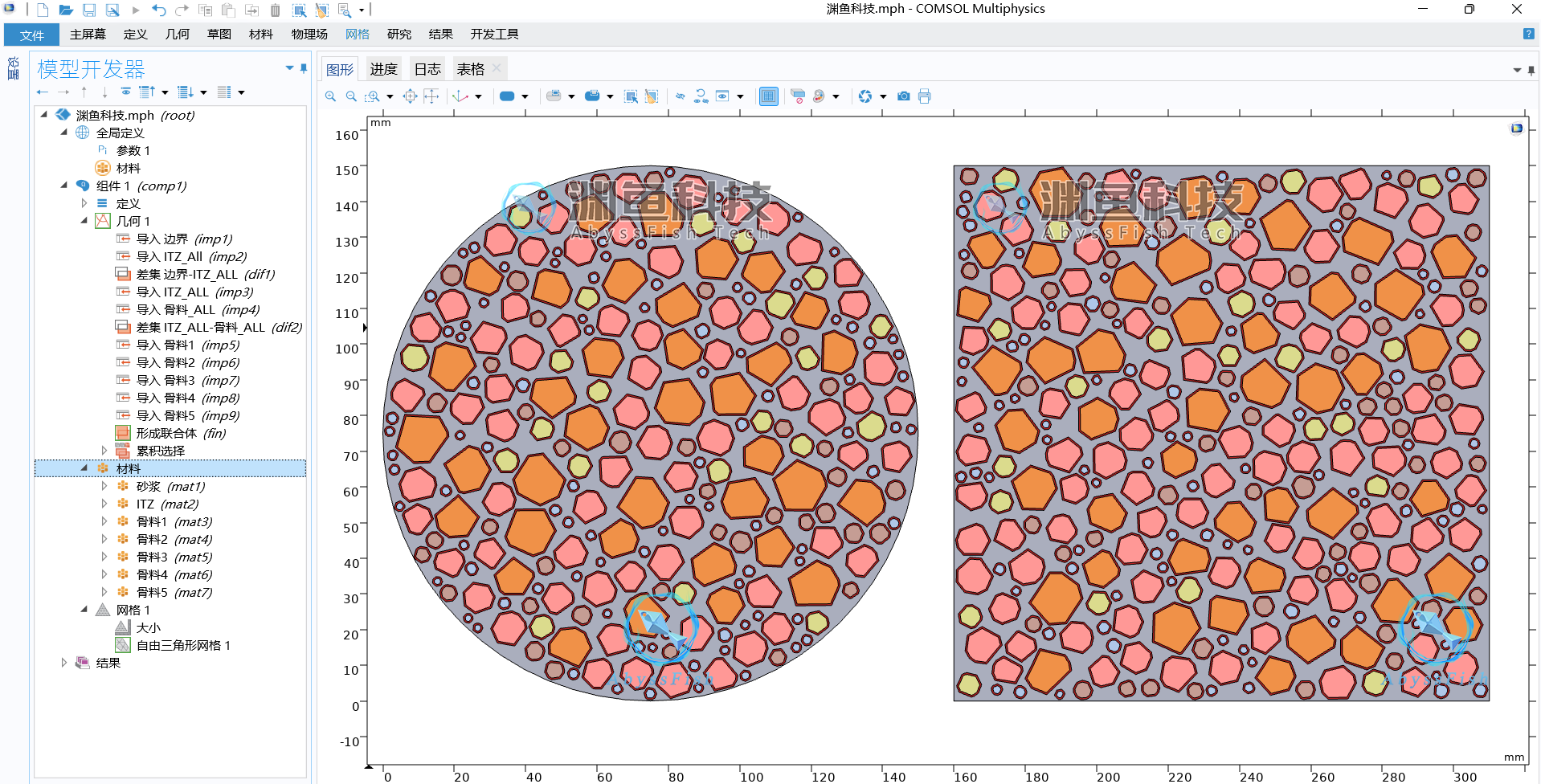

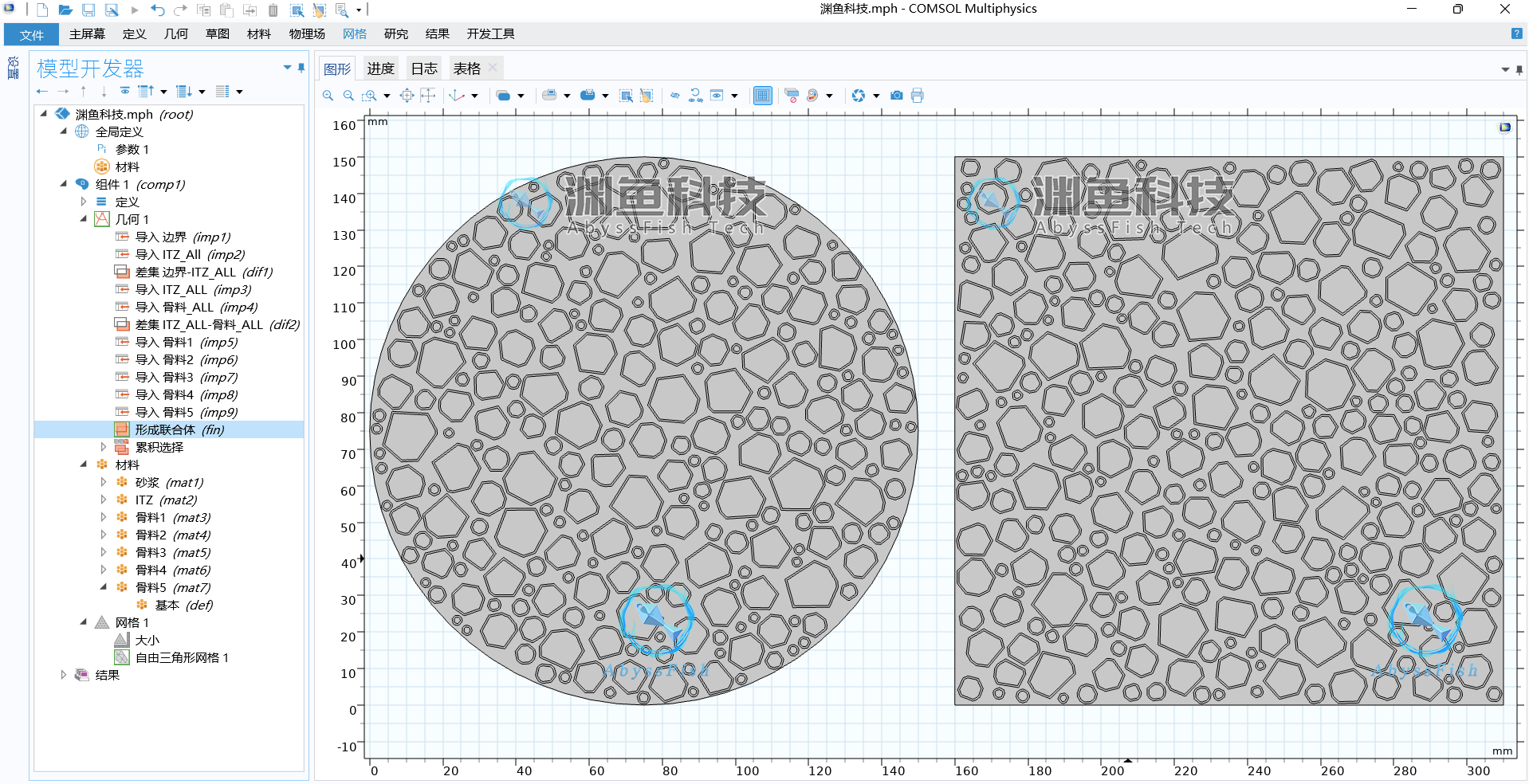

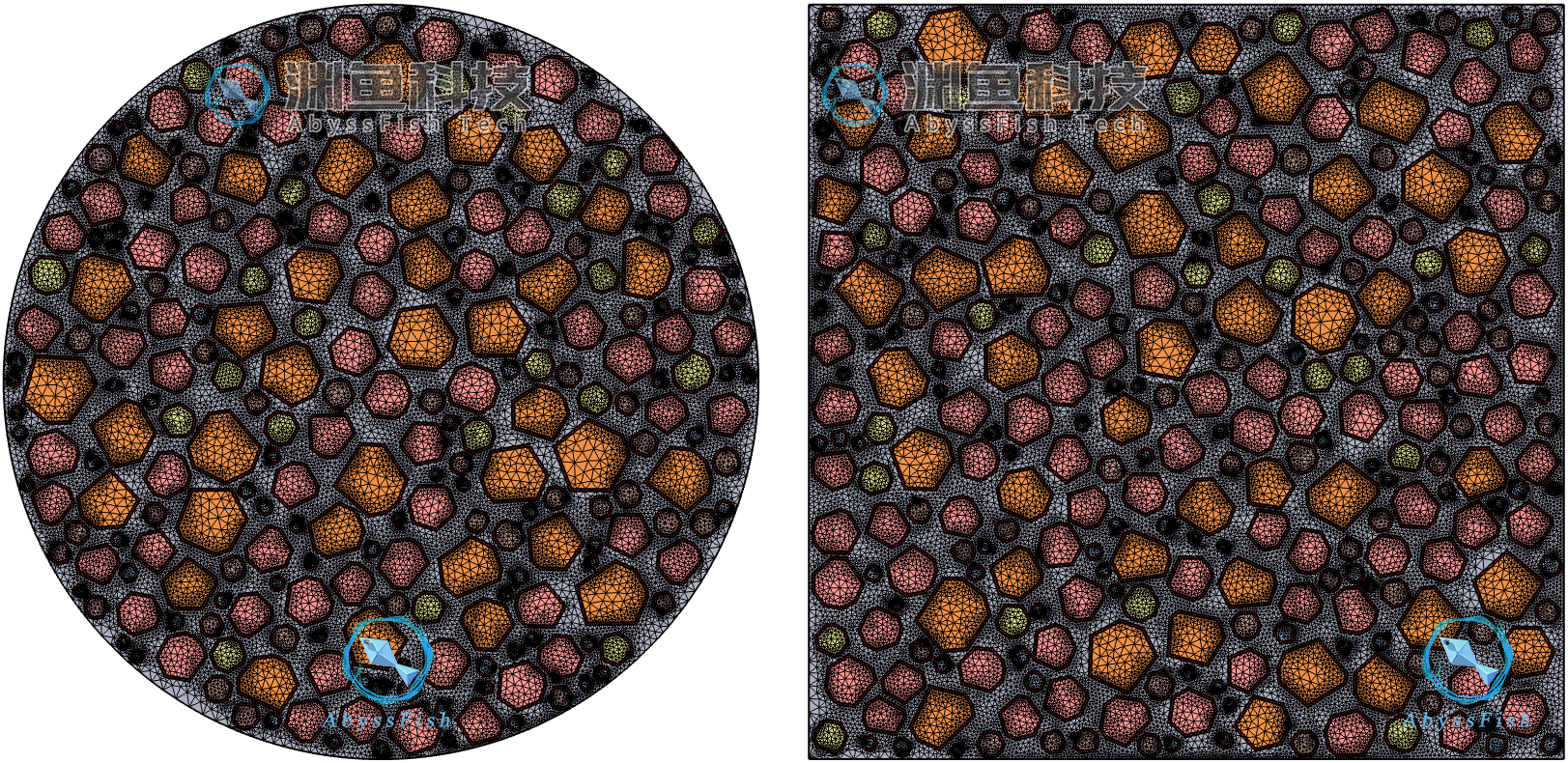

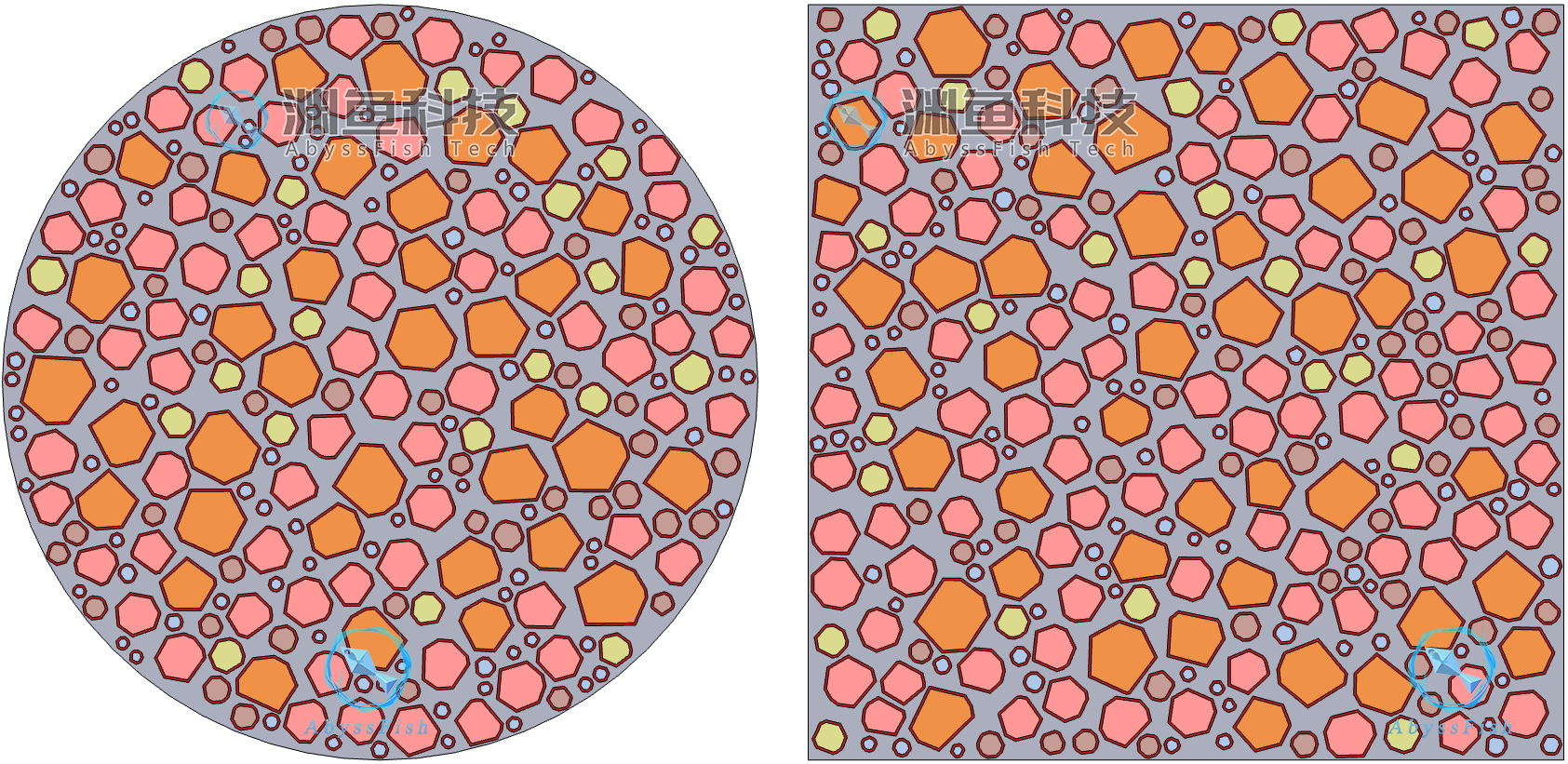

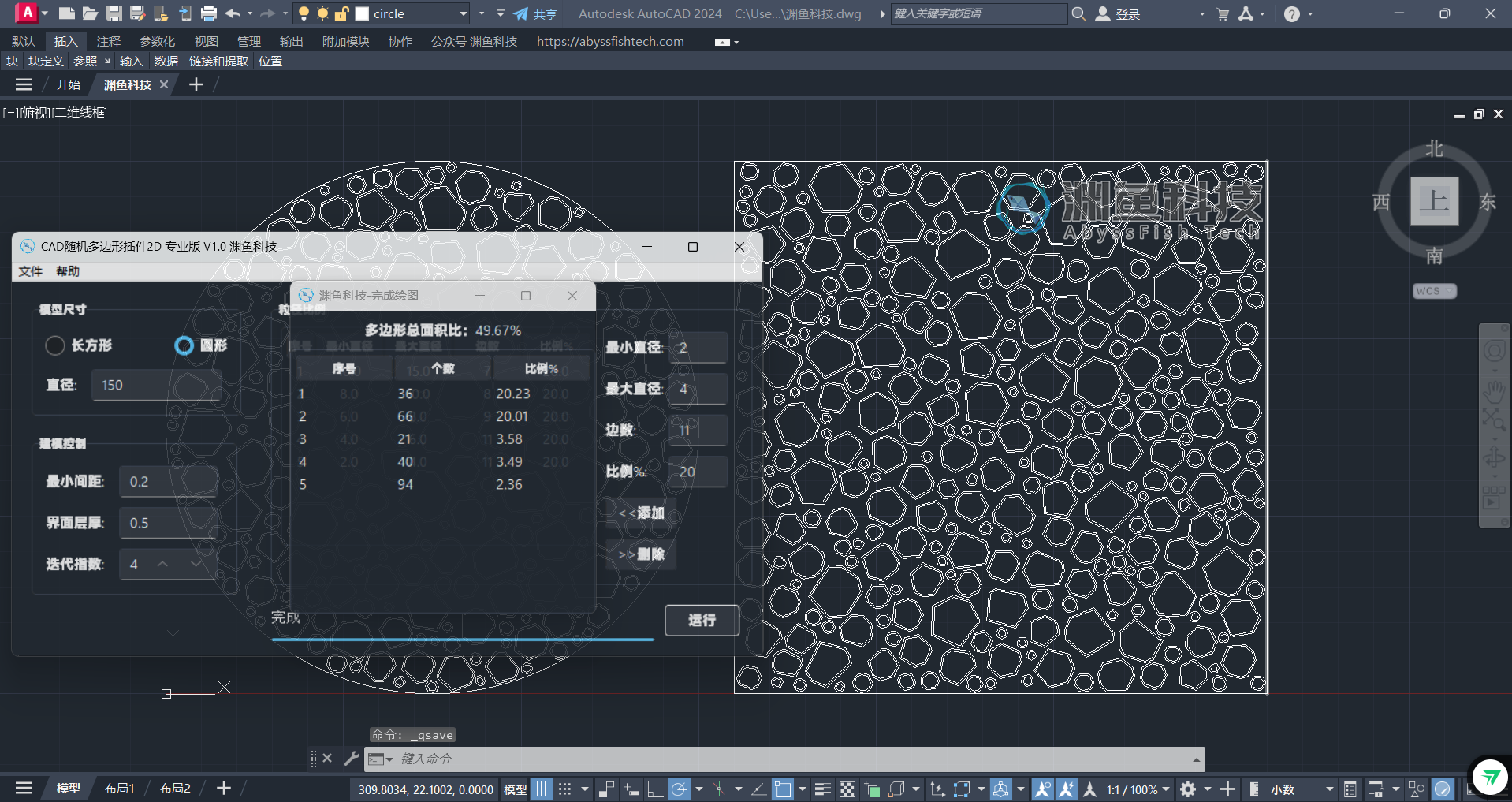

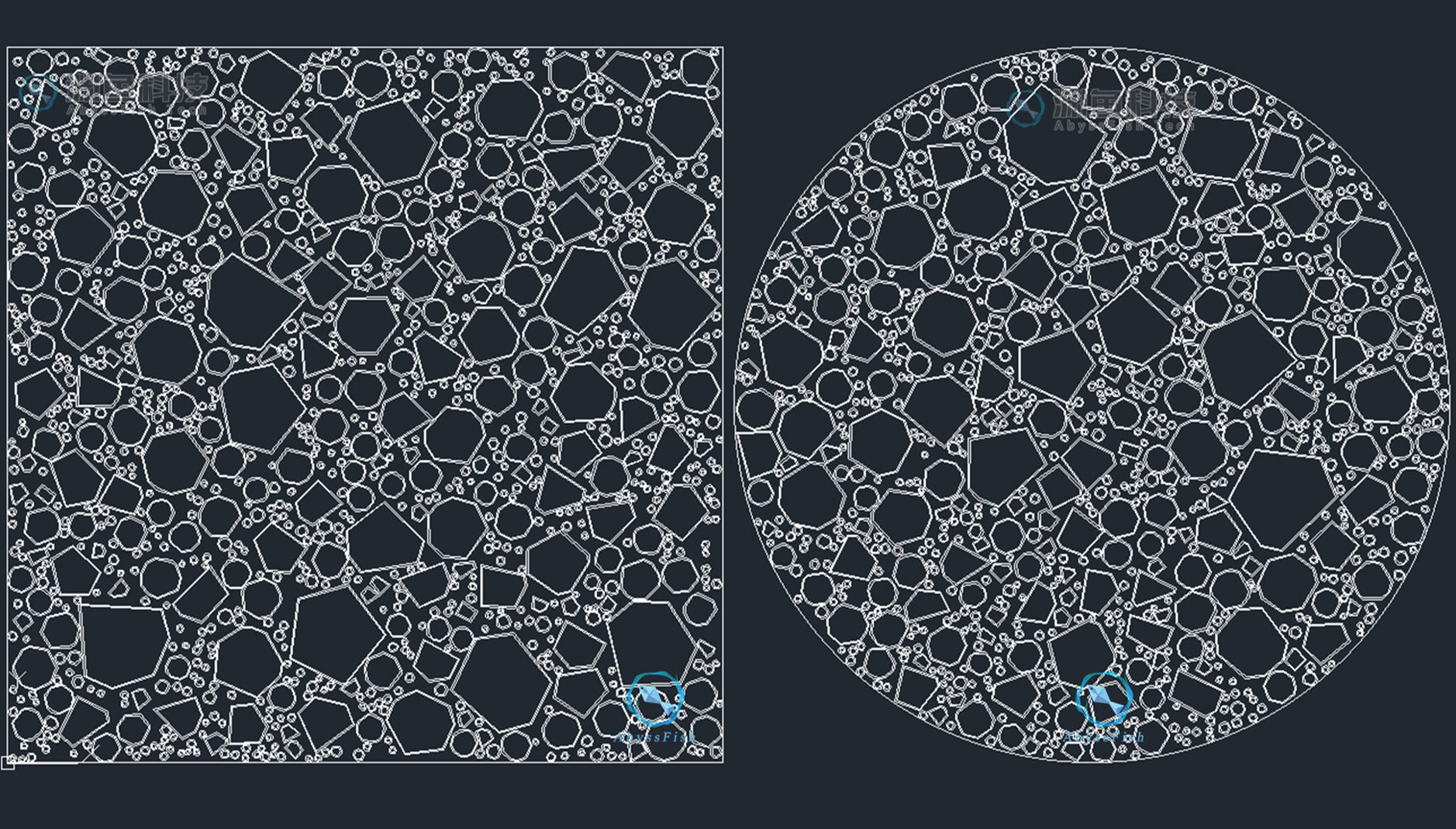

插件介绍CAD随机多边形插件2D专业版可在AutoCAD内建立随机分布的带有界面层的多边形二维模型。模型说明插件支持建立长方形及圆形两种试件类型，可设置长方形的长度、宽度或圆形的直径参数。插件可控制多边形之间的最小间距参数，且可自动优化避免多边形中出现小边，有效保证随机多边形模型在有限元网格划分时的单元质量。注意，最小间距参数应大于0，且应远小于最小多边形的尺寸，将最小间距参数设置为0时可实现多边形跨过模型边界的效果。插件可设置界面层厚度参数，界面层可用于多边形与试件基体之间的粘结界面过渡区（ITZ），界面层厚度应大于0，且应远小于最小多边形的尺寸，也可将界面层厚度设置为0，实现多边形外没有界面层的模型。为防止用户在参数设置不合理（如多边形总比例超过理论最大值上限）造成的程序死循环，插件内置了迭代指数参数，当投放到达设定的迭代指数时将自动停止。如实际生成的模型比例低于设定值，也可适当提高迭代指数，以实现更高比例的多边形占比。插件可设置任意多组不同的粒径比例，且可单独设置每组粒径的最小直径、最大直径、多边形边数、占模型的面积比。每组粒径的多边形及界面层在CAD内分图层绘图，方便批量管理。绘制完成后插件输出实际生成的每组粒径的数量及占比信息。插件采用严格的多边形干涉判别算法，相较于传统的外接圆形相交判别可实现更高的多边形占比，及生成更为合理的多边形分布；插件具有精美的UI界面及生成进度提示条，可直观查看建模状态；生成的CAD随机多边形模型可快速导入COMSOL、ABAQUS、ANSYS、LS-DYNA、Fluent等有限元软件内，用于混凝土细观模型、随机多边形颗粒分布的力学、渗流、传热等多领域有限元仿真模拟分析。随机多边形骨料及ITZ混凝土细观COMSOL模型：随机多边形骨料及ITZ混凝土细观ABAQUS模型：随机多边形骨料及ITZ混凝土细观ANSYSWorkbench模型：使用须知1、插件使用需注册，售价为单机许可价格；2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。样图实例可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）；联系作者免费提供CAD模型导入有限元指导服务。CAD随机多边形2D专业版样图文件（CAD2010文件）-仿真秀
