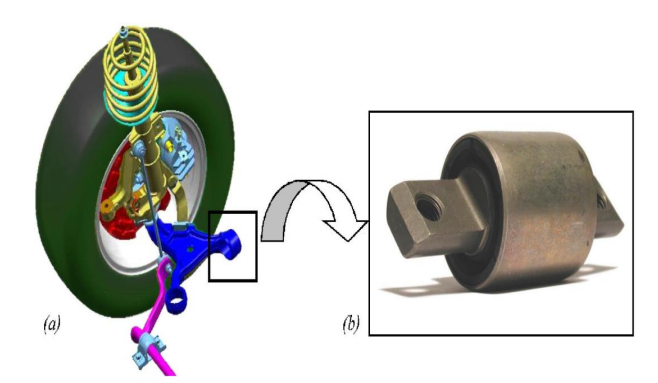

底盘衬套类零件有哪些仿真分析项目？
以下是底盘衬套类零件在有限元仿真方面的主要要求和常见分析项目，可以分为几个核心板块：
一、核心性能仿真（必做项目）
这是评估衬套是否满足设计目标最基本也是最重要的仿真内容。
静刚度分析
准确模拟橡胶材料的超弹性本构模型（如Mooney-Rivlin, Ogden, Yeoh等），需要通过橡胶试样的力学试验数据（单轴、双轴、平面剪切）进行参数拟合。
准确模拟橡胶与金属骨架的粘接（通常用
Tie约束或Contact模拟）。结果需与台架试验数据高度吻合，误差通常要求在10%以内。
目的：模拟衬套在三个方向（轴向、径向、绕轴）上承受缓慢载荷时的力-位移曲线。这是衬套最基本的特性。
要求：
输出：三个方向的静刚度值（N/mm）和力-位移曲线。

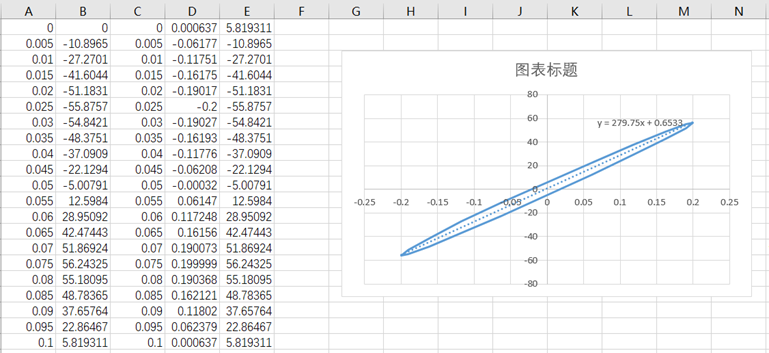

动刚度与滞后损失分析
必须使用能够模拟橡胶粘弹性行为的材料模型，如Prony级数。
设置正确的分析步（频域分析如稳态动力学，或时域分析配合傅里叶变换）。
考虑振幅相关性（Payne效应）和频率相关性。
目的：模拟衬套在特定频率和振幅的正弦载荷下的动态响应。动刚度表征其抵抗动态力的能力，滞后角或损耗因子表征其阻尼特性。
要求：
输出：特定频率和振幅下的动刚度（N/mm）和滞后角（°）或损耗因子。
二、强度与耐久性仿真
这部分确保衬套在极限工况和长期使用下不会失效。
极限工况强度分析
施加根据载荷谱提取的极限载荷。
评估橡胶材料的最大主应变或第一不变量，通常要求低于材料的破坏阈值。
评估金属部件的应力水平，要求低于材料的屈服强度。
目的：验证衬套在最大冲击载荷（如过坑、撞击马路牙子）下的结构完整性，防止金属骨架撕裂或橡胶大面积开裂。
要求：

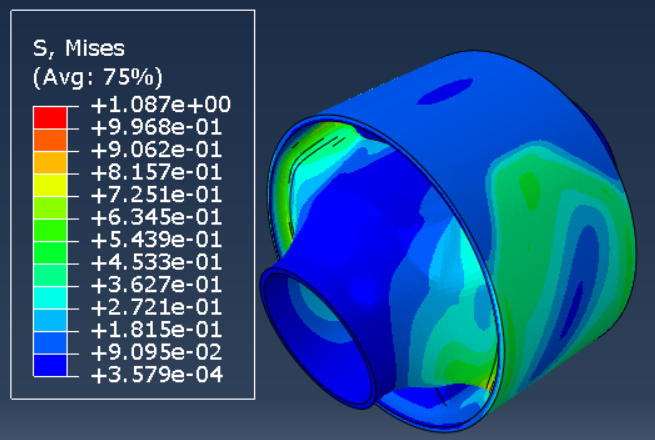

输出：橡胶的最大主应变云图、金属部件的应力云图。
疲劳寿命分析
获取载荷：从整车多体动力学模型提取衬套连接点的力-时间历程载荷。
应力/应变响应：通过瞬态动力学分析得到橡胶关键点的应力应变历程。
寿命模型：采用适合橡胶的疲劳寿命模型，如基于最大主应变、裂纹扩展法或应变能密度的模型（如Miner法则、Wöhler曲线）。
目的：预测衬套在整车路谱载荷下的耐久性和失效循环次数。
要求：
输出：疲劳寿命云图（以循环次数或损伤度表示）。
装配过程仿真
使用显式动力学分析或准静态分析。
评估压装过程中的接触力和装配应力，避免橡胶被刮伤或产生过大的初始应力影响寿命。
目的：模拟衬套压入控制臂或副车架孔内的过程。
要求：
输出：压装力-位移曲线、装配后的残余应力云图。
三、高级与耦合分析
这些是针对特定性能或更高要求的仿真项目。
参数化设计与优化
目的：快速探索设计变量（如橡胶硬度、金属骨架形状、硫化厚度）对衬套性能（如静/动刚度）的影响，从而找到最优设计。
要求：使用参数化建模工具和优化算法（如拉丁超立方抽样、响应面法、遗传算法）。
热分析
热老化影响：模拟高温环境对橡胶材料性能（刚度、耐久性）的长期影响。
自生热分析：模拟衬套在高频动态载荷下因橡胶内耗而生热的情况，评估温度场及其对性能的影响。
目的：
要求：进行热-力耦合分析。
流体动力学分析（针对液封衬套）
目的：模拟液封衬套内部硅油在动芯轴作用下的流动状态，评估其产生的阻尼力和非线性刚度特性。
要求：极其复杂，通常需要流固耦合（FSI）分析。
四、仿真建模的核心要素与挑战
核心要素 | 说明与挑战 |
|---|---|
材料模型 | 超弹性（Mooney-Rivlin等）和粘弹性（Prony级数）模型的准确拟合是仿真成败的基础。材料参数的准确性至关重要。 |
接触定义 | 橡胶与金属的粘接面、衬套外管与安装孔之间的压装接触都需要精确定义。 |
网格划分 | 橡胶部分需要使用杂交单元（如C3D8H）来模拟不可压缩性。网格质量对计算精度和收敛性影响巨大。 |
边界与载荷 | 根据台架试验标准（如ISO, ASTM）精确施加位移/力载荷，确保仿真与试验对标的基础一致。 |
总结来说， 对底盘衬套的有限元仿真是一个从静态到动态、从线性到非线性、从力学到多物理场的全面且深入的过程。其核心始终围绕着精确预测刚度、阻尼和耐久性这三大工程指标，并与物理试验形成闭环验证，从而高效地指导产品设计与优化。
