别让网格毁仿真！瞎划 = 结果废

做仿真时你是不是也踩过这坑：赶项目进度，拿到几何就匆匆划网格，没检查就提交计算 —— 结果要么报错卡半天，要么结果 “离谱到不敢用”？别先怪软件不给力，大概率是你忽略了最关键的细节：网格质量。

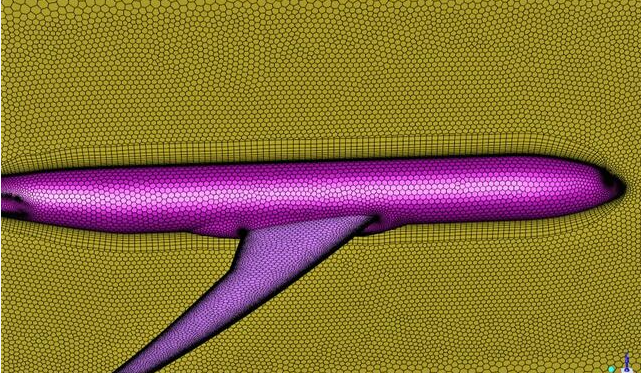

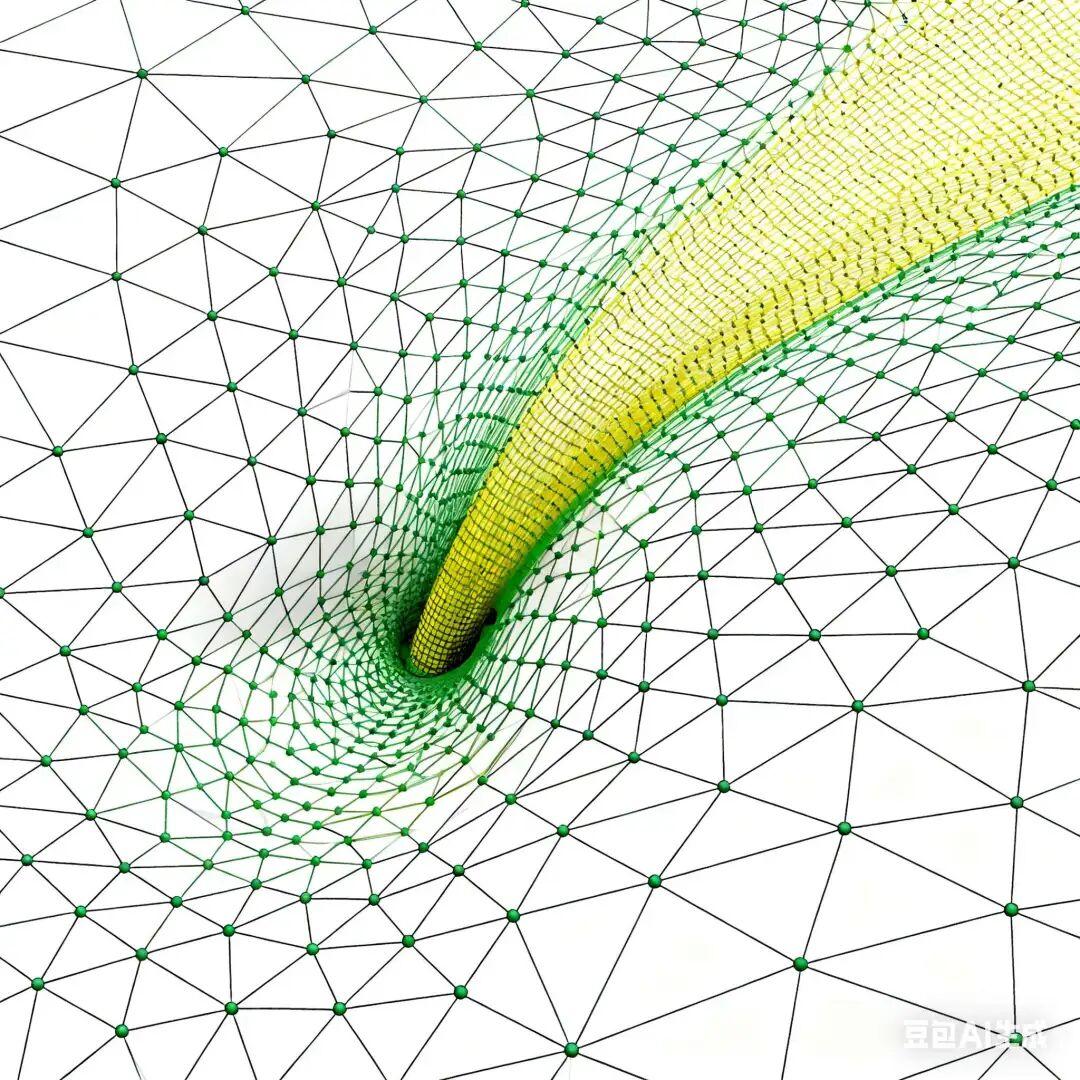

简单说，网格就是把复杂几何拆成无数小单元（比如四面体、六面体），这些单元是仿真计算的 “最小积木”。

而网格质量，就是判断这些 “积木” 好不好用的标准 —— 就像盖房子，砖块歪歪扭扭、大小不均，房子肯定不结实；网格质量差，后续计算结果自然也 “站不住脚”。

判断网格质量的核心指标，其实一点不复杂：

• 畸变率：单元是不是 “变了形”？比如正六面体被拉成 “薄纸片”，就是畸变率超标；
• 长宽比：单元的长和宽（高）差距不能太大，“针状单元” 很容易让误差飙高；
• 内角：三角形单元别太尖（＜30°）或太钝（＞150°），四边形别超 45°-135°，否则精度直接打折。

这些看似 “细碎” 的指标，恰恰是仿真结果靠谱与否的 “第一道生死线”。

很多人觉得 “网格差不多就行”，但实际上，劣质网格的坑远比你想的更严重：

1. 计算直接 “卡壳”：几天功夫全白费

最直接的后果就是 “计算不收敛”—— 软件反复报错，要么提示 “残差降不下来”，要么直接崩溃退出。你以为是参数设错了，调来调去没效果，最后才发现是网格差，之前花在调试上的时间全成了 “无用功”。

比如做结构强度仿真，关键受力部位全是 “畸形单元”，软件算不出应力分布，可能跑了两三天，最后只得到一句 “计算失败”。

2. 结果 “差之毫厘”：决策偏了就是大风险

更隐蔽也更危险的是：计算 “看似成功了”，结果却和实际差出一大截。

比如汽车碰撞仿真，车身关键梁柱网格差，算出的 “抗撞强度” 可能虚高，最后设计的车身在实际碰撞中保护不了乘客，后果不堪设想。

3. 埋 “隐形陷阱”：返工成本高到哭

还有些时候，劣质网格不会让计算失败，结果也 “不一眼假”，但会埋下 “隐形错误”。比如热仿真里，局部网格差可能让 “热点温度” 算低了，工程师以为散热合格，实际产品却因局部过热损坏 —— 这类问题往往到物理测试或量产才暴露，返工成本直接翻倍。

其实做好网格质量一点不复杂，关键别 “跳步骤”，记住这 3 个核心动作：

1. 前期：先给几何 “大扫除”，别留 “病根”

网格质量的问题，很多在几何阶段就埋下了。拿到模型别急着划网格，先做 “几何清理”：

• 删无关小特征：比如直径＜1mm 的孔、高度＜0.5mm 的凸台，这些会让网格变复杂，还容易出劣质单元；
• 修几何缺陷：补缝隙、删重叠面、处理自由边，不然网格 “合不上”，畸形单元一抓一大把。

2. 中期：选对网格 + 控指标，别凭感觉来

按仿真类型选对网格：

• 结构仿真：关键部位优先用 “六面体网格”（质量稳、精度高），非关键部位用 “四面体”（划得快）；
• 流体仿真：壁面要做 “边界层网格”（抓壁面效应），长宽比别超 5:1。

划完网格一定要用软件工具查（比如 ANSYS 的 Mesh Quality、ABAQUS 的 Element Quality）：

• 畸变率：关键区＜0.1（越近 0 越好），非关键区≤0.3；
• 长宽比：六面体≤5:1，四面体≤10:1；
• 内角：三角形 30°-150°，四边形 45°-135°。

3. 后期：做 “网格无关性验证”，彻底放心

最后一步最关键：验证网格密度够不够。

方法超简单：现有网格基础上，关键区密度加 20%-30%（比如 5mm 改 4mm），重新算核心结果（比如最大应力、最大流速）。 两次结果偏差＜5%，说明密度够；超 10%，就继续加密，直到结果稳定。

收尾：别让 “差网格” 拖垮你的仿真 —— 靠谱才是真效率 仿真的核心价值，是用 “可靠数据” 指导设计。而网格质量，就是这份 “可靠性” 的基石 —— 你多重视一点网格，结果就多靠谱一分，设计风险就少一分。
