今天一起抓个大的：射频设计中的噪声！
你有没有过这样的经历：手机信号满格，刷视频却一直转圈； 显示 “5G”，传文件却比 4G 还慢；基站明明就在附近，通话时却总有杂音 —— 这些问题的背后，很可能藏着射频设计里的 “隐形杀手”：噪声。
这里的噪声不是我们耳朵能听到的声音，而是射频信号里 “杂乱无章的电干扰”，看不见摸不着，却能直接拉低通信质量、缩小信号覆盖范围，甚至让昂贵的射频设备 “失灵”。今天我们一起来拆解射频噪声的本质、类型、危害，以及工程师们是怎么跟它 “斗智斗勇” 的。
第一件事先搞懂：射频噪声不是 “声音”，是 “信号里的雾霾”
在射频设计中，“噪声” 的定义很简单：叠加在有用射频信号上的、无规律的电信号干扰。
我们可以用 “雾霾天看风景” 来做个类比：
有用信号 = 你想看清的 “风景”（比如 5G 的视频数据、 文件信号）； 噪声 = 空气中的 “雾霾”（杂乱的电干扰）； 效果 = 雾霾越重，风景越模糊；噪声越强，有用信号越难被识别，通信就越卡顿、越容易出错。
当然和我们平时听到的 “声音噪声” 不同，射频噪声的本质是电子的随机运动或器件的非理想特性—— 比如电阻里的电子因温度随机碰撞，晶体管里的载流子随机产生和消失，都会产生微弱的电波动，这些波动就是噪声的来源。
我们再来认识一下射频设计中最常见的 4 种噪声。
射频系统里的噪声不是 “一锅乱炖”，不同来源的噪声其实有不同的特点，对通信的影响也天差地别。其中最核心最常见的的有以下 4 种，几乎所有无线设备（手机、基站、WiFi 路由器）都会遇到。
1. 热噪声（Thermal Noise）：所有电子元器件都有的 “基础噪声”
与温度成正比：温度越高，电子运动越剧烈，噪声越强（比如夏天手机发烫时，热噪声会比低温时高）； 与频率无关：在射频常用的几十 MHz 到几百 GHz 频段，热噪声的强度基本不变（业内叫 “白噪声”，像白光包含所有色光一样，白噪声包含所有频率的干扰）； 强度极弱：单个电阻的热噪声功率通常只有 10^-17 瓦级别，但射频信号在接收端也很弱（比如手机接收到的 5G 信号功率只有 10^-12 瓦），微弱的热噪声也会 “盖过” 有用信号。
2. 散粒噪声（Shot Noise）：半导体器件的 “专属噪声”
与电流成正比：电流越大，载流子越过 PN 结的数量越多，随机波动越明显，噪声越强； 也是 “白噪声”：在射频频段内，噪声强度不随频率变化；

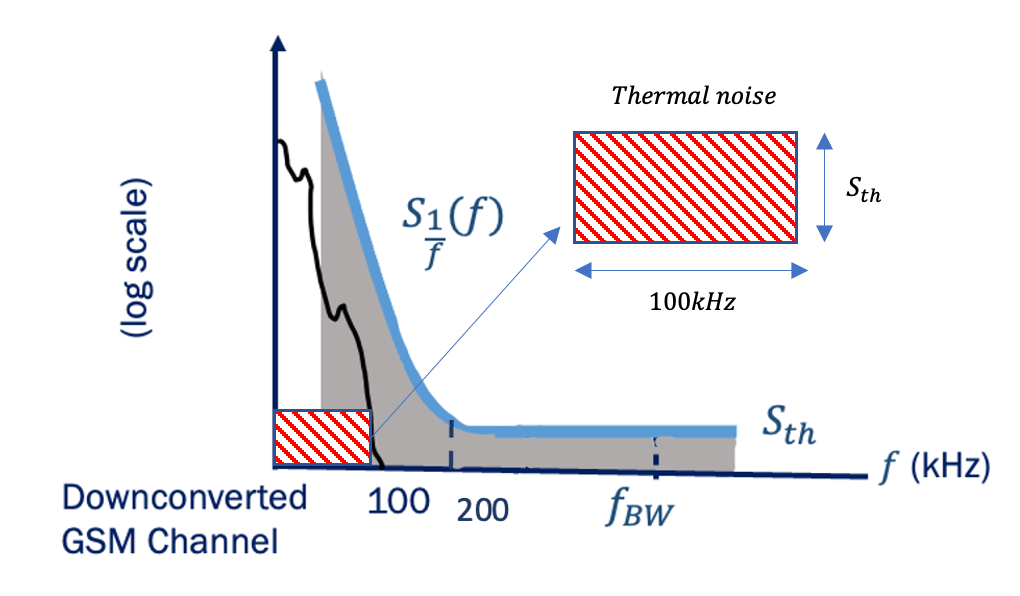

3. 闪烁噪声（Flicker Noise）：低频段的 “麻烦制造者”
“低频为王”：在 1MHz 以下的低频段，闪烁噪声非常明显；频率超过 10MHz 后，强度会大幅下降，几乎可以忽略； 与器件工艺相关：工艺越先进（比如 FinFET 晶体管）、表面缺陷越少，闪烁噪声越弱；
4. 相位噪声（Phase Noise）：振荡器的 “致命缺陷”

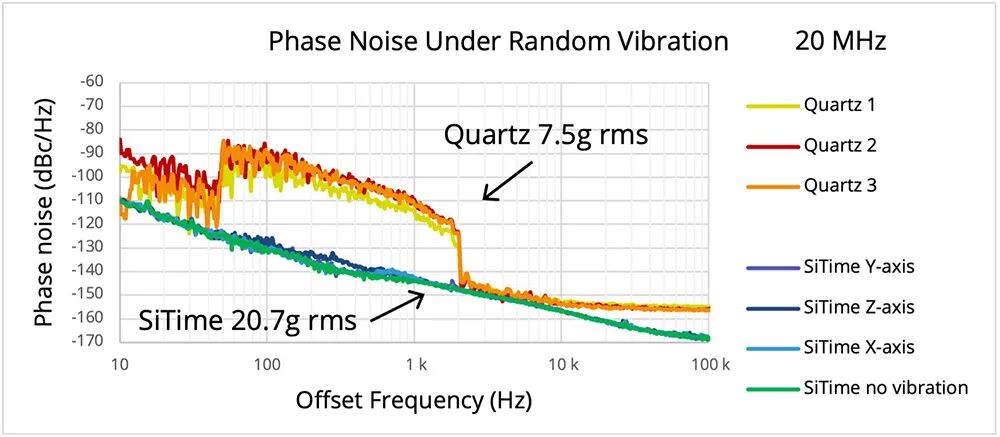

围绕载波分布：相位噪声的强度与 “偏离载波的频率” 有关 —— 离载波越近（比如偏离 1kHz），噪声越强；离载波越远（比如偏离 1MHz），噪声越弱； 直接影响信号精度：相位噪声会导致信号的 “频率纯度” 下降，就像钟表的指针偶尔跳一下，时间就不准了；
认识了噪声的来源之后，我们一起看一下噪声的危害。
射频噪声的危害远不止 “网速慢、通话杂音”，还会直接增加设备成本、降低系统性能，甚至导致项目失败。
1.噪声使得射频接收机的灵敏度下降，“信号满格却没用”
接收端的核心目标是 “捕捉微弱的有用信号”，而噪声会直接 “淹没” 这些信号：
比如手机的 5G 接收灵敏度目标是 - 105dBm（非常微弱的信号），如果 LNA 的噪声太大，会导致实际能接收的信号强度变成 - 100dBm—— 这意味着原本 1 公里外基站能覆盖到的地方，现在只能覆盖 500 米，手机在 “信号满格”（其实是噪声被放大）的情况下，依然无法 正常上网。 对物联网设备更致命：LoRa 网 关的接收灵敏度如果因噪声下降 5dB，传输距离会从 10 公里缩短到 5 公里，为了覆盖原本的区域，需要多部署一倍的网 关，成本直接翻倍。
其次射频噪声也会导致发射端的杂散超标。
发射端的噪声会随有用信号一起发射出去，干扰相邻频段的设备：
比如 WiFi 路由器工作在 5.8GHz 频段，发射端的噪声如果抑制不好，会窜到旁边的 5G 基站频段（3.5GHz），导致基站的接收端 “收到一堆干扰”，周边用户的 5G 网速集体下降； 更严重的是，各国对射频设备的 “杂散辐射” 有严格标准（比如中国的 GB 9254），如果噪声导致杂散超标，设备会被禁止上市，企业前期的研发投入全部白费。
同时噪声对整个射频系统的影响也很大。
为了对抗噪声，设备往往需要 “牺牲功耗”：
比如手机在噪声大的环境下（比如电梯、地下室），会自动提高 PA 的发射功率，试图让信号 “盖过噪声”—— 原本能续航 8 小时的手机，可能 5 小时就没电了； 基站为了降低噪声的影响，会增加 LNA 的偏置电流，让其工作在 “低噪声状态”，但这会导致基站的功耗从 500W 增加到 700W，一年下来多花的电费就是一笔不小的开支。
噪声危害这么严重，那怎么衡量噪声？
工程师不会凭感觉判断噪声大小，而是用两个核心指标量化 —— 理解这两个指标，就能看懂射频器件的 “噪声水平”。
1. 噪声系数（Noise Figure, NF）：接收端的 “干净程度”
2. 相位噪声（Phase Noise）：振荡器的 “稳定程度”
最后我们一起来总结一下射频工程师怎么 “干掉” 噪声的呢？
射频设计的本质，就是在 “噪声和信号” 之间找平衡 —— 以下 4 个方法，是射频工程师对抗噪声的 “常规操作”，几乎所有射频设备都会用到。
首先一定要选对器件：从源头降低噪声
“好的器件是成功的一半”，选择低噪声器件能直接减少噪声产生：
接收端选 “低噪声放大器（LNA）”：优先选 GaAs（砷化镓）或 GaN（氮化镓）工艺的 LNA，这些工艺的电子迁移率高，热噪声和散粒噪声小（比如 Avago 的 AG8142 LNA，NF 仅 0.8dB）； 振荡器选 “高精度类型”：手机用 “温补晶振（TCXO）” 抑制温度对相位噪声的影响，基站用 “恒温晶振（OCXO）”，卫星用 “原子钟”，一步到位降低相位噪声； 避免劣质电阻电容：电阻选 “金属膜电阻”（热噪声比碳膜电阻小），电容选 “NP0 陶瓷电容”（介质损耗小，不易产生噪声）。
第二要着重优化 PCB 布局：让噪声 “无处可藏”
PCB 布局是射频设计的 “细节战场”，一个小错误就可能让噪声翻倍：
接地要 “干净”：射频地和数字地分开铺铜，用 “单点接地”（比如通过一个 0Ω 电阻连接），避免数字信号的噪声（比如 MCU 的 SPI 通信噪声）窜到射频地； 电源去耦要 “到位”：每个射频器件的电源引脚旁，都要并联 “0.1μF 陶瓷电容 + 10μF 钽电容” 的组合，电容要靠近引脚，接地过孔直接打在电容焊盘旁，滤掉电源线上的噪声； 射频线要 “短直”：射频线（比如 LNA 到混频器的连线）尽量短、直，避免直角和过孔，减少信号反射产生的噪声；同时，射频线要远离数字线（比如 USB 线），间距至少 0.5mm 以上。
再者要学会使用用屏蔽罩：给噪声 “画个圈”
对于强干扰场景，物理屏蔽是最直接的方法：
射频模块加 “金属屏蔽罩”：比如手机的射频前端（LNA、PA、振荡器）会用不锈钢屏蔽罩罩起来，避免外部的电磁干扰（比如屏幕的噪声）窜进去，同时也防止射频噪声干扰其他模块（比如基带芯片）； 基站和路由器用 “屏蔽腔”：内部用金属隔板分成多个腔室，把发射端和接收端分开，避免发射端的强噪声干扰接收端的微弱信号。
最好还可以使用算法补偿，就是用 “软件” 对抗噪声
硬件无法完全消除噪声，这时候需要软件 “补刀”：
接收端用 “数字滤波”：比如在基带芯片里用 FIR 滤波器或 IIR 滤波器，滤掉低频的闪烁噪声和高频的杂散噪声； 振荡器用 “锁相环（PLL）”：通过反馈机制实时修正振荡器的相位偏差，降低相位噪声 —— 比如 5G 基站的 PLL 能把晶振的相位噪声优化 20dB 以上； 发射端用 “预失真”：数字预失真（DPD）技术能抵消 PA 的非线性噪声，减少杂散辐射，让发射信号更干净。
学习总结：噪声是射频设计的 “试金石”，认识它，找到它，然后干掉它，射频设计就成了。
射频设计里没有 “绝对无噪声” 的系统，工程师的工作就是 “把噪声控制在可接受的范围”——5G 的高速、卫星的精准、WiFi 的稳定，背后都是对噪声的极致控制。
下次再遇到手机卡顿、WiFi 断连，不妨想想：可能不是信号差，而是 “噪声太大”；看到基站上的金属屏蔽罩、手机里的小屏蔽腔，也能明白：这些都是工程师对抗噪声的 “小技巧”。
