效率翻倍！巧用Matrix Browser快速定位RBE2主节点并创建SPC



如果在没有二次开发的情况下，我相信大家都遇到过这个让人头疼的场景

1、在螺栓连接，我们用RBE2来模拟刚性连接。当需要在这个螺栓上施加固定约束（SPC）时，按照常规思路，我们必须手动在密密麻麻的网格中找到那个小小的RBE2主节点。

2、在创建内饰集中质量的时候，我们需要创建rbe3单元，同样也会去点击多个rbe2单元的中心节点作为rbe3单元的从点。

模型简单还好说，一旦面对成十几个孔的复杂装配体，这种“找点”的工作就变得极其繁琐、耗时且容易出错。

那么，有没有一种方法，能让我们像“查数据库”一样，瞬间筛选、选中所有需要的主节点呢？

答案是肯定的！HyperMesh强大的 Matrix Browser 功能就是为此而生。下面，我们一步步来解锁这个高效的工作流。



传统方法 vs. 高效方法

• 传统方法：

1. 在图形界面中旋转、缩放模型，苦苦寻找代表RBE2的蜘蛛网 特征。
2. 小心翼翼地点击，生怕选错。如果点不中，还得打开“仅显示单元”等过滤器辅助选择。
3. 重复以上步骤N次，效率低下。

• 高效方法：

1. 打开Matrix Browser，像使用Excel筛选器一样，直接筛选出所有类型为RBE2的单元。
2. 进一步查询，直接列出所有这些RBE2单元的主节点ID。
3. 一键选中所有主节点，轻松创建SPC。

优势立现： 快速、准确、可批量处理，完全不依赖肉眼在图形界面中寻找。

实战演练：一步步搞定

假设我们的模型中已经创建了多个用于模拟螺栓的RBE2单元，现在需要为它们的主节点施加SPC约束。

第1步：打开Matrix Browser

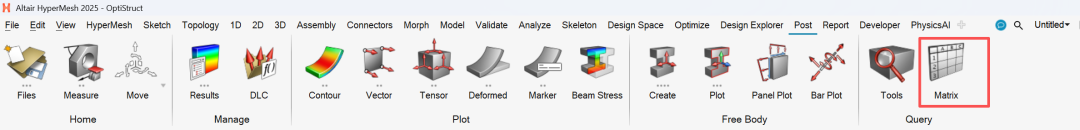

在HyperMesh界面的post扩展下选择 Matrix Browser。这是我们的“数据控制中心”。

第2步：定位并筛选RBE2单元

1. 在Matrix Browser窗口的 Type 栏下，选择 hm。
2. 在 Entity 栏下，选择 element。现在，然后点击query按钮。
3. 接下来会弹出交互选择单元按钮，我们需要过滤出我们想要的RBE2单元。通过Config 选择。
4. 在弹出的筛选器中，勾选 rbe2 然后点击OK。瞬间，表格中就只显示所有RBE2单元的ID了。

第3步：查询并选中主节点

RBE2单元的主节点就是其第一个节点（node1）。我们需要把这个信息提取出来。

1. 在Matrix Browser的表格中，确保筛选出的RBE2单元列处于被选中的状态。
2. 现在，我们需要查询与这些单元相关的节点。在Matrix Browser的菜单或右键菜单中，找到并点击 Query。
3. 在查询设置中，选择查询关联的 node1。这一步的意思是：“帮我找出刚才选中的所有RBE2单元的第一个节点”。
4. 点击OK执行查询。神奇的事情发生了：Matrix Browser的表格会刷新，新的一列数据出现了，里面整齐地排列着每一个RBE2单元所对应的主节点的ID号。

第4步：高亮确认并创建SPC

1. 在Matrix Browser中，用鼠标选中整个包含主节点ID的列。当你选中时，图形窗口中的所有对应的主节点都会立刻高亮显示。这里经典界面和新界面还存在一个差异，如果在经典界面中我们可以直接进行约束的创建，collector能直接收集当前高亮的entity对象。但是在新界面中，虽然也是高亮选择但是collector并不能访问高亮显示的entity，所以需要将table导出为Excel，再Excel中进行复 制，再回到界面中，通过by id的方式选择对象。下面的文章步骤为经典界面的操作方式，新界面的操作流程可以查看下方视频。
2. 保持这些节点的选中状态，直接切换到 Analysis 页面。

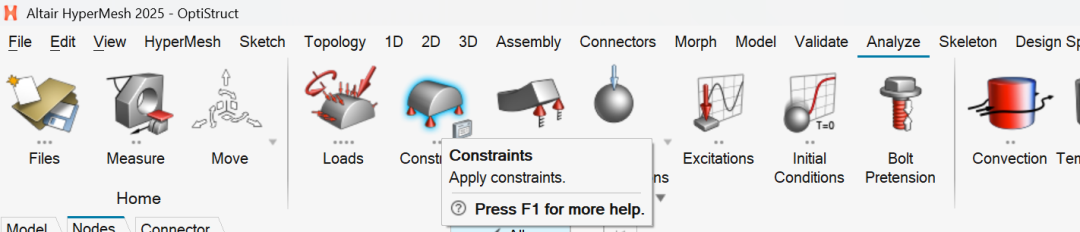

3. 点击 Constraints，在弹出的设置面板中，这些主节点已经被自动载入为约束对象。



4. 选择所需的自由度，然后点击Create。完成！

总结与核心价值

通过这个流程，我们彻底告别了“显微镜式”的手动查找。这个技巧的核心价值在于：

• 批量处理：无论模型中有10个还是1000个螺栓，操作步骤几乎一样，效率提升是指数级的。
• 绝对准确：基于数据库查询，杜绝了手动选择可能带来的遗漏或误选。
• 思路启发：Matrix Browser的功能远不止于此。导出的Excel并非独立的数据，而是和模型一一对应的对象了，你可以用它做模型的修改，可以基于任何属性（如材料ID、属性ID、单元类型，名称等）进行筛选和查询，修改，从而快速管理、检查和组织你的有限元模型。

• 简化建模过程: HyperMesh中的二次开发与模型命名技术

下次当你在复杂的模型中为找点而发愁时，不妨试试这个“数据驱动”的方法。熟练之后，它一定会成为你HyperMesh工具箱中最锋利的武器之一。

希望这个技巧能帮到大家！如果还有其他高效的前处理心得，欢迎一起交流！
