OptiStruct-线性屈曲分析理论基础

一. 控制方程与物理本质

线性屈曲问题通过特征值求解描述结构失稳临界点：

•        ：结构线性刚度矩阵；
•        ：参考载荷        作用下的几何刚度矩阵（反映应力刚化效应）；
•        ：特征值（载荷乘子）；
•        ：屈曲模态向量（失稳形态）。

临界屈曲载荷由最小特征值      决定：



关键概念：当      引入负刚度效应使系统矩阵奇异时，      标识结构承载极限。

二. 预应力工况处理

若参考载荷      作用于预载结构（如通过STATSUB指向非线性静力学工况）：

• 刚度矩阵        采用预应力状态矩阵；
• 屈曲载荷        表征在预载基础上的附加临界载荷。

三. 求解器算法与实现

OptiStruct采用Lanczos方法求解特征值问题：

输入配置要求：

SUBCASE → METHOD = EIGRL_ID          # 引用特征值提取方法
         STATSUB = STATIC_SUBCASE_ID # 关联参考静力工况



禁止项：参考静力工况不可启用惯性释放(INREL)，否则导致半正定矩阵奇异。

四. 几何刚度矩阵特殊处理

4.1 元素贡献规则

4.2 材料温度依赖性
几何刚度矩阵计算自动考虑TEMP(LOAD)或TEMP(MAT)定义的温度相关材料属性。

4.3 区域排除技术
通过EXCLUDE子工况入口选择性移除部件对      的贡献：

SUBCASE → EXCLUDE = COMP_LIST        # 指定排除组件



物理意义：被排除区域视为弹性边界，仍参与位移计算但不影响屈曲路径。

五. 偏移元素(ZOFFS)的屈曲行为

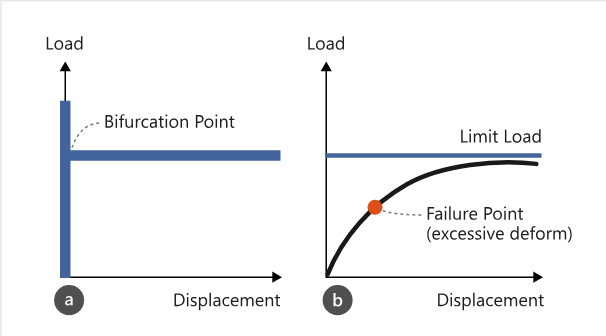

5.1 偏移单元的影响当使用ZOFFS等偏移设置时：

• 屈曲行为从突发性失稳转变为渐进性失稳

• 结构可能在达到理论极限载荷前就已发生过度变形

• 复杂结构即使无偏移也可能呈现渐进屈曲特性



六. 工业应用要点总结

数值稳定性保障机制：
① Lanczos算法稳定性：通过三对角化降低矩阵条件数；
② 几何刚度精确集成：全高斯积分捕捉应力梯度；
③ 预应力态一致性：严格传递非线性静力求解的切线刚度矩阵。
