计算产品在瞬态应力工况下的寿命
在瞬态疲劳分析期间，不需要输入载荷时间历程，因为它是在瞬态分析期间内部计算的。
此示例将详细介绍瞬态SUBCASE的应力-寿命疲劳计算。瞬态疲劳分析目前支持SN（单轴和多轴）、EN（单轴和多轴）和FOS计算
在本教程中，您将：
1·将模型导入HyperLife
2·选择具有Transient Response加载类型的SN模块并定义其所需参数
3·创建并指定Material
4·创建临时事件
5·评估和查看结果
在开始之前，请将本教程中使用的文件复 制到您的工作目录。

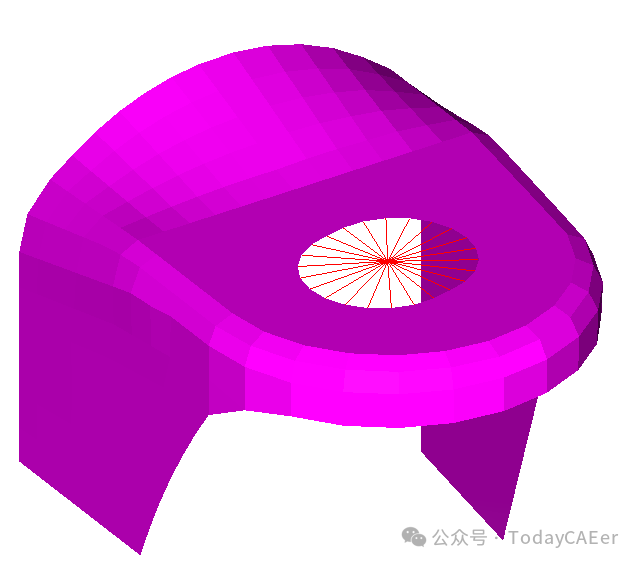

一、导入模型
1.从主页工具的文件工具组中，单击Open Model工具。
2.在Load model and result对话框中，浏览并选择HL-1070\Bracket-SN-Transient.h3d作为模型文件。System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。
3.单击Apply。
Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。
二、定义疲劳模块
1.单击SN工具。SN工具应该是选定的默认疲劳模块。如果不是，请单击疲劳模块图标旁边的箭头以显示可用选项的列表。

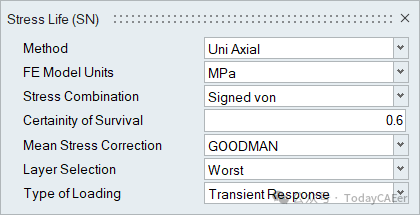

2.定义SN配置参数。
a)选择Uni Axial作为方法。
b)选择MPa作为FE模型单位。
c)选择Signed von作为应力组合。
d)输入一个值0.6作为生存确定性。
e)选择GOODMAN作为平均应力连接。
f)选择Worst作为图层选择。
g)选择Transient Response作为加载类型。
3.退出对话框。
三、指定Material
1.单击Material工具。
2.激活零件new_bracket旁边的复选框。

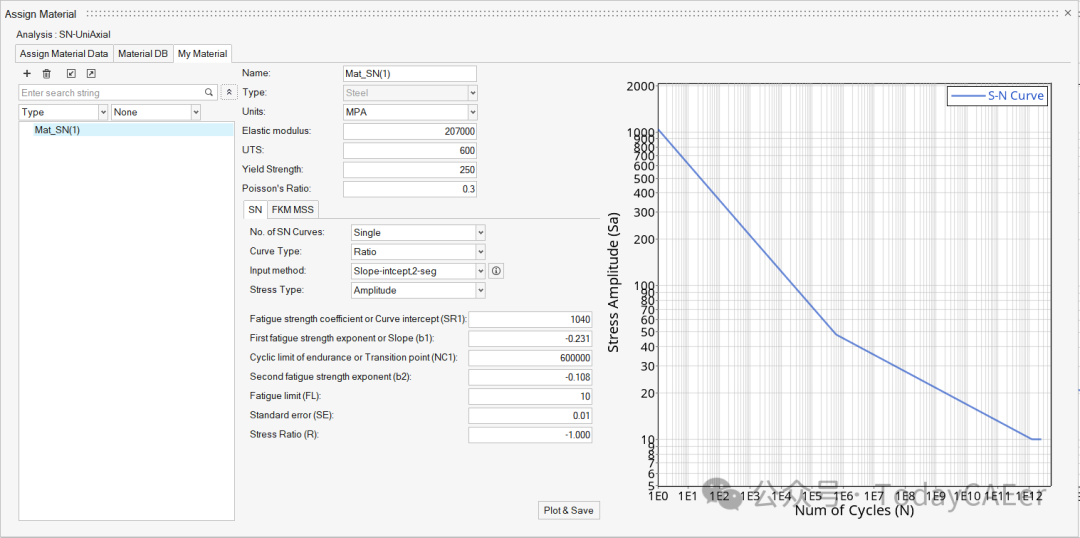

3.创建新Material。
a)单击My Material选项卡。
b)单击 以创建新Material。
c)将Elastic modulus设置为200000。
d)将Input method更改为Slope-intcept，2-seg。
e)将UTS设置为2000。
f)将屈服强度设置为1800。
g)将Poisson's Ratio设置为0.333。
h)在SN选项卡中，将Fatigue strength coefficient或Curve intercept（SR1） 设置为1040。
i)将First fatigue strength指数或Slope（B1） 设置为-0.231。
j)将Cyclic limit of endurance或Transition point（NC1） 设置为600000。
k)将第二疲劳强度指数（B2） 设置为-0.11。
l)将Fatigue limit设置为10。
m)将Standard error值设置为0.01。
n)点击Plot并保存。
4.右键单击Mat_SN（n）并选择Add以分配Material列表。

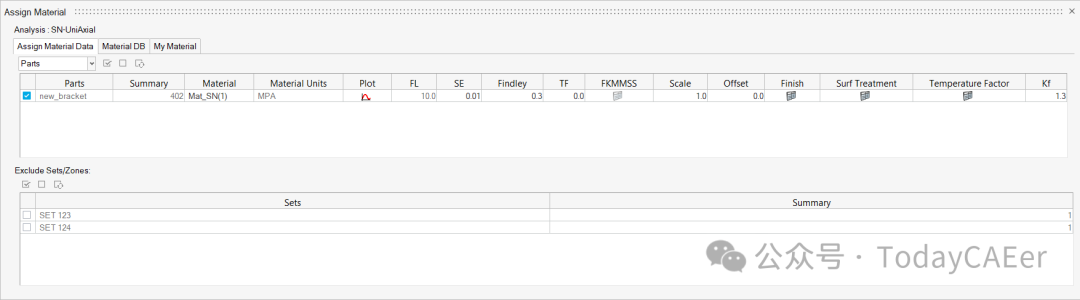

5.返回到Assign Material Data选项卡，然后从new_bracket的Material下拉菜单中选择Mat_SN（n）。Material列表中填充了从Material数据库和我的Material中选择的Material。
6.单击 Finish下。在Surface Finish对话框中，从下拉菜单中选择POLISH，然后单击OK。
7.单击 Surf Treatment下。在Surface Treatment对话框中，从下拉菜单中选择NITRIDED，然后单击OK。
8.将Kf值设置为1.3。
9.退出对话框。
四、创建Transient Event

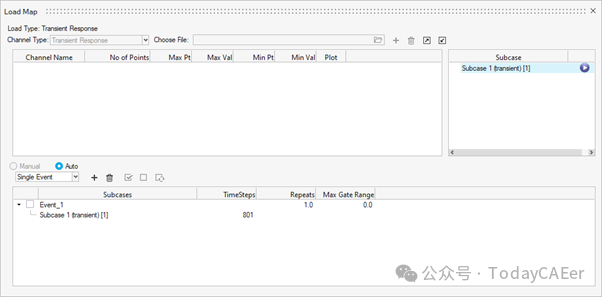

1.单击Load Map工具。此时将打开Load Map对话框。默认情况下，Channel Type设置为Transient Response，并且无法更改。由于这是瞬态疲劳分析，因此不需要载荷历程。
2.选择Subcase 1 。
3.在对话框的下半部分，单击 以创建Event_1标题。SUBCASE 1列在事件下。
4.激活Event_1复选框。
Note：每个事件只能选择一个瞬态子情况。
5.退出对话框。
五、评估和查看结果
1.在评估工具组中，单击Run Analysis工具。

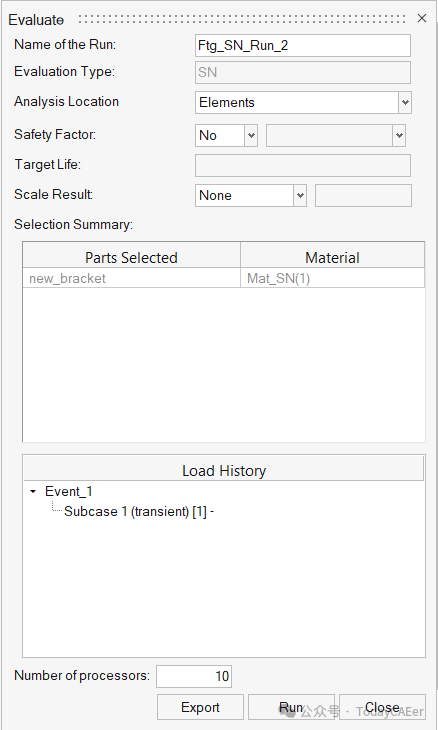

此时将打开Evaluate对话框。
2.Optional：输入运行的名称。
3.单击Run。结果文件将保存到主目录，并打开Run Status对话框。
4.运行完成后，单击View Current Results。

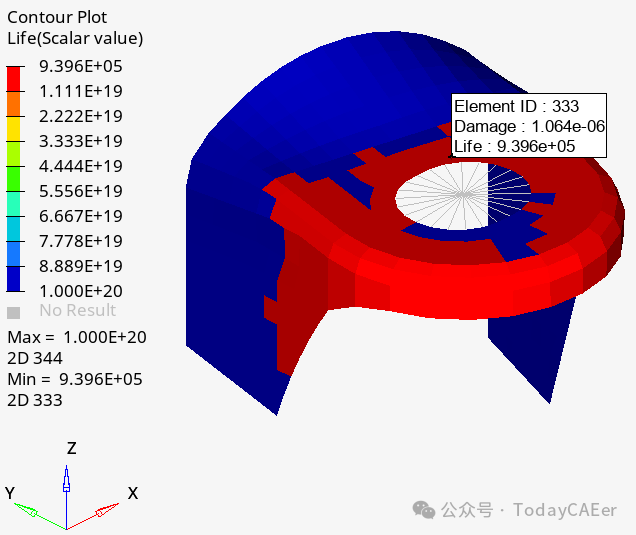

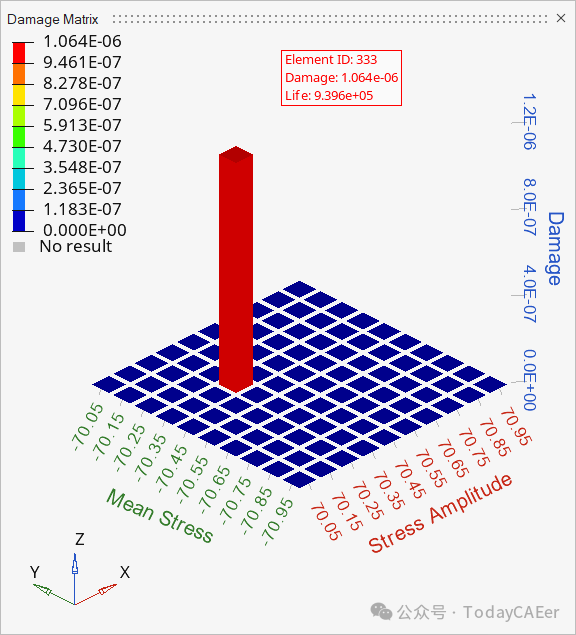

5.使用Results Explorer可视化各种类型的结果。
