卷二：EDA工具演化与企业体系详解

1 各类EDA工具的演进与原理分析

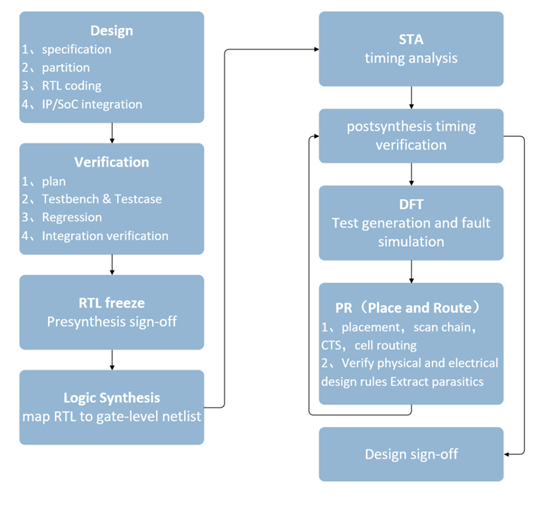

图1：典型数字IC设计流程示意图。从前端设计（设计规格、RTL开发和验证）到后端物理实现（布局布线、物理验证），EDA工具链覆盖整个芯片设计周期[[1]][[2]]

EDA（Electronic Design Automation，电子设计自动化）工具按芯片设计流程通常分为前端和后端两大类[[1]]。前端设计工具涉及电路功能建模和逻辑实现，而后端工具侧重物理实现和制造相关优化。以下分别介绍各类EDA工具的演进及其原理。

1.1 前端设计：电路建模、RTL建模、硬件描述语言演进

电路功能建模与RTL设计： 早期数字电路设计依赖晶体管级和门级的手工绘图或原理图输入。随着电路规模增长，出现了使用高级语言描述电路行为的需求[[3]][[4]]。20世纪70年代，业界提出寄存器传输级（RTL）设计概念，用抽象语言描述逻辑运算[[5[[6]]。1971年C. Gordon Bell等提出ISP语言描述DEC PDP-8计算机的RTL结构[[3]]。随后DEC、美国国防部等推动开发硬件描述语言(HDL)。1980年代中期，两个重要的HDL诞生：Gateway公司1985年推出Verilog语言及其逻辑模拟器Verilog-XL，另一支由美国军方VHSIC计划资助，Intermetrics公司完成了VHDL语言（1985年发布初版）[[4]][7]。Verilog起初为私有语言，1989年Cadence收购Gateway后将Verilog在1990年公开，使其走向IEEE标准[[8]][9]；而VHDL在1986年成为IEEE 1076标准，并在1987年正式发布[[7]]。

HDL演进： Verilog和VHDL在90年代成为工业主流HDL，两者各有侧重（Verilog偏实用设计，VHDL源自Ada语言强调系统级抽象）[[4]][[10]]。它们推动了RTL级设计方法的普及，使设计规模从几千晶体管扩展到上百万晶体管[[11]][[10]]。随后，为应对更复杂的数字系统，又发展出SystemVerilog（2005年IEEE 1800标准）和SystemC等新语言[[12]][13]。SystemVerilog在兼容Verilog的基础上，引入了面向对象编程、随机约束和断言等机制，便于更高级别的验证和设计复用[[13]]。SystemC则基于C++库，用于更高抽象层次的系统级建模和硬件/软件协同设计[[14]]。硬件描述语言的演进显著提高了设计生产率，RTL设计流程逐渐取代门级原理图，实现了从“手工时代”向自动化设计的飞跃[[15]][[16]]。

高层次综合(HLS)： 除了RTL级设计，近年来出现高层次综合工具，用高级语言（如C/C++或MATLAB）描述算法，由工具自动综合为RTL电路，实现设计抽象层次的进一步提升。这方面的实例包括Mentor的Catapult HLS、Xilinx的Vivado HLS等。这些工具通过将行为级描述映射为RTL，实现快速架构探索，但其应用需要权衡性能与资源开销，尚未完全取代RTL设计。

1.2 逻辑综合：综合算法发展史、静态时序分析的形成与进化

逻辑综合兴起： 逻辑综合（Logic Synthesis）是将RTL级的设计描述自动转换为门级网表的技术[[10]]。其思想可追溯到1970年代早期IBM的LSS系统，这是基于规则的逻辑变换系统，通过模式匹配优化电路[[17]]。同期MIT的MacPitts项目尝试从高层描述直接生成晶体管版图（称为“硅编译”），虽然商业上未成功，但开创了算法化综合的思路[[18]]。1980年代，一系列大学和工业项目（如MIS、BOLD、Silc等）提出了两阶段综合框架：首先进行与工艺无关的逻辑优化，将高级表示转换为布尔逻辑；接着进行技术映射，将逻辑映射到特定库单元[19]。这种分离思想成为现代综合算法的基础。

商用逻辑综合工具： 1987年，Synopsys公司成立并推出了业界第一款成功的商业逻辑综合器（代号“Socrates”，后称Design Compiler）[20]。Synopsys综合器结合了算法变换和基于规则优化的优点，显著提升了设计效率[20]。凭借对Verilog HDL的率先支持[21]，Synopsys在ASIC综合市场上取得主导地位[22]。此后，只有少数竞争者在特定领域取得进展，如Synplicity公司的FPGA综合器和Exemplar（Mentor收购）等，但整体ASIC综合市场长期为Synopsys所垄断[22]。

静态时序分析（STA）的诞生： 随着集成电路速度提高，设计中时序验证变得极为关键。早期采用全面时序仿真，但速度慢、覆盖有限。静态时序分析于1980年代兴起，其思想可追溯到1966年用PERT方法分析电路路径时延[23]。STA不需动态仿真，而是对电路拓扑进行图论算法计算所有路径的延迟[24][25]。通过假定每个单元和连线的延迟，根据拓扑执行拓扑排序、累积延迟并找到最长路径，STA能够快速覆盖所有时序路径[24][26]。1990年代起，随着工艺进入深亚微米，STA工具（如Synopsys PrimeTime）成为时序签核标配[27][26]。STA技术本身也演进出支持时序驱动优化、统计时序分析（考虑工艺波动）等高级功能[28]。静态时序分析的引入，使设计流程在综合、布局等各阶段都能快速评估时序，大幅缩短了设计收敛时间[29][25]。

物理综合与时序闭合： 在90纳米节点附近，连线延迟开始主导电路速度，传统逻辑综合假设门延为主的模型已不准确[30]。为解决布局布线与时序优化的耦合问题，EDA业界在2000年代推出“物理综合”(Physical Synthesis)技术，将综合与布局布线紧密结合[30]。物理综合在综合过程中考虑实际连线延迟，进行插入缓冲、单元尺寸调整和功耗优化等，使综合和后端优化一体化[30]。这一演进显著减轻了先综合后布局导致的迭代，实现了更高的时序收敛效率。

1.3 验证与仿真：事件驱动仿真、形式验证、覆盖率驱动验证、UVM框架

事件驱动仿真： 逻辑仿真是验证数字电路功能的基础手段。传统上有两类仿真算法：层级模拟（一次计算所有门输出）和事件驱动模拟。事件驱动仿真根据信号变化触发门仿真，仅对发生事件的门重新计算[31][32]。由于数字电路开关活动率通常只有1-5%[33]，事件驱动技术极大提高了仿真效率，成为主流算法。典型实现如Mentor的ModelSim和Synopsys VCS等事件驱动级联仿真器。这类仿真支持毫秒级别的信号精确度，但随着电路规模增大，纯软件仿真变得缓慢，为此发展出硬件加速器（如Cadence Palladium系列）和FPGA原型验证等手段，但这些仍遵循事件调度的基本原理。

形式验证： 除仿真外，形式验证通过数学方法证明电路性质。90年代以来，模型检测（Model Checking）技术成熟，可用逻辑公式描述设计规范并自动验证满足性。然而通用模型检测受状态空间爆炸限制，只能用于控制逻辑等有限规模电路。另一种形式技术是等价检查(Formal Equivalence Checking)，用于比较综合前后的电路功能是否一致，已成为必须环节[34]。Cadence的JasperGold等工具则将形式方法拓展到更多应用，如安全属性验证、覆盖率分析等。

覆盖率驱动验证(CDV)： 随着芯片规模和复杂度激增，上世纪90年代末验证成为设计瓶颈。业界引入随机化测试和覆盖率度量理念，以覆盖率（如功能覆盖点达成情况）来衡量验证进度[35]。Verisity公司的Specman工具率先实现约束随机测试及功能覆盖收集，通过自动生成大规模随机测试并检测覆盖率盲点，显著提高了Bug捕获率。覆盖率驱动验证方法在2000年代被广泛接受[36][37]。同时，验证逐渐成为独立职业[38]，专职验证工程师利用脚本和验证IP，搭建复杂测试平台。这一时期，各大EDA公司推出了自家验证方法学：Synopsys的VMM方法学，Mentor和Cadence合作的OVM等，都旨在规范验证架构、提高可复用性[39]。

UVM统一验证方法学： 不同方法学并存带来移植困难。2011年前后，Accellera组织推出UVM（Universal Verification Methodology），融合VMM和OVM的优点，成为工业标准验证框架[40]。UVM基于SystemVerilog面向对象编程，提供一套通用类库用于搭建验证平台，包括驱动激励、监视器、检查器、覆盖率收集等组件。UVM推广后，随机约束、覆盖率驱动和可重用验证组件实现了标准化，大幅提升了验证效率[37]。据Cadence专家介绍，UVM成功地将先进验证技术带入主流，并极大改善了验证复用性[37]。展望未来，业界正探索可移植刺 激（Portable Stimulus）等新方向，希望进一步提高跨平台、一致性的验证生成[41]。

1.4 物理实现：布局布线算法（Lee算法、A*、图匹配）、物理综合、寄生提取

布局布线概述： 物理实现阶段包括布局(Placement)和布线(Routing)。布局决定每个单元或宏单元在芯片上的位置，布线则连接这些元件的引脚[42][43]。这一过程需要满足所有设计规则和性能要求，因此是复杂的组合优化问题，大多属于NP完全问题[44]。EDA工具采用启发式算法求解“足够好”的结果[44]。

经典布线算法演化： 早期布线算法奠基于Lee算法。Lee算法由C.Y. Lee在1961年提出[45]（也称迷宫算法），以网格上的广度优先搜索找到两个引脚间的最短路径[46][47]。Lee算法能保证找到最优路径，但需要遍历大量节点，内存和时间成本高[46][48]。后续改进包括Hadlock算法等，引入启发式减少搜索区域。A（A-star）搜索算法在布线中也得到应用，它在Lee算法基础上加入启发函数，引导搜索朝目标前进，进一步提高效率[49][50]。在多端或多层布线情况下，算法演变出了Steiner树构造、多源多汇的并行扩展等。布线过程通常分两级：全局布线先粗略规划每条网络经过的通道，详细布线*再具体分配线段和过孔[51]。现代布线器还综合考虑时序、串扰、铺地和填充等要求，在算法中加入多目标优化。

布局算法演化： 布局问题可看作给模块选址的优化，涉及减少连线长度、满足面积/拥塞等约束。早期有基于图划分的算法（如Kernighan-Lin算法用于将电路划分为子区域、然后递归布局），以及基于模拟退火的算法（如名为TimberWolf的工具将布局问题转化为模拟退火优化）。20世纪90年代还出现基于启发式迭代的混合同时放置和布线（比如Magma公司的方法，将放置与局部布线交替优化）。近年来，由于布局与逻辑综合、时序优化耦合紧密，物理综合思想也体现在布局算法中：例如Synopsys IC Compiler等工具在布局过程中调用增量综合调整逻辑，以优化时序和面积[2][52]。现代EDA布局算法往往是多阶段的，包括粗略放置、详细放置、摆动优化等步骤，并利用多线程和并行技术处理大规模实例。

寄生参数提取： 完成布线后，需提取连线的寄生电阻、电容等参数，以供时序和信号完整性分析[53]。深亚微米时代，寄生效应对延迟影响巨大，不提取将导致时序分析不准确。典型寄生提取工具如Synopsys StarRC、Cadence QRC等通过二维/三维场求解计算每段互连的电容、电阻值，然后生成标准延迟格式(SDF)和SPICE网表供仿真[53][54]。提取技术从简单的线性近似发展到考虑飞行时间效应、耦合电容精确建模，甚至统计寄生提取以评估工艺波动影响。

物理验证： 芯片物理设计完成后，还需物理验证，包括版图vs原理图一致性检查(LVS)和设计规则检查(DRC)等[55]。Mentor的Calibre是业界标准的物理验证工具，可以高效处理数十亿晶体管级别的DRC/LVS检查。物理验证确保版图可制造且与电路设计一致，是制造签核前的最后一步。

1.5 制造导向EDA：DFM、RET、OPC与制造协同演化

设计与制造协同： 传统EDA关注电路性能和功能，而随着制造工艺趋于深亚微米甚至纳米级，设计必须考虑制造可行性，催生了面向可制造性的设计(DFM) 工具。DFM泛指在设计阶段采取措施提高成品率、降低 制造缺陷的技术[56]。

RET与OPC： 当光刻光源波长相对于晶圆上图形尺寸变大时，衍射和光学邻近效应导致晶圆上图形失真[57]。130nm节点开始，普遍采用光学分辨率增强技术(RET)来弥补光刻极限[58]。其中核心是光学邻近校正(OPC)，通过在光罩上预先调整图形（如加“耳朵”或偏移边缘），补偿光学成像误差[58]。OPC最早由早期EDA公司Numerical Technologies商业化，其后Mentor、Synopsys等提供成熟OPC解決方案[59][60]。RET还包括相移掩模(PS M)、双重曝光等技术。这些步骤在版图定稿(tapeout)后由制造EDA软件自动完成，对设计人员透明[61]。随着节点缩小，RET愈发复杂，光罩数据量暴增，也推动了EDA在计算光刻、并行算法方面的进步。

设计规则和热点分析： 进入20nm以下，光学补偿已无法解决所有问题，需要设计端配合。晶圆厂制定了繁琐的设计规则（如多重图形约束、填充规则等），EDA工具需内置检查器指导设计[62]。例如20nm时，对连线金属密度的填充规则要求大幅提高[63]。EDA公司推出热点分析工具，模拟光刻过程识别易失败的几何结构并提示修改[64][65]。类似地，化学机械抛光(CMP)仿真工具检测芯片局部平坦度，对需要插入填充片的区域提出建议[66][67]。

EDA与制造协同演化： 综上，EDA工具逐步将制造因素引入设计环节。例如Cadence和Synopsys都在其布局布线工具中加入DFM选项，进行布线宽度渐变、via冗余插入等优化，以提高制造裕量。Mentor的Calibre不仅用于DRC/LVS，也扩展出Litho Friendly Design等功能模块，让版图在流片前就经过“体检”。从90nm节点至今，设计和制造的界限日趋模糊，EDA和制造设备厂商也展开合作，共同开发解决方案（如与光刻机厂商AS ML合作，将光刻模型纳入EDA仿真）。这一协同演化趋势确保了在摩尔定律后期，设计技术和制造工艺能够共同推进。

1.6 DFT与测试：可测性设计、扫描链、BIST等原理与工具

可测性设计(DFT)： 随芯片规模增长，传统功能测试难以覆盖所有故障。1970年代IBM提出可测设计理念，通过在设计中加入硬件结构提升测试可控性和可观测性。其中扫描设计(scan design) 是最重要的DFT技术：将电路中所有时序单元（触发器）串联成一个或多个扫描链，在测试模式下像移位寄存器一样级联，以便外部直接控制和观察内部状态[68][69]。IBM的Eichelberger和Williams在1977年提出了LSSD(Level-Sensitive Scan Design)方案，是早期著名的扫描设计实现[70]。IEEE后来制定了边界扫描标准(JTAG IEEE 1149.1，1990年发布)，将扫描链扩展到芯片I/O级别，用少数专用引脚访问芯片内部扫描链，实现电路板级互连测试[71][69]。JTAG标准的Test Access Port包含TCK、TMS、TDI、TDO等引脚，通过移位DR和IR寄存器实现芯片边界或内部寄存器的读写[69][72]。如今，扫描链插入已成为数字IC设计必备步骤，大多数综合工具或专用DFT工具能自动在RTL/netlist中插入扫描寄存器。

自动测试向量生成(ATPG)： 有了扫描链支持，全芯片时序逻辑可视为组合逻辑+可控存储单元。ATPG软件使用故障模型（如节点卡顿故障）自动生成向量以检测电路中的制造缺陷。Mentor Graphics的Tessent TestKompress、Synopsys的TetraMAX/DFTMAX都是流行的ATPG工具，可产生高故障覆盖率的测试集并进行压缩以减少测试时间。

内建自测试(BIST)： 为进一步降低外部测试依赖，一些电路加入BIST结构。例如存储器BIST(MBIST)在芯片内置有限状态机自动写读存储器模式，用于检测嵌入式存储器缺陷；逻辑BIST(LBIST)通过线性移位寄存器(LFSR)产生伪随机序列刺 激电路，并用签名分析器压缩响应，从而在芯片工作频率下自我测试。这些技术提高了现场诊断能力。Mentor的Tessent整体解决方案和Synopsys的DFTMAX/SpyGlass DFT等工具，提供从扫描链插入、ATPG到BIST的全流程支持。

测试技术对EDA的影响： DFT技术的发展使测试从后端制造阶段前移到设计环节。现代EDA流程在综合和布局时必须考虑DFT需求（例如保留扫描链布局通道）。一些设计公司将DFT归入前端流程，有些则在后端进行[73]。总之，EDA工具通过融合DFT支持，实现设计与测试的统一。随着3D IC和Chiplet封装出现，还需研究芯粒间接口的测试标准（如IEEE 1838定义3D堆栈的测试接口[74]），EDA工具也在紧跟发展提供解决方案。

1.7 封装EDA：Chiplet与3DIC工具链

封装设计新挑战： 过去IC设计与封装设计分属不同领域。如今，高密度异构集成催生了Chiplet芯粒和3D IC技术，即用多颗裸片集成在一个封装中，实现功能模块化和异构工艺融合。这对EDA提出了跨芯片/封装协同设计的新挑战[75][76]。设计人员需要在封装级别进行I/O规划、互连布线、热分析等。传统PCB工具和IC后端工具不再能独立胜任。

多芯片协同设计工具： Cadence和Synopsys推出了相应的3D-IC设计平台。Cadence提供Integrity 3D-IC平台，将Virtuoso（晶圆级IC布局）和Allegro/SIP（封装布局）结合，支持硅中介层(interposer)设计、TSV(硅通孔)管理以及热力、电源完整性分析[77][78]。Synopsys的3DIC Compiler也是统一环境，可读入多裸片布局并执行三维空间的自动化布局布线、跨芯片信号时序验证等[79][80]。这些工具允许设计师在单一视图中优化整个多芯片系统，使各芯粒间互连、功耗、机械应力等满足要求。

行业标准与EDA支持： 为推动Chiplet生态，业界在制定标准，如UCIe（通用芯粒互连标准）规范芯粒间的PHY和协议[81][82]。然而，目前封装/芯粒领域标准繁多且未统一，各OSAT供应商有各自流程[82]。EDA工具需要灵活适应不同封装工艺参数[75]。例如，不同厂家的中介层设计规则各异，物理验证文件需要定制[75]。另外，3D IC测试方面IEEE推出了1838标准定义3D堆栈的测试结构[74]，EDA测试工具（如Mentor Tessent）也相应升级以支持多芯片测试架构。EDA公司还与代工和封装厂合作，例如Cadence与台积电共同推动3Dblox芯粒设计规范[79]。总的来说，封装EDA正在形成从芯片-封装协同设计、跨芯片信号/热分析、封装物理验证到芯粒测试的完整工具链。这一领域仍在快速发展，标准和工具有望在未来几年趋于成熟[81][83]。

1.8 CAE仿真：热、电、机械仿真工具（如Ansys、Altair等）

随着芯片功耗密度剧增和多芯片系统出现，电热机械多物理场问题日益重要。计算机辅助工程(CAE) 软件传统上用于宏观工程仿真，如结构力学、流体动力学等。如今CAE技术与EDA结合，帮助分析芯片和封装在工作环境下的物理表现。

热分析： 高性能芯片往往受制于散热瓶颈。Ansys公司的Icepak等工具能够对芯片封装、散热器乃至整机箱进行CFD(计算流体力学)仿真，预测温度分布[84][85]。设计工程师据此优化芯片布线以降低热点，或改进封装结构以均匀散热。对于3D堆叠IC，热耦合更强，EDA工具集成了热分析（如Cadence Celsius Thermal Solver）直接从布局提取功耗分布计算温度。

电源完整性(Power Integrity)与电磁仿真： 随着高速数字和RF电路的广泛应用，芯片/封装/电路板的电磁特性必须通过仿真评估。Ansys的HFSS、Keysight的ADS等电磁场求解器可模拟封装引线、电源/地平面和走线的寄生参数，分析信号完整性(SI)和电源完整性(PI)问题[86]。此外，芯片内的电源网络IR压降、瞬态电流造成的噪声，也需要通过专用工具（如Synopsys RedHawk、Cadence Voltus）进行分析，以确保设计满足可靠性和噪声裕度要求。

机械应力与封装可靠性： 多芯片封装在热循环中会产生机械应力，引发焊点、层间结构的可靠性问题。Altair等公司的有限元分析(FEM)工具可对封装结构施加热-机械载荷，仿真应力/应变分布。这对3D封装至关重要，因为TSV和键合结构都可能因热失配损坏。EDA厂商也开始涉足此领域，例如Ansys与台积电合作，将应力约束纳入设计流程，使工程师在设计时避免布局热点和应力集中点。

CAE与EDA融合： 过去，电子设计与物理仿真分属不同工具，如今界限逐渐模糊。EDA工具正通过接口或集成方式支持多物理场仿真。例如Cadence收购了NUMECA的CFD技术用于其Clarity 3D Solver，实现电磁-热联合仿真。Ansys则与Synopsys达成合作，将其热分析与Synopsys数字流程衔接，提供一体化的芯片热闭环方案[87][88]。这类融合有助于在设计阶段发现并解决热、机械方面隐患，保障最终产品可靠性。

1.9 PCB设计EDA的演进与核心厂商

PCB设计EDA概述： 印制电路板(PCB)是电子系统集成的平台，EDA在PCB设计中同样发挥关键作用。早期PCB设计软件以交互式布线为主，工程师手动放置和走线。随着电路复杂度上升，自动布线、信号完整性分析等逐步引入PCB EDA。

工具演进： 1980年代，Protel公司推出面向个人电脑的PCB CAD软件Protel (后更名为Altium Designer)，让中小型设计者也能使用EDA进行原理图和PCB设计[89][90]。Altium专注板级设计市场，通过易用界面和集成式设计环境取得广泛用户基础[91]。Cadence则在高端PCB领域推出Allegro平台（源自收购的一系列PCB工具），擅长多层高速板设计[90][92]。Mentor Graphics的PADS提供性价比高的PCB解决方案，Xpedition则是其旗舰高端PCB设计套件，支持大型复杂板的布线和验证。

PCB EDA核心厂商：Cadence通过并购OrCAD（原理图和低端PCB软件）和Allegro，构建了完整的PCB解决方案，在高性能PCB市场占有率领先。Mentor Graphics（今西门子EDA）在PCB领域历史悠久，PADS适合中小型设计，Xpedition涵盖企业级需求。Altium则聚焦中端市场，以Altium Designer整合原理图、布局布线和FPGA开发等功能，追求易用性和协作能力[91]。此外，日本的Zuken公司在本土PCB/线束设计有相当份额，其CR-8000软件强调与机械CAD集成。总体看，PCB EDA市场形成了Cadence、Mentor、Altium三足鼎立，加上Zuken占据部分市场的格局。近年来，随着高速信号和射频设计在PCB上的挑战增加，PCB EDA工具也加入了IBIS电路建模、时序/串扰仿真等功能，与IC设计日益相关。

1.10 AI赋能EDA工具：Google、Synopsys等的DSO.ai与Cerebrus框架

人工智能在EDA的兴起： 随着芯片设计空间的爆炸式增长，AI/ML技术被引入EDA以辅助优化。Google在2020年宣布利用深度强化学习（RL）实现芯片宏单元布局自动化，发布在《Nature》上的成果显示其算法能在6小时内生成TPU芯片的floorplan，达到或超过资深工程师质量[93]。这一突破引发业界广泛关注AI在EDA中的潜力。然而，该成果也经历争议和后续验证，但总体证实了AI用于复杂EDA优化的可行性[94][95]。

Synopsys DSO.ai： Synopsys于2020年推出了DSO.ai(Design Space Optimization AI)产品，这是业界首个商用EDA AI软件[96]。DSO.ai通过强化学习算法，在云端大规模搜索设计流程参数空间，自动调优综合、布局布线等步骤，以改进功耗、性能、面积(PPA)指标[96]。据Synopsys报道，DSO.ai已应用于上百个芯片设计Tapeout，显著提升工程生产力、降低功耗[97][98]。DSO.ai的诞生源于Synopsys在2017年启动的“智能一切”计划，受AlphaGo战胜围棋启发，将AI引入EDA[99]。这一战略使Synopsys在EDA AI领域抢占先机。

Cadence Cerebrus： Cadence不甘落后，在2021年发布了Cerebrus Intelligent Chip Explorer，与DSO.ai直接竞争[100]。Cerebrus同样采用强化学习，根据设计目标调整EDA工具参数和流程决策。业界报道指出，这两大AI产品可以将后端设计流程从数月缩短为数周[101]。Cadence还宣布了一系列AI方案（Cadence.ai），将机器学习用于模拟电路优化、验证覆盖提升、PCB布局辅助等[102][103]。西门子EDA也在探索AI用于验证和工艺调整等。总体来看，三巨头都认可AI是EDA发展的新动力，AI赋能EDA已从概念变为实际产品。

AI应用场景： 除了后端布局布线，AI在电路单元设计、版图修复、仿真加速等方面展现前景。例如NVIDIA用生成对抗网络优化标准单元布局，Google研究用于模拟电路版图自动生成。AI还有望结合大语言模型，实现EDA工具的智能交互和脚本自动生成。目前，AI在EDA尚处起步，模型训练和泛化仍有挑战，但其巨大搜索和优化能力有望显著提升EDA效率。随着案例积累和算法改进，AI有可能在未来EDA流程中扮演“设计助手”乃至“自动设计师”的角色，为半导体设计注入新的活力[104][102]。

2 EDA巨头公司体系全景

EDA产业经过近四十年发展，由众多小公司百花齐放，逐渐走向整合。如今全球EDA市场主要由三大巨头主导：Synopsys、Cadence和Siemens EDA（前Mentor Graphics），三者占据约 70-80% 市场份额[86]。它们通过持续技术创新和大量并购构建了覆盖芯片设计全流程的工具生态体系。以下对各巨头的工具演化和公司战略进行系统阐述，包括关键产品、收购历程和技术融合路径。

2.1 Synopsys：工具演进与系统性布局

公司概况： Synopsys成立于1986年，起家于逻辑综合工具，是业界第一家将逻辑综合商业化的EDA公司[20]。创始人高啸兟(Aart de Geus)以综合器起步，随后Synopsys不断拓展版图，今天已成为覆盖数字、电路验证、IP核和软件安全等广领域的EDA领导者[105]。2024年Synopsys营收达约50亿美元，全球员工约2.8万人[106][107]。

核心工具演进：

• • Design Compiler (DC)： Synopsys的逻辑综合旗舰，自1987年问世以来持续主导ASIC综合市场[20][22]。DC不断升级算法，从早期着重面积/时序优化，到加入功耗优化，再到支持物理综合（Design Compiler Topographical等版本）。DC的成功奠定了Synopsys在前端设计领域的根基。
• • PrimeTime (PT)： 1990年代后期，Synopsys推出静态时序分析工具PrimeTime，取代行业早期时序工具成为签核标准。PT具备高精度延迟计算和强大的时序闭合分析能力，与DC配合帮助设计者实现快速迭代[108][109]。
• • VCS仿真器： Synopsys通过收购Chronologic获得VCS(Verilog Compiled Simulator)逻辑仿真器，提供了高性能事件驱动仿真引擎，和后来的VCS MX支持多语言（SystemVerilog/SystemC）。这一产品使Synopsys在前端验证领域站稳一席。
• • 物理设计工具： Synopsys在2002年通过收购Avant!公司获得了当时先进的P&R技术，如Apollo/Astro布局布线器[110][111]。整合后推出IC Compiler (ICC)，在2000年代末开始挑战Cadence在后端的地位。2012年又并购Magma公司，吸纳其Talus等技术[112][113]。2018年Synopsys推出新一代Fusion Compiler，将逻辑综合、时序优化和布局布线融为一体，真正实现“融合”设计流程，以应对先进工艺的收敛挑战。Fusion Compiler将DC、ICC和PT的功能深度集成，可在单一数据模型下反复优化PPA，提高设计收敛效率。
• • 验证调试： 2012年Synopsys并购台湾SpringSoft公司[114], 将后者业界广泛使用的Verdi调试平台纳入麾下。Verdi（前称Debussy）是功能验证领域事实标准的调试环境，提供波形浏览、信号追踪和复杂SoC调试功能。通过SpringSoft收购，Synopsys补齐了在验证调试环节的短板，增强了与自家VCS仿真的配合。
• • DFT与测试： Synopsys的DFT工具包括DFTMAX（扫描链插入与压缩）、TetraMAX（ATPG），以及基于收购的LogicVision技术推出的BIST解决方案。在2010年代中期，Synopsys将这些整合为TestMAX系列，融入其数字实现平台，实现设计过程中无缝插入DFT。
• • 模拟与定制设计： Synopsys通过多次并购构建了完整的模拟/定制IC设计方案。早在90年代Synopsys收购Meta-Software，获得著名的HSPICE电路仿真器。2014年并购SpringSoft时也获得了其模拟版图工具Laker。2017年又收购德国Infineon旗下的定制设计工具（Ciranova公司技术），推出自有Custom Compiler平台，旨在提升模拟版图自动化。Synopsys的PrimeSim仿真家族包含HSPICE、FineSim、CustomSim等，涵盖晶体管级仿真和可靠性分析。
• • 签核与制造： 除PrimeTime时序，Synopsys还有StarRC寄生提取、IC Validator物理验证(整合自收购的Camelot公司技术)等签核工具。另外，2003年Synopsys收购哥伦比亚大学孵化的Numerical Technologies公司，掌握了OPC技术，形成旗下制造解决方案Proteus。由此Synopsys可以提供从设计到光罩准备的一站式流程，与Mentor的Calibre竞争[59][115]。
• • IP与其他： Synopsys在2000年代拓展到半导体IP领域，收购Virage Logic等公司，成为接口IP和存储器编译器主要供应商。同时Synopsys的领域还包括FPGA设计（过去收购Synplicity）、硬件仿真（收购EVE公司推出ZeBu系列）、软件安全分析等，业务多元。

并购与技术整合： Synopsys的发展史也可说是一部并购史。其重大并购包括：2002年拿下Avant!（获得布局布线和物理验证）、2004年并购Moody（Nassda）增强电路仿真、2010年收购Virage Logic进军IP、2012年收购Magma（消除主要数字实施竞争者）和SpringSoft（验证领域关键拼图）等[116][110]。通过这些整合，Synopsys形成了前端综合+验证、中端实现+签核、后端制造+IP的全面产品线[117][118]。可以看到，Synopsys擅长点技术收购并融入其平台，将竞争对手的优势转化为己用，同时主动开发AI等新技术以保持领先[119][120]。

平台化战略： 近年来Synopsys倡导“Silicon to Software”战略，强调其产品覆盖芯片设计和软件开发，提供完整解决方案。例如其SynOps云平台将EDA工具、IP和AI技术结合，方便客户以订阅方式获取资源。这种平台化思路顺应了EDA从卖工具向卖解决方案和服务的转变。Synopsys在先进节点和AI芯片等领域与大客户紧密合作（曾参与NVIDIA、多家AI初创的设计），进一步巩固了自身在高端市场的地位。

2.2 Cadence：从Concept HDL到Innovus，工具体系及角色定位

公司起源： Cadence由SDA Systems与ECAD于1988年合并而成[121]。Cadence名称来源于“节奏”，寓意贯穿设计流程的整体解决方案。Cadence初期通过收购快速壮大：1989年收购Gateway获得Verilog语言所有权[8]、1990年代收购Unix支援的布线工具Tangram、仿真器Valid、1999年收购Quickturn进入硬件仿真等[122]。Cadence历史较长，在IC设计多个领域都积累了深厚技术，被称为EDA业界“老大哥”之一。

数字实现工具线：

• • 逻辑综合： Cadence在逻辑综合上布局较晚。90年代Synopsys垄断下，Cadence曾依赖与Synopsys合作使用Design Compiler。后来Cadence收购Get2Chip公司（2003年）得到综合技术[123]并开发出Genus综合。Genus作为Cadence自有综合引擎，尤其针对超大规模电路做了优化，当前已成为Cadence数字流程前端的核心。
• • 数字布局布线： Cadence的地位建立在强大的物理实现工具上。1990年代Cadence的Cell3 Ensemble是主流布线器之一。2003年Cadence推出第一代统一数字实现平台SoC Encounter，基于收购的IBM EDA技术（包括宏布局等），将综合、布局、时序和信号完整性整合，推动了平台式设计方法学。2015年Cadence发布新一代Innovus实现系统，采用并行优化引擎以应对先进工艺规模，同时吸纳了从Magma等处收编的人才和技术。Innovus现为Cadence数字后端旗舰，常用于高性能芯片设计。
• • 时序和功耗签核： Cadence的Tempus时序分析工具（发布于2013年）与Synopsys PrimeTime竞争，特点是分布式分析性能强。Voltus是Cadence的IR-drop和功耗签核工具，来源于收购Sigrity的技术，支持全芯片电源网络仿真。通过Tempus/Voltus，Cadence完成了签核工具的自主体系构建。
• • 验证仿真与加速： Cadence长期深耕SoC验证领域。其Xcelium逻辑仿真器（由NC-Sim演进而来）支持多语言协同仿真，在大规模验证回归中表现可靠。Cadence在硬件加速方面优势显著：1999年收购Quickturn得到硬件仿真技术，发展出Palladium系列仿真器，目前Palladium是业界容量最大、速度领先的仿真加速器之一。配合2018年推出的Protium FPGA原型系统，Cadence形成从软件仿真到硬件加速的验证平台。Cadence还通过收购Verifyter推出JasperGold形式验证套件，加强在高层次验证、CDC（时钟域交叉）检查等方面的能力[124]。在验证方法学上，Cadence积极参与制定UVM，并提供丰富的Verification IP库，为客户验证提供完整支持[125][126]。
• • 模拟与混合信号设计： Cadence在模拟领域处于绝对领先。其Virtuoso平台（源自ECAD公司的DFS系统）自80年代末起就是模拟设计事实标准[127]。Virtuoso提供原理图输入、版图编辑、版图验证一体化环境，是模拟/射频工程师日常依赖的平台。Cadence的Spectre电路仿真器亦是精度和速度兼备的代表，并不断扩展（如Spectre X支持大规模平行仿真）。Cadence通过有机研发和外部收购丰富了模拟解决方案：2007年收购IEEE 1364.1模拟仿真标准开发者Neolinear，增强模拟综合；2013年收购的一批公司如Tensilica（可配置处理器IP）、Cos mic Circuits（ADC/DAC IP）等也使Cadence在混合信号IP和设计方面更具实力[128][129]。
• • 印刷电路板(PCB)工具： Cadence的Allegro PCB设计套件是高端PCB市场主力，覆盖原理图（Concept/OrCAD Capture）、元件布局、走线、以及与封装/IC协同设计[130]。Cadence早期通过并购获得OrCAD和SPECCTRA自动布线引擎等，将其整合成完整PCB解决方案。Allegro在高速电路板布线、差分对走线、3D封装协同等方面有很强功能。Cadence还拥有Sigrity工具用于PCB和封装的电源/信号完整性分析[130]。

关键并购与技术并入： Cadence在不同时期进行了多次重要收购以完善产品线：

• • 早期（1989-1995）：Gateway（Verilog）、Valid Logic（模拟/PCB）、Tangram（布线）等，为Cadence奠定了综合、仿真和后端基础。
• • 1999年：Quickturn，获取In-Circuit Emulator技术，开启仿真加速之路[122]。
• • 2002年：收购IBM的硬件仿真部门（ASIC部门一部分），巩固仿真市场地位[122]。
• • 2003年：Get2Chip（逻辑综合）和Verplex（形式验证/等价检查），结束在综合领域受制于Synopsys的局面，并补足EDA前端验证的关键环节[123]。
• • 2010年：Denali，取得存储器和接口IP业务[123]。这体现Cadence开始重视IP领域，与Synopsys竞争IP市场。
• • 2013年：Tensilica（可配置DSP IP），Jasper Design（形式验证），EEE Systems（原Cos mic Circuits模拟IP），由此Cadence同时加强IP和EDA软硬件结合能力[128][124]。
• • 2014年：Forte（高层次综合HLS），Rocketick（仿真加速技术）等，拥抱新兴设计方法和并行仿真技术。
• • 此外，Cadence也涉足系统分析领域，如2021年收购NUMECA的CFD技术，2022年收购OpenEye进军计算化学等，表明公司正向更广泛的电子系统/软件领域拓展。

工具体系定位： Cadence致力于提供端到端设计平台。例如其数字全流程工具被统称为Cadence Innovus签核数字流程，从Genus综合到Innovus布局布线、再到Tempus时序签核和Pegasus物理验证，号称可“一站式”完成先进工艺芯片设计。Cadence强调工具间的无缝链接和统一数据库，减少数据在不同阶段转换的开销。这一点上Cadence与Synopsys竞争激烈，每代工艺都需证明自家流程PPA更优。

在商业模式上，Cadence较早采取工具套装许可，将前端/后端工具打包销售，并提供时间基许可(subscription)。Cadence还提供广泛的设计服务，直接参与客户项目以推广自家工具方法。

总体评价： Cadence以模拟/定制IC和印刷电路板EDA见长，数字领域也与Synopsys双雄并立。其战略融合EDA工具和IP、以及面向系统公司（例如汽车电子）的整体方案[129][130]。Cadence在进入千禧年后经历低潮（错失部分新领域机遇），但通过收购与研发在2010年代迎来新发展，在AI、系统设计、云等方面亦有所布局。Cadence的全面产品线和对行业趋势的把握，使其在EDA“三巨头”中保持稳健增长和技术领导地位。

2.3 西门子EDA（前Mentor Graphics）：Calibre、Tessent、PCB工具的体系

Mentor Graphics发展概览： Mentor成立于1981年，与同年创立的Synopsys和1982年的Cadence并称EDA第一代公司。Mentor以EDA工作站起家，在80年代率先推出基于图形界面的IC设计工具系列。在90年代后，Mentor专注于几个利基领域，包括PCB设计、FPGA工具和物理验证等。2017年，Mentor被西门子公司以45亿美元收购，更名为Siemens EDA，但业界常沿用其“Mentor”旧称。

Calibre物理验证： Mentor的Calibre是版图物理验证领域的工业标准工具。Calibre源自Mentor 90年代中期开发的一套新DRC/LVS内核，以效率和可扩展性著称，逐渐取代Cadence Dracula等老牌工具。特别是在深亚微米时代，Calibre率先支持了多重图形检查、DFM辅助规则，成为Foundry签核的指定工具[131][132]。如今Calibre扩展出多个模块，包括Calibre nmDRC、nmLVS、xRC（寄生提取）以及Pattern Matching等DFM分析功能，使之不仅验证设计规则，还帮助发现制造热点。Siemens EDA仍持续改进Calibre以适应7nm及更先进节点规则要求，并与光刻设备商合作推进OPC技术标准化。

测试与DFT： Mentor在测试EDA领域拥有Tessent品牌工具集。2010年Mentor收购LogicVision公司，获得先进的BIST和ATPG技术，将其整合为Tessent系列，包括Tessent Scan、Tessent TestKompress（高压缩ATPG）、Tessent LogicBIST/MemoryBIST、Tessent IJTAG等。Tessent成为SoC设计中测试插入与矢量生成的主流选择之一，在存储器自测和JTAG基础架构（IEEE 1687）支持上尤其领先。Tessent强调与设计流程的集成，能够将DFT所需硬件自动化插入RTL/网表中，并在版图完成后生成针对制造缺陷的高覆盖率矢量。

PCB和系统设计： Mentor历史上在PCB设计市场与Cadence齐名。其PADS软件面向中小型PCB设计，以易学易用著称，被广泛采用。另一方面，Mentor的Xpedition Enterprise（前称Board Station/Expedition）是高端PCB/封装设计平台，提供从原理图、布局布线到信号/电源完整性仿真的完整流程。特别是在复杂多层板、大型FPGA布线、刚挠结合板等高难度设计中，Xpedition拥有强大功能。西门子收购Mentor后，将Xpedition与自身机械设计软件集成，提供电子电气协同设计方案。Mentor还拥有业界权威的线束设计工具Capital，服务航空汽车等行业，这拓展了EDA在PCB之外更广泛电子系统设计的版图。

FPGA和嵌入式软件： Mentor通过旗下ModelSim/Questa仿真器在FPGA开发者中有大量用户基础。Questa除了逻辑仿真，还提供高级验证功能（UVM支持、功能覆盖），这些技术与ASIC验证相通。Mentor的嵌入式软件工具（如Nucleus RTOS、VXWorks等）在收购后并入西门子旗下独立运营，属于EDA延伸的范畴。

关键并购历程： Mentor在独立运营时期收购相对谨慎，但也有一些重要案例：

• • 2002年并购Innoveda，加强PCB领域地位。
• • 2004年收购电磁仿真公司Flomerics，加入热仿真解决方案。
• • 2008年收购英语国家EDA公司款，如购买Synplicity的DSP工具Catapult（后来转卖给Calypso，又被收购回）。
• • 2010年收购LogicVision (DFT)，Valor (PCB制造DFM软件)，强化测试和制造环节。
• • 2014年收购Oasys公司（综合技术）但应用有限。
• • 2016年收购Sierra Design Automation (寄生提取/建模)等。

相比Synopsys和Cadence，Mentor倾向于专注自身传统优势领域，未盲目追随对手全面铺开，这使其在若干细分市场独占鳌头，但在综合、物理实现等大市场影响力偏弱。

西门子收购后的变化： 成为西门子EDA业务后，公司获得雄厚资金支持，思路也有所转变。西门子将Mentor与自身数字工业软件结合，提出“电子-电气-机械系统全面解决方案”。例如Calibre与西门子Fab模拟软件联用，可做产线良率分析；Xpedition与Solid Edge/TeamCenter结合，实现PCB与机构的共设计和PLM管理。西门子还积极推动数字孪生和仿真，在EDA中引入更多系统级建模（如收购UltraSoC用于芯片运行监控、OneSpin用于形式验证）。总的来说，西门子EDA保留了Mentor原有产品品牌，如Calibre、Tessent、Xpedition、Questa等，并在此基础上融入工业软件基因。这种跨界融合为EDA开拓了新的应用场景，也体现了大公司对EDA在工业数字化中价值的重视。

2.4 各家并购与技术融合节点

上述对Synopsys、Cadence、Siemens EDA的介绍中已穿插各家重大并购事件及技术路线整合。这里做一个总体梳理，以呈现EDA行业通过并购整合形成完整平台的全景。

1980-90年代：EDA萌芽与第一波整合

• • 1987-1989: Cadence由SDA+ECAD合并成立（获取数模混合设计软件），Synopsys成立推出Synthesis，Mentor巩固图形工作站EDA地位。
  1989: Cadence收购Gateway，获得Verilog语言控制权[8]（1990年即开放Verilog标准化[133]）。
• • 1994: Synopsys并购Logic Modeling等公司，拓展库仿真和测试工具。Cadence在此期间整合多个PCB软件供应商构建Allegro。

2000年代初：三巨头形成，并购消除直接竞争者

• • 2002: Synopsys最大手笔收购Avant!（后者因法律纠 纷被收购），Synopsys由此掌握布局布线和提取技术[110][111]。同年Cadence收购Silicon Perspectives（优化/布线技术）强化Encounter平台。Mentor则收购Innoveda占领低端PCB市场。
• • 2003: Cadence并购Get2Chip和Verplex，拥有自主综合与等价检查能力[123]。Synopsys收购Interpolation, Accelerant等以充实模拟/定制设计能力[134][135]。
• • 2005: Mentor推出Calibre nm平台，应对90nm节点挑战；Synopsys并购HPL等DFM公司[136]；Cadence资源投入SoC Encounter完善完整数字实现。

2010年代：EDA并购高峰与新兴领域布局

• • 2010-2012: EDA三巨头几乎同时进行了重要收购。Synopsys于2012年收购Magma（淘汰主要后端竞争对手）和SpringSoft（验证调试霸主）[114]，大幅增强后端和验证生态。Cadence在2013-2014年密集收购Tensilica、Jasper、Forte等[128][124]，将业务拓展到IP和系统验证、高层次综合。Mentor则2010年收购LogicVision和Valor，补强测试和PCB制造工具，使其平台更加完备。
• • 2016-2017: 出现跨界并购大事件——西门子收购Mentor Graphics，EDA行业从“三足鼎立”变为“两超一强+产业巨头”的新格局。这一并购也开启了EDA与工业软件融合的新篇章。
• • 后2017: Synopsys、Cadence均将目光投向AI、云、系统分析等。例如Synopsys 2020年收购Moortec（嵌入式监控IP）、2022年收购WhiteHat等安全公司，将EDA业务面进一步拓宽。Cadence 2018年收购NI的Multisim业务、2021年并购算法公司NUMECA，开始涉足系统/CAE领域。EDA公司通过这些并购不断寻找新增长点。

整合路径与影响： 这些并购使EDA工具逐步从点工具走向平台工具。例如Synopsys通过Avant!和Magma的技术融合，打造了Fusion Compiler，实现前后端一体化；Cadence吸纳Tensilica等使其提供从设计工具到IP核的完整方案[129][130]。并购在短期内减少了市场竞争者数量，却提升了综合平台能力。EDA客户也从过去多供应商混合流程，转向更倾向于单一供应商全流程，以得到更好兼容和支持。这在一定程度上锁定了客户，但也推动EDA公司更加注重产品线协同和整体价值，而非单点工具性能。这一趋势在下文的产业机制部分还将详述。

3 中国、日本、韩国、中国台湾EDA企业发展历程

除了三大EDA巨头，近年来区域性EDA企业的成长也备受关注。中国大陆在“自主可控”背景下涌现多家本土EDA新锐。日本、韩国以及中国台湾的EDA产业也各有特点，往往与各自半导体产业生态相关。下面分别介绍这些地区的EDA企业发展历程和现状。

3.1 中国大陆：本土EDA的崛起与挑战

中国EDA产业起步相对较晚。早在1980年代，中国科学院等单位尝试研发过熊猫EDA系统等基础工具，但由于技术和生态欠缺，长期未能产业化。“十五”期间曾通过“908”工程投入EDA攻关，但成果有限，被称为“落后5年、停滞15年”[137]的阶段。

新兴公司浪潮：2000年代初，一批市场化EDA公司开始出现，如2002年成立的芯愿景（Primarius Technologies） 和2003年的** 广立微（GstarCAD子公司，现上市名广立微）** [138]。芯愿景专注于半导体器件建模和仿真，提供模型提取、良率分析等EDA软件；广立微聚焦于晶圆级测试和良率数据分析。这两家属于中国EDA第一梯队的先行者，得到政府重点扶持[139]。华大九天（Empyrean Technology） 的前身是2009年由北京华大电子分拆出的EDA部门[140]。刘伟平博士领导的团队以国产“熊猫”EDA遗产为基础创立华大九天，获得CEC（中国电子信息产业集团）等投资[141][142]。华大九天立志打造全流程EDA，目前产品涵盖定制电路设计（电路仿真、版图）、模拟版图与版图验证、FPGA设计等，是大陆EDA龙头企业[143]。2022年7月华大九天在深交所创业板上市[144]。

Empyrean（华大九天）现状： Empyrean的优势领域在模拟/混合信号EDA，如其仿真器Argus、版图工具（之前与SpringSoft Laker有渊源）等。数字工具方面则有所不足。截至2024年，其在中国市场份额约6%，排名全球第四，也是中国最大的EDA公司[145]。不过券商分析指出，Empyrean目前尚缺乏完整数字设计流程、对先进工艺（7nm及以下）的支持薄弱、以及缺少自主制造检查工具[146]。华大九天正利用上市募集资金投入数字电路EDA研发，以期补齐短板。据报道，2023年Empyrean宣布其模拟设计工具可部分支持5nm、数字后端工具全面支持7nm工艺[147]。此外，2023年华为对外称已使用国产EDA工具完成14nm工艺芯片设计，市场猜测Empyrean是主要技术来源之一[148]。由此可见，华大九天正成为中国高端芯片设计EDA的重要支撑力量。

概伦电子（ProPlus）： 成立于2010年的概伦电子专注于器件建模、纳米级仿真及DFY(Design for Yield)工具。概伦由留美归国团队创立，其NanoSpice仿真器、StatSpice蒙特卡洛仿真等在存储器和先进工艺SPICE仿真方面达到国际一流水准。Cadence于2017年战略投资概伦电子，并在2020年将其收购[137]。概伦团队和技术现已融合进Cadence产品（如Spectre X），这既显示中国EDA技术的价值，也反映出本土EDA公司面对巨头收购的诱惑与挑战。

芯愿景（Primarius）： 芯愿景成立同样在2002年，主营EDA测试测量软件和服务，如PNR电路版图热分析、器件老化仿真等细分领域。2020年芯愿景成功在科创板上市（股票简称“国芯科技”）。其特色产品比如NanoExplorer（半导体特性仿真平台）等填补了国内空白。芯愿景走的是“EDA工具 + 测试服务”结合路线，为Foundry和设计公司提供定制化技术支持[149]。

芯华章（X-EPIC）： 芯华章由原Synopsys中国区董事长王禄徽于2020年创办，主攻SoC验证EDA。芯华章吸引了多名前Cadence、新思员工加盟，一度引起Synopsys诉讼商业机密侵权的风波。技术上，芯华章推出了数字电路仿真器X-Simulator、形式验证工具X-Formal等，试图突破三巨头在验证领域的垄断。经过官司和监管风波，芯华章目前产品已在部分本土芯片企业试用，但实现大规模商业化仍需时间。

其他代表公司：广立微（已有科创板上市计划）在晶圆制造EDA（良率、大数据分析）领域有优势；国微思尔芯、摩尔元数等初创公司则在FPGA EDA、模拟电路自动化等方面探索。Robei（若贝）成立于2014年，开发了一款面向教育市场的FPGA EDA工具[150]。随着2021年起美国对华EDA限制升级，本土EDA企业迎来了历史性机遇，同时也面临在高端市场快速补课的巨大挑战。

政府与资本支持： 中国政府将EDA作为“卡脖子”技术高度重视。自2018年起，大基金二期、地方引导基金累计投入数十亿元人民币扶持EDA企业。2022年多家EDA公司（华大九天、广立微等）相继冲刺科创板，融资金额和估值飙升，这被称为“EDA元年”。政策层面，国家组织了“鹏城EDA”攻关项目，试图整合高校和企业力量开发开源EDA框架。此外，一些产学研合作也在进行，如清华大学牵头的开放源代码EDA项目XiangShan等。总体而言，中国大陆EDA行业正处在从0到1、快速追赶的阶段。一方面本土企业已覆盖EDA主要门类，另一方面与国际巨头在高端算法、完备生态上仍有明显差距[131][151]。未来几年能否在14nm及以下设计中站稳脚跟，将决定国产EDA能达到何种高度。

3.2 日本：传统巨头的内部EDA与市场演变

日本在上世纪80-90年代半导体鼎盛时期，曾拥有自己的EDA研发能力，但大多局限于IDM公司内部，并未商业化推广。著名企业如富士通、NEC、东芝等都开发过自用EDA工具。例如：

• • 富士通：曾研发过“FLATS”逻辑综合系统和自家模拟/数字设计套件，主要服务于富士通内部的ASIC/CPU设计。富士通还与西门子在1990年代合资成立过EDA公司，后因市场变化淡出。
• • NEC：其中央研究所长期有EDA研究项目，据传开发过高层次综合工具和定制电路版图助手等，但鲜少公开。NEC更大贡献在于参与国际标准化，比如在Verilog, VHDL标准制定中日本工程师提供了反馈。

总体来说，日本IDM的EDA以内部工具为主，对外影响力有限。这与美国EDA商业模式不同：美国无晶圆厂公司需要采购第三方EDA，而日本大厂倾向内部培养EDA团队满足自身需求。

Silvaco Japan： 一个特殊案例是Silvaco，这家公司由日裔美籍工程师创立于美国，但在日本市场非常活跃。Silvaco主营半导体器件仿真和模拟IC设计EDA，如其S martSpice、Silvaco TCAD等在日本产业界被广泛使用。Silvaco在日本设有分公司开展研发和支持。可以说，Silvaco把一些EDA商业化理念引入了日本，为当地中小设计企业提供了EDA工具选择。

Zuken： 日本EDA的成功商业公司当属图研(Zuken)，成立于1976年，专注PCB和电子系统设计工具。Zuken的CR-5000/8000系列在日系电气公司中大量应用，占据日本PCB CAD主要市场份额。Zuken也是少数在欧美开拓市场的日本EDA厂商，与Mentor、Cadence在PCB领域竞争。尽管Zuken聚焦板级EDA，未涉足IC设计，但它的成长说明日本在EDA商业化上并非全无建树。

EDA现状与政府支持： 进入21世纪后，日本半导体式微，EDA能力也未再大发展。然而近年在美国限制和中国追赶的压力下，日本重新重视EDA。今年（2023年前后）日本政府在“半导体产官学联盟”框架下讨论加强EDA研发的可能性，包括与美国合作或自主开发基础EDA。现有资料显示，日本经济产业省有意支持本国EDA工具开发以降低对美国的依赖[152]。不过短期内日本仍主要依赖Synopsys、Cadence等的工具，其EDA产业更多体现在学术研究（如东京大学、大阪大学的EDA算法研究在亚洲有一定地位）和特殊应用（如功率器件仿真）上。总的来说，日本EDA曾经“开花但未结果”，目前在全球EDA版图中扮演从属角色。

3.3 韩国：内生EDA尝试与外部依赖

韩国半导体产业以三星、SK海力士存储为代表，设计领域也有三星LSI等。韩国在EDA上与日本类似，大厂曾发展内部EDA：

• • 三星电子据报道有自己的EDA研发部门，开发过部分逻辑综合和布局工具，用于内部SoC设计流程优化。然而绝大部分情况下三星仍购买美国EDA工具为主流设计平台，仅在个别环节采用自研工具辅助。
• • 政府项目： 韩国政府多次资助EDA技术开发。早在1990年代，韩国电子通讯研究院(ETRI)曾推出过一套EDA软件，但性能和支持未达商用级。近年，中美摩擦让韩国意识到依赖进口EDA的风险，媒体报道韩国企业开始评估停用中国EDA软件，转而扶持本土方案[153]。韩国企划财政部门可能投入基金支持EDA初创，但截至目前，韩国尚无一家能与国际竞争的EDA公司。
• • 学术界：韩国大学在EDA算法上有一定研究输出，例如首尔大在物理设计算法方面论文颇多，但缺乏产业转化。

韩国公司对EDA依存度高且态度务实。据电子工程专辑报道，韩国企业如果因政治原因不能用中国EDA，又找不到本土替代，将不得不承受美EDA厂商价格提高一倍的压力[154][155]。韩国尚未建立完整自主EDA工具链[156]，因此当前选择是小心维系与美EDA的关系。同时，韩国政府也可能效法中国，开始投入长期资源培养EDA能力。

总体来看，韩国EDA产业仍在起步甚至停滞阶段。可能的突破口在于：韩国存储厂商或许自研特定EDA（如用于3D NAND的版图优化），或者与国际厂商合作成立合资实验室。目前还没有清晰信号显示韩国会出现独立的EDA厂商。因此，韩国EDA的特点可概括为**“高度依赖进口，内部小规模开发”**。随着国际局势变化，韩国也许会加大投入，但效果有待观察。

3.4 中国台湾：从本土EDA到融入国际

中国台湾的EDA产业紧密伴随其无晶圆厂IC设计业的发展。台湾出现过一些优秀的EDA企业，但多数最终被国际公司并购或融入全球市场：

• • 春田科技(SpringSoft)： 这是台湾EDA最闪耀的名字。SpringSoft成立于1996年，由多位新竹交大校友创办，推出了革新性的Debussy波形调试工具，解决了当时复杂芯片模拟/调试困难。Debussy（后升级为Verdi）成为全球众多芯片公司的标配调试环境。SpringSoft随后开发了Laker自定义版图工具，与美国公司合作销售全球。2012年，Synopsys以约4亿美元收购SpringSoft，将其并入Synopsys Verification Group[157]。SpringSoft的成功证明了台湾团队在EDA创新上的实力，也为Synopsys带去了宝贵的Verdi产品[114]。
• • 益华电脑(ECAD台湾)： 值得说明的是，上文“益华电脑”实为Cadence在台湾的译名[158]。Cadence的台灣分公司注册名含“益华”，并非本土创业公司。不过Cadence与台湾渊源深厚，Cadence早期吸收了台湾OrCAD公司的创始人、并与台积电在SPICE模型标准上长期合作。所以可以说台湾EDA产业与Cadence等大厂联系紧密。
• • Protel/Altium：Altium公司虽起源澳大利亚，但其PCB工具Protel在台湾工程师圈流行甚早。台湾有大量中小电子企业使用Protel/Altium Designer进行PCB设计，并形成用户社群。一些资料将Protel进入台湾的年代记为1980年代末[159]。台湾也出现过Protel的代理商或改进版软件，但最终Altium总部在纳斯达克上市后，这些本土痕迹不明显。整体而言，Altium产品在台湾的普及助推了台湾电子产业PCB设计自动化的普及率，可算另一种形式的“本土化”。
• • 其他：台湾学界也有EDA人才培养。新竹交大与台积电、中科院有合作项目，曾开发过一套名为Sphinx的布线工具。联发科等台湾IC公司内部亦有EDA工程师队伍，为特定设计需要开发脚本和辅助工具。但除了SpringSoft外，台湾没有出现第二家大型EDA公司。

台湾EDA的模式可以概括为**“小公司创新，被大公司整合”**。SpringSoft是如此，联咏电子孵化的丹帜科技（Analog EDA）被汇入Synopsys都是例证。由于台湾IC设计企业众多且全球化，本土EDA往往一露头就被看中收购。这给EDA创业者带来机遇（可套现退出），却也难以长期独立发展。从产业生态看，台积电扮演重要角色——它与EDA巨头合作制定设计规则接口（如OpenAccess库、制程DK），从而台湾芯片设计公司高度依赖美系EDA工具的兼容性，也限制了本土EDA发挥。

近年来，在政府和产业界推动下，台湾也关注EDA自主。但和韩国类似，目前更多停留在研讨和评估。也许未来台积电可能扶持某些EDA方向（例如先进封装设计工具，因符合其利益），届时台湾有望出现新EDA团队。就现状而言，台湾EDA已深度融入国际分工，通过人才和创意为全球EDA发展做出了贡献。

4 技术演进动力与产业响应机制

半导体EDA的发展，是技术牵引与产业驱动相互作用的过程。本章结合前文技术及企业演进，总结EDA工具演化的内在动力、并购整合形成平台的行业机制，以及工具演化对下游芯片设计行为的影响。

4.1 工具精度提升与设计复杂性增长的演进机制

摩尔定律驱动EDA演进： 每一代工艺节点推进，芯片规模指数级增长，促使EDA工具不断提高性能和精度以适应更复杂设计。早期设计仅几千门，工程师可手工完成部分工作，而到百万门规模，自动化成为必然。EDA工具通过算法创新满足了设计复杂性暴涨的需求。例如逻辑综合出现使得工程师无需手工画门级图，实现设计规模从1万门拓展到上百万门[10]；静态时序分析代替全芯片动态仿真，能够在十亿晶体管SOC上确保时序正确[25][26]。再如分布式并行仿真、层次化验证方法的引入，使验证能力跟上了设计规模扩大的步伐。可以说，每当人工方法逼近极限，EDA工具便通过新技术突破将设计上限推高一层。

精度与效率的平衡： EDA工具演进另一个主线是仿真/分析精度不断逼近物理真值，同时保持可接受效率。例如电路仿真从理想开关级提升到延迟计算，再到晶体管级SPICE，精度越来越高，但相应引入模型抽象和矩阵求解优化，避免计算量过大。再如寄生提取和信号完整性分析，深亚微米前很粗略，到纳米节点则必须计算耦合电容、感应电压等细微效应[58][62]。EDA工具通过分区域分析、场表格查找等技术做到精度提升而性能可控。这个过程体现了设计要求（如更高频率、更低功耗）对EDA提出更严苛精度要求，EDA厂商则以算法改进响应，如统计STA、纳米尺度寄生提取等。

设计方法学反推工具： 设计理念的变化也塑造了EDA演进。比如IP复用、平台化设计兴起，要求EDA能处理已有模块的集成和验证，因此催生形式验证（检查IP集成正确性）、平台仿真（软硬件联调）等功能。再如低功耗设计方法（多电压域、电源开关）出现后，EDA增加了UPF/CPF规范支持，允许设计者在工具中定义电源意图并检查。在这些例子中，前沿设计方法（通常由领先公司和研究机构倡导）给EDA提出新需求，EDA工具则添加相应特性，推动行业整体采用。这形成“设计-EDA共进”的良性循环。

工艺与EDA共生： 工艺技术本身的发展也要求EDA及时跟进。一个显著例子是当摩尔定律遇到物理极限，FinFET、多重曝光、GAA等新技术出现，EDA必须紧密配合。Synopsys、Cadence每一代工艺都与代工厂合作开发设计套件，使工具支持新的版图规则、器件模型，如早期的DesignRule Check，到14nm时的多重图形铺设规范，再到7nm EUV光刻的检查。可以说，没有EDA的配合，先进工艺难以落地。反过来，新工艺复杂性也为EDA带来新的商业机会（例如DFM工具在45nm后成为必需[62]）。这体现出EDA演进的一个动力是**“解决生产力瓶颈”**：哪里设计或制造遇到瓶颈，EDA便朝那里发力研发新工具新功能。

4.2 并购整合技术路线以形成完整EDA平台

EDA并购的逻辑： EDA作为小众高科技行业，具有研发投入高、市场相对有限的特点。大公司通过并购迅速获取新技术和客户，比内部开发更具性价比[160]。EDA公司并购对象往往是某一环节优秀的点工具公司，将其纳入构建更完整产品线。例如Synopsys收购SpringSoft就是看中其调试工具Verdi在验证环节的重要性[114]。又如Cadence收购Denali是为了切入IP市场，提供“工具+IP”一体化方案[123]。可以说，并购使EDA公司得以补齐短板，快速提供从前端到后端的全流程平台，这迎合了大客户希望一站式购买的需求。

平台优势与客户锁定： 当EDA公司完成整合具备全流程能力后，可以将多个工具打包销售，形成纵向集成平台。这对客户的吸引在于：工具间数据格式一致、版本同步更新、一个供应商服务，整体设计体验更流畅。如Cadence强调其Virtuoso-Encounter-Allegro横跨芯片到封装的协同，实现不同设计阶段的联动优化[130]。Synopsys则通过Fusion Design平台将综合、实现、签核无缝衔接，减少人工干预环节。客户一旦采用此类平台，切换成本极高，因为要替换整套流程。而EDA公司则通过续签年约等方式绑定客户，形成稳固护城河。这也是为何EDA巨头市占率长期稳定在各自30%上下[86]：客户不会轻易更换整个平台，他们更可能加深与现有供应商合作。这种客户锁定提高了EDA企业盈利的可预测性，部分抵消了行业规模小的劣势。

整合挑战： EDA并购不是简单拼盘，需要技术融合。不同公司工具往往架构、语言差异大，强行集成效果不好。因此EDA巨头通常采取：短期保留被收购工具品牌以安抚原客户，长期逐步融合其核心技术到自有平台，并淘汰重复产品。例如Synopsys收Magma后，吸收了Magma擅长的multi-threading技术进ICCII，但停止了Magma原产品销售。Cadence收购Tensilica则继续保留Tensilica DSP IP品牌，但在工具上实现与Cadence流程兼容。整合成功可以1+1>2；失败则可能流失客户资源（EDA公司历史上也有并购后产品线混乱导致客户不满的教训）。因此EDA并购频繁却又小心翼翼，技术和人才能否平稳过渡决定了并购价值能否兑现。

产业影响： EDA并购潮也导致行业集中度提高，中小EDA企业生存困难。正如有评论所说：“EDA软件的历史，是一部并购史”[161]。从积极面看，并购使技术得以在更大平台上发挥，避免资源浪费；从消极面看，垄断让创新动力降低，价格上升。不过，近年来仍不断有初创EDA涌现，巨头也在关注新趋势（如AI、云）投入研发，行业并未停滞。这说明并购整合是EDA行业顺应经济规律的必然，但同时保持一定创新活力，需要依赖新应用领域出现来催生创业公司。

4.3 工具演化对客户行为的影响：从点工具到平台订阅、从局部优化到全流程

EDA工具的进化深刻改变了芯片设计公司的工作模式和采购策略。

点工具时代： 在1990年代中期之前，芯片设计流程常由不同厂商的最佳单项工具组合而成。例如设计者可能用Synopsys综合、Cadence布局、Mentor验证，各取所长。这种模式下，客户具有灵活选择权，但要付出工具接口衔接、重复学习的成本。EDA供应商则需要努力证明自家某个工具性能卓越以打入客户流程。

平台订阅模式： 进入2000年代后，EDA巨头通过并购和开发掌握了全流程工具，开始推行捆绑销售和时间许可模式。客户不再购买永久license，而是签订年度使用权，包含一揽子工具。比如一家公司和Cadence签一个3年合约，允许其全体工程师使用Cadence所有EDA工具，以消耗“计算分钟”为计量。这一模式使客户获取了平台便利（数据流无缝、统一支持），EDA公司则获得稳定收入和更强客户黏性。如今绝大多数大中型芯片公司都采用这种订阅模式，与少数EDA供应商建立长期关系。因此对新进入者而言，要撼动巨头地位非常难，因为客户既已沉没大量培训和方法学成本。

前端到后端协同： 工具演化也改变了芯片设计组织架构。过去前端设计（RTL/验证）和后端设计（物理实现）团队界限分明，各用各的工具。如今EDA平台提供了贯穿前后端的设计闭环能力，例如物理综合使前端工程师需懂些布局知识，静态时序贯穿始终要求所有阶段考虑时序。再如Cadence的早期设计探索工具Abstract、Synopsys的Physical Designer等，都是在前端阶段给出物理反馈。这导致设计流程更加迭代协同，打破了瀑布式流程。一些公司在组织上把前后端部门合并成项目团队，以利用EDA工具的协同优化能力。

以效率换范畴： EDA工具越来越自动化、一体化，使芯片设计的人力需求结构发生变化。一方面，由于EDA承担更多繁琐任务，如自动布线代替人工连线，一个工程师可以完成以前多人分工的工作，设计团队规模相对缩小或精干化。另一方面，芯片的复杂性增长又提高了对验证、软件等其他环节人员的需求。设计公司往往将节省的人力投入到更高层次的问题，如架构探索、性能调优，而把实现细节交给EDA完成。这也促使EDA厂商提供更智能的工具来满足客户更高要求，比如AI驱动的设计优化就是帮助客户在PPA瓶颈处继续挖潜。总的来说，EDA演进提高了设计生产率，使得少数精英团队借助先进工具能完成超大规模芯片的开发。这在客观上降低了芯片设计进入门槛（尤其对初创公司，用EDA云服务就可设计出流片级SoC），从而繁荣了IC设计生态。

生态与培训： 工具平台化也影响了高校和培训。过去学生需要学习多家EDA的操作，如今通常专注学某平台的一整套流程，例如“Synopsys flow”或“Cadence flow”。这固然便利但也可能造成对单一供应商的依赖。EDA公司乐于提供大学计划，廉价甚至免费授权工具给学校，以培养学生对其平台的使用习惯。长远来看，EDA平台形成类似操作系统的生态，用户在上面开发脚本、建立IP库，一旦形成粘性就很难迁移。这是客户行为被工具演化所锁定的一种体现。

综上，EDA工具演化带来的平台化和自动化极大改变了芯片设计行业的运作方式。从积极角度看，它提升了效率、降低了协同难度，芯片公司得以聚焦核心创新。从挑战角度看，也强化了行业寡头，令新晋者和用户都面临一定限制。在产业进步的宏观背景下，这种影响是结构性的：技术先进性和商业集中度常常相伴出现。这提醒我们在拥抱EDA新技术带来便利的同时，也需关注开放标准、开源EDA等平衡力量的发展，以避免过度依赖导致的创新受阻。

5 辅助信息：工具结构图与演化路线

（本节提供文字描述的图表信息，以助读者理解前文内容框架。）

EDA工具结构图： 可将EDA主要工具按设计流程排列：前端包括设计规格->RTL设计/验证->逻辑综合，中间是等价验证->DFT插入->网表签核，后端包括布局->布线->寄生提取->静态时序分析->物理验证->制造数据生成[162][55]。每一步对应专业EDA工具，例如：RTL验证用仿真器+形式验证，逻辑综合用DC/Genus，DFT用Tessent/DFTMAX，布局布线用ICC/Innovus，STA用PrimeTime/Tempus，物理验封用Calibre/ICV等。这个结构反映EDA工具与芯片设计环节一一对应，高度契合工程流程（见图1【68†】展示的设计闭环）。

技术演化路线图： 以逻辑综合/物理实现为例，其演化经历算法雏形(70s规则综合)→商业突破(80s Synopsys综合)→增强优化(90s时序驱动)→物理融合(2000s)→AI辅助优化(2020s)[17][30][104]。验证技术则经历人工测试→Directed仿真→随机验证+覆盖率(2000s)→标准方法(UVM)→智能验证(时下AI驱动)[163][36]。每个阶段在图中标注关键年份和代表性事件，可以看到EDA技术与芯片复杂度曲线基本同步，呈阶梯上升趋势。

产品对比表： 下表可列出三大厂商主要EDA产品及对应功能：

表：Synopsys、Cadence、Siemens EDA主要工具产品对比（部分代表性工具）

通过上述表格可以清晰看到，各家EDA巨头在几乎所有EDA环节都有对应产品，且命名各异。它们构成了各公司完整EDA平台的组成模块。例如Synopsys平台包含Fusion Design（前后端整合）和Verification Continuum（验证平台）等；Cadence平台有Integrity 3D-IC、Xcelium-Palladium融合验证等；Siemens EDA的平台整合则强调从IC到PCB再到系统的贯通。

总之，EDA工具和企业体系的演化反映了半导体产业过去几十年的风云变迁。从技术突破到商业整合，再到各国投入发展自主EDA，EDA作为“芯片之母”[165]的角色愈发重要。面对后摩尔时代的新挑战（如Chiplet、AI芯片、碳基器件），EDA仍将持续演进，为半导体产业创新提供源源不断的支持。此次综述站在EDA视角审视半导体产业演化，希望为读者勾勒出系统性的历史脉络与未来趋势。
