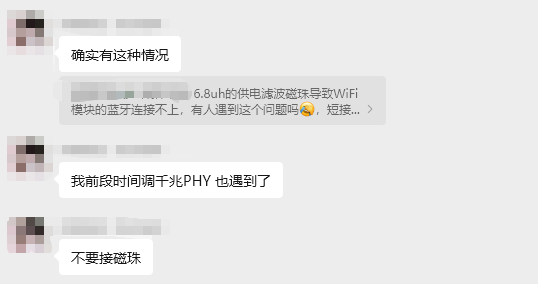

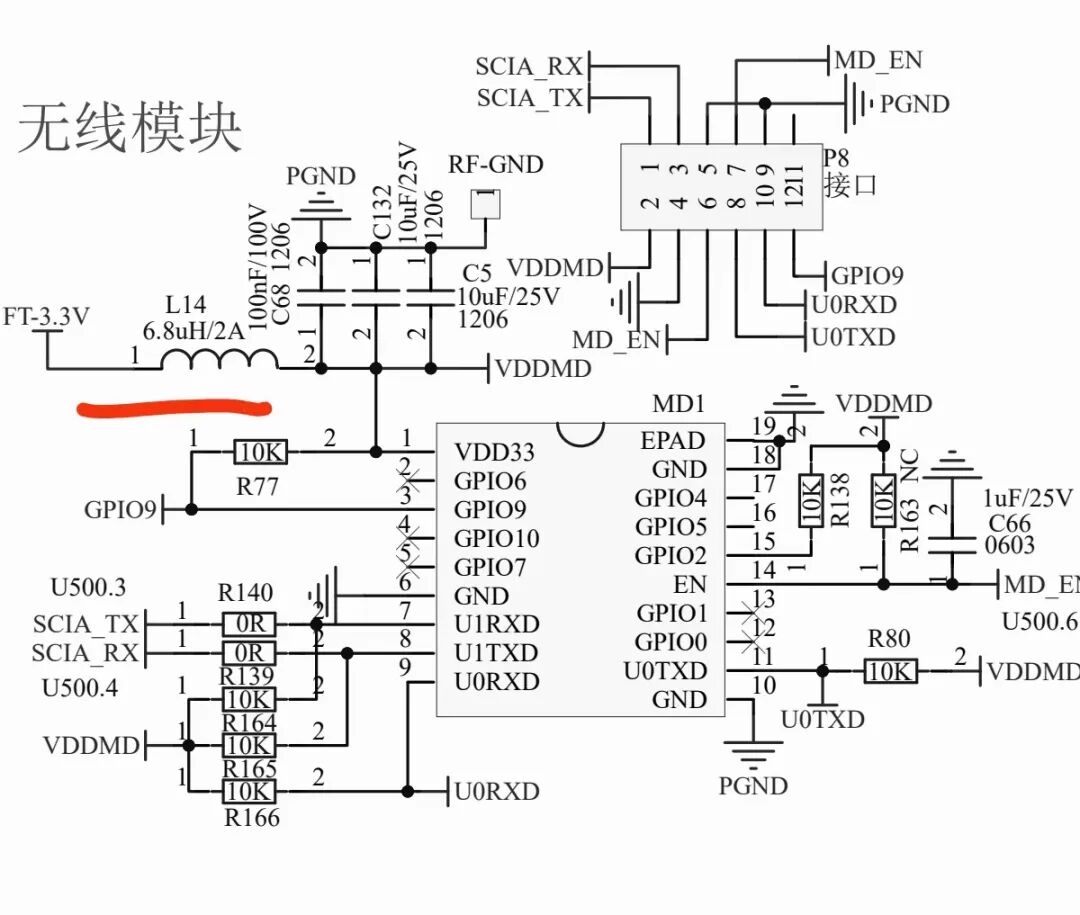

6.8uH的供电滤波磁珠导致WiFi模块的蓝牙连接不上，短接就正常了，有人遇到这个问题吗?

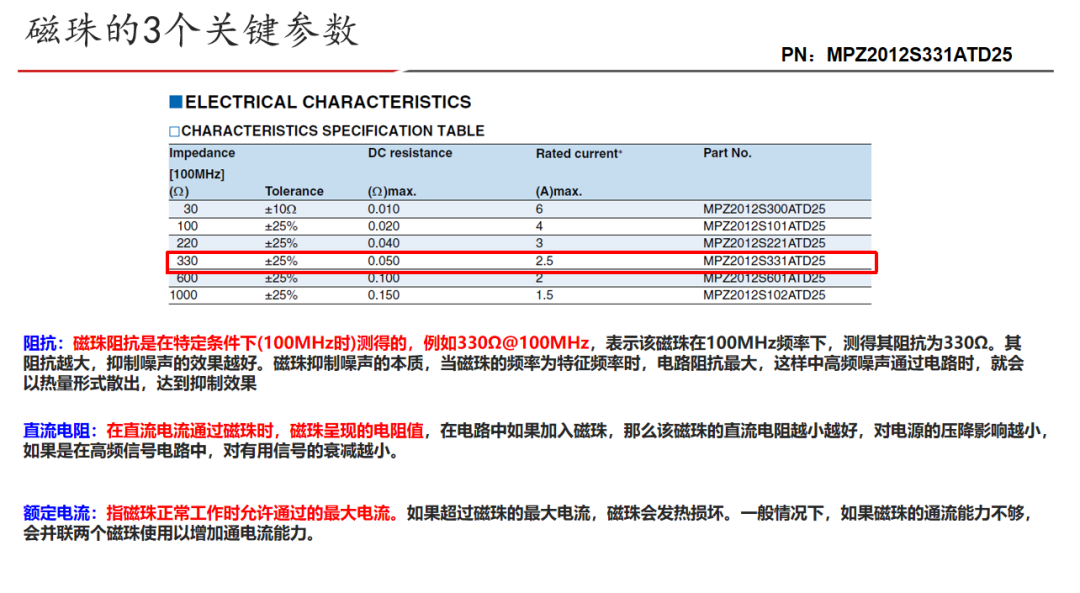

1. 首先介绍一下磁珠是什么？

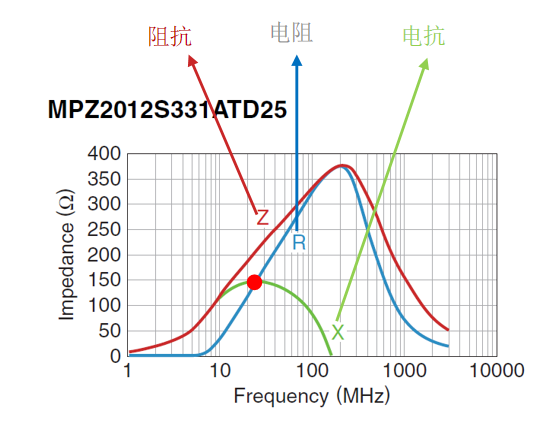

磁珠英文名Bead, 其中铁氧体磁珠是目前应用发展迅速的一种抗干 扰器件，廉价，易用，滤除高频EMI噪声。它等同于电阻和电感的串联，但是电阻和电感值都随频率变化而变化。磁珠比普通的电感有更好的高频滤波特性，在高频时呈现阻性，从而提高高频滤波效果。

2. 这种情况正常吗？

3. 可能的原因

肯定不行的，后面有滤波电容就说的通了了，由于磁珠的电感特性，和电容组合应用时会产生LC谐振了。LC电路可能没起到滤波的效果，反而放大电源的波纹和噪声了，正常来说，这种类似片子的电源纹波小于等于30mV最好。

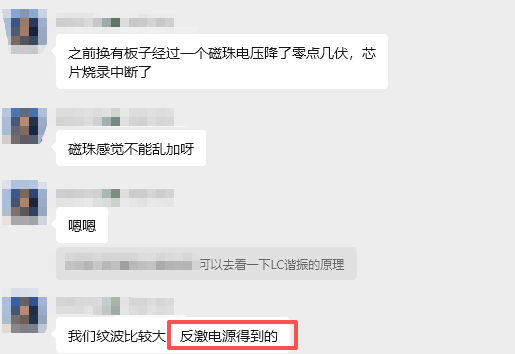

这个原因也得到同学的认可，电源是来自于反激电源，纹波很大。

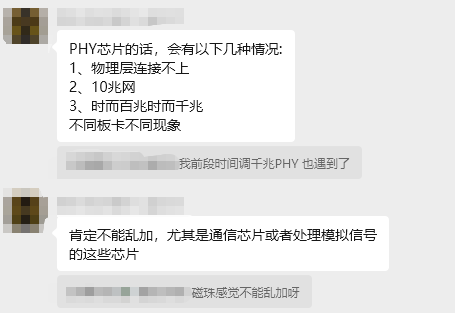

磁珠用到PHY上也是有注意点的：

希望这个案例能给大家启发。
