卫星结构设计与仿真：我八年来淬炼的重点、难点与避坑指南

导读：上一篇文章抢占航天就业风口！仿真开学季-卫星结构工程师职业路径全拆解是我结合8年卫星结构工程经验，在仿真秀做了一场线上公开课《开学季-航天卫星结构工程师入门第一课》，从行业现状、岗位技能到求职策略，全方位拆解卫星结构工程师的成长路径。而本文重点卫星结构设计与仿真难点与避坑指南，希望能够引发读者的共鸣，也欢迎加入VIP用户群 交流。

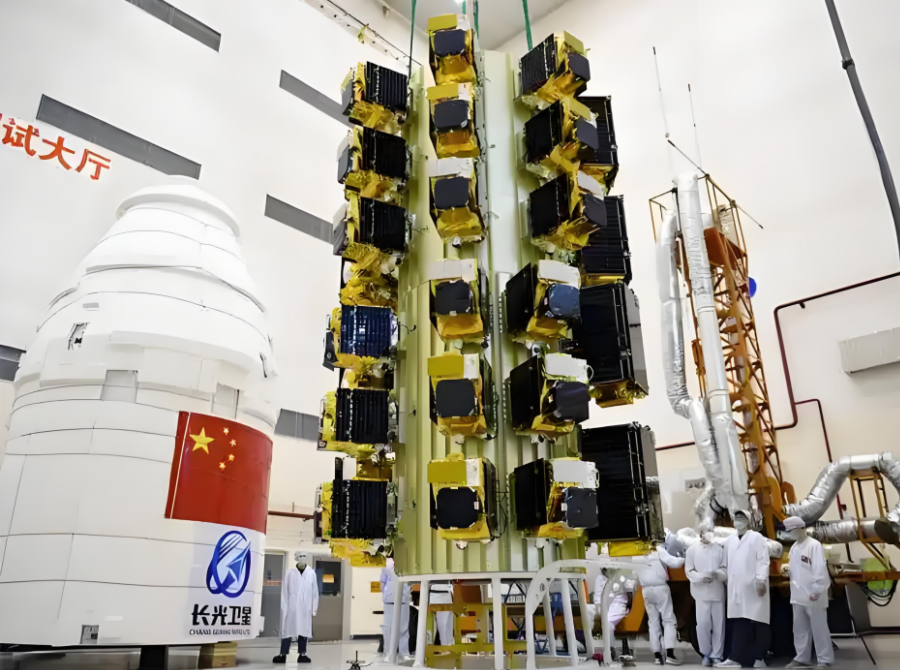

在普通人眼中，卫星结构或许只是一个冰冷的金属外壳。但在我们设计师看来，它是航天器的骨骼系统、传递载荷的高速公路、所有单机的安居之所、以及应对严酷太空环境的第一道防线。其设计的优劣，直接决定了任务的成败。我们的目标是在极致约束（质量、空间、环境）下，实现功能、性能、可靠性、成本的完美平衡。

卫星的设计永远围绕以下五个核心支柱展开，它们是一切工作的出发点和落脚点。

1. 极端环境适应性设计：应对“地狱”之旅与“真空”之境

卫星的一生充满挑战：历时几分钟但极其剧烈的发射阶段和长达数年甚至十几年的在轨运行阶段。

力学环境（发射段）：这是卫星结构面临的最严酷考验。运载火箭的发动机振动、跨音速颤振、级间分离爆炸冲击、以及巨大的准静态加速度（可达10-15G）构成了复杂的载荷谱。结构必须保证：

• 强度：在任何情况下都不发生屈服或断裂。

• 刚度：变形必须在允许范围内，防止设备安装脚断裂或光学载荷光轴发生不可接受的偏移。

• 稳定性：薄壁结构（如蜂窝板、杆件）不能发生失稳屈曲。

热环境（在轨段）：卫星在轨运行于±120°C甚至更极端的温度交变中。每90分钟一次的热循环，导致材料反复膨胀收缩。

• 热变形控制：这是高精度卫星（如遥感、通信）的生命线。必须保证相机支架、天线馈源等关键部位的热变形量小于光学系统或电磁信号的容差（往往是微米级）。

• 热应力管理：不同材料（如金属与复合材料）热膨胀系数（CTE）不匹配会产生巨大内应力，设计不当会导致连接点开裂或功能失效。

空间环境：

• 真空：导致非金属材料出气，污染敏感的光学表面和 thermal control coatings (TCC)。

• 原子氧：在低轨会侵蚀某些聚合物材料。

• 辐照：会使材料性能（特别是复合材料）退化。

• 微流星体与空间碎片：需对关键部位进行风险评估和防护设计。

2. 极致的轻量化与刚强度平衡：“克克”计较的艺术

发射成本高达每公斤数万美元，每一克重量都是宝贵的。轻量化不是简单地削薄材料，而是在保证刚强度的前提下，实现比刚度和比强度的最大化。

材料选择：

• 碳纤维复合材料（CFRP）：主流选择。通过铺层设计可实现性能的“可定制化”，但其各向异性、工艺复杂性和成本必须综合考虑。

• 铝合金（Al）：传统可靠，成本较低，工艺成熟，常用于安装板、支架。

• 蜂窝夹层板：极致轻量化的典范，拥有极高的比刚度，是承力板、舱壁的理想选择。

• 钛合金（Ti）、镁合金（Mg）：用于高强度、特殊热膨胀或轻量化要求极高的场合。

拓扑优化与传力路径设计：

现代设计已从“经验设计-验证”转变为“仿真驱动设计”。利用拓扑优化（Topology Optimization）技术在给定的设计空间内，寻找材料的最优分布，生成最高效的传力路径，实现“物尽其用”。

3. 动态特性设计与控制：与运载火箭的“共舞”与“避让”

卫星与火箭构成一个耦合系统。我们的核心任务是避免共振。

频率规避：卫星整体及局部结构的基频必须与火箭提供的振动包络（Pogo频率、发动机振动频率等）有效错开，通常要求有±3-5Hz的隔离带。这是模型耦合分析（MCA） 的核心输入。

微振动抑制：对于高精度卫星，飞轮、制冷机等内部活动部件产生的微小振动（微振动）会导致图像模糊、指向抖动。需要设计专门的隔振系统（被动或主动）并精确分析其传递路径。

4. 接口与布局的精确性与兼容性：“毫米”之间的博弈

结构是所有分系统的物理载体，接口的精确性是集成的基石。

机械接口：

• 星箭接口：分离面（包带或点式分离机构）的尺寸、精度、刚度直接关系到分离成败，必须万无一失。

• 设备安装接口：上百个单机的安装孔位、平面度、垂直度必须在图纸上精确标注，并考虑公差累积效应。

物理兼容性：在极其有限的空间内，完美排布所有设备、线缆、管路，并为其留出足够的操作空间（如插拔接插件、拧螺丝），这需要高超的3D布局能力。

热兼容性：布局必须为热控系统服务，为热管、加热片、散热面预留位置和接口。

5. 可靠性、可制造性与可测试性：从图纸到产品的桥梁

一个无法制造、无法测试、不可靠的设计是毫无价值的。

设计裕度（Margin of Safety, MOS）：任何关键结构都必须通过分析证明有正的设计裕度（通常>0.25或0.5），并最终通过试验验证。

工艺性：设计必须考虑加工能力。复杂的复合材料铺层能否实现？深腔铣削会不会振刀？胶接面积是否足够且可达？

地面验证：设计阶段就必须为后续的振动试验、静力试验、模态试验设计好工装（MGSE），并预留传感器（应变片、加速度计）安装位置。

上述重点在实践中会转化为令人头疼的难点，也是区分新手与专家的试金石。

1. 多物理场耦合仿真与模型置信度难题

力-热-控耦合分析：这是高精度卫星的“圣杯”。在轨的热变形会改变结构刚度，影响姿态控制系统（AOCS）的性能，而AOCS的机动又会产生新的力学载荷。这个闭环耦合分析极其复杂，对模型精度和计算资源要求极高。

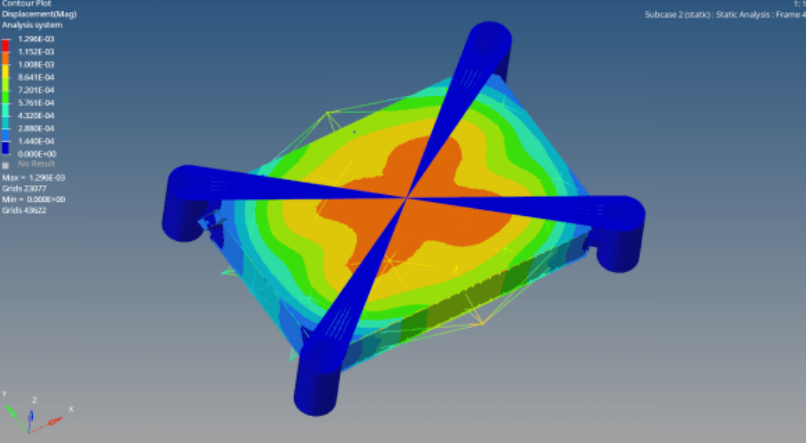

模型修正（Model Updating）：有限元模型（FEM）永远是真实世界的一种简化。如何通过地面模态试验（Modal Test）结果，反向修正你的有限元模型，使其动力学特性与真实产品无限接近，是一项高技术含量的工作。一个未经修正的模型，其预测结果可信度存疑。

2. 复合材料结构的不确定性管理

各向异性设计：将纤维方向与主载荷方向对齐是减重的关键，但也带来了分析复杂度（需要定义大量铺层参数）和工艺不确定性。

缺陷敏感性：孔隙率、分层、铺层角度误差等工艺缺陷对性能影响巨大。设计中必须引入基于大量试验数据的“折减因子（Knock-down Factor）”，但这又会导致设计保守和增重。

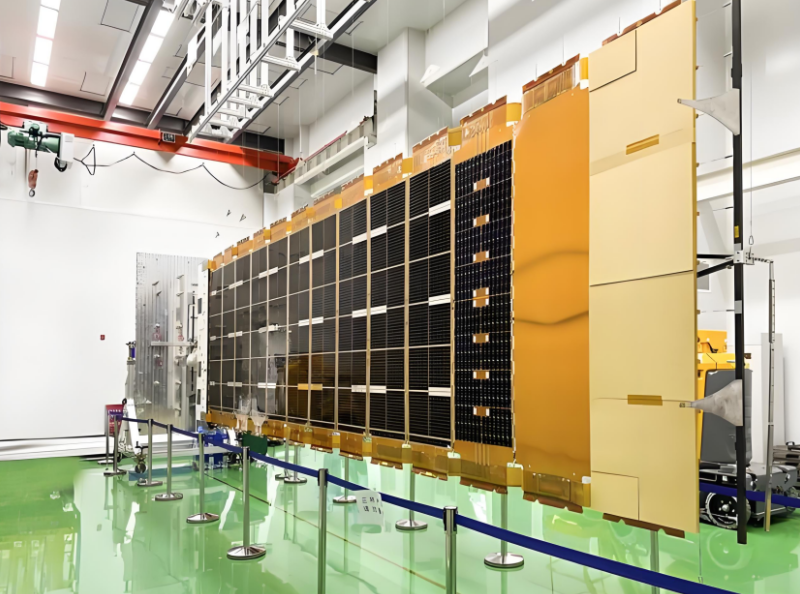

3. 大型柔性展开机构的动力学仿真

对于大型太阳翼、天线、遮阳罩等，其展开过程涉及大变形、接触碰撞、刚柔耦合，是强非线性动力学问题。仿真结果的准确性高度依赖于铰链摩擦、驱动源、绳索刚度等边界条件的设定，而这些参数往往难以精确获取。

4. 微振动传递路径分析与抑制

精确预测一个飞轮0.1N的扰动力会如何通过结构传递，最终在焦面上造成几个像素的抖动，需要极其精细的有限元模型和高精度的测试数据。隔振系统的设计需要在隔振效果与静态刚度/稳定性之间取得平衡。

5. 分析与试验的“鸿沟”解读

振动试验中，响应谱（Response Spectrum）在某个频率点与预估值相差了20%，这是为什么？是模型错了？工装刚性不足？还是测试系统本身的问题？解读这些差异，需要深厚的理论功底和丰富的现场经验。

1. 【沟通至上】早期且频繁的跨部门协同

* 陷阱：埋头独自设计，直到评审时才发现布局与热控、载荷、电气的需求严重冲突，导致大规模返工。

* 指南：建立常态化协同机制。让热控工程师告诉你散热面在哪；让载荷工程师告诉你光轴偏差容限；让总体工程师告诉你载荷指标的最新变化。设计不是在真空中进行的。

2. 【模型置信度】仿真与试验的“双螺旋”上升

* 陷阱：过度依赖仿真，认为“软件跑出来的就是真理”。

* 指南：牢固树立“仿真驱动设计，试验验证仿真”的理念。用仿真快速迭代优化，但最终必须通过试验来确认。将试验看作修正模型、提高下一次设计预测精度的宝贵机会。

3. 【细节魔鬼】对“小东西”保持最大的敬畏

* 陷阱：主结构设计完美，却因一个螺钉的松脱、一个导电阳极丝（FOD）的残留、一个胶接点的失效导致任务失败。

* 指南：建立关键特性清单，对每一个紧固件的扭矩、粘合剂的固化工艺、材料的出气特性等进行严格控制和管理。卫星的失败，往往不是主梁断了，而是细节崩了。

4. 【设计裕度】知其然，更知其所以然

* 陷阱：盲目追求正裕度，简单粗暴地“加厚”，导致重量失控。

* 指南：当出现负裕度时，要深入分析根源。是载荷估算过于保守？是材料许用值取值过于保守？还是传力路径不合理？通过精细化建模（如更准确的接触模拟）和选择性加强来解决问题，而非“蛮力”增重。

5. 【知识管理】文档与数据是最大的财富

* 陷阱：分析假设、模型版本、决策依据没有记录，几年后出现问题无法追溯。

* 指南：建立严格的数据管理体系。每一个分析模型都应附带一份说明文档，清晰记录其假设、简化、边界条件和关键结论。这不仅是为了归档，更是为了知识的传承和项目的持续改进。

卫星结构设计是一场在多重约束下寻求最优解的漫长旅程。它要求我们既是精通力学的科学家，又是熟悉材料的工艺师，既是运筹帷幄的架构师，又是明察秋毫的质检员。

最重要的经验是：始终保持一颗敬畏之心——对浩瀚宇宙的敬畏，对物理规律的敬畏，对自身设计可能存在的缺陷的敬畏。正是这种敬畏，驱动我们不断学习、反复验证、关注细节、谨慎决策，最终将一具可靠而优雅的“骨骼”送入太空，去完美地履行它的使命。

这八年，我学到的远不止这些技术细节，更是一种系统性的工程思维和严谨务实的职业哲学。希望这份总结能为你提供一份有价值的“导航图”。就在今年，我在仿真秀原创独家发布了《航天卫星结构力学仿真实战24讲》。

该课程立足航天卫星领域，系统解析卫星平台与有效载荷核心构成及功能，深入揭秘航天器结构设计目标与约束条件，帮助学员建立卫星系统工程概念；通过融合 HyperMesh、Patran、Nastran 三大工业级软件教学，覆盖从高效前处理、精确建模集成到核心求解的仿真全流程，掌握卫星各类力学分析应用；聚焦实战经验分享，详解卫星 CAE 分析关键注意事项与避坑方法；以典型卫星模型为案例，采用项目驱动教学，让学员亲身体验完整仿真流程，最终收获扎实理论基础、高级仿真技能及独立完成卫星结构多类型分析的能力。
