记录一下仿真中的一个问题

1年前浏览288

仿真过程中，关于稳定圆的问题。

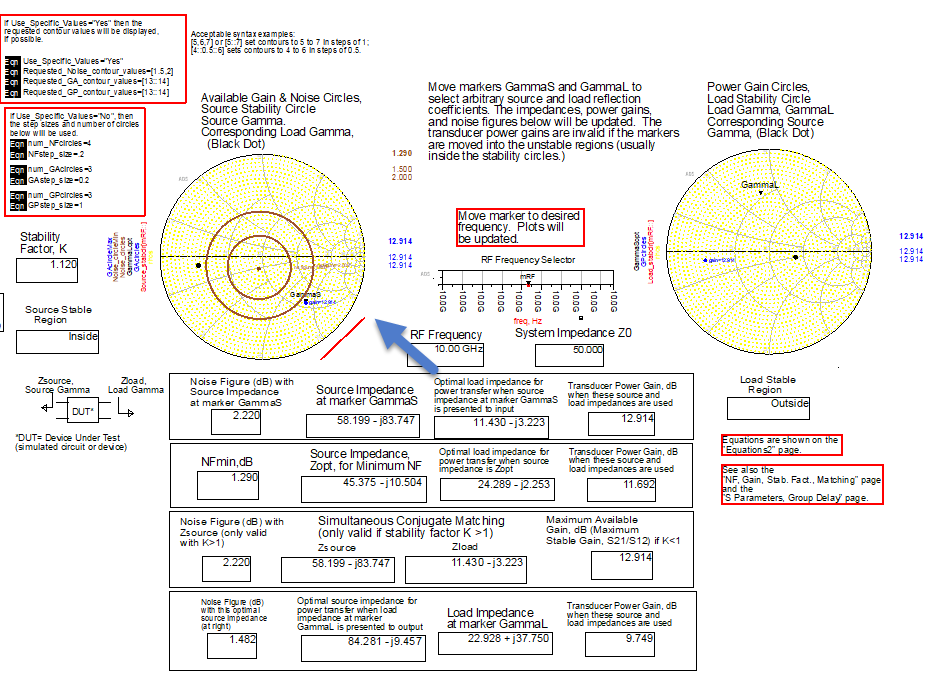

如上图，在GammaS平面，稳定圆把SMITH圆图切了一下，只看这个的话，会觉得这个管子此时应该是有条件稳定。

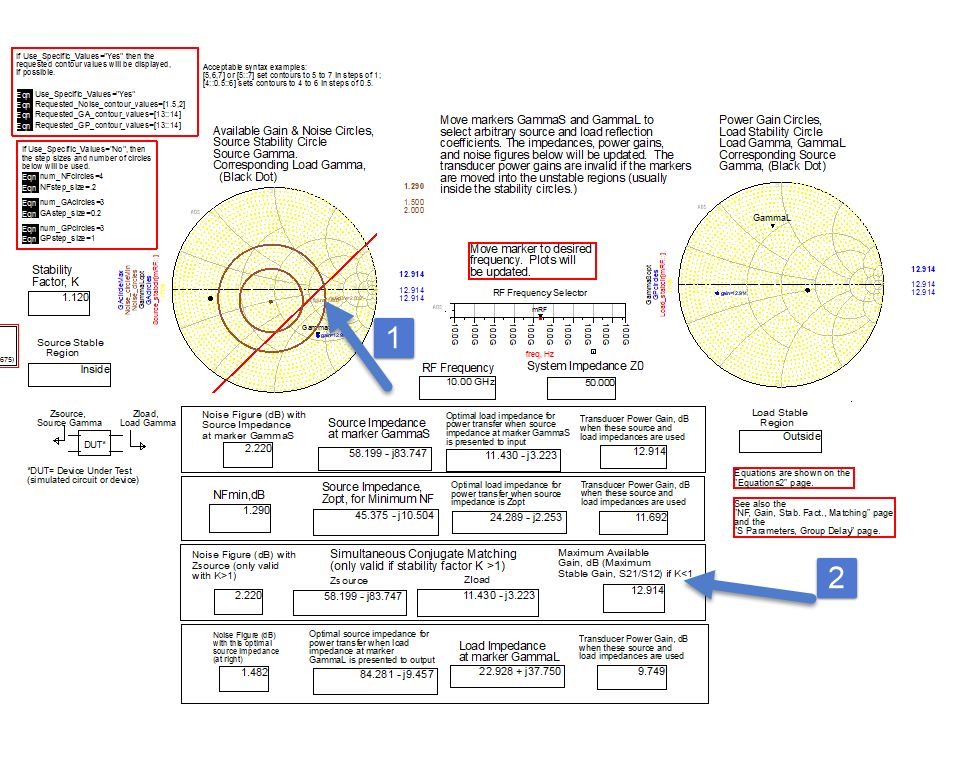

但是看GammaL平面的话，稳定圆并没有切SMITH圆图，只看这个的话，管子此时应该是无条件稳定的。

此时，发生了矛盾。

因为这两者应该是统一的，也就是说，要么都切，要么都不切。

再看，最大共轭匹配的那一栏，有值。

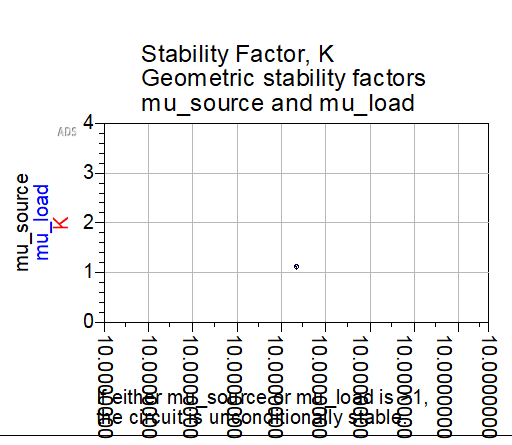

Mu_source和Mu_load，也是大于1的。

除了GammaS平面的那个稳定圆，看上去管子是有条件稳定外，其他的一切参数，都表明这个管子是无条件稳定的。

为啥矛盾了？

再找到原因之前，一切东西都有可疑。

比如说，这个warning，本来不想管他的。

其实也不是不想管，而是我尝试着显示符号，把那个行尾符删掉后，仍然有这个warning。

本来觉得数据没差，就算了。但是现在出bug了，就会想，会不是是这样原因。

于是，就尝试着把文件CTRL+A，然后复制到记事本上，重新保存一份s2p文件。这一招，好使，warning确实是没有了。不过上面的bug还是存在。

只好再去求助于help文件了。

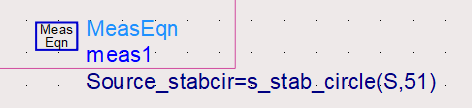

这个source稳定圆，原理图上的公式是：

这个51呢，是指每个圆上的点。

这是个变量，会是这个原因么？我尝试着把它改大，改到501，哈，结果正常了。

所以，为啥？

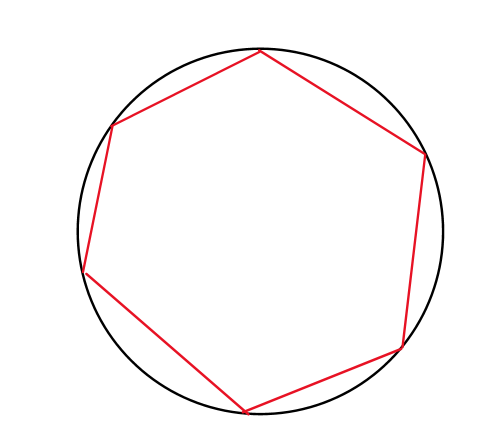

我想大概是因为这个圆太大了，点数取少了，然后就那样了。
