飞机机头性能分析与关键部件拓扑优化全流程
之前发过关于航空方面的文章，受众还是挺广的[航空仿真]-如何让飞行器飞得稳-机翼的配平分析 [航空仿真]-如何让飞行器飞得更安全-颤振分析 [航空仿真]-如何让飞行器飞得更安全-整机的发散分析 [航空仿真]-如何让飞行器飞得更稳-整机的配平分析 【航空超单元仿真】- 计算基础结果 （1/3）【航空超单元仿真】- 生成超单元 （2/3）【航空超单元仿真】- 运行超单元模型 （3/3）[航空仿真]-如何应对突发 情况-机翼的直接瞬态分析 ，现在为大家分享飞机的优化，本篇文章以机头作为研究对象，飞机机头作为机身关键承载部件，需同时满足 “结构强度” 与 “轻量化” 双重需求 —— 既要承受飞行中的气动载荷、重力载荷，又要尽可能降低重量以提升整机燃油效率。
拓扑优化通过优化材料在空间的分布，能在满足强度约束的前提下实现结构减重，是机头部件设计的核心技术手段。
本文以 HyperMesh+OptiStruct为工具，详细拆解飞机机头部件的拓扑优化流程，重点围绕 “常规静力学工况定义”“优化响应提取”“约束与目标设置” 展开，为工程实践提供可落地的操作指南。
一、明确机头部件的载荷工况
拓扑优化的前提是精准定义部件所受的载荷与边界条件，飞机机头在飞行过程中主要承受两类载荷：气动表面压力（气流作用于机头外表面的压力）与惯性重力载荷（不同飞行姿态下的过载重力）。
结合飞机实际工况，我们定义 4 组静力学分析工况，覆盖机头典型受力场景，确保优化结果贴合真实使用需求。
（一）工况具体定义
根据航空工程规范与机头受力特性，四组工况的载荷组合如下，需注意所有重力载荷均基于机头部件自身质量，按 “过载系数 × 重力加速度（g）” 计算：
（二）静力学分析操作步骤

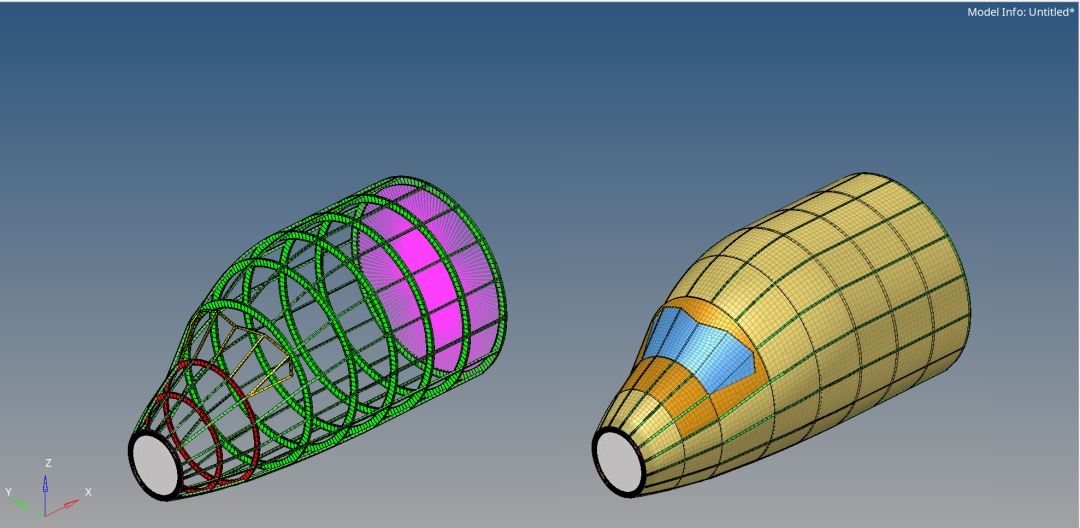

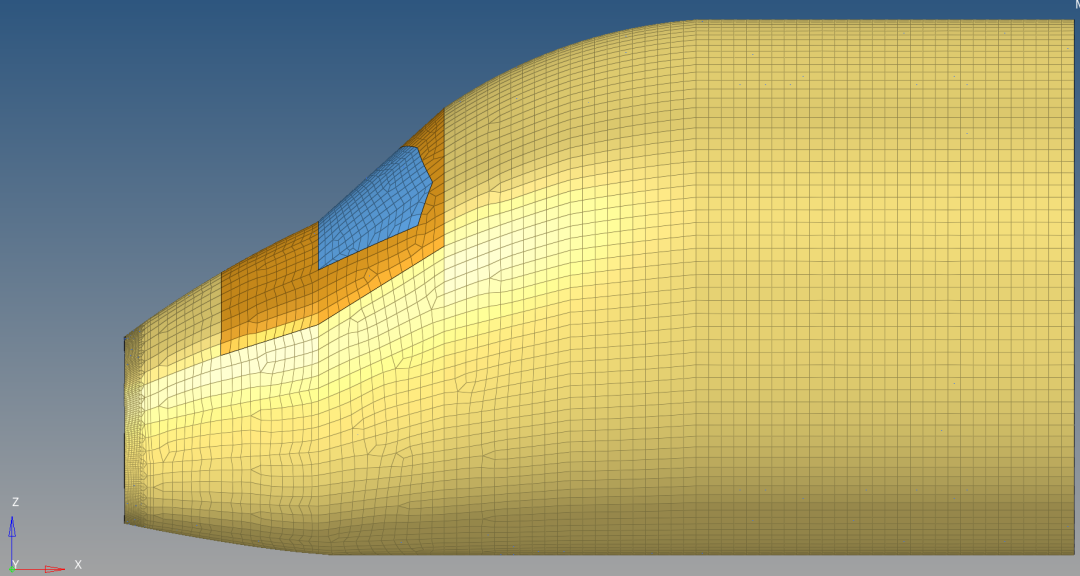

导入机头几何模型：打开 HyperMesh，导入机头部件的几何模型，划分网格，尽量缩减三角形单元，确定三角形的流向，在后续需要优化的区域采用较小单元模拟，注意过渡区域三角形流向。

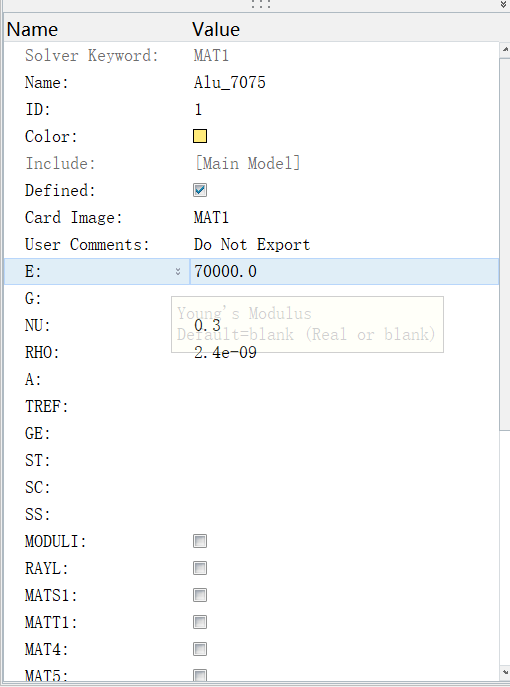

骨架通过梁单元模拟，注意梁单元坐标系方向。 定义材料与属性：参考机头实际材料，航空铝合金 7075-T6，创建材料模型，并创建对应属性，将材料关联至机头component；

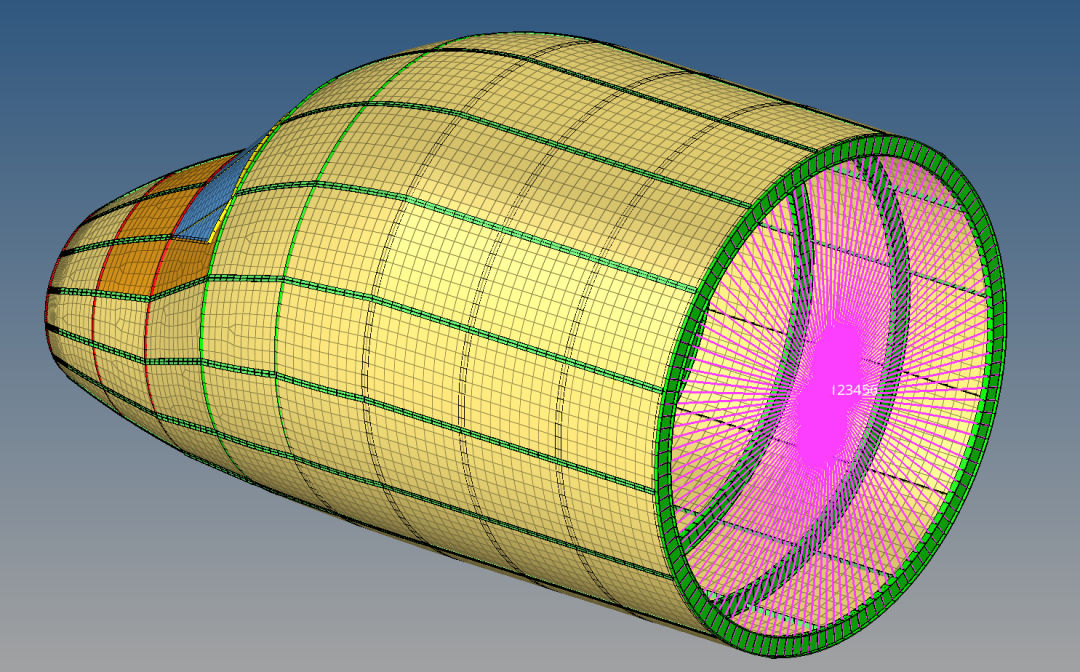

施加边界条件：根据机头与机身的连接方式，在机头后部与机身对接的法兰面施加 “固定约束”（限制 X、Y、Z 三向位移与转动）；
分工况施加载荷：
表面压力施加：在 “Analysis” 面板选择 “Pressure”，拾取机头外表面网格，按工况 1-3 的压力参数输入数值；

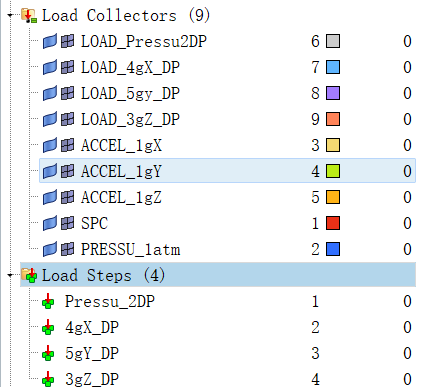

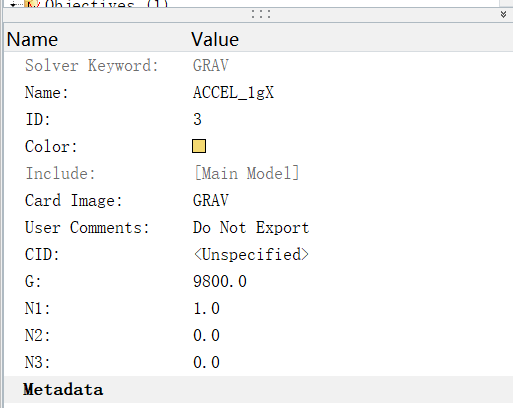

重力载荷施加：在model面板创建 “load collector”，设置 “Grav” 类型，按工况 1-4 的过载系数与方向（X/Y/Z 向）输入。

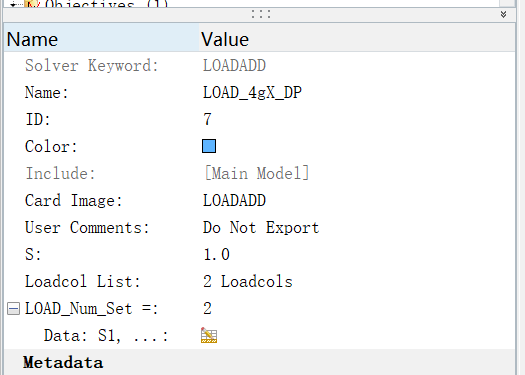

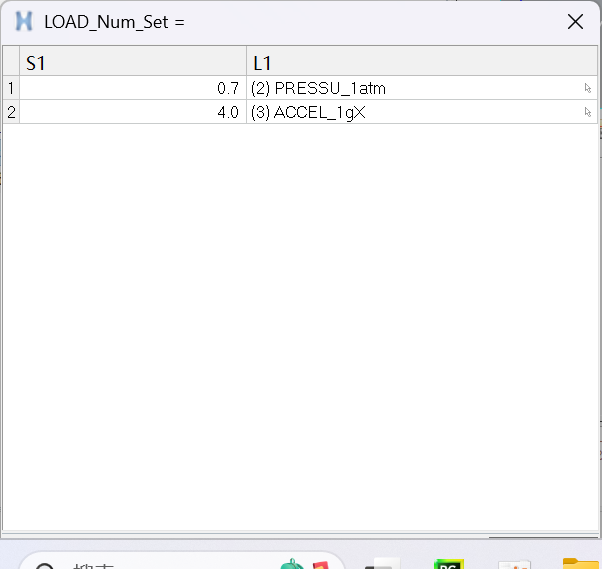

通过load add设置倍数，以 “X 向”为例，输入 “4”（放大系数），表面压力0.7倍；
创建静力学 Subcase：每个工况对应 1 个 Subcase，在 “Analysis Type” 中选择 “Linear Static”，关联对应工况的载荷与约束，设置结果输出（勾选 “STRESS” 应力、“DISP” 位移），提交 OptiStruct 求解，获取四个工况下的静力学结果（用于后续拓扑优化的载荷映射）。
二、建立拓扑优化工况
拓扑优化工况的核心是 “复用前期静力学分析的载荷与边界条件”，避免重复设置，同时明确优化的 “设计空间”（即允许材料分布调整的区域）与 “非设计空间”（如机头与机身的对接法兰、安装孔等不可优化区域）。
操作步骤

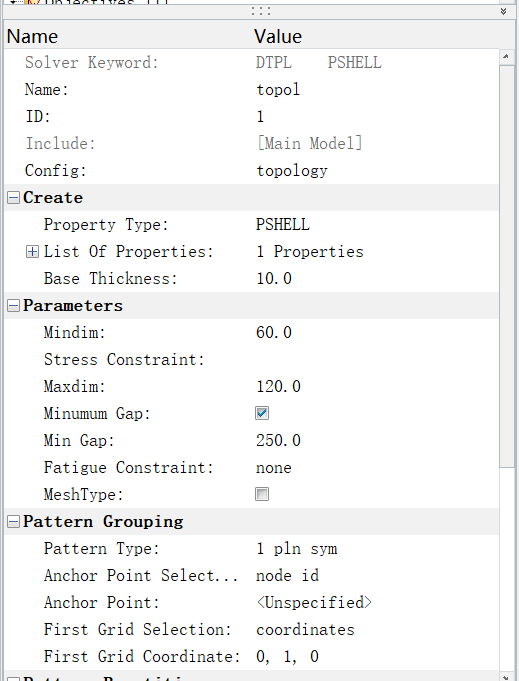

定义设计空间：
按下图设置，设置最小最大尺寸，平面对称方式。详细设置可参照教程合集中优化章节的文章。教程合集
三、提取响应 —— 量化目标与约束
优化响应是拓扑优化的 “量化指标”，需提取两类核心响应：四工况的柔度（反映结构刚度，柔度越小刚度越大）与部件质量分数（反映轻量化程度，质量分数 = 优化后质量 / 初始质量），前者作为优化目标，后者作为约束条件。这里不同的优化策略，会优化出完全不一样的结构，这里就需要工程经验了，如何选择合适的优化策略。
（一）优化响应类型与提取逻辑

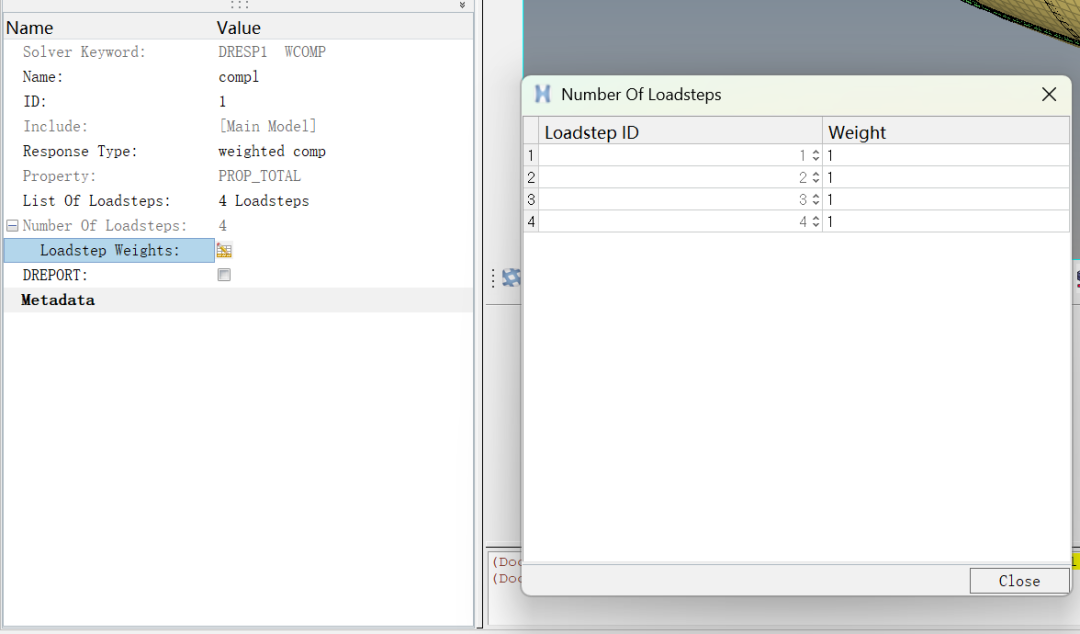

加权柔度（Compliance）：

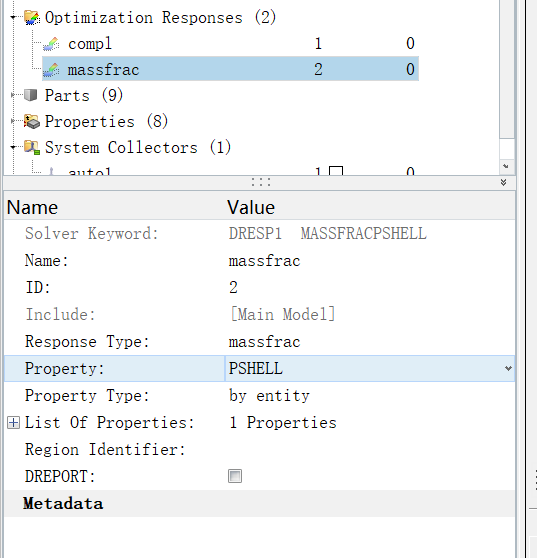

质量分数（Mass Fraction）：
四、优化设置：约束与目标 —— 平衡刚度与轻量化
拓扑优化的核心是 “在约束条件下实现目标最优”，结合机头部件的设计需求，我们设置 “质量分数上限约束”（控制轻量化程度）与 “柔度最小化目标”（保证结构刚度），确保优化结果既满足减重需求，又能承受四工况下的载荷。

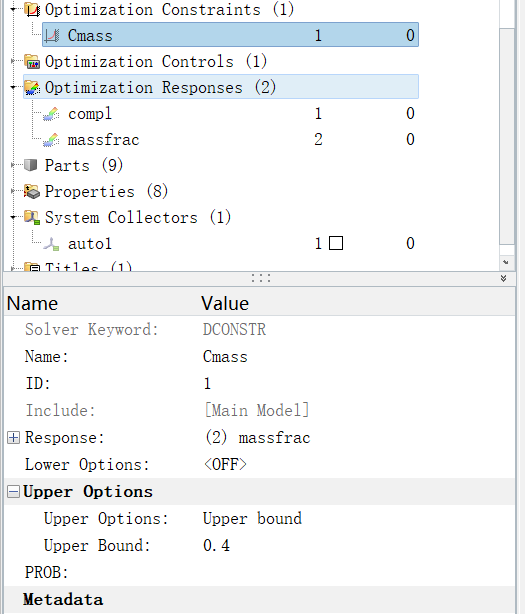

（一）优化约束：质量分数≤0.4（40%）
约束逻辑：根据飞机减重目标，机头部件需在优化后保留设计空间初始质量的 40% 以内（即质量分数≤0.4），非设计空间质量固定，因此仅对 “Mass_Fraction” 响应设置上限约束；
需注意：约束优先级高于目标，优化过程中系统会优先保证质量分数不超过 0.4，再尽可能降低柔度。

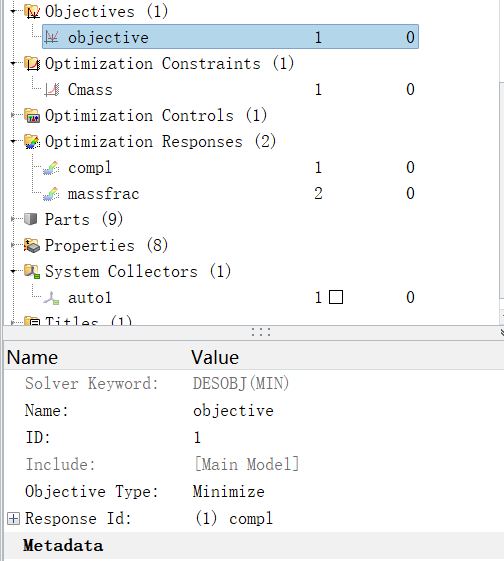

（二）优化目标：四工况柔度最小化（加权平均）
五、优化求解与结果解读

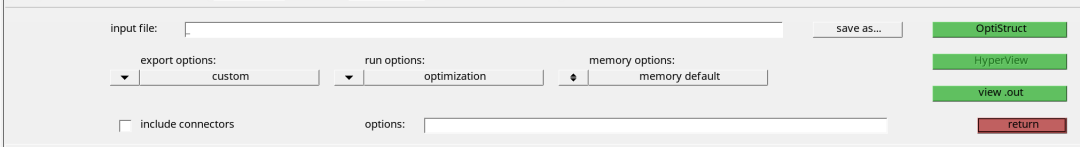

完成上述设置后，提交拓扑优化求解（进入 “Analysis” 面板，点击 “Run”），求解时间取决于模型规模（机头模型若为 10 万网格，通常 1-2 小时可完成 50 步迭代）。求解完成后，在 HyperView 中查看优化结果，重点关注 “材料分布云图” 与在计算界面查看的“响应收敛曲线”。
六、工程意义与设计延伸
飞机机头部件的拓扑优化，本质是 “用最少的材料满足最高的刚度需求”，本次优化通过四工况静力学分析覆盖真实受力场景，以 “40% 质量分数” 为约束、“柔度最小” 为目标，最终实现：
轻量化收益：设计空间质量减少xx%，整机减重约 xxkg； 刚度保障：工况下的加权柔度降低xx%，结构变形量减少，避免因刚度不足导致的气动外形偏差； 设计指导：优化后的材料分布可直接作为机头详细设计的依据，缩短后续设计周期。
若需进一步优化，可结合以下方向：
多目标优化：增加 “应力最小化” 目标，避免局部应力集中； 参数化迭代：调整质量分数约束（如 0.35 或 0.45），对比不同轻量化程度下的刚度变化，选择最优平衡点。
拓扑优化并非 “一次性任务”，而是需要结合静力学分析、结果验证、工艺适配的迭代过程。通过本文的流程，可高效完成飞机机头部件的拓扑优化，为航空结构的 “轻量化与高刚度平衡” 提供切实可行的解决方案。
