[多学科优化]：参数化模型尺寸变量优化
了解如何为尺寸变量创建模板文件，以及如何将其导入HyperStudy。
在开始之前，请将本教程中使用的模型文件从/HS-1020/ 复 制到您的工作目录。

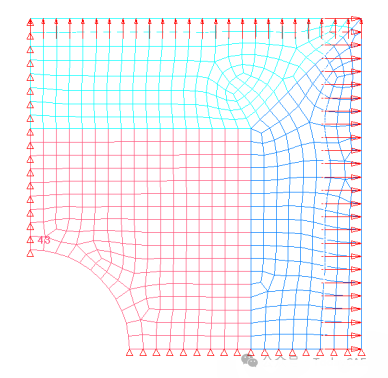

设计变量是三个component中每个component的厚度，通过PSHELL卡在输入卡中定义。厚度应在0.05 到0.15 之间;初始厚度为0.1。
一、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：在菜单栏中，单击File>New。在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加Parameterized File模型。
a)单击Add Model。
b)在Add对话框中，选择Parameterized File，然后单击OK。
6.定义Parameterized File模型。
a)在工作区的Resource列中，单击。
b)在Open File对话框中，打开plate.fem文件。此时将打开Altair HyperStudy™对话框，通知您文件中未找到任何参数。
c)单击Yes以参数化文件。plate.fem文件在Editor中作为.tpl文件打开。
d)在Find区域中，输入PSHELL并单击 3 次。突出显示了三个PSHELL卡，其中包含第四个字段中每个component的壳厚度。每个字段的长度为8 个字符。这些数字需要替换为格式化的Templex语句来标记设计变量。

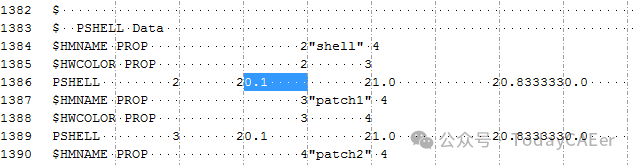

e)从0.1 开始，突出显示thickness的前8 个字符字段，如图3 所示。
Tip：按CTRL激活选择器（设置为8 个字符），然后单击该值，快速突出显示8 个字符的字段。
f)右键单击突出显示的字段，然后从弹出菜单中选择Create Parameter。

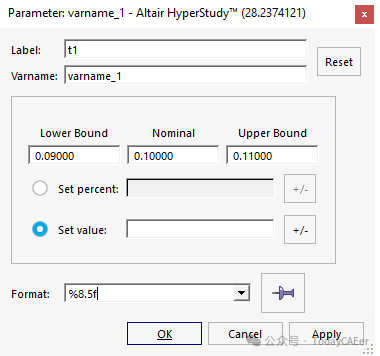

g)在Parameter： varname_1对话框中，输入以下值，然后单击OK
i.在Label字段中，输入t1。
ii.在Format字段中，输入%8.5f。
h)单击OK关闭Editor。
i)在Save Template对话框中，将模板文件另存为plate.tpl。HyperStudy会自动使用plate.tpl文件填充Resource列，并使用求解器输入文件名plate.fem填充Solver input file列。
j)在Solver execution script列中，选择OptiStruct （os）。
7.单击Import Variables。一个设计变量是从plate.tpl资源文件导入的。
8.转到Define Input Variables步骤。
9.查看设计变量的下限和上限范围。
二、执行试运行
1.转到Test Models步骤。
2.单击Run Define。在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1 目录包含输入文件，该文件是试运行的结果。
三、创建和评估输出响应
在此步骤中，您将创建输出响应Mass和Displacement。
1.转到Define Output Responses步骤。
2.创建Mass output响应。

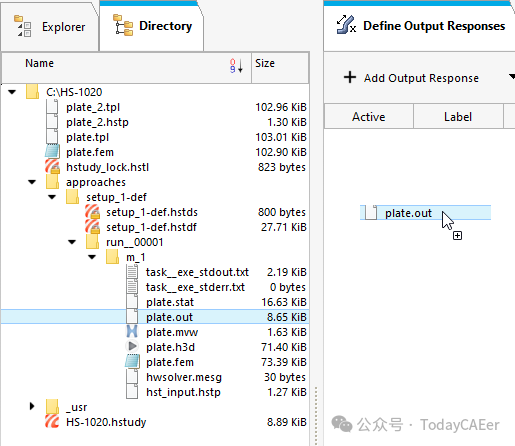

a)从目录中，将位于approaches/setup_1-def/run__00001/m_1 中的plate.out文件拖放到工作区中。
b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。

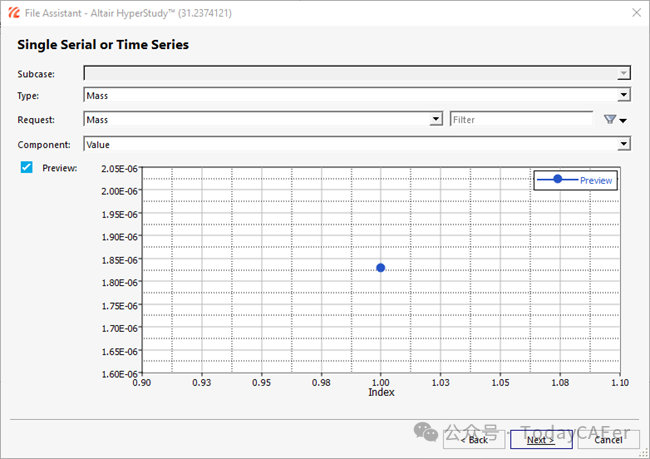

d)定义以下选项，然后单击Next。
将Type设置为Mass。
将Request设置为Mass。
将Component设置为Value。

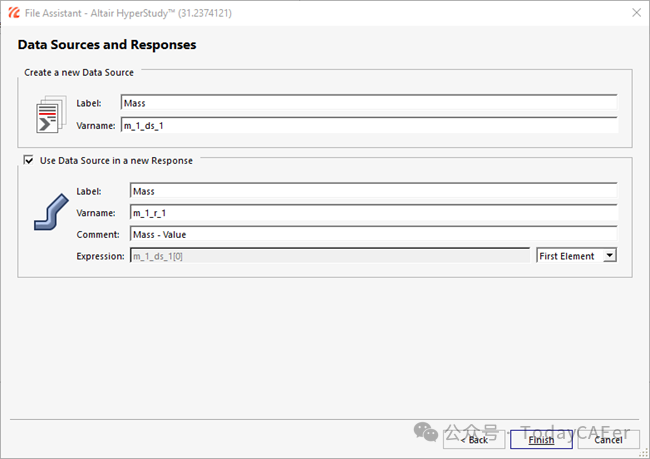

e)将输出响应标记为Mass。
f)将表达式设置为First Element。
Note：因为这个数据源中只有一个值，所以[0]输入到m_1_ds_1 之后，从而选择数据源中的第一个（也是唯一一个）条目。
g)单击Finish。
3.Mass output响应显示在工作区中。
4.创建Displacement输出响应。
a)从目录中，将位于approaches/setup_1-def/run__00001/m_1 中的plate.h3d文件拖放到工作区中。
b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。
d)定义以下选项，然后单击Next。
将Subcase设置为Subcase 1 （Load）。
将Type设置为Displacement （Grids）。
将Request设置为N298。
将Component设置为MAG。
e)标记输出响应Displacement。
f)将表达式设置为First Element。
g)单击Finish。
Displacement输出响应将添加到工作区域。
5.单击Evaluate以提取响应值。
