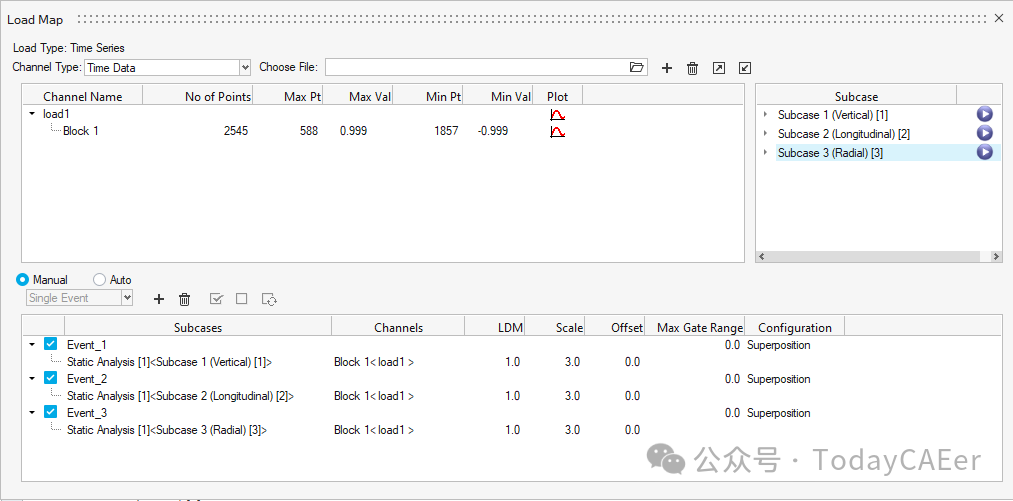

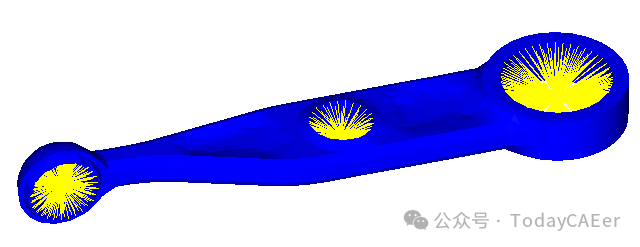

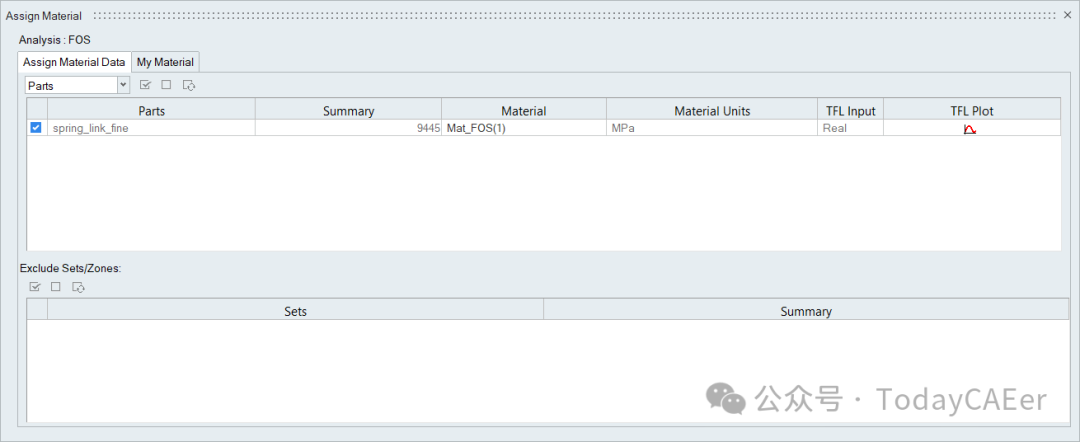

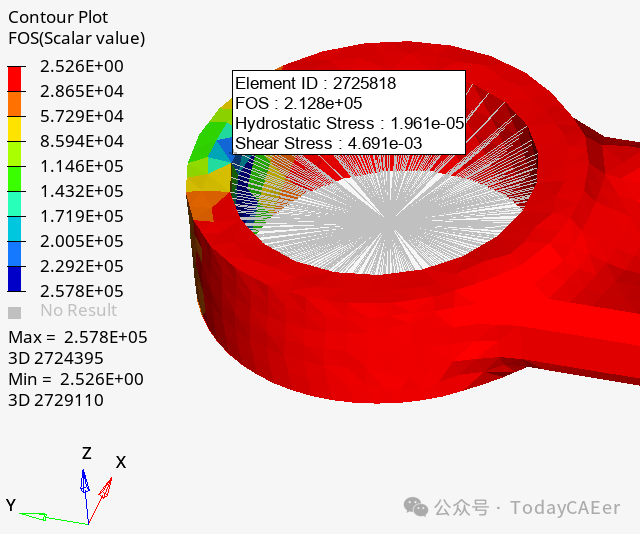

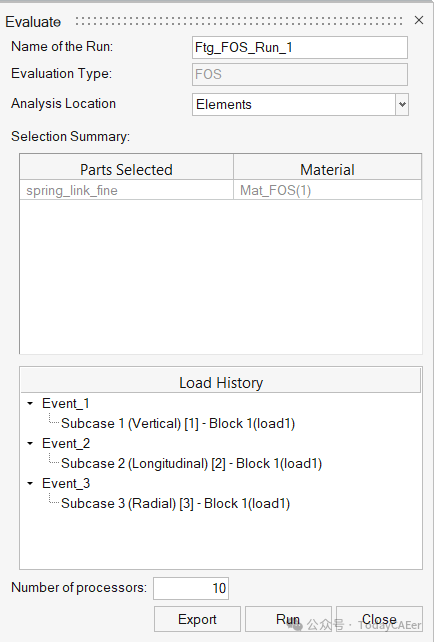

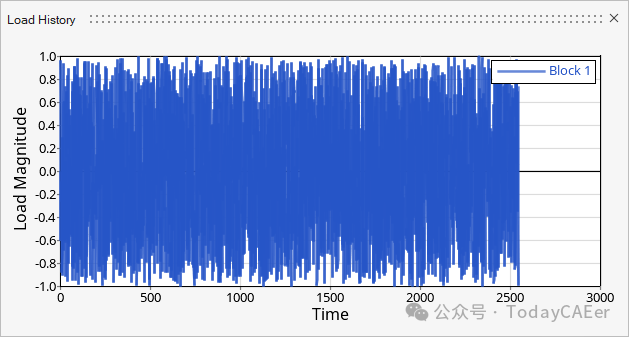

[疲劳分析]-连杆在指定载荷历程下的Factor of Safety(安全系数)计算 · 分配载荷历程记录以缩放FEA SUBCASE中的应力 一、 导入模型 1. 从主页工具的文件工具组中，单击 Open Model 工具。 2. 在 Load model and result 对话框中，浏览并选择 HL-1040\Springlink_FOS.h3d 作为模型文件。 System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。 Tip： 通过将 .h3d 文件从Windows Browser拖放到HyperLife建模窗口中 ，快速导入模型。 二、定义疲劳模块 1.单击疲劳模块图标旁边的箭头，然后从选项列表中选择 FOS 工具。 三、指定Material 2. 激活部件 spring_link_fine的 复选框 。 d) 为Shear Threshold 输入值 0.0。 e) 为Safe Zone Angle 输入值 0.0。 4. 单击 Assign Material Data 选项卡。 四、分配载荷历程记录 2. 从对话框顶部的Channel Type下拉菜单中，选择 Time Data 。 3. 单击 Choose File字段并浏览 load1.csv 。 6. 在对话框的下半部分，将单选按钮设置为 Manual 以创建事件，然后单击按钮三次以创建三个事件。 7. 将SUBCASE 1拖放到Event_1下，将SUBCASE 2拖放到Event_2下，将SUBCASE 3拖放到Event_3下。 8. 将load1下的Block文件拖放到所有三个SUBCASE的Channels字段中。 10. 对于SUBCASE 1， 将LDM设置为 1.0 ，将Scale设置为 3.0 ，将Offset设置为 0.0。 11. 右键单击Subcase 1的Scale字段，然后选择 Apply value to all events 。 五、评估和查看结果 1.在评估工具组中，单击 Run Analysis 工具。 3. 单击 Run， 结果文件将保存到主目录，并打开 Run Status 对话框。 4. 运行完成后，单击 View Current Results 。 5. 使用Results Explorer可视化各种类型的结果。 图13.
