3D 裂纹扩展 Abaqus XFEM 模拟 – 完整指南
模拟三维裂纹扩展 Abaqus XFEM 模拟是断裂力学中最强大（且常常被误解）的技术之一。如果您曾经尝试过但失败了，或者不知道从何入手，那么本指南正适合您。模拟断裂是有限元分析中最容易被误解的部分之一。许多教程并不完整，而且大多数都没有解释关键设置，例如 PHILSM、PSILSM 或 Status XFEM。
在这篇文章中，您将了解 Abaqus 中 3D XFEM 裂纹扩展模拟的整个设置：
几何和裂纹建模
具有损伤的材料特性
XFEM 交互设置
边界条件和载荷
网格设置和输出字段
使用裂纹前沿场进行后处理
从几何开始：建模板和裂纹
我们首先创建两个部分：
平板
类型：3D 可变形固体
尺寸：100 毫米×200 毫米×3 毫米（深度）

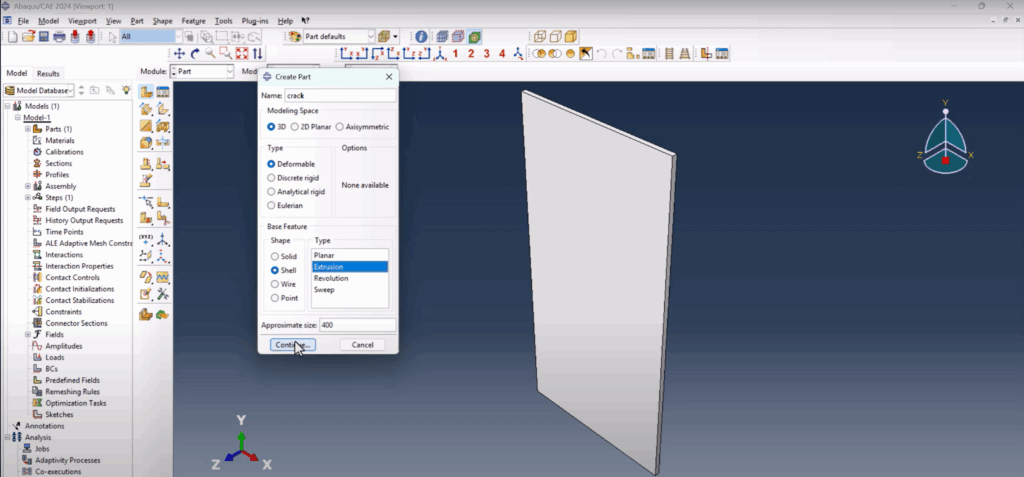

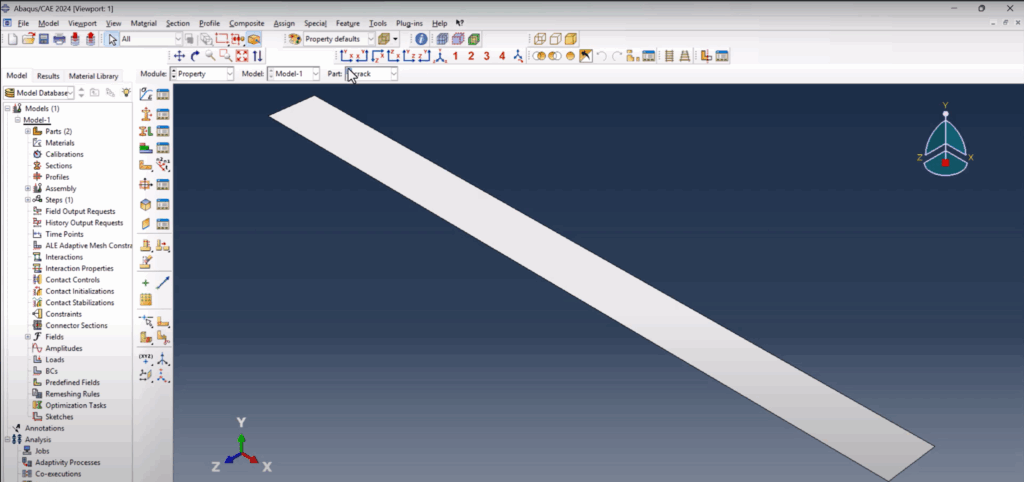

裂缝
类型：3D 可变形外壳
几何形状：一条简单的 40 毫米线，代表初始裂纹前沿
深度：3mm（与板厚相同）
将裂纹建模为单独的三维表面（而不仅仅是一条线）非常重要。XFEM 需要真实的三维裂纹面才能正确计算富集函数。这是与二维 XFEM 设置的一个关键区别。
材料特性（铝 XFEM 包）
为了保持真实感，我们使用铝作为基材并定义：
弹性模量和泊松比
塑性（由于裂纹尖端发生屈服）
损伤起始：最大主应力 = 350 MPa
损伤演变：断裂能量法（以单位面积能量输入）
定义材料后，我们将其分配给实体均质截面并将其应用于板材。

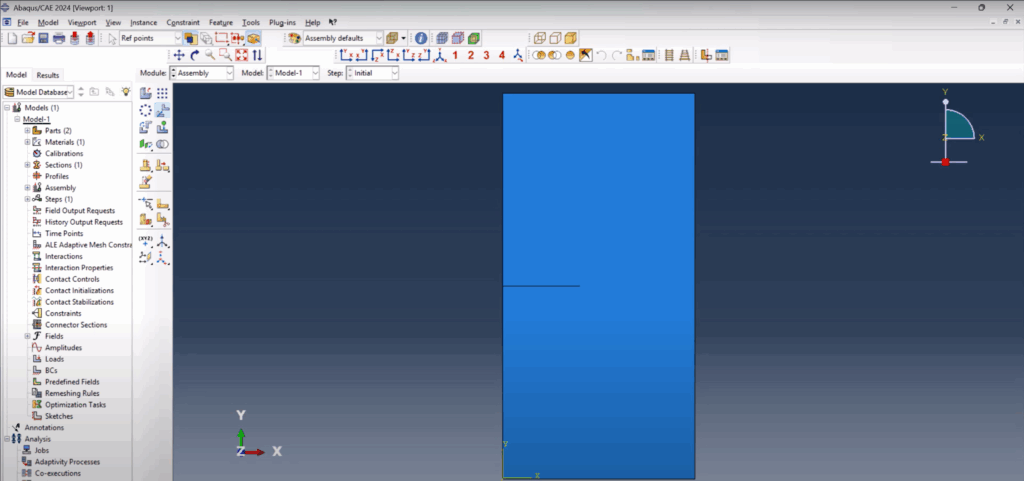

组装和裂缝对齐
在 Assembly 模块中：
我们将裂缝物体定位在与板的中心相交的位置。
Abaqus 要求裂纹表面和裂纹体在空间上连通。
使用平移将裂缝与板精确对齐 - 通常沿着中间平面。
这确保了裂缝以真实的、物理的方式增长。

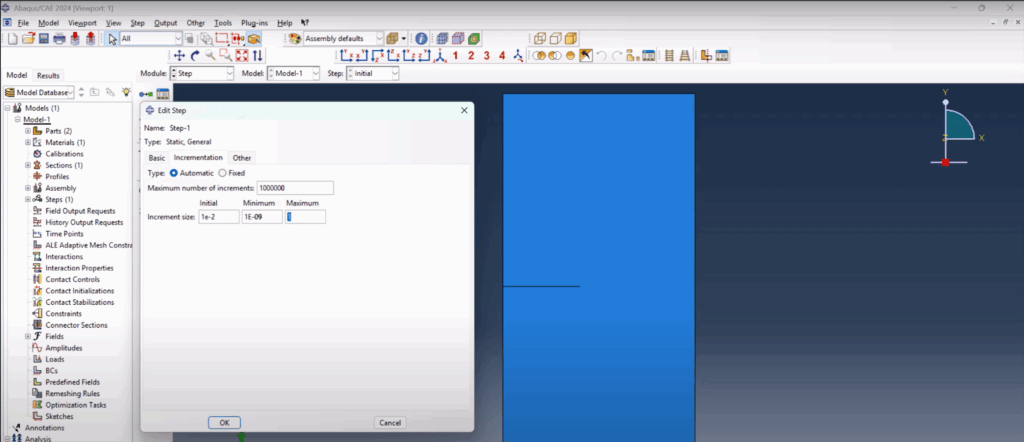

分析步定义和输出控制
我们定义一个静态通用步骤并激活非线性几何（NLGEOM）。
步骤设置：
总时间：1
初始增量：1e-2
最小增量：1e-9
最大增量：1
然后进入场输出管理器并启用关键断裂场：
PHILSM
PSILSM（裂纹方向）
状态 XFEM
这些输出对于可视化裂纹扩展和解释 XFEM 行为至关重要。

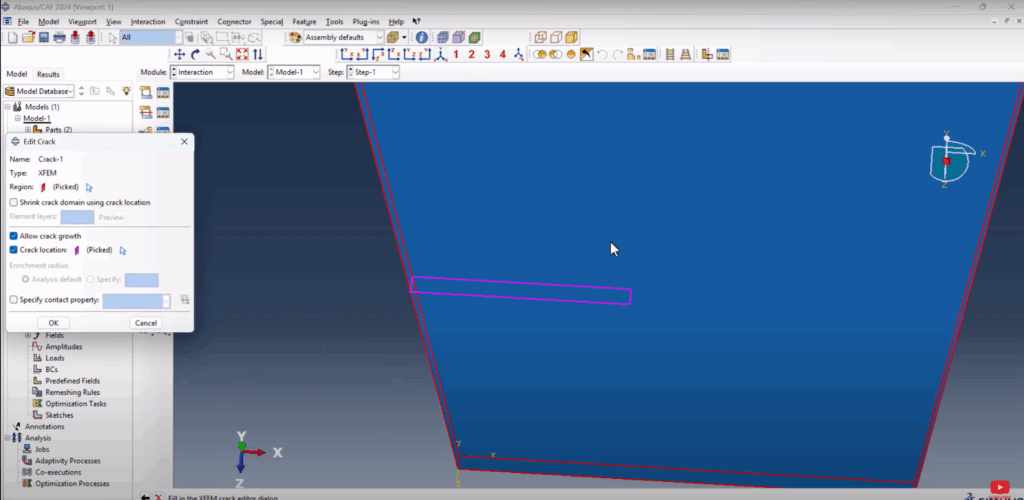

XFEM 交互设置
裂纹相互作用
转到Special>Crack>Create
类型：XFEM
将板指定为裂纹域
将裂纹表面指定为初始裂纹位置
正确分配后裂纹变为洋红色
XFEM 裂纹扩展
创建另一个交互（步骤：初始）
分配相同的Crack名称
这使得裂缝能够根据场值自动扩展
完成此步骤后，您将在零件上看到小的“X”标记 - 这些标记表示 XFEM 富集处于活动状态。
边界条件和载荷应用
我们应用两个边界条件：
固定（嵌入式）
分配给板的底面
防止所有移动和旋转
位移（仅 Y 方向）
应用于顶面
仅允许垂直位移
限制 X 和 Z 平移

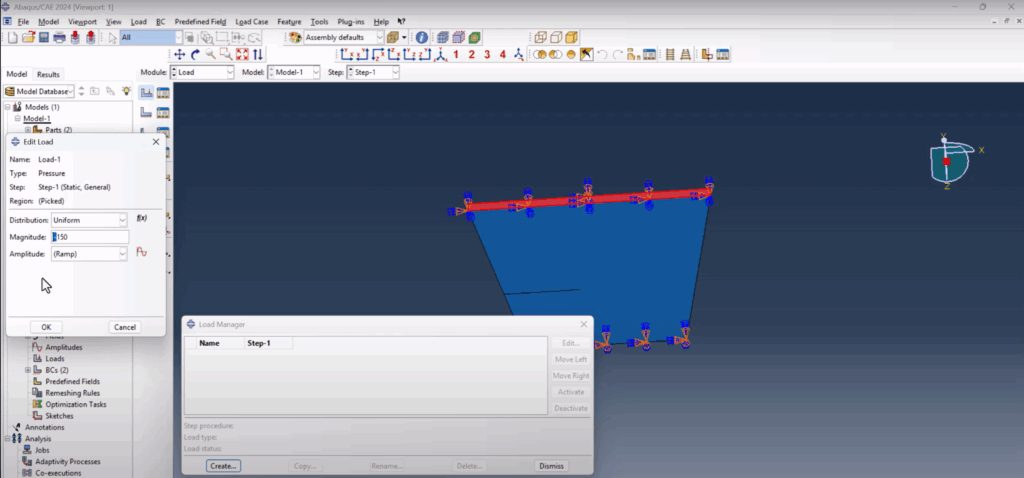

然后我们施加拉伸载荷：
类型：表面压力
幅度：负值（例如 -1 MPa）模拟张力
表面：板的顶面
这种加载模式模拟了 I 型裂纹张开（纯拉伸裂纹扩展）。

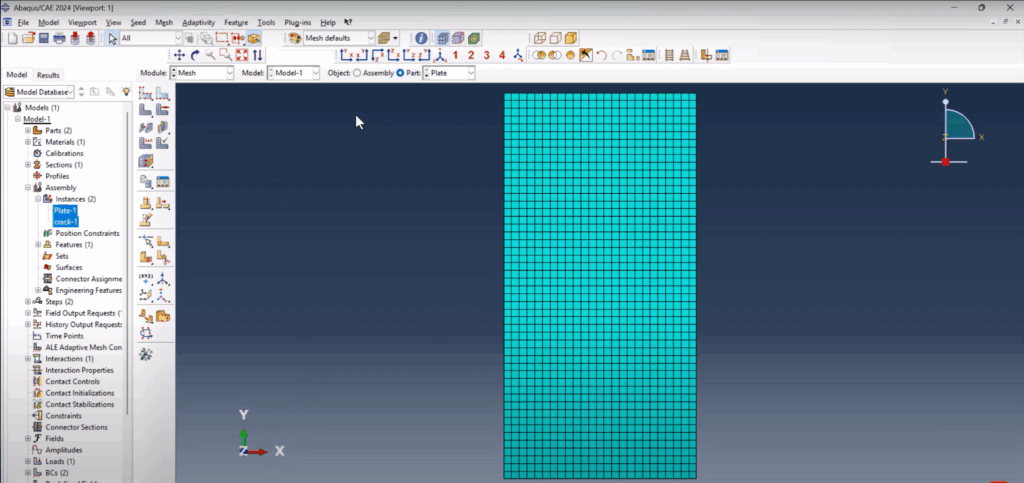

网格设置
我们仅在需要的地方细化网格：
板孔种子：4 毫米
裂纹部分：未划分网格，因为 XFEM 在内部处理富集
网格类型：C3D8（8 节点砖块）
重要提示：裂纹部分应保留为未指定截面的壳。Abaqus 会将其忽略为几何体，但仍会使用它来定义富集。
作业设置和执行
创建名为 XFEM_Crack_Growth_3D 的作业并分配：
完整模型
默认内存和并行设置
提交并监控
如果您收到有关某些部分（例如裂缝）缺失部分的警告，您可以放心忽略。Abaqus 将继续使用丰富的裂缝域设置。
结果和裂纹扩展可视化
工作完成后：
在可视化设置中启用特征边缘
以动画形式呈现结果，以查看裂纹随时间扩展的情况

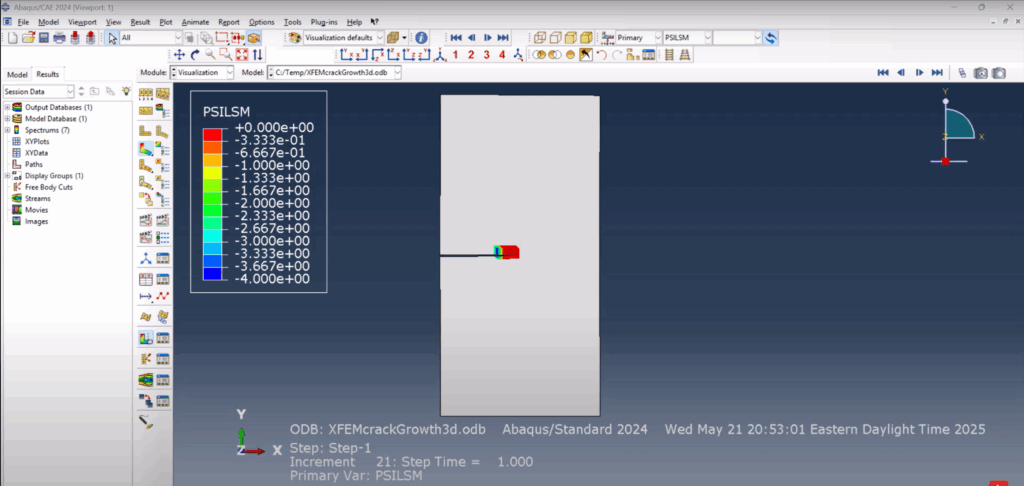

切换 PHILSM 和 PSILSM：
它从 0 开始，随着裂缝的进展向外扩展
0：裂纹表面
< 0：裂缝内部
0：未破裂的材料
PHILSM 表示距裂纹表面的距离
PSILSM 显示裂纹前沿方向
绘制状态 XFEM 来查看裂缝（1 = 破裂）
可视化位移场 (U2) 以确认裂纹张开行为
这些工具共同帮助您全面了解裂缝是如何产生的、扩展了多远以及材料是如何响应的。
为什么 3D 裂纹扩展 Abaqus XFEM 模拟如此重要
大多数 XFEM 教程侧重于二维模型，或者跳过了丰富的逻辑。本例为您提供：
✅ 具有真实铝特性的完整 3D 设置
✅ 适当的断裂和损伤力学特性
✅ 清晰解释 PHILSM 和 PSILSM
✅ 显示实际增长方向的后处理
无论您要模拟脆性断裂、疲劳预裂纹还是断裂韧性，此工作流程都适用。
结论
使用 XFEM 在 Abaqus 中模拟 3D 裂纹扩展并非只是点击复选框那么简单——它需要对富集、裂纹位置、网格策略和输出解释有清晰的理解。但一旦设置正确，结果就会非常出色。
