拓扑结构优化怎么做？让收获机器人机械臂瘦身强骨更聪明

2月前浏览203

导读：在农田里，一台台收获机器人穿梭其间，它们伸出灵活的 “手臂”，精准抓取果实、切割作物，将农民从繁重的体力劳动中解放出来。这双 “手臂”，就是收获机器人的核心部件——机械臂。

如今，随着农业机械化、智能化的加速推进，人们对收获机器人的要求越来越高：既要能高效采摘果蔬、收割粮食，又要轻便节能、耐用可靠。而实现这一目标的关键，就藏在一项名为 “拓扑结构优化” 的技术里。它就像一位 “结构设计师”，为机械臂 “瘦身强骨”，让其在减重的同时更坚固，在灵活作业的同时更节能。今天，我们就来揭开收获机器人机械臂拓扑结构优化的神秘面纱。

一、什么是拓扑结构优化？

提到 “拓扑”，很多人会想到数学里的拓扑学，但这里的 “拓扑结构优化”，是工程设计领域的一项 “黑科技”。简单来说，它的核心思想是 “在有限空间里，让材料‘用在刀刃上’”—— 在给定的设计空间、载荷条件（比如机械臂抓取作物的力量）和性能约束（比如不能断裂、变形不能超标）下，通过算法计算出材料的最优分布方案，保留承受载荷的关键部分，去除冗余的 “赘肉”，最终得到既轻便又强壮的结构。

举个通俗的例子：如果把机械臂比作一座桥，传统设计可能是 “凭经验” 把桥建成实心的长方体，虽然坚固，但用料多、重量大；而拓扑优化就像在建造前先模拟 “哪里受力大、哪里受力小”，然后在受力小的地方挖空，只在关键承重处保留材料，最终建成一座空心却更坚固的 “优化桥”。这种优化不是简单的 “减小尺寸”，而是从 “结构形态” 层面重新设计，甚至能生成传统设计难以想到的复杂结构，比如类似蜂巢、晶格的镂空形态。

在收获机器人机械臂的设计中，拓扑优化的价值尤为突出。因为传统机械臂往往存在 “两难”：想让它轻便，就可能牺牲强度，导致作业时变形甚至断裂；想让它坚固，又会增加重量，不仅消耗更多能源（比如机器人电池续航缩短），还会降低机械臂的运动速度和灵活性，影响收获效率。而拓扑优化，正是破解这一矛盾的关键。

二、收获机器人机械臂的 “痛点”

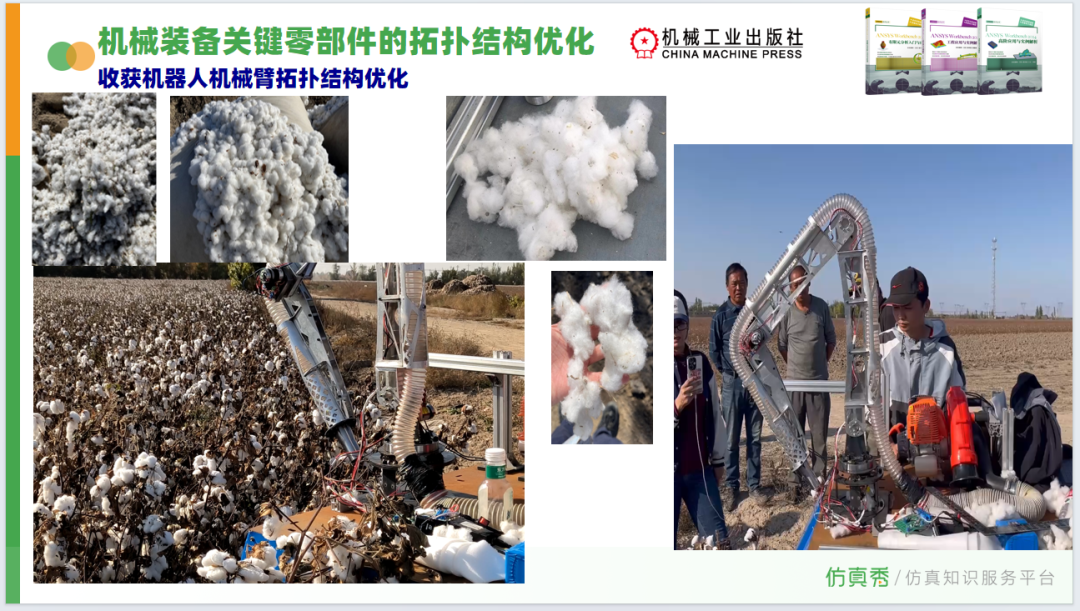

买买提明·艾尼教授讲座PPT

要理解拓扑优化的必要性，首先得知道收获机器人机械臂在田间作业时，面临着怎样的 “生存挑战”。它可不是在实验室里 “轻松工作”，而是要应对复杂多变的田间环境和高强度的作业需求，这些都让机械臂的结构设计充满 “痛点”。

第一个痛点是 “载荷多变”。收获机器人要处理的作物千差万别：摘草莓时，机械臂要轻柔抓取，避免压坏果实，载荷可能只有几牛顿；收玉米时，要用力掰下玉米棒，还要承受秸秆的阻力，载荷可能达到几十甚至上百牛顿；而收水稻、小麦时，机械臂还要带动切割装置，承受持续的振动载荷。如果机械臂结构设计 “一刀切”，要么在轻载时 “大材小用”（浪费材料、增加重量），要么在重载时 “力不从心”（发生损坏）。

第二个痛点是 “重量与能耗的矛盾”。收获机器人大多是电动驱动，机械臂的重量直接影响能耗 —— 重量每增加 10%，电池续航可能就会减少 8%~10%。在大面积农田作业中，续航不足意味着机器人要频繁返回充电，严重影响收获效率。同时，过重的机械臂会增加关节电机的负担，不仅容易导致电机过热损坏，还会降低机械臂的运动精度，比如抓取果实时光标偏移，造成漏摘或碰伤。

第三个痛点是 “空间限制与灵活性要求”。田间作业空间有限，比如在温室大棚里，机械臂需要在狭窄的行距间转动、伸缩；而采摘高处果实时，又需要足够的伸展范围。传统机械臂的实心结构往往体积较大，容易与作物、大棚支架发生碰撞；而如果为了缩小体积而减小尺寸，又会导致强度不足。

这些 “痛点”，都让拓扑结构优化成为收获机器人机械臂设计的 “必选项”。通过优化，既能让机械臂 “减重”，解决能耗和灵活性问题，又能保证其在不同载荷下的强度和稳定性，真正实现 “轻而强、小而灵”。

三、拓扑优化怎么做？机械臂的 “瘦身强骨” 之路

收获机器人机械臂的拓扑结构优化，可不是 “拍脑袋” 设计，而是一套科学严谨的流程，通常需要借助专业的 CAE（计算机辅助工程）软件（比如 ANSYS Workbench）来完成。我们可以把这个过程分为 “五步走”，每一步都像给机械臂做一次 “精准体检” 和 “定制塑形”。

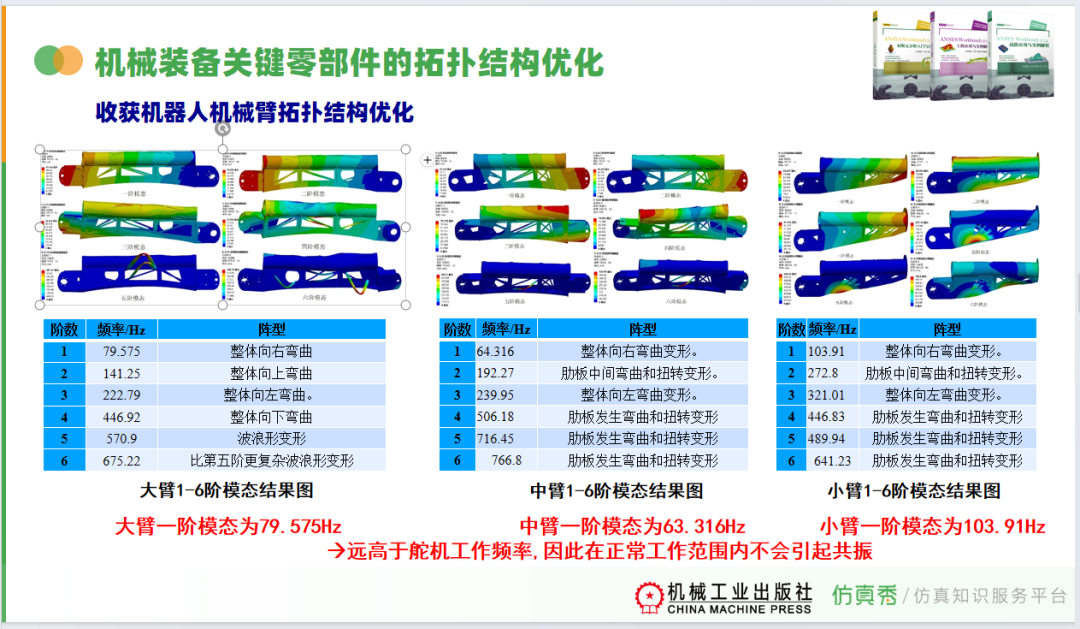

买买提明·艾尼教授讲座PPT

第一步：明确 “设计边界”—— 知道能改哪里、要满足什么要求。首先，工程师会确定机械臂的 “设计空间” 和 “非设计空间”：设计空间是可以进行拓扑优化的部分（比如机械臂的臂杆），非设计空间是不能改动的关键部位（比如关节连接孔、电机安装座，这些部位需要固定的结构来保证装配精度）。同时，还要明确 “性能指标”：比如机械臂在抓取 20N 果实的最大变形不能超过 0.5mm，在承受 50N 冲击载荷时应力不能超过材料的屈服强度（比如铝合金的屈服强度约 200MPa），重量要比传统设计减轻 20% 以上。这些指标就像 “体检标准”，决定了优化的方向。

第二步：模拟 “真实工况”—— 让优化贴近田间实际。工程师会根据收获机器人的作业场景，给机械臂 “施加” 真实的载荷和约束。比如，模拟机械臂抓取果实的瞬间，在抓手末端施加向下的 20N 抓取力；模拟机械臂伸展到最大长度时，承受自身重量和果实重量的 “静态载荷”；甚至模拟田间颠簸时，机械臂受到的 “振动载荷”（比如频率 5~10Hz 的正弦振动）。同时，还要约束机械臂的关节部位，模拟它在机器人本体上的固定状态 —— 就像人手臂固定在肩膀上一样，不能随意移动。只有让仿真贴近实际，优化结果才有意义。

第三步：算法 “计算最优解”—— 让材料 “自己找到最优位置”。这一步是拓扑优化的核心，靠的是强大的数值计算算法（比如 “密度法”）。软件会把机械臂的设计空间分成无数个细小的 “单元”，然后像 “搭积木” 一样，计算每个单元在载荷下的受力情况：受力大的单元，就保留材料（相当于 “密度 = 1”）；受力小的单元，就减少材料（相当于 “密度 = 0.5”）；完全不受力的单元，就去除材料（相当于 “密度 = 0”）。这个过程会反复迭代（比如迭代 50~100 次），直到找到满足所有性能指标的 “材料最优分布方案”。最终，软件会输出一个 “灰度云图”，图中白色部分是需要保留的材料，黑色部分是可以去除的冗余材料。

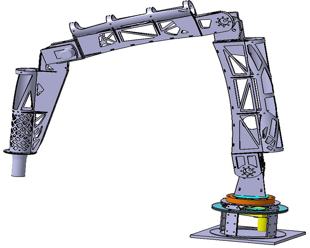

第四步：“重构模型”—— 让优化结果能造出来。拓扑优化输出的 “灰度模型” 还不是最终的机械臂结构，因为它可能包含复杂的镂空、尖角，无法直接加工（比如传统的铸造、铣削工艺难以实现）。这时候，工程师需要根据 “灰度模型” 的形态，进行 “模型重构”：把不规则的镂空改成规则的圆孔、方孔，把尖锐的棱角改成圆角（避免应力集中），同时结合制造工艺（比如 3D 打印可以实现复杂晶格结构，传统工艺则需要简化结构）调整设计。比如，某款草莓收获机器人的机械臂，经过重构后，臂杆上出现了均匀分布的菱形镂空，既保留了优化后的材料分布，又能通过 3D 打印快速制造。

第五步：“性能验证”—— 确保优化后的机械臂 “靠谱”。优化和重构完成后，工程师还需要通过仿真和物理试验，验证机械臂的性能是否达标。仿真方面，会再次进行应力、变形、振动分析，看是否满足设计要求；物理试验方面，会制作优化后的机械臂原型，放在模拟田间环境的试验台上，测试它的抓取力、运动精度、疲劳寿命（比如连续作业 1000 小时是否损坏）。比如，某团队优化后的玉米收获机器人机械臂，经过测试，重量比传统设计减轻了 25%，最大变形从 0.8mm 降到 0.4mm，电机能耗降低了 18%，完全达到了设计目标。

四、拓扑结构优化-不止减重，更是效率革命

拓扑结构优化给收获机器人机械臂带来的，远不止 “减重” 这么简单，而是一场从 “性能” 到 “效率” 的全面升级，甚至能改变农业生产的模式。

从机械臂自身来看，优化后的结构有三个显著优势：一是 “强度更均匀”。传统机械臂的应力往往集中在某个部位（比如臂杆与关节的连接处），容易在此处断裂；而拓扑优化后的结构，材料都分布在受力关键处，应力分布更均匀，疲劳寿命能提升 30%~50%。比如，某款番茄收获机器人的机械臂，传统设计在连续作业 500 小时后会出现关节开裂，优化后连续作业 1500 小时仍无损坏。二是 “运动更灵活”。重量减轻后，机械臂的关节电机负载减小，运动速度能提升 20%~30%，抓取果实的响应时间从 0.5 秒缩短到 0.3 秒，漏摘率降低了 15%。三是 “能耗更低”。以一台每天作业 8 小时的草莓收获机器人为例，优化后的机械臂每天能节省 1.2 度电，按每年作业 200 天计算，一年就能节省 240 度电，不仅降低了使用成本，还更环保。

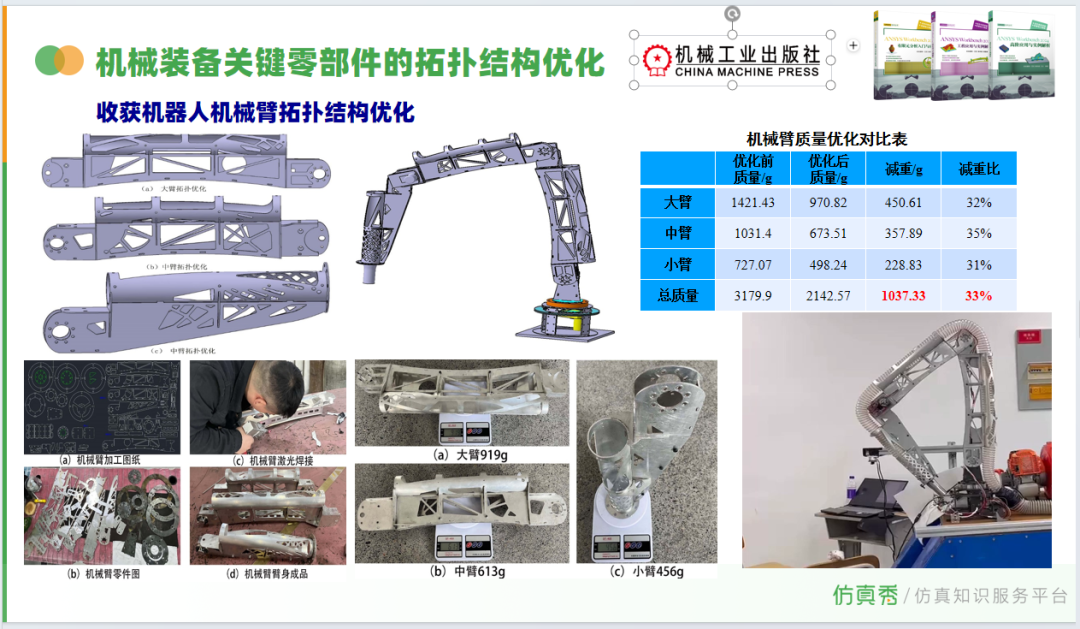

买买提明·艾尼教授讲座PPT

从农业生产的角度来看，优化后的收获机器人能更好地适应不同作物和场景的需求。比如，针对葡萄采摘的机械臂，通过拓扑优化，设计出了纤细却坚固的 “多指抓手”，能深入葡萄藤缝隙中抓取果实，避免碰伤葡萄串；针对根茎类作物（比如胡萝卜、土豆）的收获机械臂，优化后的结构能承受挖掘时的大载荷，同时重量轻，方便在松软的田地里移动。更重要的是，拓扑优化缩短了机械臂的设计周期 —— 传统设计需要反复试制、修改，可能要 3~6 个月，而通过拓扑优化，借助仿真技术，1~2 个月就能完成设计，大大加快了收获机器人的研发速度，让更多先进装备能快速投入田间。

五、买买提明·艾尼教授-线上讲座

总之，收获机器人机械臂的拓扑结构优化，看似是一项 “小众” 的工程技术，却承载着农业现代化的大梦想。它让装备更智能、更高效，让农民更轻松、更省心，也让我们的粮食和果蔬生产更绿色、更可持续。这就是科技的力量 —— 从细微处优化，在田野间绽放，最终改变我们的生活。

或许在不久的将来，我们会看到这样的场景：在一片果园里，收获机器人的机械臂像人的手指一样灵活，它的结构轻盈却坚固，能精准采摘每一颗果实，而且能耗低、寿命长，一天能完成几十个人的工作量。而这一切，都离不开拓扑结构优化这项 “让结构更聪明” 的技术。

8月27日19时，我们诚邀新疆大学教授、石河子大学特聘专家买买提明·艾尼老师做《现代装备设计与ANSYS Workbench数值仿真技术》线上讲座，艾尼老师不仅会介绍收获机器人机械臂拓扑结构优化过程、还包括燃气轮机支承板机座拓扑结构优化与热流固耦合、棉花输送管道流固耦合分析、农田轨道谐波响应分析、飞机双耳接头粉末床熔融增材制造分析等具体应用案例。这些案例来自艾尼教授最新编著图书（见下图），直播间会免费抽赠以下图书。以下是直播安排：

1、主讲嘉宾

买买提明·艾尼新疆大学教授

现石河子大学特聘专家（新疆建设兵团特聘专家）、广东省农业科学院设施农业研究所特聘专家、新疆维田科技特聘首席咨询专家、新疆花绮莉生态农业科技有限公司特聘首席咨询专家。

1990年留学到日本东京理科大学，1996年3月获日本东京理科大学工学博士学位。曾聘任日本学术振兴会JSPS Fellow特聘研究员、日本Global COE Program东京工业大学特聘客员教授、西北工业大学兼职教授、西安交通大学博士生导师、中科院长春应用化学研究所高级访问学者、东京理科大学客员教授和日本岩手大学客员教授等。承担30多项科研项目，其中主持和参与重大和一般项目8项，发表论文200多篇，编著图书10部，获得专利和软著等40余项、省部级奖2项。

主要研究领域：现代设计理论与方法，转子-轴承系统动力学行为与稳定性，模态识别与振动控制，智能农牧装备与机器人、结构优化方法，损伤与强度评价，计算力学等。

他的著作：

《ANSYS Workbench 2024有限元分析入门与应用》

《ANSYS Workbench 2024工程应用与实例解析》

《ANSYS Workbench2024高阶应用与实例解析》
