仿真模型不收敛咋办啊

1天前浏览6


在ANSYS结构仿真中,判断结果是否收敛以及解决不收敛问题是实际工程分析的核心挑战。



以下是针对ANSYS Workbench 的实操指南,涵盖收敛判断方法、监控工具和不收敛时的解决方案。



01

收敛性判断方法


在workbench中,有如下三种方法来查看计算是否收敛:


1. 监控求解器输出信息

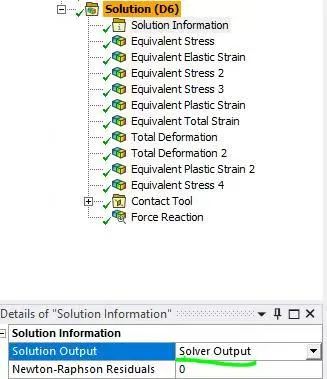

在计算开始后,在solution information中查看命令行消息,默认的选项为solver output:


默认容差:力残差通常需小于0.5%(也可自定义)。

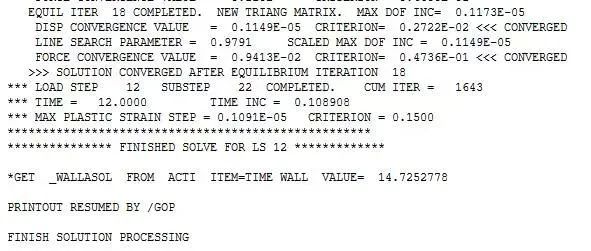

出现如下消息表示收敛成功,计算完成。

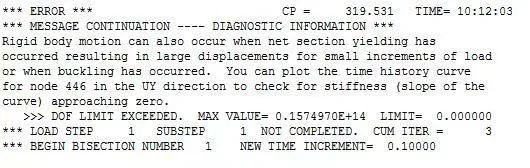

出现Error表示不收敛,具体可查看报错信息,判断模型的改进方向。



2. 图形化监测工具

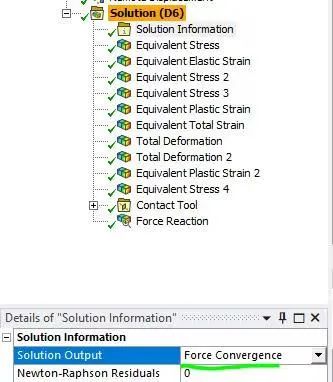

在计算开始后,在solution information下拉菜单选择Force Convergence ,可观察力的收敛残差曲线。

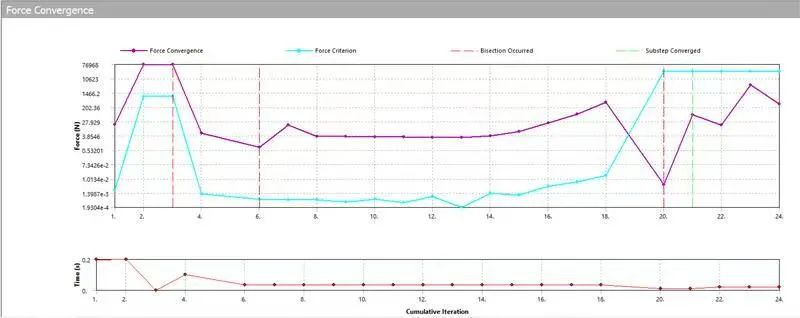

静力学计算的不收敛的情况多半如下图:

力的收敛曲线在残差标准线之上,红色虚线表示子步计算失败,继续将子步做二等分计算。

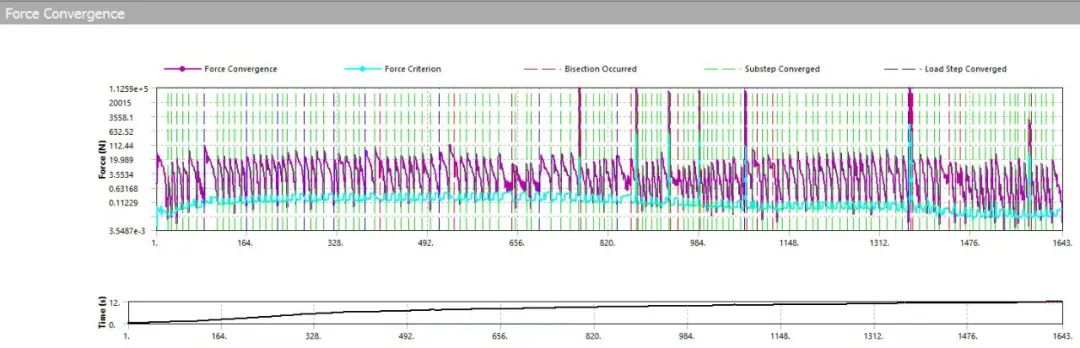

静力学计算的收敛的情况如下图:

计算时间稳步增加,绿色的虚线表示子步收敛。蓝色虚线表示加载步收敛。

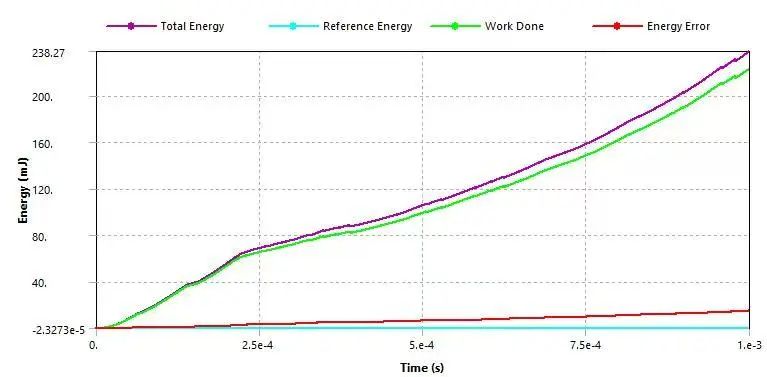

对于显式动力学,通常观察能量平衡来判断

内能(Strain Energy)、动能(Kinetic Energy)、外力功(External Work)应平衡。


能量误差(|内能+动能-外力功|/外力功)应<5%,下图这个超过5%了,可判断为收敛性不佳。



3.收敛标准的设置:

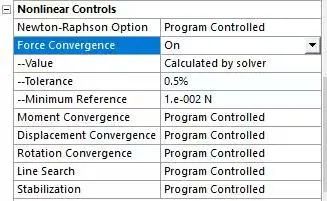

通过Analysis Settings > Nonlinear Controls调整收敛容差,一般采用程序默认,在自己有一定的工程经验后可根据自己的判断来适当收严或放宽。

默认的收敛容差为0.5%



02

解决不收敛的办法


1. 网格优化

  • 问题:报错信息提示网格有畸变。

    这种报错有一部分原因是网格的问题,也可能是边界有问题,总之第一步是先检查网格质量。


  • 操作

    1. 在提示的网格单元附近区域局部加密网格。

    2. 提高单元阶数

    3. 检查网格质量


关于如何查找高畸变网格的位置,可以通过报错的单元ID来查找



2. 接触设置调整

  • 问题:接触力不收敛或穿透过大。

  • 操作:

  1. 修改接触算法:

    在接触对的Details中,将FormulationPure Penalty改为Augmented Lagrange

    勾选Normal Stiffness = Aggressive(提高接触刚度)。

  2. 启用自动时间步:

    Analysis Settings中,设置Auto Time Stepping = OnInitial Substeps=100

  3. 调整接触探测:

    在接触Details中,设置Detection Method =Nodal-Normal to Target(减少穿透)。



3. 载荷步与子步控制

  • 问题:材料非线性或大变形导致发散。

  • 操作

  1. 分步加载:

    Analysis Settings中,设置Number of Steps=2,第一个步施加50%载荷,第二步加载至100%。

  2. 增加子步数:

    Analysis Settings中,设置Initial Substeps=50

    Minimum Substeps=20

    Maximum Substeps=1000

  3. 启用大变形:

    在Analysis Settings中勾选Large Deflection = On(适用于几何非线性)。


4. 约束与稳定性

  • 问题:刚体 位移或数值不稳定。

  • 操作

  1. 添加弱弹簧:

    Analysis Setting中找到Stabilization,选择Weak Springs 为On

  2. 检查约束:

    确保所有自由度的刚体运动被限制(如对称模型需施加对称约束)。


5. 数值阻尼(适用于振荡)

  • 操作

    调整阻尼系数:

    Stabilization下设置Damping Factor =0.1(默认0.2,值越小越严格)。



    以上方法为,确定边界条件无误的前提下进行的。

    在不收敛时第一步应该先检查边界条件简化的是否合理!


    以上为上周调试大变形模型而引发的思考。

    如有不足,评论区指正!
