[疲劳分析]-工字梁钢结构在指定载荷历程下-计算多轴应力寿命
在本教程中，您将：
·将模型导入HyperLife
·选择SN模块并定义其所需参数
·创建并指定Material
·分配载荷历程记录以缩放FEA SUBCASE中的应力
·评估和查看结果
在开始之前，请将本教程中使用的文件复 制到您的工作目录。
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1020/Ibeam.h3d.zip
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load1.csv
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load2.csv
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load3.csv
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load4.csv
一、导入模型
1.从主页工具的文件工具组中，单击Open Model工具。

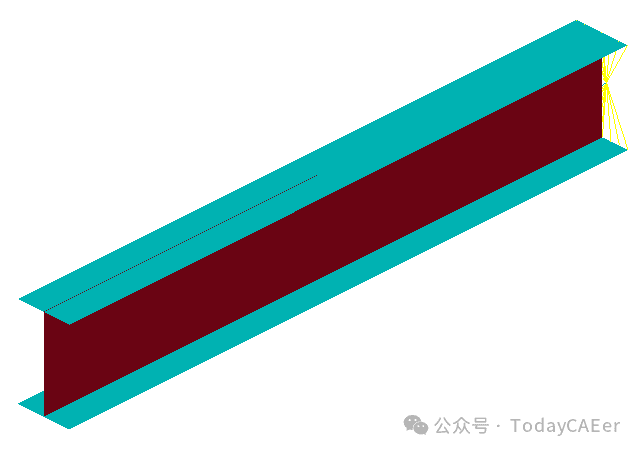

图1. 2.在Load model and result对话框中，浏览并选择HL-1020\Ibeam.h3d作为模型文件。
System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。
3.单击Apply。
Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。
二、定义疲劳模块
1.单击SN工具。
SN工具应该是选定的默认疲劳模块。如果不是，请单击疲劳模块图标旁边的箭头以显示可用选项的列表。
此时将打开SN对话框。

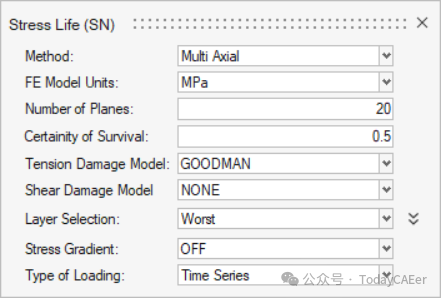

2.定义SN配置参数。
a)选择Multi Axial作为方法。
b)选择MPa作为FE模型单位。
c)为平面数输入值20。
d)输入一个值0.5作为生存确定性。
e)选择GOODMAN作为Tension Damage模型。
f)选择NONE作为剪切损伤模型。
g)选择Worst作为图层选择。
h)选择Time Series作为加载类型。
3.退出对话框。
三、指定Material
1.单击Material工具。
此时将打开Assign Material对话框。
2.激活部件Flange和Web旁边的复选框。

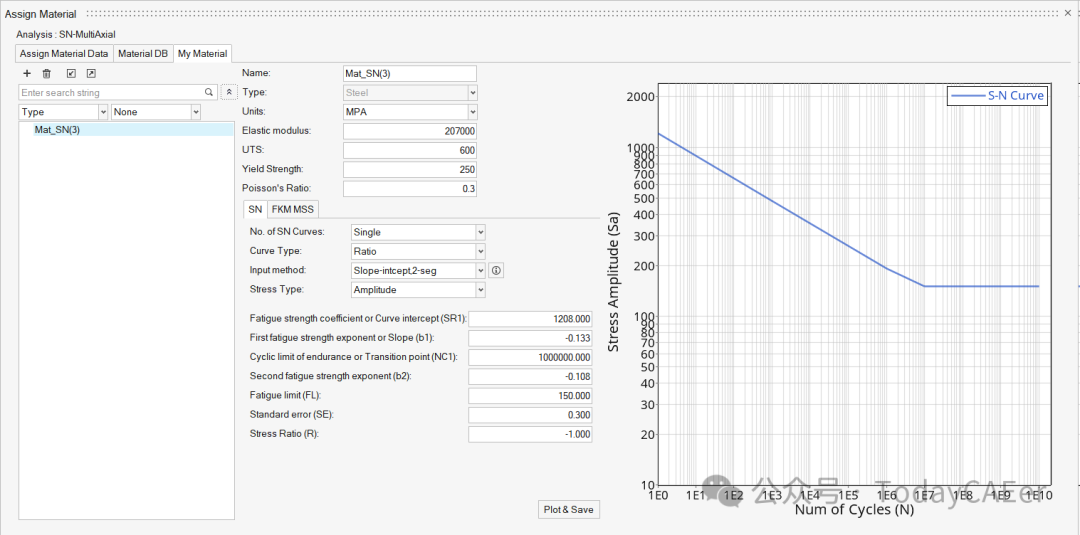

3.创建新Material。
a)单击My Material选项卡。
b)单击 以创建新Material。
c)将Material命名为Mat_SN_multiaxial。
d)将Elastic modulus设置为200000。
e)将Input method 设置为Slope-intcept，2-seg。
f)接受所有其他默认设置，然后点击Plot并保存。
4.右键单击Mat_SN_multiaxial并选择Add以分配Material列表。

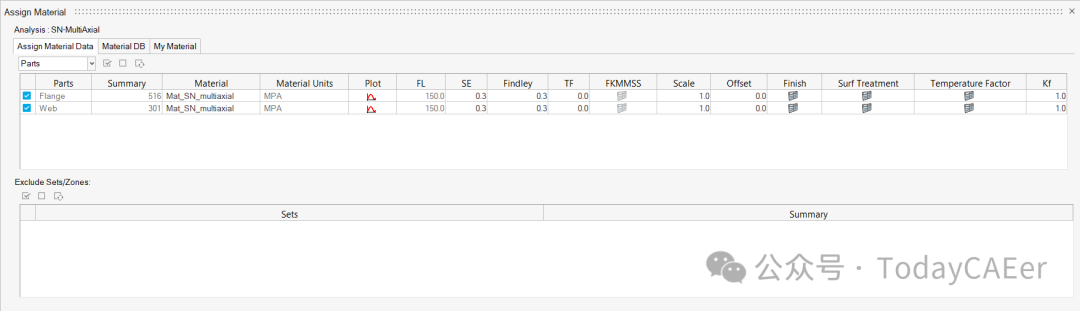

5.返回到Assign Material Data选项卡，然后从Flange和Variety的Material下拉菜单中选择Mat_SN_multiaxial。Material列表中填充了从Material数据库和My Material中选择的Material。
6.退出对话框。
四、分配载荷历程记录
1.单击Load Map工具。

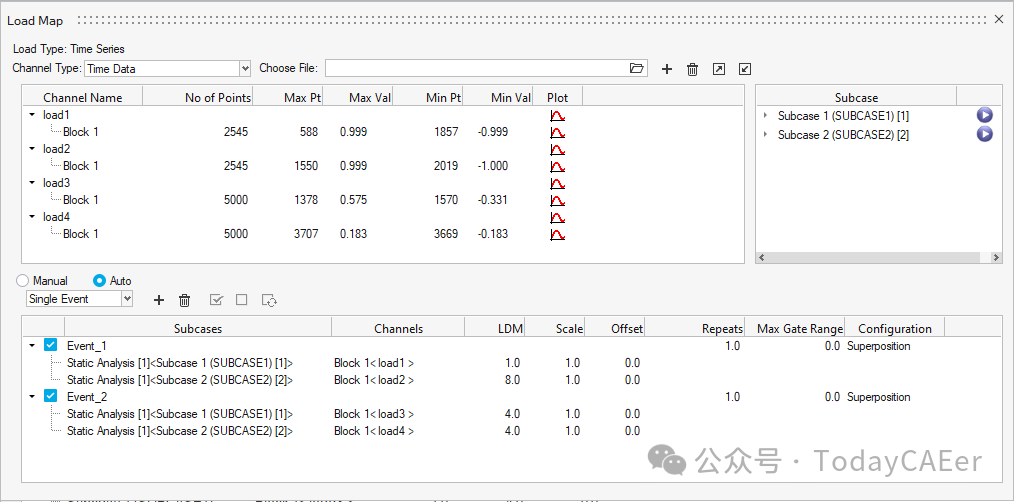

此时将打开Load Map对话框。
2.从对话框顶部的Channel Type下拉菜单中，选择Time Data。
3.单击 Choose File字段并浏览load1.csv。
4.单击 以添加Load Case。
5.对load2.csv、load3.csv 和load4.csv重复步骤3和4。

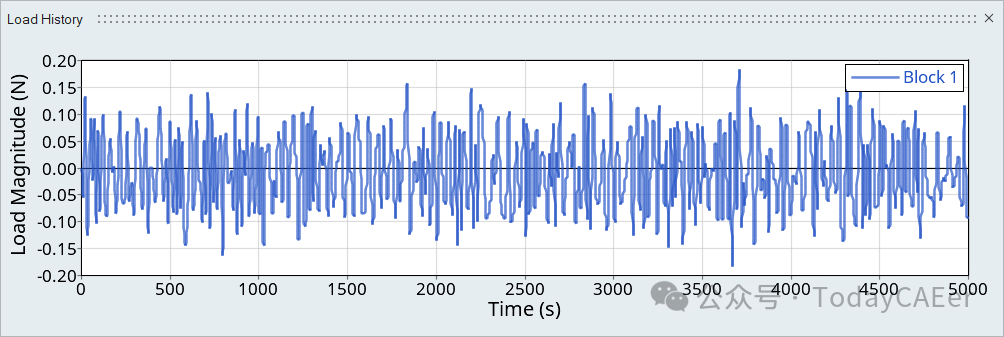

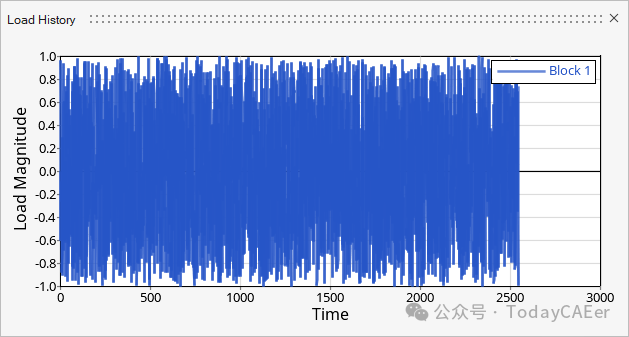

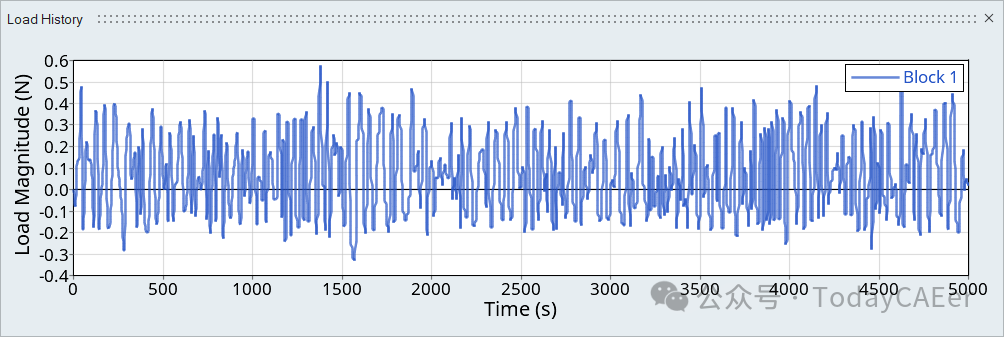

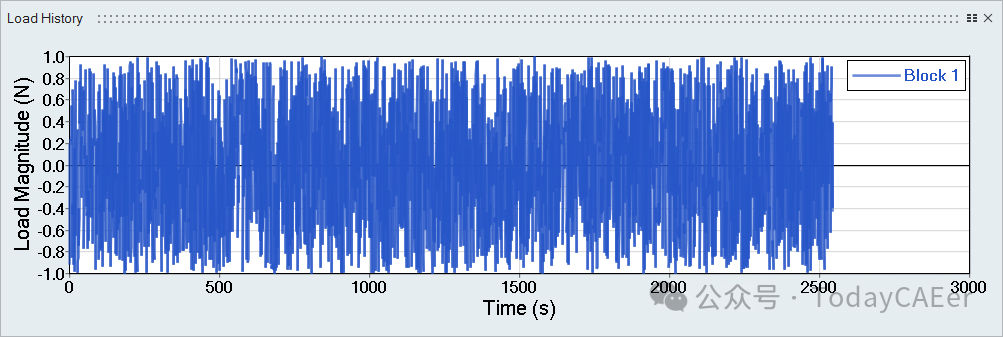

6.Optional：单击 可查看载荷图。
Tip：扩展对话框的宽度以查看更清晰的绘图片。
7.在对话框的下半部分，将单选按钮设置为Auto以创建事件。
8.选择load 1（block1）和load 2（block1）通道以及Subcase 1和Subcase 2，然后单击 以创建第一个事件。
9.以类似的方式，通过选择load 3（block1）和load 4（block1）、Subcase 1和Subcase 2来创建第二个事件。
10.激活这两个事件的复选框。
11.设置Scale ，如下图所示。
12.退出对话框。
五、评估和查看结果
1.在评估工具组中，单击Run Analysis工具。

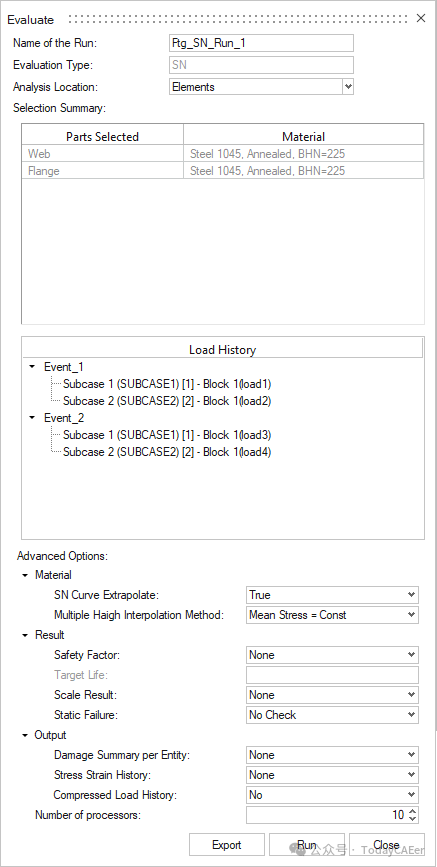

此时将打开Evaluate对话框。
2.Optional：输入运行的名称。
3.单击Run。结果文件将保存到主目录，并打开Run Status对话框。
4.运行完成后，单击View Current Results。

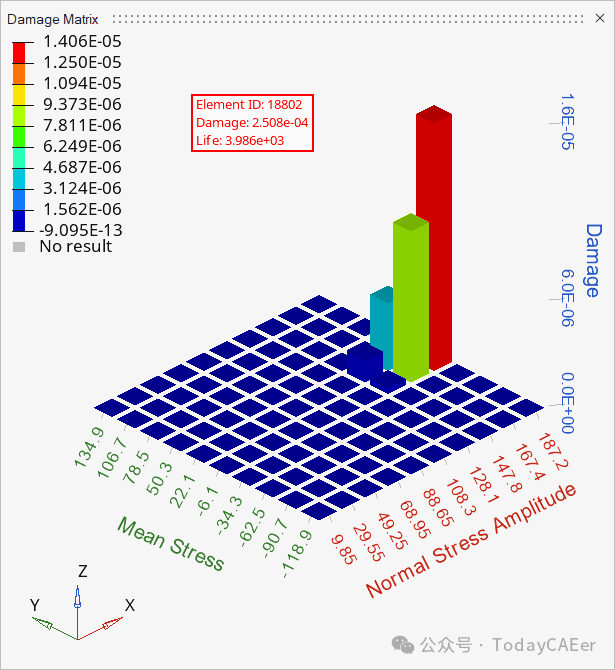

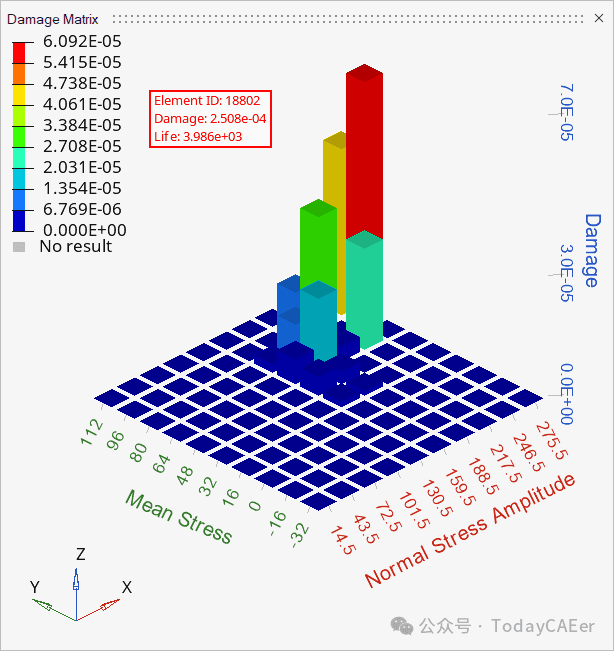

5.使用Results Explorer可视化各种类型的结果。

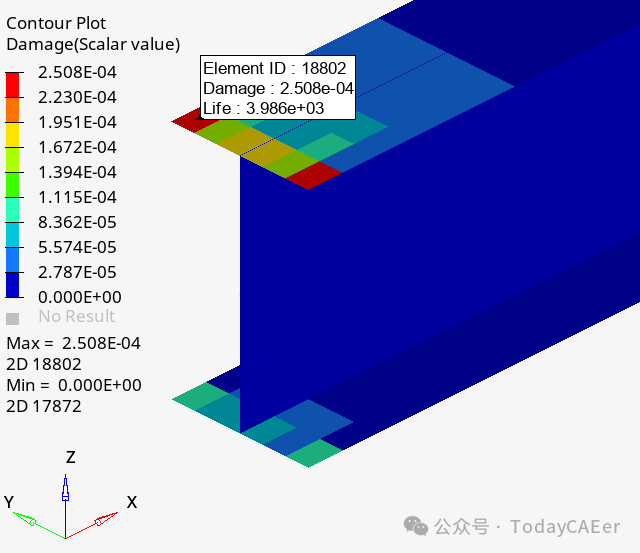

下面的云图突出显示了总伤害（事件1 + 事件2）。
