力学基本概念-【静力学分析与动力学分析】

   在工程世界里，每一座桥梁的稳健、每一栋高楼的矗立，都离不开对结构行为的精准解读。结构静力学分析与动力学分析如同观察结构的两只眼睛，前者捕捉静态下的平衡之美，后者追踪动态中的运动规律，共同构筑起保障工程安全的技术基石。

结构静力学分析

    结构静力学分析仿佛给结构拍了一张“静态写 真”，专注于研究物体在静止或匀速运动状态下的受力平衡。此时，结构所受的各种力——如重力、支撑力、恒载等——形成了一个闭合的力系，就像一群力在进行一场精准的拔河比赛，最终达到势均力敌的平衡状态。

结构静力学分析以静力平衡为核心，研究结构在不随时间变化的载荷（静载荷）作用下的力学响应，包括结构的内力、变形和应力分布等。其理论体系建立在经典静力学的基本原理之上。结构静力学分析的核心假设为结构处于平衡状态，即结构的加速度为零，惯性力可以忽略不计。这一假设使得分析过程得以简化，只需考虑静载荷与结构内力之间的平衡关系。

结构静力学分析的基本方程源于静力平衡原理、变形协调原理和本构关系，其基本方程分别为平衡方程、几何方程、本构方程：

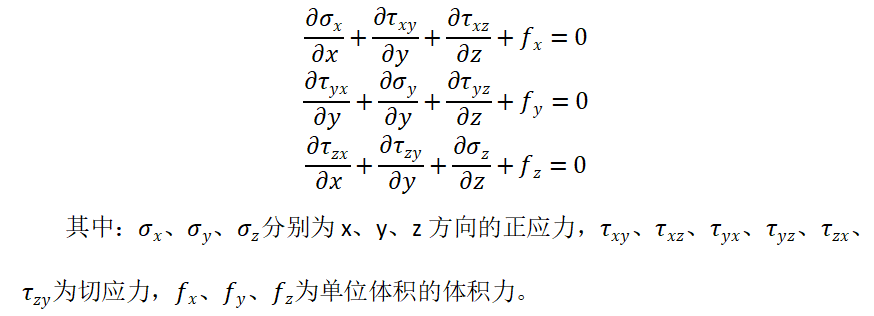

平衡方程是基于静力平衡原理建立的，用于描述结构内部的应力状态与外力之间的平衡关系。在三维直角坐标系中，考虑物体内的一个微元体，其平衡方程可表示为：





平衡方程是一个微分方程组，它反映了结构内部应力的变化率与外力之间的平关系。在有限元分析中，通过对单元进行积分，可将平衡方程转化为离散的代数方程组，以便于数值求解。

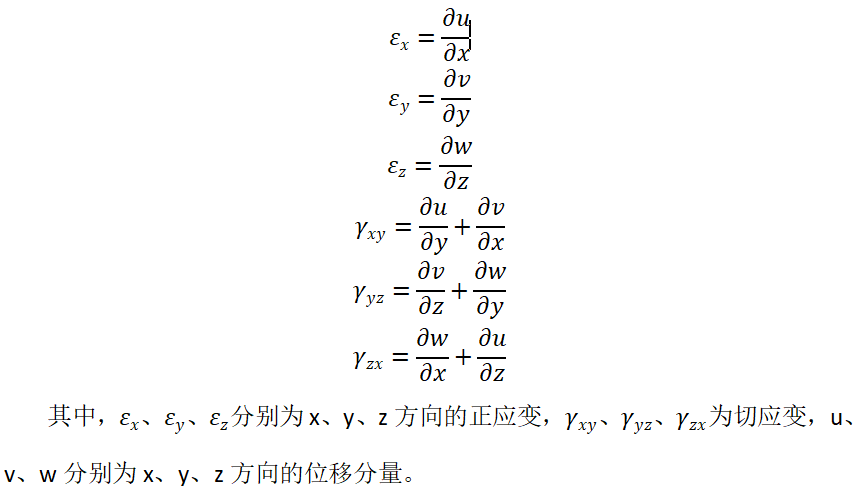

几何方程描述了结构的应变与位移之间的几何关系，它是基于变形协调原理建立的。在小变形假设下，三维情况下的几何方程为：





几何方程将结构的位移场与应变场联系起来，使得我们可以通过位移的导数算出应变。在有限元分析中，通过假设单元的位移模式(形状函数),可利用几何方程求出单元的应变表达式。

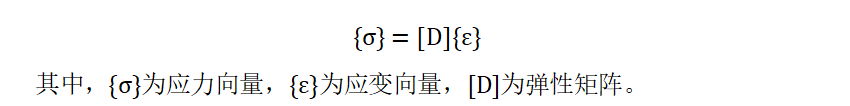

本构方程即材料的应力-应变关系方程，如前所述，对于线性弹性材料，其本构方程可表示为：





其中，E为弹性模量，ν为泊松比。

本构方程是根据材料的特性建立的，它使得我们能够将应变转化为应力，从而进一步分析结构的受力状态。

    如果说静力学分析是“凝固的瞬间”，那么动力学分析就是“运动的过程”。它聚焦于结构在动态荷载作用下的响应，如地震时的地面振动、强风掠过建筑的脉动、机械运转产生的周期性力等。这些动态荷载会打破结构的静态平衡，引发振动、位移甚至共振，就像平静的湖面被投入石子后激起的层层涟漪。

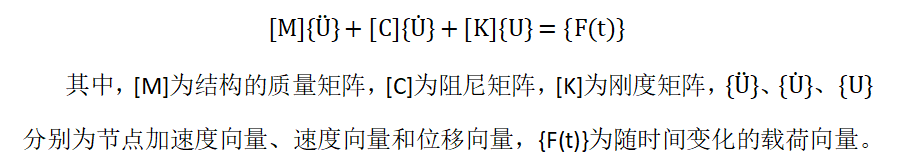

    动力学分析的核心是牛顿第二定律，对于单自由度体系，其运动方程为：





质量矩阵[M]：反映结构的惯性特性，与单元质量分布有关。

阻尼矩阵[C]：描述结构的阻尼特性，其形式取决于所采用的阻尼模型。

刚度矩阵[K]：与静力学分析中的刚度矩阵相同，反映结构的刚度特性。

运动方程是一个二阶常微分方程组，求解该方程组可得到结构在动载荷作用下的动力响应。结构动力学方程的求解方法主要有直接积分法和模态叠加法：

直接积分法：直接对运动方程进行时间积分，得到结构在不同时刻的位移、速度和加速度。常见的直接积分法有中心差分法、纽马克法等。
模态叠加法：利用结构的固有振动特性（模态），将运动方程转化为模态坐标下的方程，然后进行求解。模态叠加法适用于线性结构的动力分析，具有计算效率高的优点。



与静力学分析相比，动力学分析更具挑战性。动态荷载的随机性（如地震波的非周期性）、结构的非线性响应（如材料进入塑性阶段后刚度变化）等因素，都需要更复杂的数学模型和计算方法（如时程分析法、振型分解法）。但正是这种对“运动状态”的精准把握，让工程师能在地震、台风等极端工况下守护结构安全。

    动力学分析根据荷载特性和分析目标的不同，衍生出多种具体方法，每种方法都有其独特的适用场景：

  谐响应分析：专门用于研究结构在周期性简谐荷载（如旋转机械的离心力，荷载表达式为F(t)=F0sin(ωt)）作用下的稳态响应。分析时需设定荷载频率范围，计算结构在不同频率下的振幅和应力，核心是寻找可能引发共振的危险频率。该方法计算效率高，适用于机械振动、电机设备等周期性荷载场景。
  反应谱分析：是地震工程中常用的简化方法。它将地震荷载转化为不同周期下的最大加速度响应谱曲线，通过结构的自振周期直接查取对应的最大地震力，无需进行复杂的时程积分。反应谱分析忽略了地震波的具体时间历程，仅关注最大响应值，适用于初步设计阶段的地震响应评估。

  随机响应分析：针对随机荷载（如强风荷载、海浪冲击力，荷载特性无法用确定的函数描述，只能通过概率统计表达）。分析时需基于荷载的功率谱密度函数，结合结构的频响特性，计算响应的统计参数（如均方值、概率分布）。该方法能全面反映随机荷载的不确定性，适用于风工程、海洋工程等领域。
  瞬态动力学分析：又称时程分析，用于研究结构在短时变荷载（如爆炸冲击、汽车碰撞，荷载随时间快速变化且具有瞬时性）作用下的动态响应过程。分析需按时间步长逐步求解运动方程，得到位移、速度、加速度随时间的完整变化曲线。该方法精度高但计算量大，适用于需要捕捉瞬时冲击效应的场景。



    这些方法的核心差异体现在荷载处理方式和分析目标上：谐响应分析聚焦周期性荷载的频率响应，反应谱分析简化了地震荷载的时程特性，随机响应分析应对不确定性荷载，瞬态动力学分析则完整追踪短时变荷载的全过程响应。

    结构静力学与动力学分析的差异，本质上是对“力的作用状态”和“时间维度”的不同考量。

  从荷载性质看：静力学分析中的荷载是恒定的或缓慢变化的（如建筑自重 G=mg，可视为不随时间变化的常量）；而动力学分析中的荷载是随时间快速变化的，如简谐荷载 F(t)=F0sin(ωt)（ω为荷载频率）。
  从分析维度看：静力学分析不考虑时间因素，只需计算结构在某一平衡状态下的受力（如计算梁的最大弯矩时无需标注时间）；动力学分析则必须引入时间变量，追踪结构在不同时刻的响应（如地震作用下结构位移x(t)随时间的波动曲线）。
  从核心参数看：静力学关注构件的内力、应力和变形是否在安全范围内；动力学则更重视结构的固有频率、振动模态和阻尼特性，避免共振（当荷载频率接近结构固有频率时，振幅会急剧增大）等危险现象。



    在实际工程中，静力学与动力学分析并非相互割裂，而是协同工作的“黄金搭档”。一座桥梁的设计，既要通过静力学分析确保桥墩能承受恒载（如桥面自重产生的压力），又要借助动力学分析验证其在车辆冲击（荷载随时间呈脉冲式变化）和强风作用下的稳定性。

    随着计算机技术的发展，有限元分析等工具实现了静力学与动力学模型的无缝衔接。工程师可以先通过静力学分析确定结构的基本尺寸（如根据恒载计算出梁的最小截面），再用动力学分析优化减震方案（如根据结构固有频率设计调谐质量阻尼器），最终实现安全与经济的平衡。
