锂电池制造辊压工艺！
锂电那些事今日第二条2025年07月30日 星期三

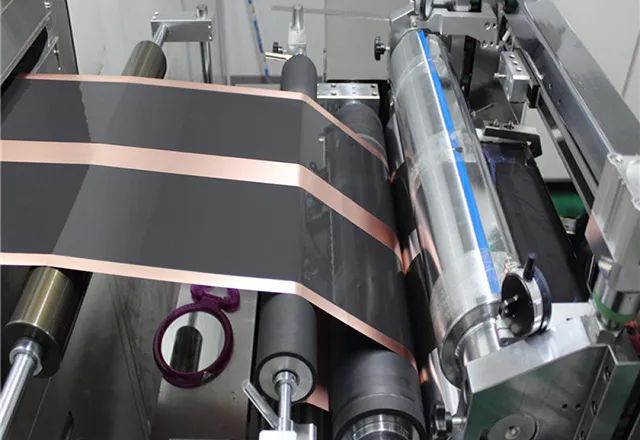

一、辊压工艺
（一）工艺定义与核心目标
通过一对相向转动的轧辊对涂布后的极片施加压力，使活性涂层致密化，实现：
提高能量密度：压实密度每增加 0.1g/cm³，电池容量提升 3-5%（如 LFP 正极从 2.2g/cm³ 压至 2.4g/cm³，容量提升约 6%）
改善导电性：涂层孔隙率从 40% 降至 30%，电子传导路径缩短，内阻降低 15-20%
控制厚度精度：厚度误差控制在 ±1μm 以内（满足后续卷绕 / 叠片的高精度对齐要求）
二、辊压工艺全流程解析
（一）产前准备：精度控制的「三要素校准」
轧辊预处理
表面粗糙度：正极辊采用镜面处理（Ra≤0.05μm），负极辊可选亚光面（Ra=0.1-0.2μm，增强涂层附着力）
平行度校准：使用千分表测量辊面两端间隙，偏差需 < 1μm（否则导致厚度不均）
极片状态检查
涂布质量：涂层表面无气泡、露箔（缺陷区域需提前标记，辊压可能扩大缺陷）
含水率：NMP 溶剂残留≤1%（用红外水分仪检测，过高导致辊压时涂层滑移）

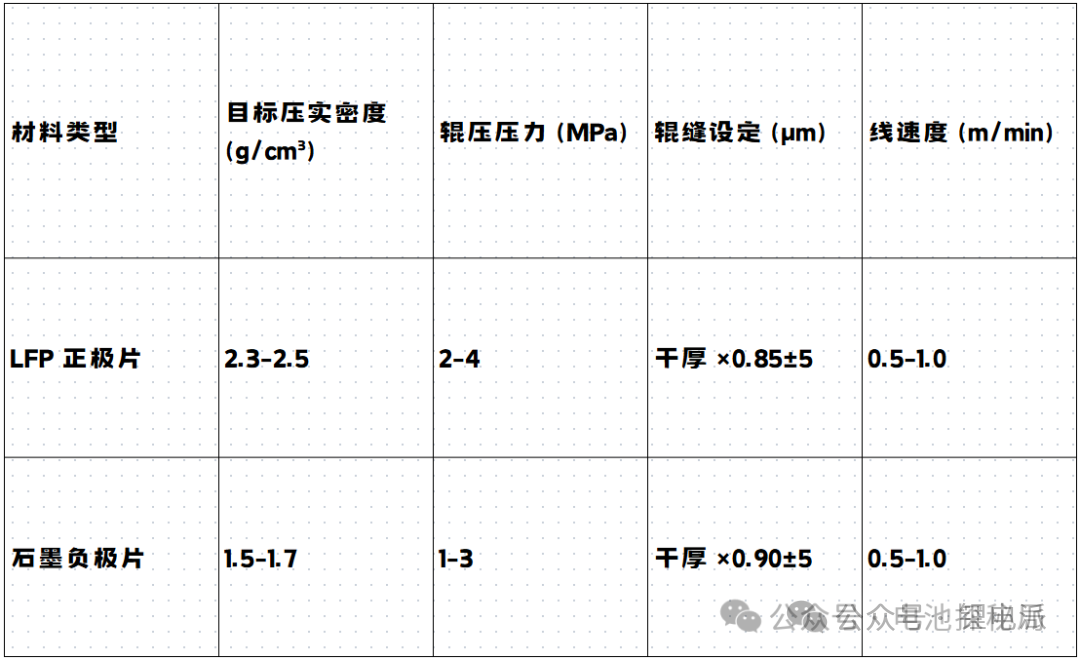

参数设定依据
注：辊缝 = 干厚 × 压实比（压实比 = 压实后厚度 / 压实前厚度，通常 0.8-0.9）
（二）五步法辊压操作流程
基材穿片与张力调节
穿片路径：放卷架→导辊→轧辊→张力辊→收卷架（确保极片居中，偏移量 < 0.5mm）
张力控制：正极片 5-8N/m，负极片 3-5N/m（张力过大导致集流体拉伸，厚度变化率 > 0.5% 需重新调整）
预压测试
首片测试：用废片空跑，测量辊压后厚度（目标值 ±2μm 内为合格）
压力梯度：从低压力（1MPa）逐步增加，每 0.5MPa 测试一次，记录密度 - 压力曲线
连续辊压作业
进料对齐：极片边缘与轧辊边缘距离保持 10mm（避免边缘过压导致涂层开裂）
温度控制：轧辊恒温 25±5℃（温度升高 10℃，涂层密度增加 0.05g/cm³，需实时监测）
过程质量监控
厚度检测：每辊压 10 片后，用千分尺测量头尾中三点（允差 ±1μm，超差需停机校准）
表面观察：涂层应无裂纹、褶皱（出现鱼鳞状裂纹时，需降低压力 10% 或增加粘结剂含量）
收卷与分切
收卷张力：比放卷张力低 10%（防止极片卷曲，曲率半径需 > 500mm）
分切预处理：辊压后静置 2 小时（让涂层应力释放，减少分切时的边缘掉粉）
三、核心工艺参数的「蝴蝶效应」
（一）压力：密度与寿命的平衡支点
过低压力（<1MPa）：
现象：涂层疏松（孔隙率 > 35%），首效高但循环衰减快（500 次后容量保持率 < 80%）
机理：活性颗粒接触不紧密，锂离子迁移路径曲折，SEI 膜反复生长消耗锂源
过高压力（>4MPa）：
现象：涂层致密（孔隙率 < 25%），内阻升高 20%，快充性能下降（5C 放电容量保持率 < 70%）
机理：微孔结构破坏，电解液浸润不足，离子传输阻力增大
（二）辊缝精度：厚度一致性的生命线
案例：某批次辊缝偏差 + 3μm，导致极片厚度从 100μm 增至 103μm，压实密度下降 0.08g/cm³，电池组容量标准差从 1% 升至 4%
控制手段：采用伺服电机驱动辊缝调节（分辨率 0.1μm），每次换辊后用标准片校准（厚度规精度 ±0.5μm）
（三）辊面粗糙度：界面结合的隐形推手
正极选择镜面辊：减少涂层表面缺陷，降低界面电阻（镜面辊比亚光辊内阻低 8%）
负极选择亚光辊：增加涂层与铜箔的机械咬合，剥离强度从 1.2N/cm 提升至 1.5N/cm
四、常见缺陷「诊疗手册」及解决方案

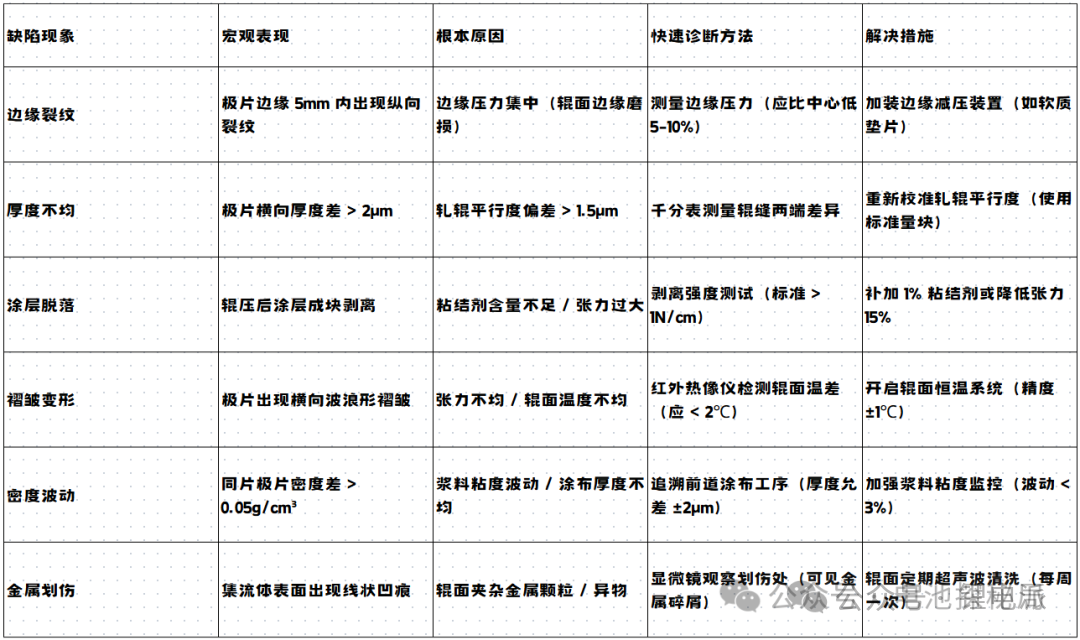

（一）六大典型缺陷与根因分析
（二）实验室级应急处理技巧
轻微裂纹修复：用软毛刷蘸取同浆料涂抹裂纹处（需在辊压后 30 分钟内操作，烘干后可恢复 80% 结合力
局部厚度超差：对超厚区域手工轻压（压力 < 0.5MPa），配合红外加热（60℃）促进涂层致密化
五、技术前沿：辊压工艺的「智能化转型」
（一）新型设备技术
伺服直驱辊压机：
压力控制精度 ±0.05MPa，响应速度 < 0.1 秒，适合硅碳负极的梯度压力辊压（边缘压力比中心低 20%）
实验室应用：硅碳负极压实密度波动从 ±0.03g/cm³ 降至 ±0.01g/cm³，循环寿命提升 15%
激光测厚闭环控制：
在线激光测厚仪（精度 ±0.5μm）实时反馈，自动调整辊缝，实现「测 - 压 - 调」一体化，厚度合格率从 90% 提升至 99%
（二）特殊材料辊压挑战
硅碳负极：采用「分段压力法」（初始压力 1MPa 预压，再逐步升至 3MPa），配合辊面涂覆 PTFE 涂层（减少硅颗粒粘结，掉粉率从 5% 降至 1%）
固态电池电极：低压力（<1.5MPa）辊压 + 微波烧结，避免固态电解质层破裂，界面阻抗降低 30%
