案例征集作品集-索轮组静载试验台支撑立柱强度计算

1年前浏览675

公司介绍

天津重钢机械装备股份有限公司（股票代码：430274）成立于2002年，2007年改制为股份公司，注册资金7965万元，总资产约7.53亿元。公司总部位于天津市滨海新区塘沽，占地22万平方米，拥有两家全资子公司和一家控股子公司，地理位置优越，交通便利。

公司主营非标机械装备定制，产品包括矿山机械、港口机械、造桥机械、旅游设备等大型搬运装备，以及节能环保、冶金、起重机械等，年产能超3万吨。产品出口至美国、德国、澳大利亚等40多个国家，服务国际高端客户。

公司长期与多国知名企业合作，熟悉国际标准，获得多项国际质量体系认证。公司拥有稳定的管理团队和敬业的员工队伍，采用新工艺、新技术，能满足高端客户的高标准要求。

不忘初心，牢记使命，通过为高端客户提供非标机械装备平台，实现就业机会与员工幸福生活的目标。全力以赴，以完美品质构建重钢机械未来，努力成为非标机械装备制造业的领跑者，谱写中国定制机械装备在世界工业史上的新篇章。

项目概述

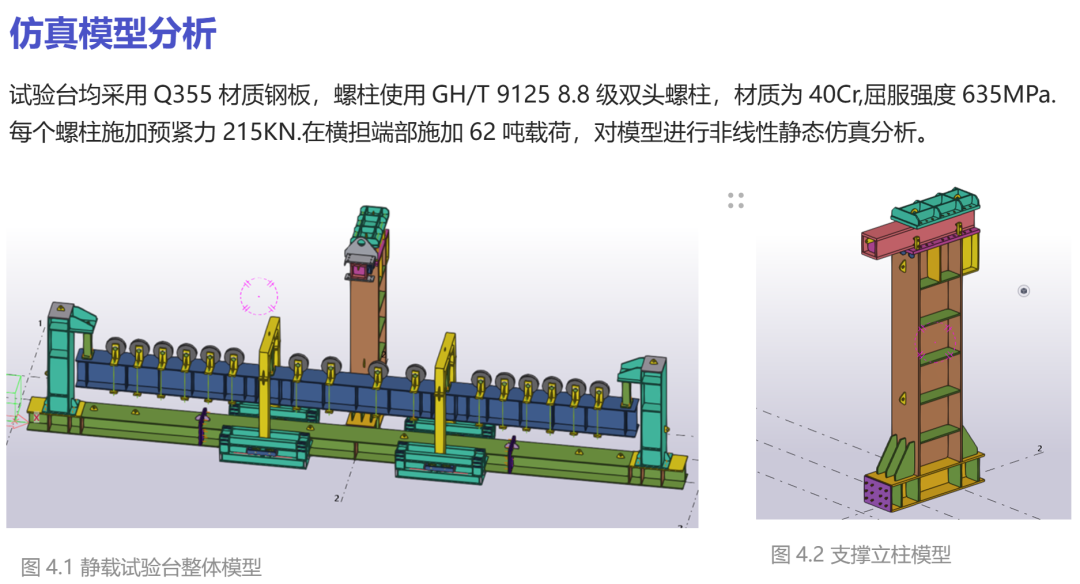

索轮组是索道产品的核心部件，特别是索轮部件，对寿命和强度都有着较高的要求。在新的索轮组产品投入市场前，需要对其做强度试验。而试验台却没有标准化，系列化，需要根据新产品设计试验台。此试验台为新型索轮组型式试验用静载试验台，索轮组最多16轮，试验要求每个轮承载3.5吨，结构最小安全系数不小于1.5。浮动梁上有多个滑轮座，滑轮与被测试索轮通过钢丝绳缠绕一起，当油缸向下顶浮动梁后，钢丝绳拉紧，从而为索轮施加载荷。为最大程度适应不同规格产品，将横担设计为螺柱连接。试验台核心结构为支撑立柱，是试验的主要受力部件。项目的难点和重点在于由于试验载荷较大，需要对螺柱施加预紧力，传统的方式是经验公式为主导，具有一定风险，无法量化。现通过有限元分析方法，尝试对支撑立柱结构及预紧力整体计算分析，获得准确的量化结果。
