稳态热分析案例—短圆柱体的热传导

2天前浏览5

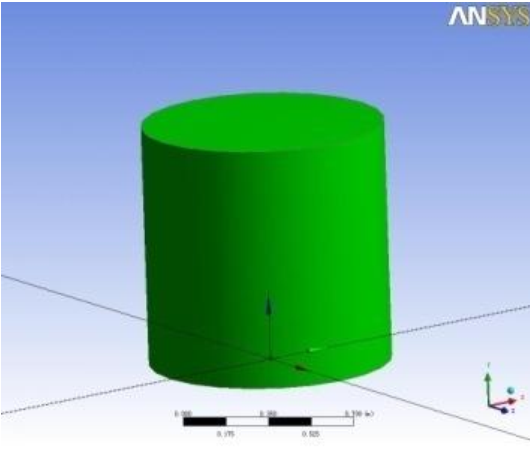

问题描述:短圆柱体,直径和长度均为 1m, 上方施加 100 ℃的温度载荷,下端面和侧面温度为 0 ℃ ,求圆柱体内部温度场的分布。(假设圆柱体和外界无热交换)。 材料的热传导系数为 30w/m.℃。见下图。

一、问题分析



该问题属于稳态热传导问题,由于几何结构,载荷及边界条件对称,取圆柱体 1/4 分析。 分析方法如下:


1) 选择稳态热分析系统


2) 确定材料参数:稳态热传导问题,仅输入热传导系数


3) 【DesignMdoler】建立几何模型:考虑对称性,建立 1/4 圆柱体


4) 进入【Mechanical】分析程序


5) 网格划分:采用系统默认网格


6) 施加边界条件:圆柱体对称面无热量交换,为绝热边界,系统默认无需输入。圆柱体其它外表面输入温度。


7) 设置需要的结果:温度分布


8) 求解及结果显示


二、数值模拟过程


1、选择稳态热分析系统

1) 工程图解中调入稳态热分析系统 Steady-State Thermal(ANSYS)


2) 工程命名 Cylinder Thermal conduction


3) 保存工程名为 Steady-State Thermal(cylinder)见下图。
2、确定材料参数

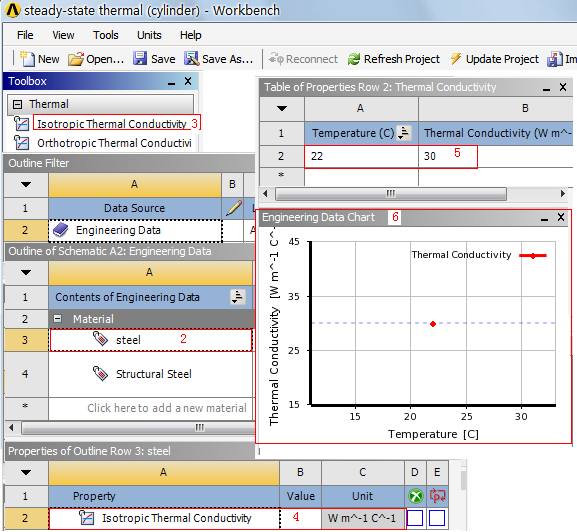

1) 编辑工程数据模型,添加材料的热传导率,右击鼠标选择【 Engineering Data】—【Edit】见图
2) 工程数据属性中增加新材料:【Outline of Schematic A2: Engineering Data】 【Click here to add new material】输入材料名称 steel.


3) 选择【Thermal】--【Isotropic Thermal Conductivity】


4) 选择钢材料属性【Properties of Outline Row 3: steel】-【Isotropic Thermal Conductivity】


5) 出现【Table of Properties Row 2: Thermal Conductivity】材料属性表,双击鼠标,点击每个区域输入材料属性参数:温度 22℃,热传导率 30w/m.℃。


6) 参数输完后,工程数据表显示热传导率-温度图表。见下图
输入材料参数
3、 DM 建立几何模型
1) 选择【Geometry】 -【New Geometry】,出现 esignModeler】程序窗口,选择尺寸单位【Meter】。

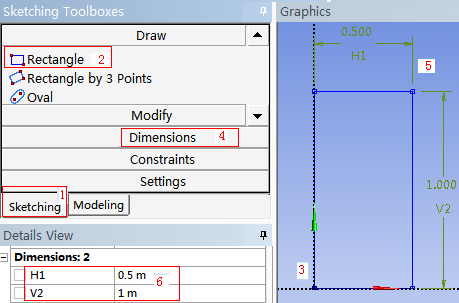

2) 【DesignModeler】中在工作平面 XYPlane 创建圆柱体截面草图。


(1) 选择【Sketching】


(2) 选择【Draw】-【Rectangle】


(3) 在图形区坐标原点处点击鼠标左键,拖放鼠标画矩形。


(4) 选择尺寸标注【Dimensions】


(5) 图形区中选择矩形边线,拖放鼠标显示水平尺寸 H1,垂直尺寸 V2.


(6) 设置尺寸【Details View】-【Dimensions】-【H1】 =120mm, V2=50mm。
创建草图

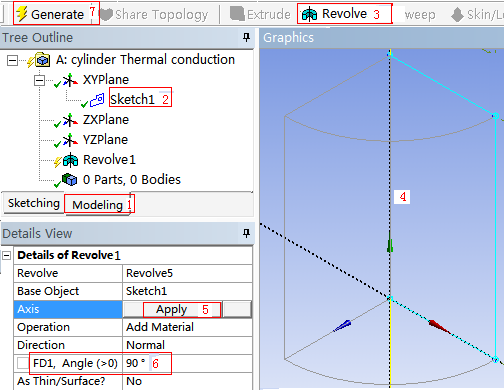

3) 草图选择生成 1/4 圆柱体
1) 选择【Modeling】模式


2) 选择矩形草图【XYPlane】-【Sketch1】


3) 工具栏中选择旋转命令【Revolve】


4) 选择旋转轴:图形区点击 Y 轴


5) 确认旋转轴:【Details View】-【Details of Revolve1】-【Axis】 =Apply


6) 设置旋转角度:【Details View】-【Details of Revolve1】-【FD1, Angle】 =90°


7) 生成实体:选择【Generate】。
【创建实体
4、 进入【Mechanical】分析程序


切换回 Workbench 窗口,选择【Setup】 【Edit】,进入【Mechanical】分析环境。

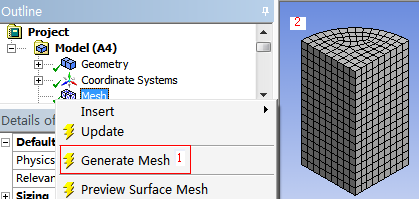

5、 网格划分(如下图所示)


1) 选择【Mesh】 【Generate Mesh】


2) 图形区显示程序自动生成的网格模型。
【划分网格】

6、 施加边界条件

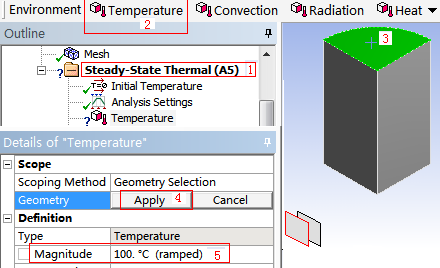

施加上表面温度 100℃(见下图):


1) 选择【Steady-State Thermal(A5)】


2) 工具栏中选择【Temperature】


3) 图形区选取上表面


4) 确认选择:【Details of “Temperature”】——【Scope】 ——
【Geometry】 =Apply


5) 设置温度:【Details of “Temperature”】——【Definiton】——【Magnitude】 =100℃


上表面施加温度

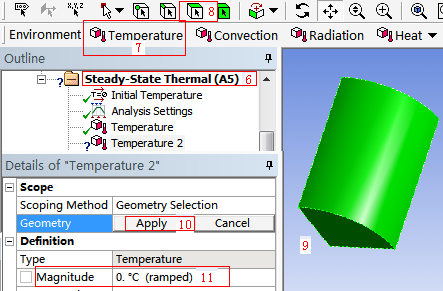

施加外表面及底部温度 0℃:(见下图示)


6) 选择【Steady-State Thermal(A5)】


7) 工具栏中选择【Temperature】


8) 工具栏选取面选择按钮


9) 按住【Ctrl】键,图形区选取外表面及底部面


10) 确认选择:【Details of “Temperature”】——【Scope】——【Geometry】 =Apply


11) 设置温度:【Details of “Temperature”】——【Definiton】——【Magnitude】 =0℃
施加底部及表面温度
7、 设置需要的结果(见下图)


1) 选择【Solution(A6)】


2) 工具栏中选择【Thermal】——【Temperature】
设置温度结果
8、 求解及结果显示(见下图)


运行【Solve】求解,选【Solution Information】时,可以从输出工作表看求解状态,求解结束后可以显示结果:


1) 设置显示窗口为 4 个视窗。


2) 选择左上窗口。


3) 导航树选择【Model】——【Mesh】,左上窗口显示网格。


4) 选择右上窗口。


5) 导航树选择【Steady-State Thermal(A5)】—【Temperature】,右上窗口显示加载温度100℃。


6) 选择左下窗口。


7) 导航树选择【Steady-State Thermal(A5)】—【Temperature2】,左下窗口显示加载温温度100℃。


8) 选择右下窗口。


9) 导航树选择【Solutionl】—【Temperature】,右下窗口显示稳态热传导计算得到的温度变化。
【结果显示】
