通信系统关键指标解析：EVM 的原理、测量与 SystemVue 仿真验证

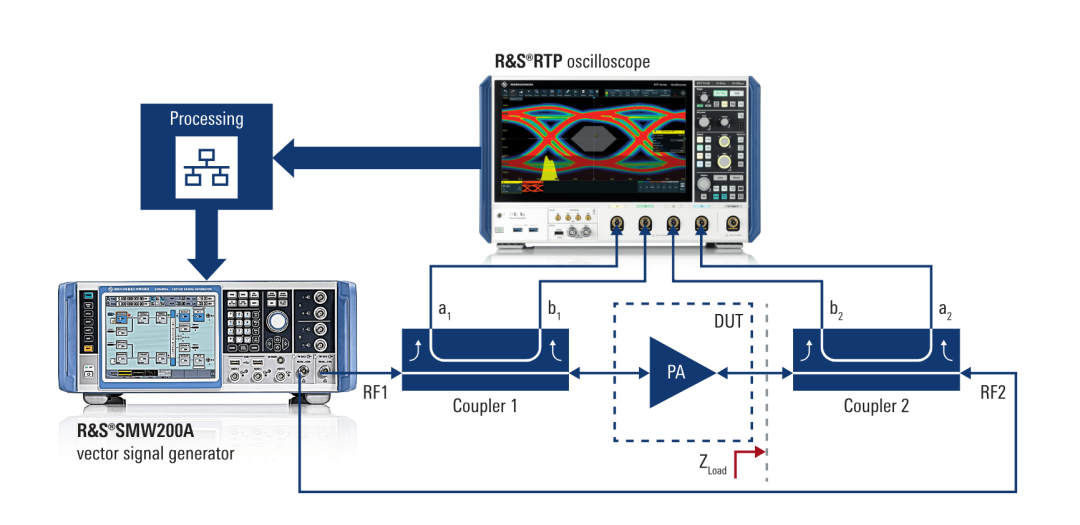

一、引言在数字通信系统设计中，误差矢量幅度（EVM）和误码率（BER）是评估信号调制质量与传输可靠性的核心指标。本文基于 SystemVue 仿真平台，详细阐述搭建完整通信收发系统的关键步骤，并通过实测数据揭示射频器件非理想性对 EVM 和 BER 的影响机制，为通信系统优化提供理论与工程实践指导。二、SystemVue 仿真系统搭建2.1 基带与射频链路架构发射链路采用 QPSK 调制方案，核心模块包括：基带信号生成器（速率 3.84Mbps，滚降系数 α=0.35 的根升余弦滤波器）；IQ 调制器（理想模型与非理想模型可切换，支持幅度不平衡、相位不平衡参数设置）；射频模块：功率放大器（非线性模型，支持饱和功率 PSat、噪声系数 NF 设置）、混频器（超外差结构，支持边带抑制、本振泄漏参数）、本振（带相位噪声模型，可设置相位噪声功率密度）。接收链路包含镜像射频模块与 IQ 解调器，解调输出经匹配滤波器后接入 BER 计数器。测试模块EVM 测量：发射端插入模拟域 EVM 控件（模型 EVM_Env），接收端插入复数域 EVM 控件（模型 CX），配置参数包括调制类型（QPSK）、滤波器类型（升余弦 / 根升余弦）、测量符号数（1000 符号）；频谱分析：接入频谱仪观察信号频谱与杂散分布。三、EVM 影响因素与仿真验证3.1 调制器非理想性的影响幅度与相位不平衡理论分析：当调制器幅度不平衡为 0.2dB（约 2.3% 幅度误差）、相位不平衡为 2° 时，根据 EVM 公式可以根据EVM的公式计算出此时的EVM分别为1.1%，1.7%，综合计算结果EVM为2.03%仿真结果：SystemVue 实测 EVM RMS=2.09%，与理论值吻合，星座图出现椭圆化与旋转，频谱无明显杂散但信噪比（SNR）从 60dB 降至 33.58dB。3.2 射频器件的非线性效应功率放大器非线性参数设置：设置放大器饱和功率 PSat=0.032W（约 15dBm）、噪声系数 NF=7dB，引入三阶交调失真；实测结果：EVM RMS 升至 5.7%，邻道功率比（ACPR）降至 - 25dBc，频谱显示明显带外杂散，表明放大器非线性是 EVM 恶化的主要来源。本振相位噪声参数设置：本振相位噪声功率密度设为 - 120dBm/Hz（模拟实际锁相环噪声）；实测结果：EVM RMS 从 2.09% 升至 2.52%，相位误差 RMS 从 0.66° 增至 0.767°，频谱基底噪声抬升，验证相位噪声对相位误差的累积效应。3.3 混频器的影响在超外差架构中，混频器的边带抑制（-20dB）和本振泄漏（-50dB）对 EVM 影响较小，但零中频架构需重点优化边带抑制指标（需优于 - 50dB）以避免直流偏移导致的 EVM 异常。四、EVM 与 BER 的数学关联与仿真验证4.1 数学推导对于 QPSK 调制，EVM 与 BER 的近似关系为：其中，EVM 通过缩小星座点最小欧氏距离降低解调裕量，导致 BER 随 EVM 增大呈指数级上升。4.2 仿真验证理想场景：EVM=0.09%，SNR=60dB 时，BER 接近 0，对应星座图呈标准正方形；非理想调制器场景：EVM=2.09%，SNR=33.58dB 时，理论 BER≈(10^-256)（高 SNR 下误差可忽略）；放大器恶化场景：EVM=5.7%，SNR=31.957dB 时，实际 BER 可通过添加高斯噪声源进一步测试，验证 EVM 对低 SNR 场景的显著影响。五、系统优化策略分模块隔离测试通过短路射频器件，先验证基带与调制器的理想 EVM（如 0.09%），再逐步接入放大器、本振等模块，量化各环节对 EVM 的贡献度（如放大器贡献约 3.6%，本振贡献约 0.43%），优先优化影响最大的器件。六、结论本文通过 SystemVue 仿真完整复现了通信收发系统的 EVM 与 BER 测试流程，揭示了调制器不平衡、放大器非线性、本振相位噪声等因素对信号质量的量化影响。EVM 作为调制精度的综合表征，其数值变化直接关联着星座图失真程度与误码率边界，而 SystemVue 提供的模块化仿真环境为分阶段定位问题、优化系统设计提供了高效工具。在 5G/6G 通信系统设计中，结合 EVM 的理论分析与仿真验证，可显著提升硬件选型与算法设计的针对性，确保系统满足高调制阶数下的严苛性能要求。 来源：射频通信链
