VOF|02界面建模

导读：介绍VOF界面建模方法

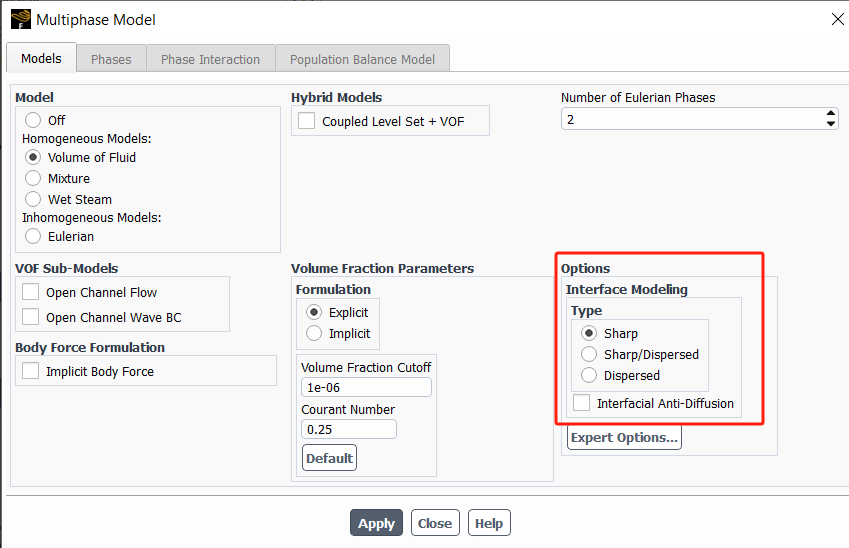

• 对于VOF模型（以及启用多流体VOF的欧拉多相模型），必须指定Interface Modeling选项。

• 可选项包括：



• sharp：当各相之间存在明显界面时，推荐使用此选项
• Dispersed：当次相分散在主相中时使用此方法
• Sharp/Dispersed:当次相在计算域中同时以分离和分散状态存在时，使用此方法

• 通过点击“Interface Modeling Options”按钮，可以选择离散化选项。有两种选择：Zonal和Phase Localized
• Zonal

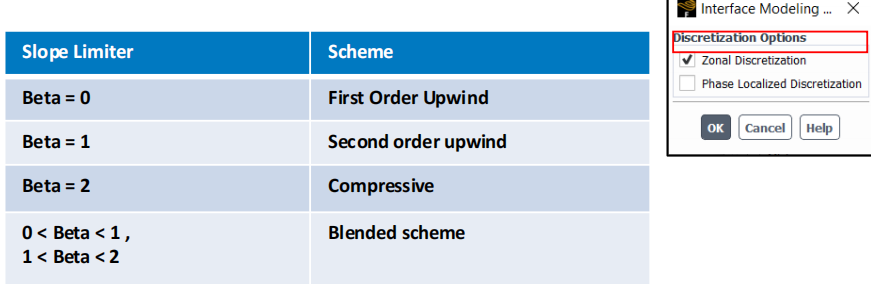

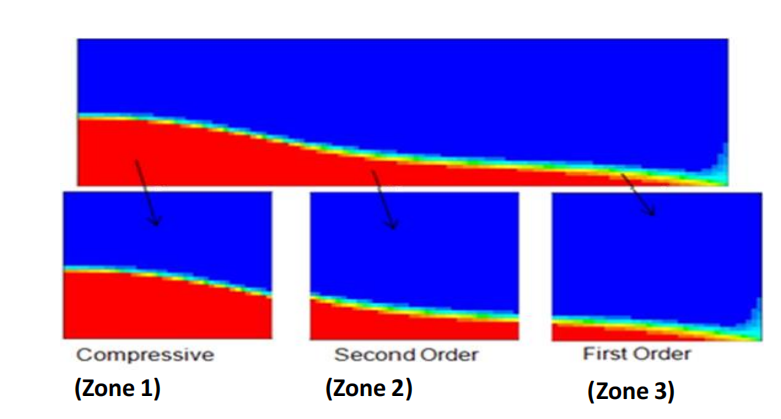

• 通过“Zonal”选项，可以根据区域相关斜率限制器slope limiter的值，在不同单元区域中设置扩散型或尖锐型界面建模。压缩方案的扩展

• 比如在多孔介质流动中
• 多孔区采用Diffusive扩散界面建模
• 多孔区外的Sharp界面模型

• Phase Localized Discretization
• 同样允许采用Sharp/Dispersed界面建模。
• 启用此选项后，在多相模型对话框的“Phase Interaction -> Discretization”选项卡中，为每个相对指定斜率限制器值slope limiter
• 用于模拟具有尖锐界面（如自由表面）和分散界面（如气泡或液滴群）的组合

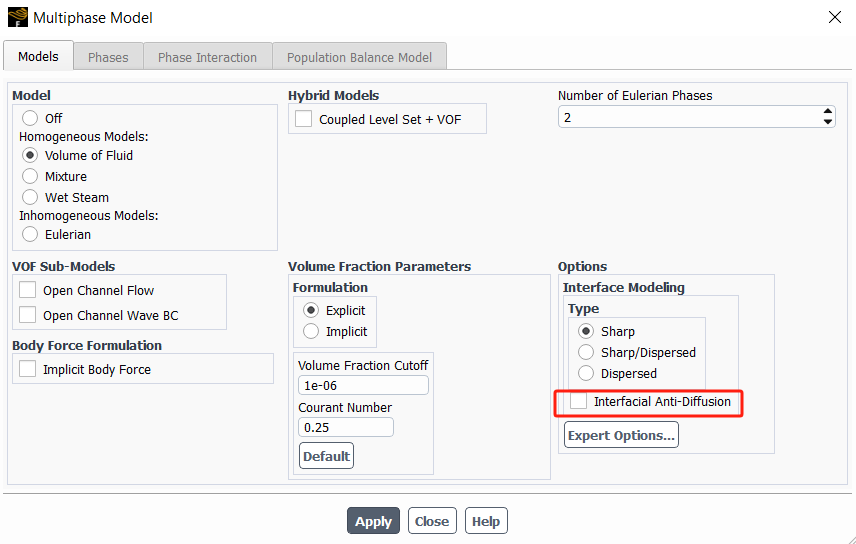

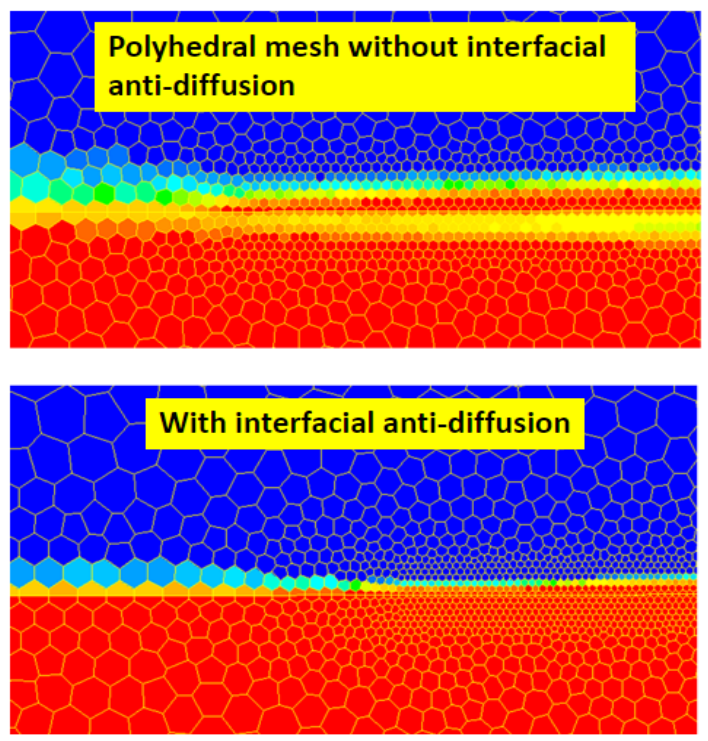

• Interfacial Anti-Diffusion可提高界面精度，以便在处理以下网格场景时使用锐界面模型
• Coarser mesh
• High aspect ratio
• Mesh with large cell volume jump
• Cut-Cell mesh
• Polyhedral mesh
• Skewed mesh
• 在上述网格下激活该选项，可在界面处获得相对较好且清晰的求解结果。

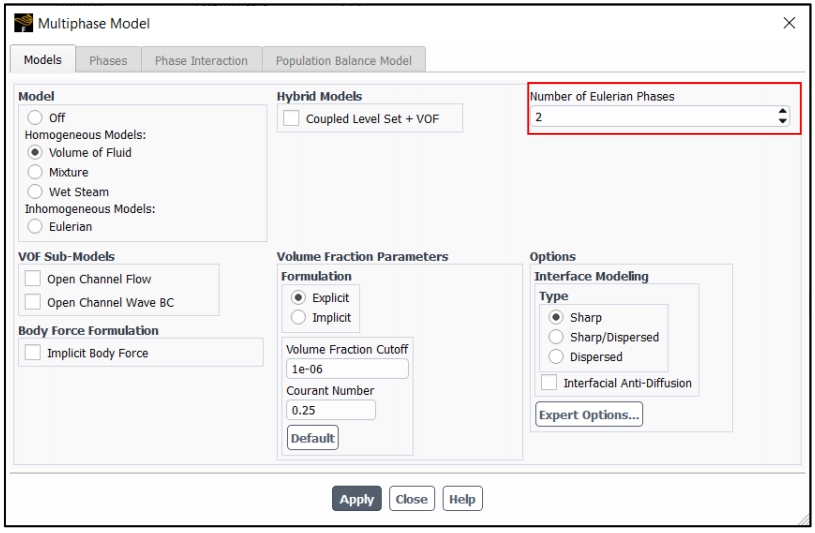

• 该选项允许指定多相计算的相数，最多可以在VOF模型中指定20个相
• 在设置VOF模型后，还可以在对话框的“Phases”选项卡中Multiphase添加或删除相的数量。

• 耦合Level Set + VOF，用水平集函数定义与界面的距离
• 与体积分数场相比，该函数变化平滑，可以用于计算曲率
• 优势：对表面张力主导的流体更有效，且不需要VOF平滑处理
• 不足：需要比VOF运行更精细的网格，且不支持多面体单元网格

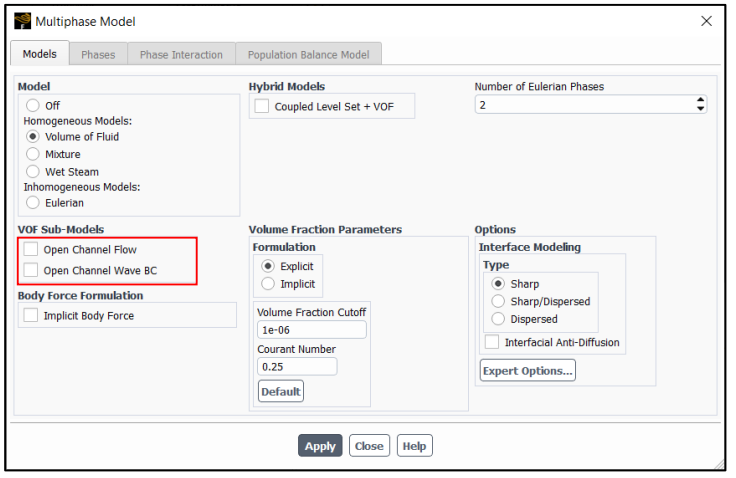

• 在VOF子模型下，可使用以下两个子模型
• Open Channel Flow：用于模拟开放通道流动
• Open Channel Wave BC：能够为开放通道波边界设置特定参数。该选项不适用于轴对称情况。
