【机械感悟】非标设计改图崩溃夜?3招让甲方一次过稿,效率翻倍!

12小时前浏览2

凌晨两点,办公室只剩下屏幕的微光和我疲惫的眼睛。第7版方案刚刚发过去,甲方微 信窗口又亮起:“李工,这个结构还是不太理想,我们这边讨论了一下,觉得第3版的方向可能更好,要不你再调整一下?”咖啡杯早就空了,看着满桌的图纸和屏幕上密密麻麻的修改标记,一股难以言喻的疲惫和烦躁涌上心头——又是一个非标设计改图崩溃夜。

这样的场景,在非标设计领域几乎是设计师的“成人礼”。中国机械工程学会2023年的一项调研触目惊心:近85%的非标自动化设备设计师表示,反复修改、需求不明确是项目中最消耗精力与时间的环节;平均每个中等复杂度项目需经历5-8次重大图纸修改,返工成本最高可占项目总时间的40%以上。

但崩溃不该是常态。在经历无数个“崩溃夜”后,我摸索出三招核心方法,不仅显著降低了返工率,甚至多次实现方案一次过稿,整体设计效率提升超过40%。今天,就带你拆解这三招,彻底终结改图噩梦。


第一招:深挖“需求冰山”——别让模糊要求毁掉你的设计根基

绝大多数改图悲剧的源头,都始于最初的需求沟通流于表面。甲方一句“做个自动上下料的设备”,背后隐藏着无数未言明的细节,如同巨大的冰山潜伏水下。

痛点直击: 你交出了“自动上下料设备”设计,甲方却质问:“为什么没考虑工件尺寸变化?”“节拍为什么达不到?”需求模糊导致设计根基不稳,后续必然反复摇晃。

实战拆招:用专业工具“逼出”真实需求

  1. 5W2H穷尽追问法: 别怕甲方嫌你啰嗦,问得越细,后期越稳。

    • What: 具体上下什么料?(材质、尺寸范围、重量、形状特征、表面状态)

    • Why: 为什么要自动化?(替代人工?提升节拍?提高良率?解决危险?)

    • Where: 安装环境如何?(空间尺寸极限、地面承重、温湿度、水电气管路接口位置)

    • When: 期望节拍?(单件循环时间?班次产能?是否允许短暂停顿?)

    • Who: 谁来操作维护?(操作工技能水平?维护部门能力?)

    • How: 理想的工作流程?(人工辅助?全自动?与其他设备如何联动?)

    • How Much: 预算范围?(硬件成本、开发成本、后期维护成本的侧重?)


  1. “具象化”确认:让甲方看到“未来”

    • 索要实物/样品/照片: “王总,您说的那种工件,能寄两个典型样品过来吗?或者拍几张不同角度的清晰照片,特别是抓取部位和定位基准面。”

    • 强制要求参考案例: “李经理,您期望的效果,有没有类似设备的视频?或者您参观过觉得不错的设备?请发我几个链接或名字,哪怕只是接近的也行。” 这比任何文字描述都直观百倍。

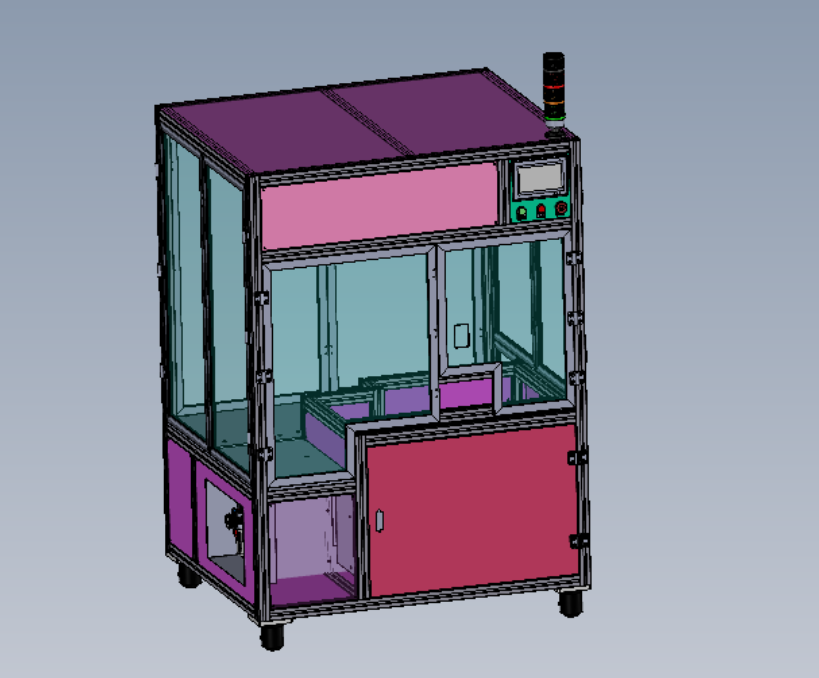

    • 快速草图/简易模型确认: 在初步沟通后,用最简单的笔触或SolidWorks快速拉个示意模型,关键尺寸标上,和甲方快速过一遍:“张工,您看,我们理解的动作流程大概是这样的:工件从这边来,抓手这样取,旋转到这个角度,放到这里…这个空间布局和动作方向是否符合您的预期?” 这一步能过滤掉至少50%的方向性误解。

真实案例: 某半导体材料搬运项目。初期甲方只提“要自动搬运晶圆盒”。我们坚持索要了晶圆盒实物、车间布局高清照片,并现场测量了AGV通道尺寸。通过穷追5W2H,挖掘出关键需求:兼容2种规格盒子、对接精度±0.2mm、洁净室等级要求、不能有金属粉尘产生、设备表面特定颜色。 首版方案即锁定核心框架,后续仅微调细节,避免颠覆性修改。


第二招:化整为零,节点确认——把“大地震”拆解成“微调”

把整个设计做完才给甲方看?这是风险最大的豪赌!一次性 交付所有内容,意味着所有潜在问题集中爆发,修改必然伤筋动骨。

痛点直击: 呕心沥血完成全套设计,信心满满交付。甲方反馈:“整体结构思路不错,但这个地方空间不够,那个机构动作我们觉得有风险,还有这里的成本可能超了…” 眼前一黑,几乎推倒重来。

实战拆招:设计过程透明化,分阶段“小步快跑”

  1. 关键节点强制汇报: 将设计过程拆解为清晰的里程碑,每个节点必须与甲方确认无误才进入下一阶段。典型节点:

    • 概念设计 & 初步方案: 核心机构原理、主要布局、关键动作流程动画(哪怕是简易的)、初步估算的节拍和成本范围。目标:确认设计方向!

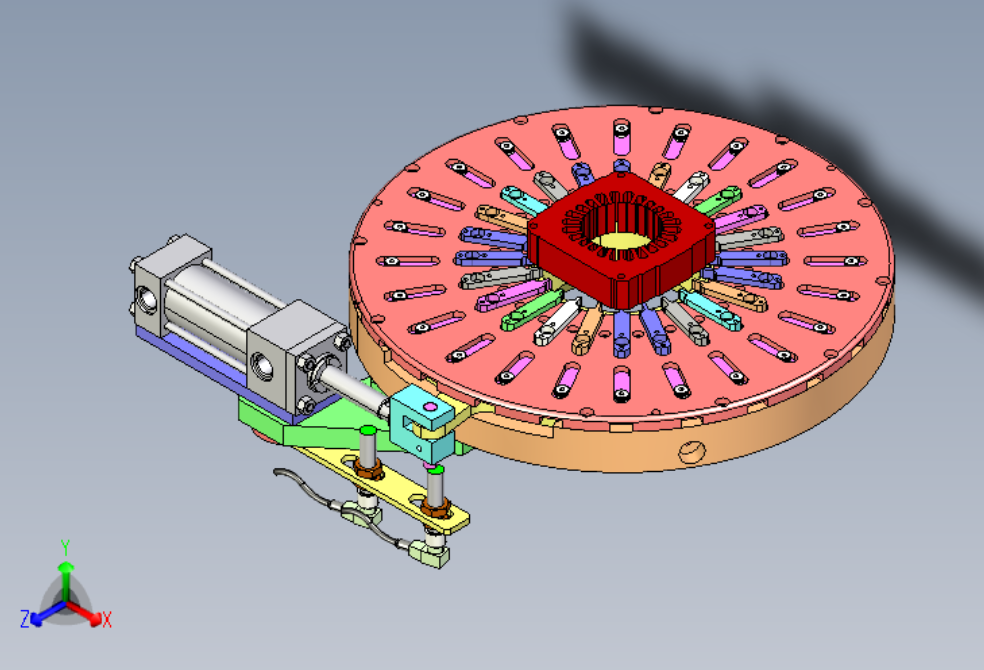

    • 总体布局图 & 关键机构详图: 详细的设备总图(带主要尺寸)、核心机构(如特殊抓手、精密定位台)的详细设计图。目标:确认空间可行性、核心机构合理性!

    • 关键部件选型清单: 核心电机、减速机、气缸、传感器、导轨等的品牌型号规格参数。目标:确认成本框架和技术可行性!

    • 最终设计评审: 全套图纸、BOM表、说明书草案。目标:最终确认,扫尾微调!


  1. 高效确认形式:省时、清晰、可追溯

    • PPT精炼汇报: 每节点制作简洁PPT,聚焦核心信息:解决了什么?关键设计是什么?有何优势?潜在风险及对策?明确列出需要甲方决策的点。

    • 3D模型/动画优先: 远比静态图纸直观。利用SolidWorks、Inventor等的运动仿真或轻量化查看工具(如eDrawings),让甲方“看到”设备如何动起来。

    • PDF精准标注: 使用Bluebeam Revu、Adobe Acrobat等工具的标注功能,让甲方直接在图纸/文档上圈出疑问点并写下意见,清晰可追溯,避免邮件文字描述的歧义。

    • 线上会议 + 录屏: 关键节点务必语音/视频沟通,边演示边讲解。会议结束立即发会议纪要和录屏文件,确保双方理解一致。

真实案例: 开发一台多功能测试台。我们严格分节点交付:

  • 节点1:展示了三种不同原理(丝杠升降、连杆升降、气动升降)的简易动画和优缺点对比表,甲方当场拍板选择丝杠方案。

  • 节点2:提交了总布局图和核心的丝杠升降模组详细设计图(含电机选型计算),甲方确认了空间布局和模组负载能力。

  • 节点3:提供了包含所有关键外购件品牌型号的清单,甲方财务审核成本在预算内。

  • 最终节点:全套图纸,仅反馈了3处线槽走向优化和1个传感器安装位置调整。整个设计过程顺畅,重大返工率为零。


第三招:把甲方“拉下水”——用规则引导有效反馈

很多设计师害怕甲方“指手画脚”,但更可怕的是甲方沉默不语或随意反馈。关键在于主动管理甲方的反馈行为,把他们变成设计流程中的有效协作者。

痛点直击: 收到甲方邮件:“图纸看了,感觉不太好,具体也说不上来,你们再优化优化?” 或者 “第5页那个零件,我觉得要改一下。” 没有上下文,没有原因,没有具体建议,让人无从下手。

实战拆招:给反馈套上“缰绳”

  1. 制定《设计评审反馈规范》并提前教育甲方:

    • 清晰标注位置: “请具体指出图纸编号(如:DRG-005)、视图(主视图/剖视图A-A)、图号(Item 27)或大致区域坐标。”

    • 明确问题描述: “具体是什么问题?(如:干涉?空间不足?动作无法实现?不符合工艺?成本过高?)”

    • 阐明修改原因/依据: “为什么需要修改?(如:实际测量空间只有500mm,图上550mm;现场气源压力不足;现有工件有毛刺,需避让…)”

    • 提供建议方案(可选但鼓励): “您期望如何修改?(如:建议缩短此连杆长度约50mm;建议此处增加一个导向轴;建议更换为更小尺寸的气缸…)” 即使建议不专业,也能暴露其真实顾虑。

    • 严重等级: “此问题是否影响设备基本功能(Critical)?影响性能或效率(Major)?仅为优化建议(Minor)?”

    • 在项目启动会议或首次交付节点时,明确告知:“为了高效推进项目,减少误解,后续所有设计反馈请参考我们的反馈模板。”

    • 模板核心要素:

    • 提供反馈工具: 推荐使用带有标注功能的PDF工具,或指导甲方直接在PPT对应页批注。

  2. 善用设计说明文档/爆炸图:

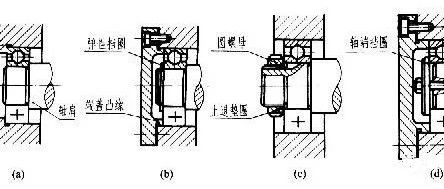

    • 随图纸附上关键设计说明: 在关键部件或复杂机构图纸旁,用简明文字说明设计意图、关键参数考虑(如受力计算简况、为何选择此间隙)、与周边关联。防止甲方因不理解设计思路而提出不合理修改。

    • 提供关键区域爆炸视图: 对于复杂的装配体,爆炸图能清晰展示零件关系,避免因二维图纸理解困难导致的误判。

  3. 温和而坚定地执行规则:

    • 对于模糊反馈(如“感觉不好”),礼貌回复:“收到您的反馈。为了更好地理解您的具体关切并高效修改,能否请您参照我们的反馈模板,具体指出是哪个部分让您感觉不佳?是外观、尺寸、还是功能流程?您的具体期望是什么?”

    • 对于明显不合理或超出范围的修改要求(如项目后期要求更改核心原理),用专业依据和项目约束(时间、成本、合同范围)进行沟通,勇敢说“不”或评估变更影响(时间延长、费用增加)。

真实案例: 一位资深客户初次合作时习惯性反馈:“传动部分看着不扎实。” 我们立即发送反馈模板,并询问具体担忧点(是轴径?支撑间距?材料?受力工况?)。客户回复:“担心高速运行时振动。” 我们随即补充了该轴的有限元分析(FEA)结果截图和转速-振动曲线图,证明其在工况下的安全裕度。客户疑虑顿消,避免了无意义的“加固”修改,节省了时间和成本。


心态致胜:你不是乙方,而是解决方案的合伙人

这三招的核心,不仅是技巧,更是思维模式的转变——从被动接单的“乙方”,转变为主动管理项目、引导需求的“解决方案合伙人”。

  • 专业是底气: 深挖需求、分节点确认、规范反馈,无不体现你的专业性和对项目成功的高度负责。甲方能感受到这份严谨,信任由此建立。

  • 沟通是桥梁: 这些方法本质是建立高效、透明的沟通机制。把沟通成本前置,远低于后期返工的成本。

  • 预防大于补救: 在非标设计中,图纸修改越靠后,代价呈指数级增长。把问题消灭在萌芽状态,是最高效的策略。

当你在凌晨的办公室关掉最后一盏灯,心里不再是疲惫与怨怼,而是一种笃定的平静。你知道,图纸上每一根线条都经过严谨推敲,每一个尺寸都承载着清晰共识,每一个修改请求都有理有据、指向明确。那些曾经吞噬无数夜晚的“崩溃因子”,已被你亲手驯服。

设计的价值,不在于修改了多少版图纸,而在于用多少版的思考深度,换来了最终版的无可挑剔。 让每一次设计交付,都成为专业与效率的证明。


机械设计的内容讲解到此结束,留言功能已开通,欢迎各位进行补充

-End-

文案来源:时光

排版编辑:时光

图片来源:互联网(未找到版权归属,如有侵权,请联系作者删除)


来源:非标机械专栏
