120、多分散颗粒群的平均粒径详解-理解粒径分布与计算方法

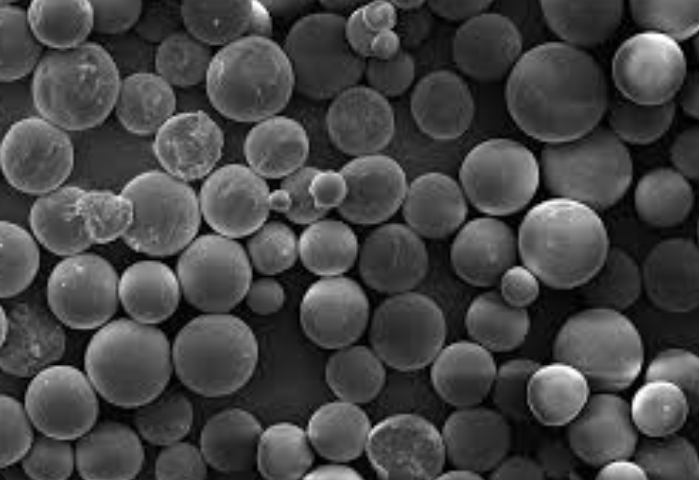

在沙滩上抓起一把沙子，仔细观察，你会发现颗粒有大有小、形态各异。这种颗粒尺寸不均一的特性被称为多分散性。

从工业粉尘到药物粉末，从牛奶中的脂肪滴到大气中的气溶胶，多分散颗粒群广泛存在于自然和工业领域。它们的物理、化学行为高度依赖于颗粒的大小分布。而平均粒径，则是我们理解与预测这些复杂系统行为的关键钥匙。

为什么自然界多是多分散颗粒群

多分散颗粒群是指由尺寸（直径）不同的颗粒组成的集 合体。其存在几乎是一种必然：

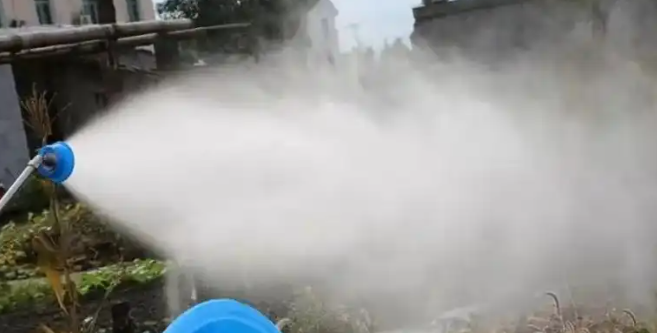

1.自然过程使然：无论是岩石风化形成沙砾，还是液体雾化产生液滴，物理破碎过程本身就难以产生绝对均一的颗粒。

2.制造工艺限制：即使最精密的粉碎、研磨、喷雾干燥或结晶技术，也无法保证每个颗粒都分毫不差。

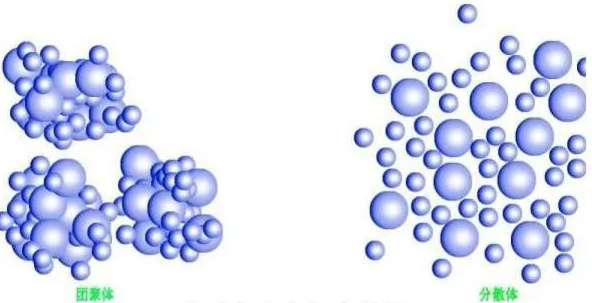

3.生长/团聚差异：在颗粒生长（如结晶）或团聚过程中，局部微环境的微小差异会被放大，导致最终尺寸分布变宽。

想象一个班级学生的身高。除非经过极其严格的筛选（如仪仗队），否则必然有高有矮、参差不齐。颗粒群亦是如此，完全均一（单分散）反而是实验室或特定工艺下才能达到的理想状态。

粒径分布描绘颗粒群

要全面描述多分散颗粒群，仅靠一个平均数是远远不够的。我们需要粒径分布来刻画尺寸的“多样性”：

2.1 粒径分布概念

粒径分布定量描述了群体中不同尺寸颗粒所占的比例或数量。常表示为：

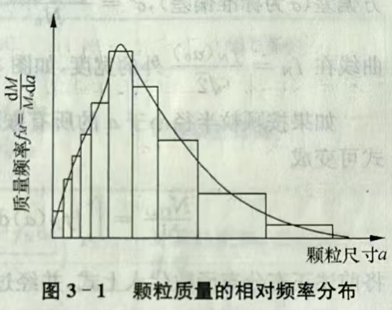

频率分布：直方图形式，显示各粒径区间颗粒的数量或体积占比。

累积分布：显示小于（或大于）某一粒径的颗粒数量或体积占总量的百分比。

2.2 粒径表征参数

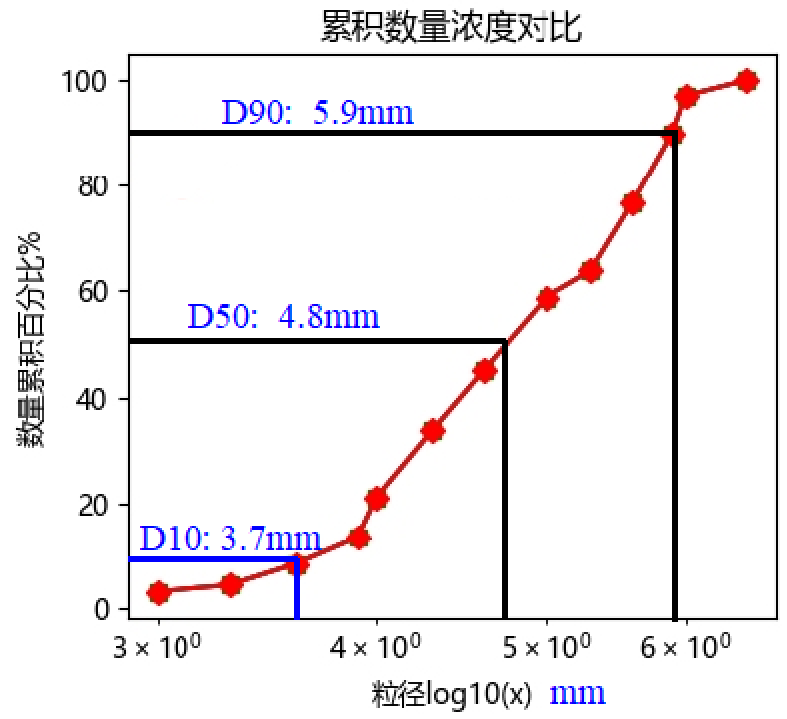

特征粒径：如D10（累积分布10%处粒径，即10%的颗粒小于此值）、D50（中位粒径，50%颗粒小于此值）、D90（90%颗粒小于此值）。

分布宽度：粒径分布宽度是一种常用的定量指标，用于描述粒径分布的宽窄程度。

Span 是一个无量纲参数，定义如下：

Span 值越小，表示颗粒尺寸分布越集中，颗粒群体越均匀；Span 值越大，表示颗粒尺寸分布越宽，颗粒群体的多样性越强。

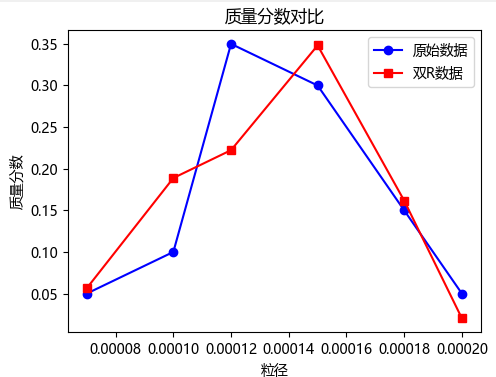

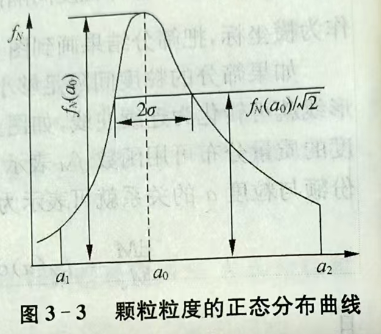

分布类型：常见有正态分布、对数正态分布（许多自然和工业颗粒群符合）、Rosin-Rammler分布（适用于粉碎物料）等。

可以类比班级身高分布图。横轴是身高，纵轴是人数比例。D50相当于“中等身高”的学生，D10是偏矮的10%学生的身高上限，D90是偏高的10%学生的身高下限。Span值大，说明身高差异悬殊。

多分散颗粒群的平均粒径

面对复杂的粒径分布，我们常需要一个代表性数值来简化描述、用于计算或比较。这就是平均粒径。但“平均”的方式多种多样，适用于不同场景：

3.1 算术平均直径 / 个数平均直径

公式：

物理意义：所有颗粒直径的算术平均值。每个颗粒无论大小，权重相同。

适用场景：关注颗粒数量时，如计算颗粒总数、颗粒表面积总数（当形状相似时）。

局限：对群体中少量大颗粒不敏感。例如，在1万个1μm颗粒中加入1个1000μm大颗粒，D[1,0]仅从1μm增加到约1.1μm，几乎无变化，但群体性质可能剧变。

3.2 体积平均直径

公式：

物理意义：所有颗粒体积之和等于该直径颗粒的体积之和。更侧重于颗粒的体积或质量贡献。

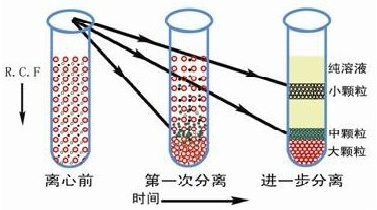

适用场景：大颗粒主导的过程，如沉降分离效率、某些离心分离、光散射（当颗粒远大于波长时）。

3.3 索特平均直径 / 表面积体积平均直径

公式：

物理意义：所有颗粒的总体积除以其总表面积，再乘以6（假设球形）。它代表了单位表面积所具有的体积。

适用场景：与表面积和体积之比密切相关的现象，是应用最广泛的平均粒径之一。

例如：

流体动力学：气泡/液滴在流体中的阻力、传质系数。

燃烧：液滴燃料的蒸发速率。

化学反应工程：气-固或液-固反应的总体速率。

重要性：D[3,2] 对群体中的小颗粒非常敏感，因为小颗粒提供了巨大的比表面积。

3.4 核心要点

不存在唯一的“正确”平均值。选择哪种平均直径完全取决于你关注颗粒群的哪个方面以及应用的具体物理过程。

公式中的D[p, q]是通用表达，其中p和q代表分子和分母中粒径的幂次。D[3, 2] 和 D[4, 3]在工程和科学研究中应用极其广泛。

DPM模型中的多分散颗粒群

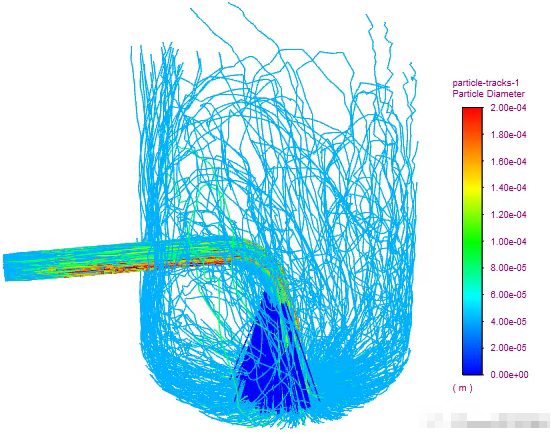

在计算流体动力学中，离散相模型常用于模拟颗粒（液滴、气泡、粉尘等）在连续流体中的运动、传热传质及反应。

4.1 离散粒径法

将连续的粒径分布离散为有限数量的粒径组。每组用一个特征直径代表，并赋予其相应的质量或数量份额。

模型同时追踪计算各组颗粒的轨迹和状态。

4.2 关键挑战

如何选择合适的分组数？分组太少会丢失分布细节，影响精度；分组太多则计算成本剧增。这需要在精度和效率间权衡。

总结

1.多分散是常态：绝对均一的颗粒群（单分散）是特例，尺寸差异广泛存在于自然和工业体系。

2.分布描绘全貌：仅靠平均粒径无法充分描述颗粒群，粒径分布及其宽度（多分散指数）至关重要。

3.平均值非唯一：算术平均、面积平均、体积平均、索特平均、体积矩平均等，各有其物理内涵和适用场景。

4.选择取决于应用：D[1, 0]几何平均直径关注颗粒数量时，如计算颗粒总数、颗粒表面积总数（当形状相似时）。D[3, 2]（索特平均）在涉及相间相互作用（如流体阻力、传热传质、反应）的场景中应用最为广泛和关键；D[4, 3]（体积平均）则在沉降等大颗粒主导过程中更贴切；
